Пристрій для прискорення перезарядження ручної багатозарядної вогнепальної зброї
Номер патенту: 28790
Опубліковано: 25.12.2007
Автори: Голуб Юрій Миколайович, Орлов Юрій Юрійович, Литвинов Володимир Анатолійович, Нестеренко Микола Петрович, Большаков Вадим Натанович
Формула / Реферат
Пристрій для прискорення перезарядження ручної автоматичної вогнепальної зброї, який має рухомий фіксатор, курок, спусковий гачок, затвор з важелем перезаряджання у вигляді скоби Генрі, який відрізняється тим, що важіль перезаряджання з'єднаний з рухомою пістолетною рукояткою, яка керує рухом затвора за допомогою тяги і зворотної пружини.
Текст

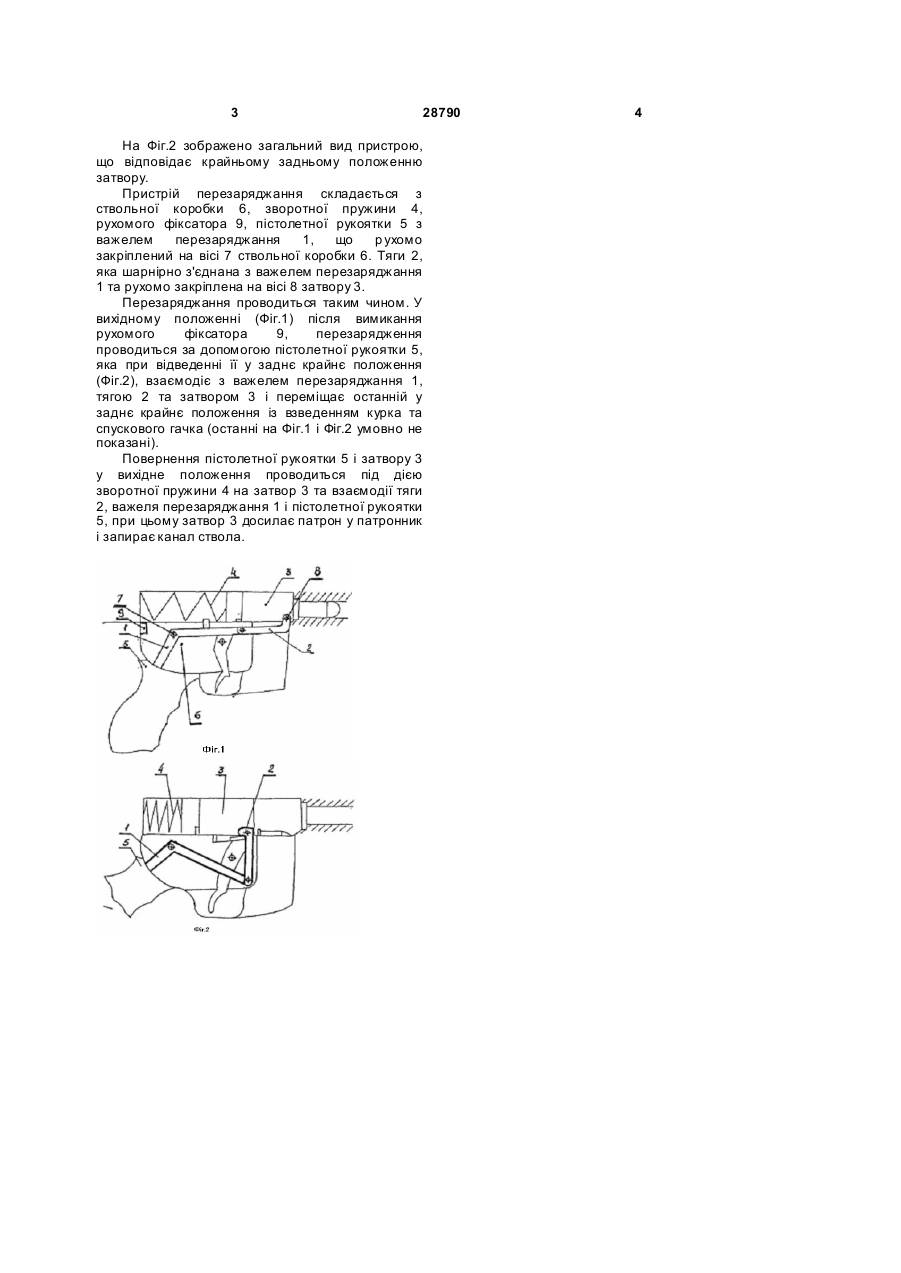

Пристрій для прискорення перезарядження ручної автоматичної вогнепальної зброї, який має рухомий фіксатор, курок, спусковий гачок, затвор з важелем перезаряджання у вигляді скоби Генрі, який відрізняється тим, що важіль перезаряджання з'єднаний з рухомою пістолетною рукояткою, яка керує р ухом затвора за допомогою тяги і зворотної пружини. (19) (21) u200708183 (22) 18.07.2007 (24) 25.12.2007 (72) ОРЛОВ ЮРІЙ ЮРІЙОВИЧ, U A, БОЛЬШАКОВ ВАДИ М НАТАНОВИЧ, UA, ГОЛУБ ЮРІЙ МИКОЛАЙОВИЧ, UA, ЛИТВИНОВ ВОЛОДИ МИР АН АТОЛІЙОВИЧ, UA, НЕСТЕРЕНКО МИКОЛА ПЕТРОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВНУТРІШНІХ СПРАВ, U A 3 28790 На Фіг.2 зображено загальний вид пристрою, що відповідає крайньому задньому положенню затвору. Пристрій перезаряджання складається з ствольної коробки 6, зворотної пружини 4, рухомого фіксатора 9, пістолетної рукоятки 5 з важелем перезаряджання 1, що р ухомо закріплений на вісі 7 ствольної коробки 6. Тяги 2, яка шарнірно з'єднана з важелем перезаряджання 1 та рухомо закріплена на вісі 8 затвору 3. Перезаряджання проводиться таким чином. У вихідному положенні (Фіг.1) після вимикання рухомого фіксатора 9, перезарядження проводиться за допомогою пістолетної рукоятки 5, яка при відведенні її у заднє крайнє положення (Фіг.2), взаємодіє з важелем перезаряджання 1, тягою 2 та затвором 3 і переміщає останній у заднє крайнє положення із взведенням курка та спускового гачка (останні на Фіг.1 і Фіг.2 умовно не показані). Повернення пістолетної рукоятки 5 і затвору 3 у вихідне положення проводиться під дією зворотної пружини 4 на затвор 3 та взаємодії тяги 2, важеля перезаряджання 1 і пістолетної рукоятки 5, при цьому затвор 3 досилає патрон у патронник і запирає канал ствола. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for speed-up of re-loading of manual multi-charge fire arms
Автори англійськоюOrlov Yurii Yuriiovych, Bolshakov Vadym Natanovych, Holub Yurii Mykolaiovych, Lytvynov Volodymyr Anatoliiovych, Nesterenko Mykola Petrovych
Назва патенту російськоюУстройство для ускорения перезарядки ручного многозарядного огнестрельного оружия
Автори російськоюОрлов Юрий Юриевич, Орлов Юрий Юрьевич, Большаков Вадим Натанович, Голуб Юрий Николаевич, Литвинов Владимир Анатольевич, Нестеренко Николай Петрович
МПК / Мітки
МПК: F41A 7/00
Мітки: зброї, пристрій, вогнепальної, багатозарядної, перезарядження, ручної, прискорення
