Пристрій для прискорення зведення ручної автоматичної вогнепальної зброї з ударно-спусковим механізмом ударникового типу

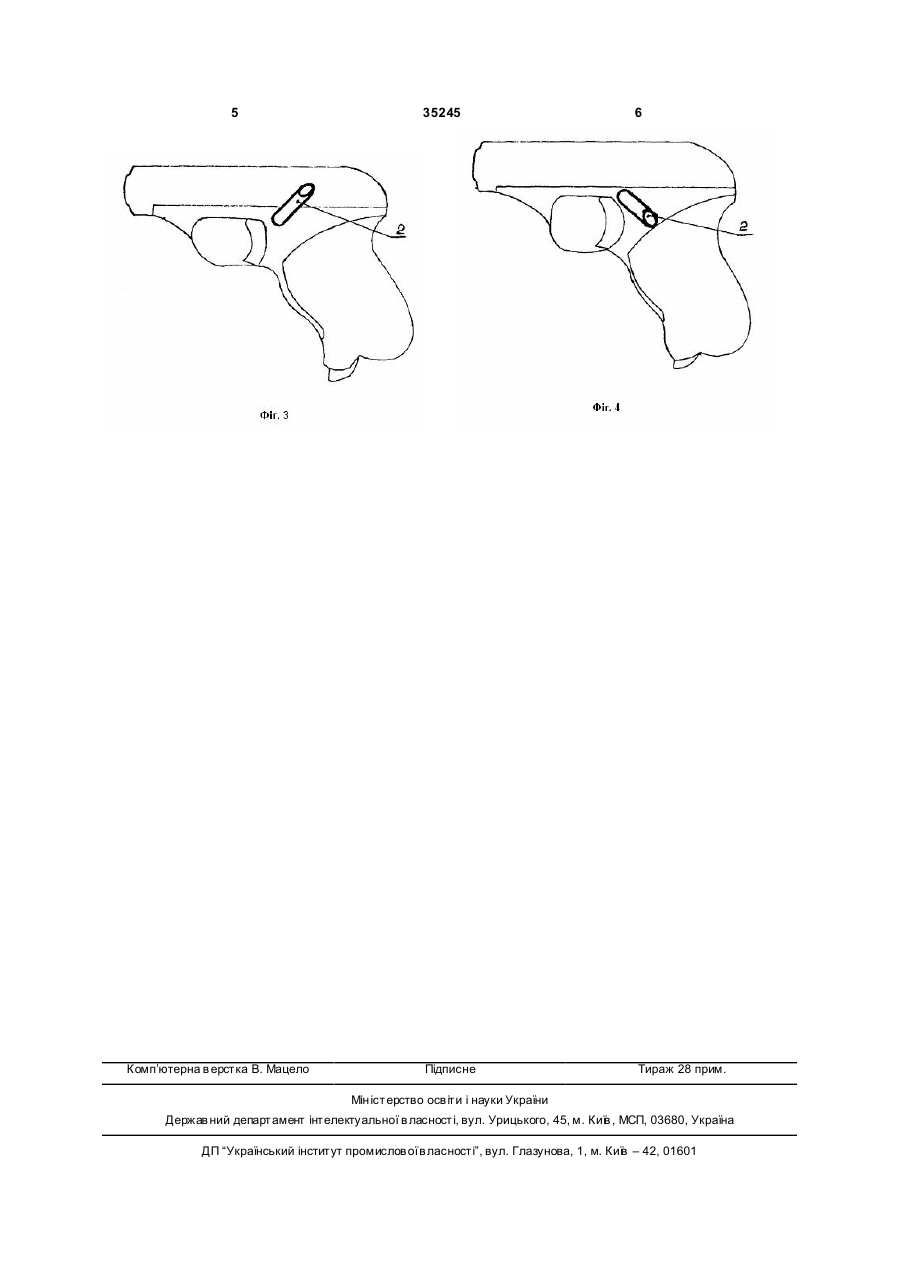

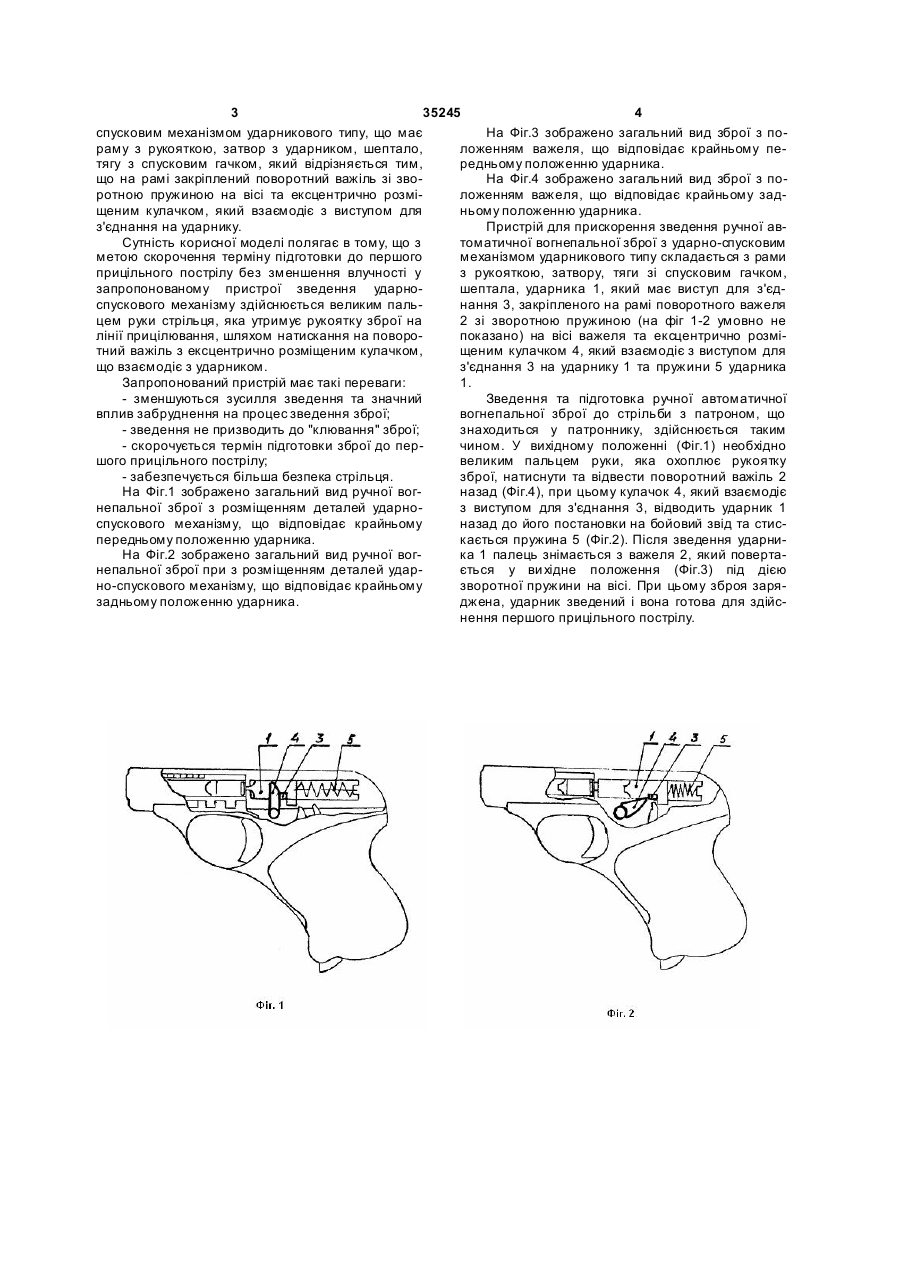

Пристрій для прискорення зведення ручної автоматичної вогнепальної зброї з ударноспусковим механізмом ударникового типу, що має раму з рукояткою, затвор з ударником, шептало, тягу з спусковим гачком, який відрізняється тим, що на рамі закріплений поворотний важіль зі зворотною пружиною на осі та ексцентрично розміщеним кулачком, який взаємодіє з виступом для з'єднання на ударнику. (19) (21) u200804336 (22) 07.04.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ДЖУЖА ОЛЕКС АНДР МИКОЛАЙОВИЧ, U A, ОРЛОВ ЮРІЙ ЮРІЙОВИЧ, U A, БОЛЬШАКОВ ВАДИМ Н АТАНОВИЧ, U A, ГОЛУБ ЮРІЙ МИКОЛАЙОВИЧ, UA, ЛИТВИНОВ ВОЛОДИ МИР АНАТОЛІЙОВИЧ, UA, НЕСТЕРЕНКО МИКОЛА ПЕТРОВИЧ, UA 3 35245 4 спусковим механізмом ударникового типу, що має На Фіг.3 зображено загальний вид зброї з пораму з рукояткою, затвор з ударником, шептало, ложенням важеля, що відповідає крайньому петягу з спусковим гачком, який відрізняється тим, редньому положенню ударника. що на рамі закріплений поворотний важіль зі звоНа Фіг.4 зображено загальний вид зброї з поротною пружиною на вісі та ексцентрично розміложенням важеля, що відповідає крайньому задщеним кулачком, який взаємодіє з виступом для ньому положенню ударника. з'єднання на ударнику. Пристрій для прискорення зведення ручної авСутність корисної моделі полягає в тому, що з томатичної вогнепальної зброї з ударно-спусковим метою скорочення терміну підготовки до першого механізмом ударникового типу складається з рами прицільного пострілу без зменшення влучності у з рукояткою, затвору, тяги зі спусковим гачком, запропонованому пристрої зведення ударношептала, ударника 1, який має виступ для з'єдспускового механізму здійснюється великим пальнання 3, закріпленого на рамі поворотного важеля цем руки стрільця, яка утримує рукоятку зброї на 2 зі зворотною пружиною (на фіг 1-2 умовно не лінії прицілювання, шляхом натискання на поворопоказано) на вісі важеля та ексцентрично розмітний важіль з ексцентрично розміщеним кулачком, щеним кулачком 4, який взаємодіє з виступом для що взаємодіє з ударником. з'єднання 3 на ударнику 1 та пружини 5 ударника Запропонований пристрій має такі переваги: 1. - зменшуються зусилля зведення та значний Зведення та підготовка ручної автоматичної вплив забруднення на процес зведення зброї; вогнепальної зброї до стрільби з патроном, що - зведення не призводить до "клювання" зброї; знаходиться у патроннику, здійснюється таким - скорочується термін підготовки зброї до перчином. У вихідному положенні (Фіг.1) необхідно шого прицільного пострілу; великим пальцем руки, яка охоплює рукоятку - забезпечується більша безпека стрільця. зброї, натиснути та відвести поворотний важіль 2 На Фіг.1 зображено загальний вид ручної вогназад (Фіг.4), при цьому кулачок 4, який взаємодіє непальної зброї з розміщенням деталей ударноз виступом для з'єднання 3, відводить ударник 1 спускового механізму, що відповідає крайньому назад до його постановки на бойовий звід та стиспередньому положенню ударника. кається пружина 5 (Фіг.2). Після зведення ударниНа Фіг.2 зображено загальний вид ручної вогка 1 палець знімається з важеля 2, який повертанепальної зброї при з розміщенням деталей ударється у ви хідне положення (Фіг.3) під дією но-спускового механізму, що відповідає крайньому зворотної пружини на вісі. При цьому зброя зарязадньому положенню ударника. джена, ударник зведений і вона готова для здійснення першого прицільного пострілу. 5 Комп’ютерна в ерстка В. Мацело 35245 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
