Спосіб заряджання свердловин вибуховою речовиною

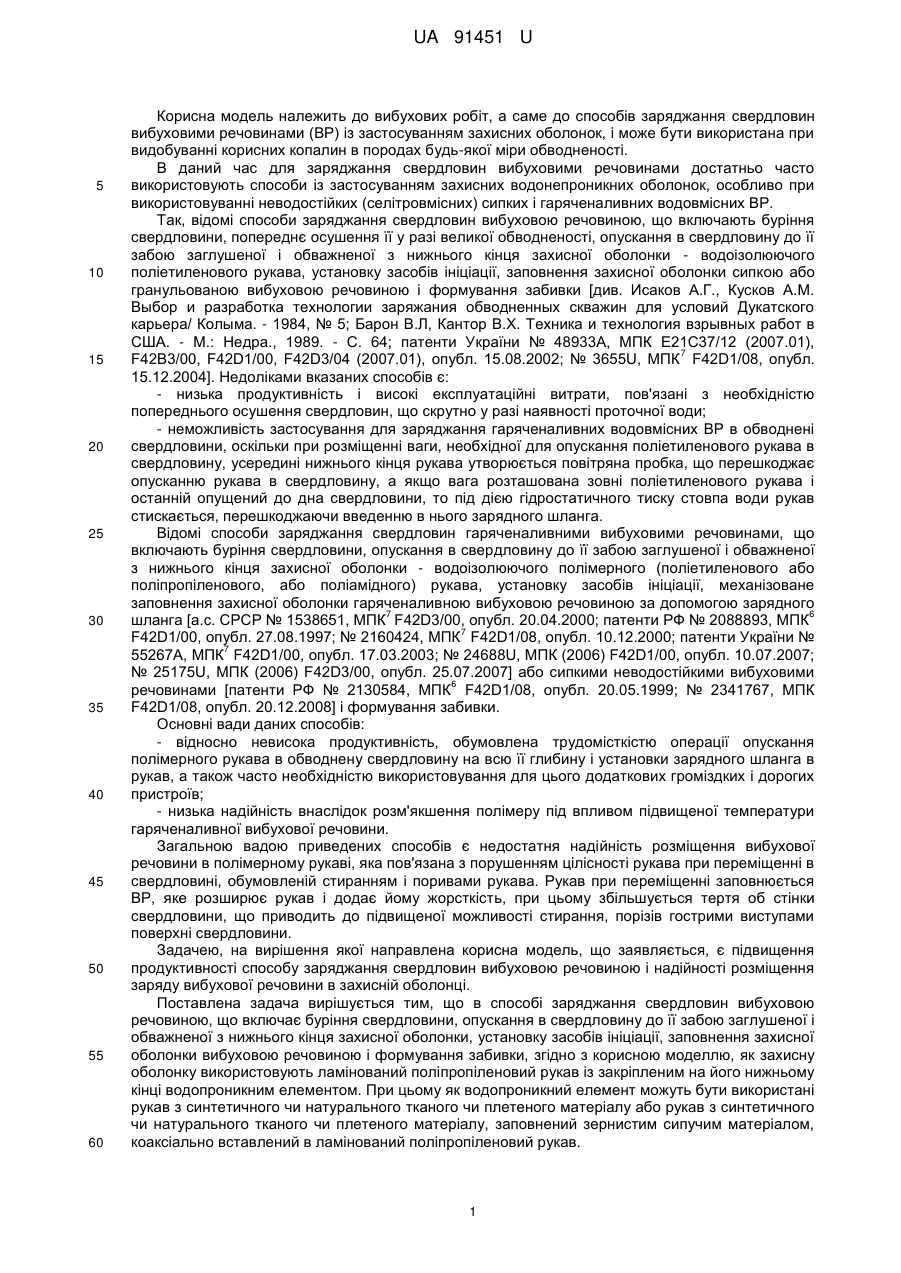

Реферат: UA 91451 U UA 91451 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вибухових робіт, а саме до способів заряджання свердловин вибуховими речовинами (ВР) із застосуванням захисних оболонок, і може бути використана при видобуванні корисних копалин в породах будь-якої міри обводненості. В даний час для заряджання свердловин вибуховими речовинами достатньо часто використовують способи із застосуванням захисних водонепроникних оболонок, особливо при використовуванні неводостійких (селітровмісних) сипких і гаряченаливних водовмісних ВР. Так, відомі способи заряджання свердловин вибуховою речовиною, що включають буріння свердловини, попереднє осушення її у разі великої обводненості, опускання в свердловину до її забою заглушеної і обважненої з нижнього кінця захисної оболонки - водоізолюючого поліетиленового рукава, установку засобів ініціації, заповнення захисної оболонки сипкою або гранульованою вибуховою речовиною і формування забивки [див. Исаков А.Г., Кусков A.M. Выбор и разработка технологии заряжания обводненных скважин для условий Дукатского карьера/ Колыма. - 1984, № 5; Барон В.Л, Кантор В.Х. Техника и технология взрывных работ в США. - М.: Недра., 1989. - С. 64; патенти України № 48933А, МПК Е21С37/12 (2007.01), 7 F42B3/00, F42D1/00, F42D3/04 (2007.01), опубл. 15.08.2002; № 3655U, МПК F42D1/08, опубл. 15.12.2004]. Недоліками вказаних способів є: - низька продуктивність і високі експлуатаційні витрати, пов'язані з необхідністю попереднього осушення свердловин, що скрутно у разі наявності проточної води; - неможливість застосування для заряджання гаряченаливних водовмісних ВР в обводнені свердловини, оскільки при розміщенні ваги, необхідної для опускання поліетиленового рукава в свердловину, усередині нижнього кінця рукава утворюється повітряна пробка, що перешкоджає опусканню рукава в свердловину, а якщо вага розташована зовні поліетиленового рукава і останній опущений до дна свердловини, то під дією гідростатичного тиску стовпа води рукав стискається, перешкоджаючи введенню в нього зарядного шланга. Відомі способи заряджання свердловин гаряченаливними вибуховими речовинами, що включають буріння свердловини, опускання в свердловину до її забою заглушеної і обважненої з нижнього кінця захисної оболонки - водоізолюючого полімерного (поліетиленового або поліпропіленового, або поліамідного) рукава, установку засобів ініціації, механізоване заповнення захисної оболонки гаряченаливною вибуховою речовиною за допомогою зарядного 7 6 шланга [а.с. СРСР № 1538651, МПК F42D3/00, опубл. 20.04.2000; патенти РФ № 2088893, МПК 7 F42D1/00, опубл. 27.08.1997; № 2160424, МПК F42D1/08, опубл. 10.12.2000; патенти України № 7 55267А, МПК F42D1/00, опубл. 17.03.2003; № 24688U, МПК (2006) F42D1/00, опубл. 10.07.2007; № 25175U, МПК (2006) F42D3/00, опубл. 25.07.2007] або сипкими неводостійкими вибуховими 6 речовинами [патенти РФ № 2130584, МПК F42D1/08, опубл. 20.05.1999; № 2341767, МПК F42D1/08, опубл. 20.12.2008] і формування забивки. Основні вади даних способів: - відносно невисока продуктивність, обумовлена трудомісткістю операції опускання полімерного рукава в обводнену свердловину на всю її глибину і установки зарядного шланга в рукав, а також часто необхідністю використовування для цього додаткових громіздких і дорогих пристроїв; - низька надійність внаслідок розм'якшення полімеру під впливом підвищеної температури гаряченаливної вибухової речовини. Загальною вадою приведених способів є недостатня надійність розміщення вибухової речовини в полімерному рукаві, яка пов'язана з порушенням цілісності рукава при переміщенні в свердловині, обумовленій стиранням і поривами рукава. Рукав при переміщенні заповнюється ВР, яке розширює рукав і додає йому жорсткість, при цьому збільшується тертя об стінки свердловини, що приводить до підвищеної можливості стирання, порізів гострими виступами поверхні свердловини. Задачею, на вирішення якої направлена корисна модель, що заявляється, є підвищення продуктивності способу заряджання свердловин вибуховою речовиною і надійності розміщення заряду вибухової речовини в захисній оболонці. Поставлена задача вирішується тим, що в способі заряджання свердловин вибуховою речовиною, що включає буріння свердловини, опускання в свердловину до її забою заглушеної і обважненої з нижнього кінця захисної оболонки, установку засобів ініціації, заповнення захисної оболонки вибуховою речовиною і формування забивки, згідно з корисною моделлю, як захисну оболонку використовують ламінований поліпропіленовий рукав із закріпленим на його нижньому кінці водопроникним елементом. При цьому як водопроникний елемент можуть бути використані рукав з синтетичного чи натурального тканого чи плетеного матеріалу або рукав з синтетичного чи натурального тканого чи плетеного матеріалу, заповнений зернистим сипучим матеріалом, коаксіально вставлений в ламінований поліпропіленовий рукав. 1 UA 91451 U 5 10 15 20 25 30 35 40 45 50 55 Ламінований поліпропіленовий рукав виготовлений з матеріалу, витканого з розтягнутих ниток, які роблять рукав стійким до ударів, стисків і перегинів. Він має високі міцнісні характеристики і еластичність, що дозволяє надійно помістити заряд вибухової речовини в захисній оболонці. При опусканні ламінованого поліпропіленового рукава з закріпленим на його нижньому кінці водопроникним елементом в обводнену свердловину, молекули води під дією гідростатичного тиску поступово проникають через пори матеріалу водопроникного елемента всередину рукава, витісняючи повітря, що призводить до вирівнювання тиску зовні і всередині рукава і створює умови для занурення рукава на дно свердловини. Оскільки стиснення рукава не відбувається, зарядний шланг вільно проникає в рукав. При опусканні в суху або малообводнену свердловину ламінований поліпропіленовий рукав із закріпленим на його нижньому кінці водопроникним елементом під дією ваги вантажу, прикріпленого до його нижнього кінця, також вільно опускається на дно свердловини без порушення цілісності рукави при переміщенні. У процесі заряджання вибуховою речовиною будь-якого типу повітря вільно виходить через пори матеріалу водопроникного елемента, не перешкоджаючи заповненню ламінованого поліпропіленового рукава. Таким чином, досягається підвищення продуктивності способу заряджання свердловин і надійність розміщення заряду ВР. Суть заявленої корисної моделі пояснюється кресленням, на якому схематично показаний використовуваний в способі ламінований поліпропіленовий рукав із закріпленим на його нижньому кінці водопроникним елементом: а - у вигляді рукава з синтетичного чи натурального тканого або плетеного матеріалу; б - у вигляді рукава з синтетичного чи натурального тканого або плетеного матеріалу, заповненого зернистим сипучим матеріалом, коаксіально вставленого в ламінований поліпропіленовий рукав. На кресленні позначені: 1 - ламінований поліпропіленовий рукав; 2 - рукав з синтетичного чи натурального тканого або плетеного матеріалу; 3 - вантаж; 4 - рукав з синтетичного чи натурального тканого або плетеного матеріалу, заповнений зернистим сипучим матеріалом 5. Спосіб, що заявляється, здійснюють наступним чином. Перед опусканням у пробурену свердловину ламінованого поліпропіленового рукави 1 на його нижньому кінці закріплюють рукав 2, заглушений і обтяжений вантажем 3 (креслення, а) або рукав 4, заповнений зернистим сипучим матеріалом 5, наприклад щебенем, який використовують і як вантаж (креслення, б). При цьому рукав 4 коаксіально вставляють в ламінований поліпропіленовий рукав 1. Після цього підготовлений ламінований поліпропіленовий рукав опускають у пробурену свердловину до її забою. Рукав під вагою вантажу, прикріпленого до його нижнього кінця, вільно опускається на дно свердловини незалежно від міри обводненості свердловини. При цьому засоби ініціювання встановлюють у середині рукава або за ним до або після опускання водопроникного рукава. Заповнюють рукав сипучою водостійкою або неводостійкою вибуховою речовиною, або гаряченаливною водовмісною вибуховою речовиною будь-яким з відомих способів, відповідним типу ВВ. Потім в свердловині формують забивку. Промислові випробування способу, що заявляється, здійснювали на кар'єрах Центрального ГОКу на обводнених свердловинах (з рівнем води до 10 м), заряджаючи їх водоемульсійною вибуховою речовиною Україні ПП-2, та сухих свердловинах, заряджаючи їх грамонітом 29/71. Складнощів при заряджанні відмічено не було. Якість дроблення гірської породи відповідала паспортним показникам. Таким чином, корисна модель, що заявляється, дозволяє підвищити продуктивність способу заряджання свердловин вибуховими речовинами будь-якого типу і надійність розміщення заряду вибухової речовини в захисній оболонці, що розміщують в свердловині будь-якої міри обводненості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб заряджання свердловин вибуховою речовиною, що включає буріння свердловини, опускання в свердловину до її забою заглушеної і обважненої з нижнього кінця захисної оболонки, установку засобів ініціації, заповнення захисної оболонки вибуховою речовиною і формування забивки, який відрізняється тим,що як захисну оболонку використовують ламінований поліпропіленовий рукав із закріпленим на його нижньому кінці водопроникним елементом. 2. Спосіб за п. 1, який відрізняється тим, що як водопроникний елемент використовують рукав з синтетичного або натурального тканого чи плетеного матеріалу. 2 UA 91451 U 3. Спосіб за п. 1, який відрізняється тим, що як водопроникний елемент використовують рукав з синтетичного або натурального тканого чи плетеного матеріалу, заповнений зернистим сипучим матеріалом, коаксіально вставлений в ламінований поліпропіленовий рукав. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
