Спосіб двостороннього плакування вибухом

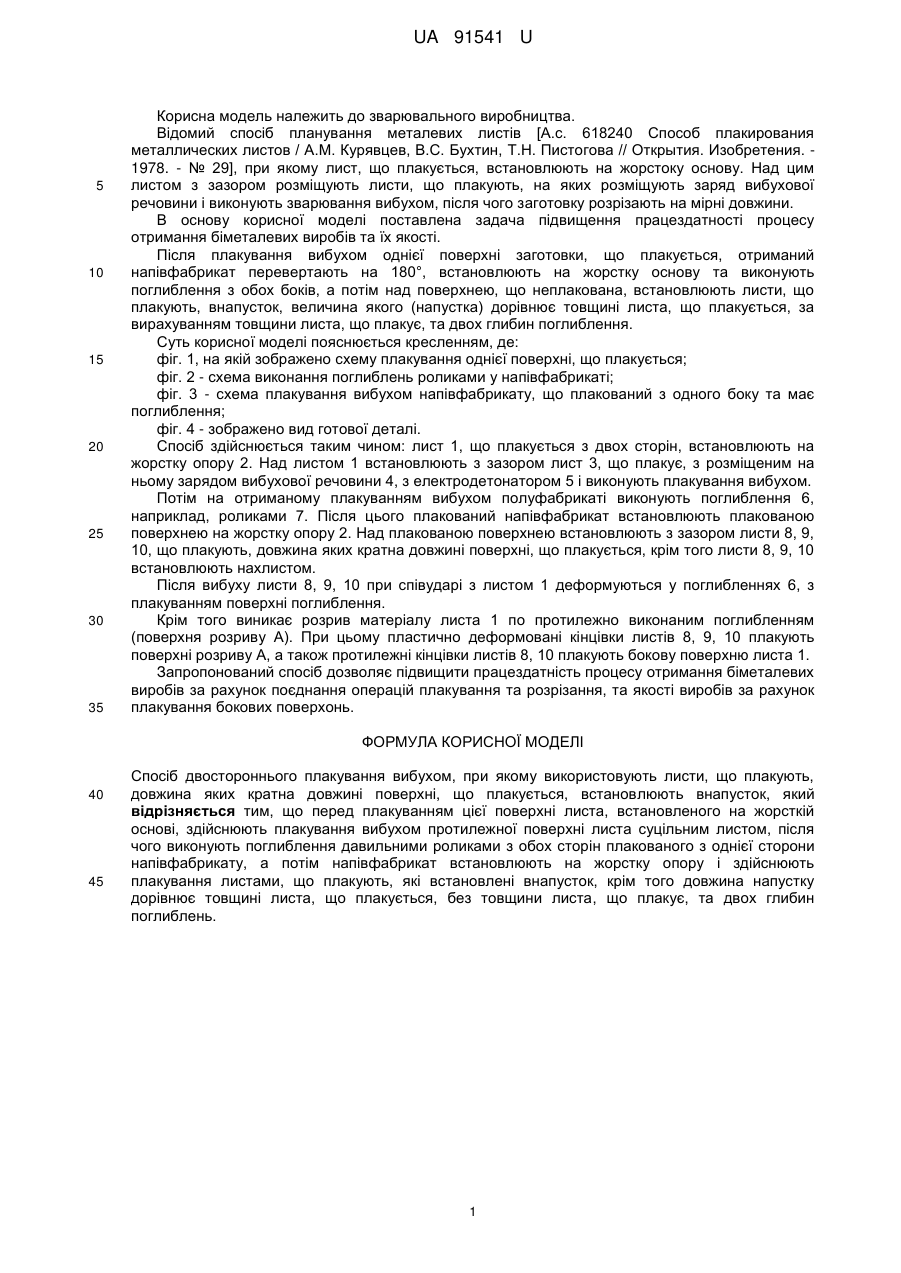

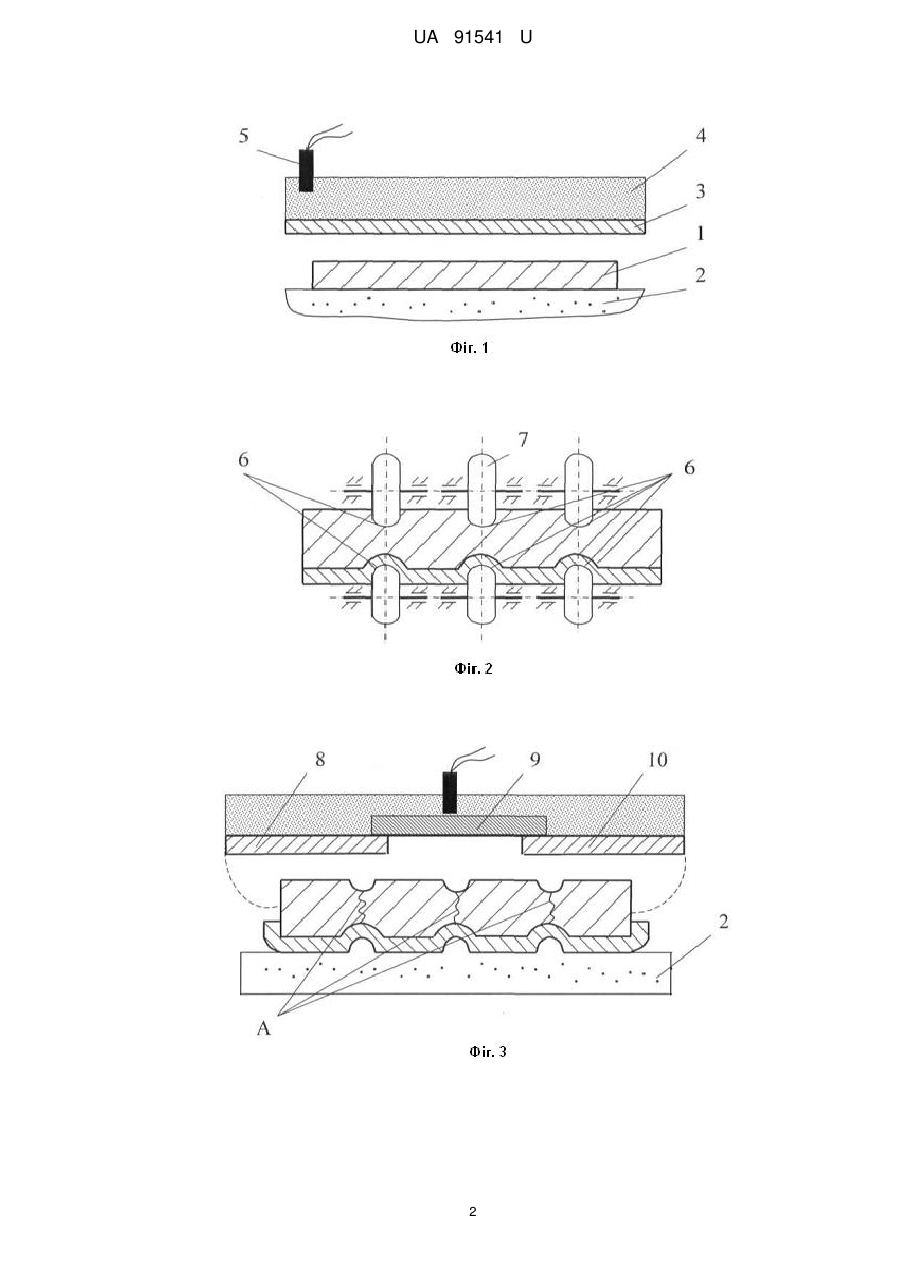

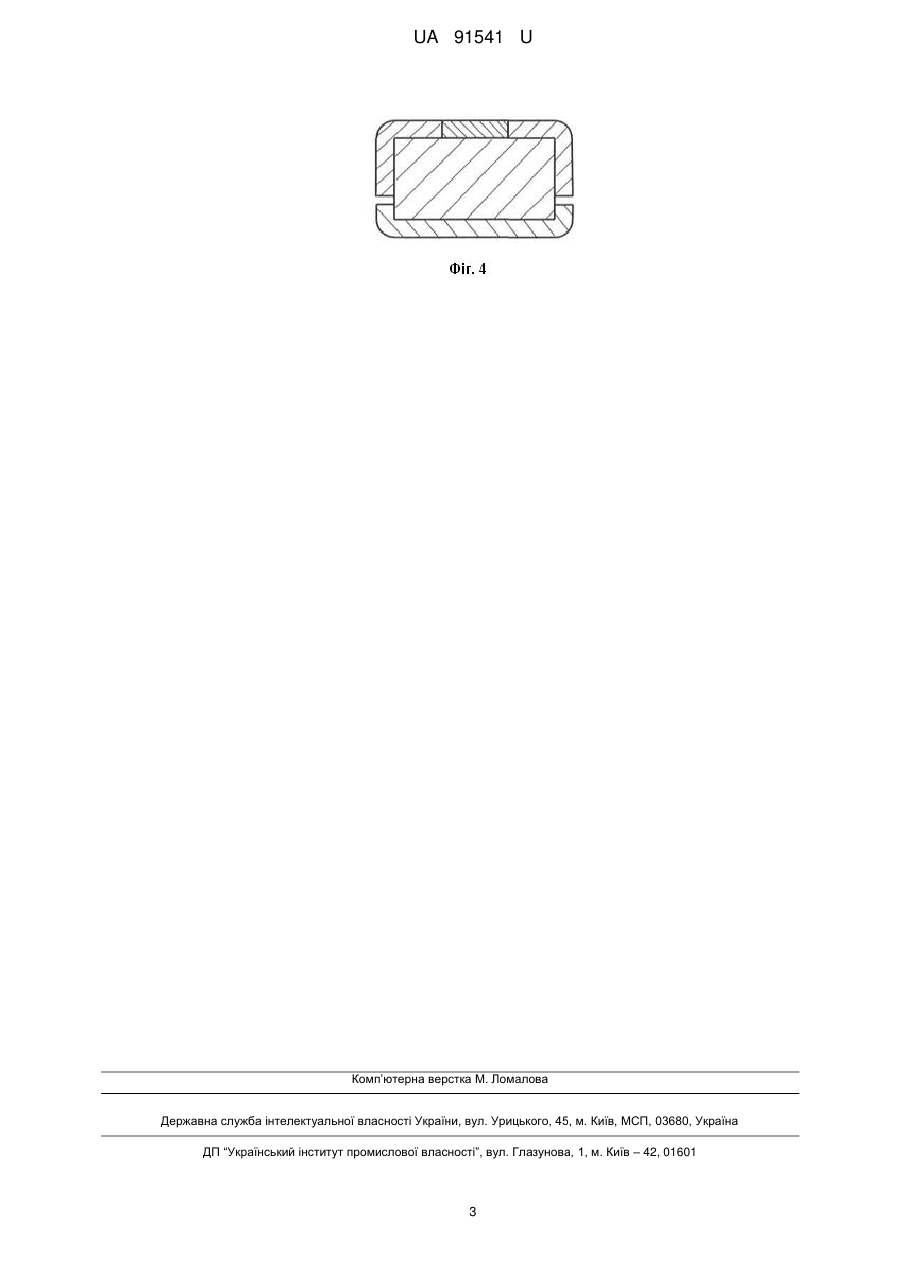

Реферат: Спосіб двостороннього плакування вибухом, при якому використовують листи, що плакують, довжина яких кратна довжині поверхні, що плакується, встановлюють внапусток. Перед плакуванням цієї поверхні листа, встановленого на жорсткій основі, здійснюють плакування вибухом протилежної поверхні листа суцільним листом, після чого виконують поглиблення давильними роликами з обох сторін плакованого з однієї сторони напівфабрикату, а потім напівфабрикат встановлюють на жорстку опору і здійснюють плакування листами, що плакують, які встановлені внапусток, крім того довжина напустку дорівнює товщині листа, що плакується, без товщини листа, що плакує, та двох глибин поглиблень. UA 91541 U (12) UA 91541 U UA 91541 U 5 10 15 20 25 30 35 Корисна модель належить до зварювального виробництва. Відомий спосіб планування металевих листів [А.с. 618240 Способ плакирования металлических листов / А.М. Курявцев, В.С. Бухтин, Т.Н. Пистогова // Открытия. Изобретения. 1978. - № 29], при якому лист, що плакується, встановлюють на жорстоку основу. Над цим листом з зазором розміщують листи, що плакують, на яких розміщують заряд вибухової речовини і виконують зварювання вибухом, після чого заготовку розрізають на мірні довжини. В основу корисної моделі поставлена задача підвищення працездатності процесу отримання біметалевих виробів та їх якості. Після плакування вибухом однієї поверхні заготовки, що плакується, отриманий напівфабрикат перевертають на 180°, встановлюють на жорстку основу та виконують поглиблення з обох боків, а потім над поверхнею, що неплакована, встановлюють листи, що плакують, внапусток, величина якого (напустка) дорівнює товщині листа, що плакується, за вирахуванням товщини листа, що плакує, та двох глибин поглиблення. Суть корисної моделі пояснюється кресленням, де: фіг. 1, на якій зображено схему плакування однієї поверхні, що плакується; фіг. 2 - схема виконання поглиблень роликами у напівфабрикаті; фіг. 3 - схема плакування вибухом напівфабрикату, що плакований з одного боку та має поглиблення; фіг. 4 - зображено вид готової деталі. Спосіб здійснюється таким чином: лист 1, що плакується з двох сторін, встановлюють на жорстку опору 2. Над листом 1 встановлюють з зазором лист 3, що плакує, з розміщеним на ньому зарядом вибухової речовини 4, з електродетонатором 5 і виконують плакування вибухом. Потім на отриманому плакуванням вибухом полуфабрикаті виконують поглиблення 6, наприклад, роликами 7. Після цього плакований напівфабрикат встановлюють плакованою поверхнею на жорстку опору 2. Над плакованою поверхнею встановлюють з зазором листи 8, 9, 10, що плакують, довжина яких кратна довжині поверхні, що плакується, крім того листи 8, 9, 10 встановлюють нахлистом. Після вибуху листи 8, 9, 10 при співударі з листом 1 деформуються у поглибленнях 6, з плакуванням поверхні поглиблення. Крім того виникає розрив матеріалу листа 1 по протилежно виконаним поглибленням (поверхня розриву А). При цьому пластично деформовані кінцівки листів 8, 9, 10 плакують поверхні розриву А, а також протилежні кінцівки листів 8, 10 плакують бокову поверхню листа 1. Запропонований спосіб дозволяє підвищити працездатність процесу отримання біметалевих виробів за рахунок поєднання операцій плакування та розрізання, та якості виробів за рахунок плакування бокових поверхонь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб двостороннього плакування вибухом, при якому використовують листи, що плакують, довжина яких кратна довжині поверхні, що плакується, встановлюють внапусток, який відрізняється тим, що перед плакуванням цієї поверхні листа, встановленого на жорсткій основі, здійснюють плакування вибухом протилежної поверхні листа суцільним листом, після чого виконують поглиблення давильними роликами з обох сторін плакованого з однієї сторони напівфабрикату, а потім напівфабрикат встановлюють на жорстку опору і здійснюють плакування листами, що плакують, які встановлені внапусток, крім того довжина напустку дорівнює товщині листа, що плакується, без товщини листа, що плакує, та двох глибин поглиблень. 1 UA 91541 U 2 UA 91541 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
