Паля

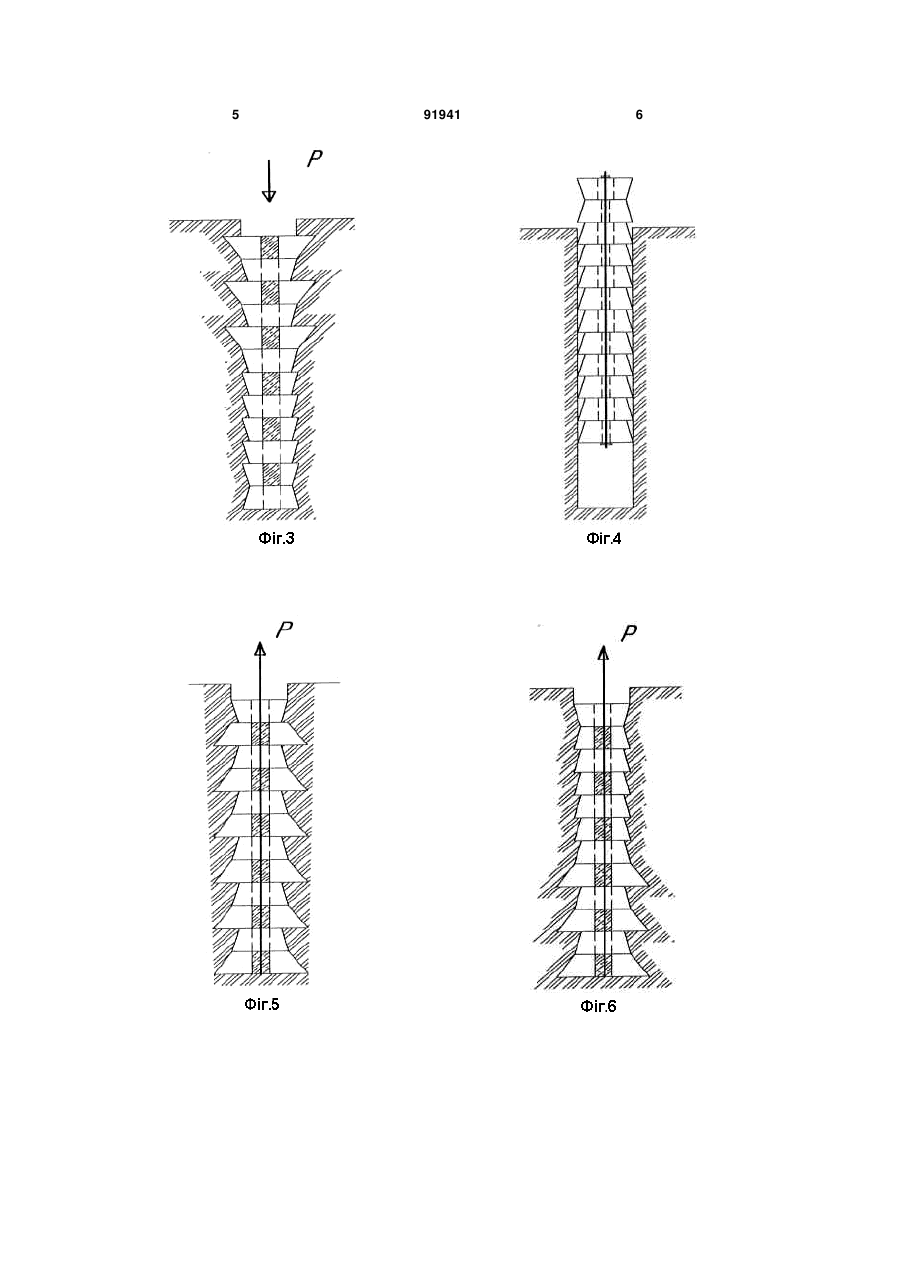

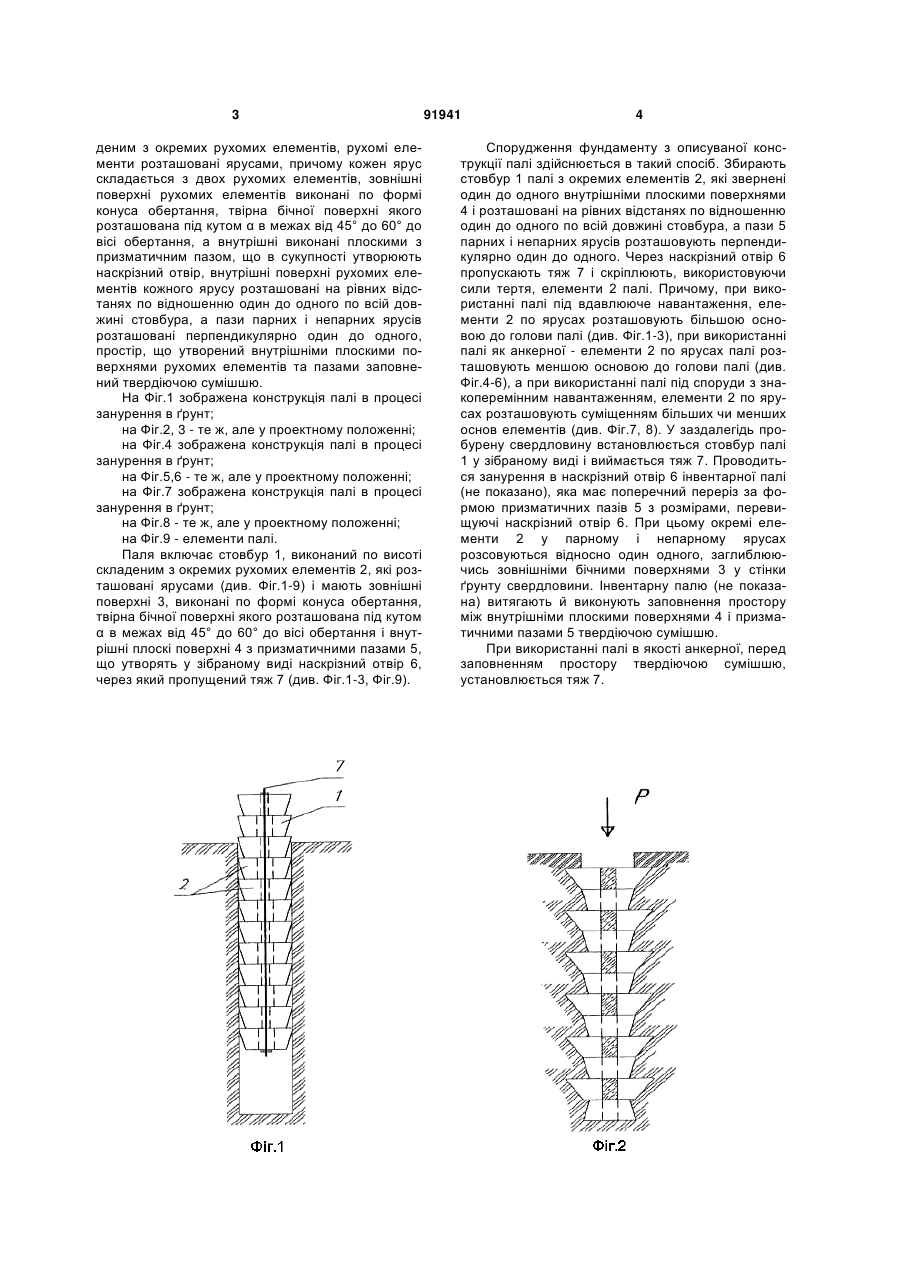

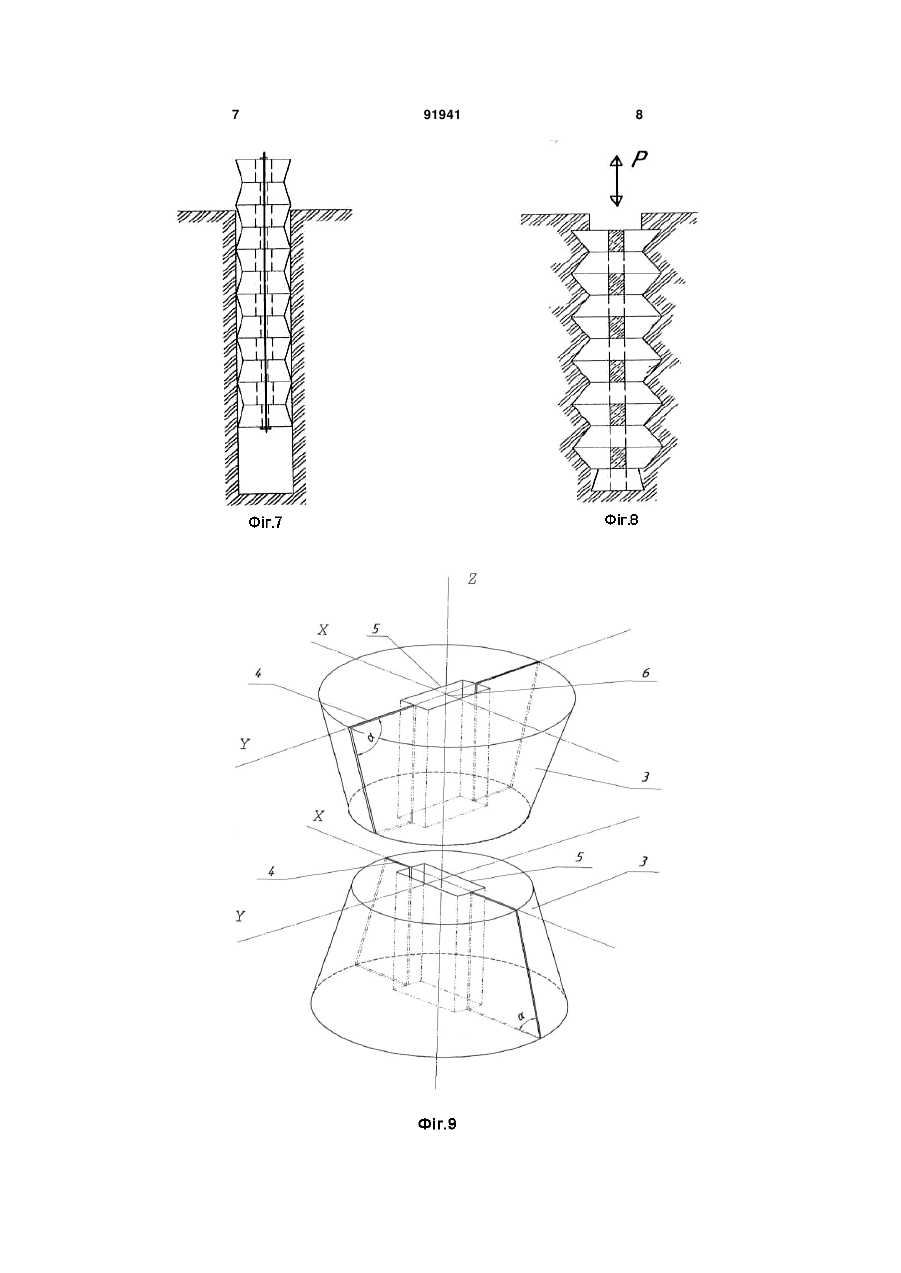

Паля, що включає стовбур, виконаний по висоті складеним з окремих рухомих елементів, рухомі елементи розташовані ярусами, причому кожен ярус складається з двох рухомих елементів, внутрішні поверхні виконані плоскими з призматичним пазом, що в сукупності утворюють наскрізний отвір, внутрішні поверхні рухомих елементів кожного ярусу розташовані на рівних відстанях по відношенню один до одного по всій довжині стовбура, а пази парних і непарних ярусів розташовані перпендикулярно один до одного, простір, що утворений внутрішніми плоскими поверхнями рухомих елементів та пазами, заповнений твердіючою сумішшю, яка відрізняється тим, що зовнішні поверхні рухомих елементів виконані по формі конуса обертання, твірна бічної поверхні якого розташована під кутом α=45º-60º до осі обертання. Винахід відноситься до будівництва, а саме до конструкцій паль і може знайти використання при влаштуванні фундаментів із підвищеною несучою здатністю. Відома складена паля, що включає порожнинний збірний з бетонних секцій ствол, заповнений засипкою із сипучого абразивного матеріалу, притискну плиту, анкерну тягу і шайбу (а.с. №1090803, М. кл. Е02D5/52, 1984). Недоліком палі є неможливість збільшення зчеплення з ґрунтом по бічній поверхні, що не дозволяє підвищити її несучу здатність. Відома паля, що включає ствол, виконаний по висоті складеним з окремих рухомих елементів, встановлених з можливістю відносного обертання останніх, з'єднаних тягою з наконечником, розташованим у нижній частині ствола (а.с. СРСР №885439, М. кл. Е02D5/80, 1981). Недоліком такої палі є низька несуча здатність на вдавлюючі й знакоперемінні навантаження, тому що зовнішні навантаження можуть передаватися тільки через тягу, яка погано працює на стиск, а також складність конструкції, обумовлена необхідністю обертання елементів. Відома паля (прототип), що включає стовбур, виконаний по висоті складеним з окремих рухомих елементів, рухомі елементи розташовані ярусами, причому кожен ярус складається з двох рухомих елементів, зовнішні поверхні рухомих елементів виконані циліндричними, а внутрішні виконані плоскими з призматичним пазом, що в сукупності утворюють наскрізний отвір, внутрішні поверхні рухомих елементів кожного ярусу розташовані на рівних відстанях по відношенню один до одного по всій довжині стовбура, а пази парних і непарних ярусів розташовані перпендикулярно один до одного, простір, що утворений внутрішніми плоскими поверхнями рухомих елементів та пазами заповнений твердіючою сумішшю (патент України № 76436, кл. E02D5/34, 2006). Недоліком такої палі є зменшена несуча здатність та підвищені енерговитрати на влаштування при зануренні циліндричної бічної поверхні в ґрунт стінок свердловини. В основу винаходу поставлена задача створення такої палі, в якій за рахунок нового виконання елементів досягається кращий зв'язок із ґрунтом основи, що приводить до підвищення несучої здатності та зменшення витрат енергії при влаштуванні. Поставлена задача досягається тим, що в палі, яка включає стовбур, виконаний по висоті скла (19) UA (11) 91941 (13) C2 (21) a200904766 (22) 15.05.2009 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ПОПОВИЧ МИКОЛА МИКОЛАЙОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 885439, 30.11.1981 SU 1090803 A, 07.05.1984 UA 76436, 15.08.2006 SU 1057624 A, 30.11.1983 SU 1308708 A1, 07.05.1987 RU 2032021 C1, 27.03.1995 RU 2237133 C1, 27.09.2004 JP 58176314 A, 15.10.1983 US 3975917, 24.08.1976 US 5505561, 09.04.1996 3 деним з окремих рухомих елементів, рухомі елементи розташовані ярусами, причому кожен ярус складається з двох рухомих елементів, зовнішні поверхні рухомих елементів виконані по формі конуса обертання, твірна бічної поверхні якого розташована під кутом α в межах від 45° до 60° до вісі обертання, а внутрішні виконані плоскими з призматичним пазом, що в сукупності утворюють наскрізний отвір, внутрішні поверхні рухомих елементів кожного ярусу розташовані на рівних відстанях по відношенню один до одного по всій довжині стовбура, а пази парних і непарних ярусів розташовані перпендикулярно один до одного, простір, що утворений внутрішніми плоскими поверхнями рухомих елементів та пазами заповнений твердіючою сумішшю. На Фіг.1 зображена конструкція палі в процесі занурення в ґрунт; на Фіг.2, 3 - те ж, але у проектному положенні; на Фіг.4 зображена конструкція палі в процесі занурення в ґрунт; на Фіг.5,6 - те ж, але у проектному положенні; на Фіг.7 зображена конструкція палі в процесі занурення в ґрунт; на Фіг.8 - те ж, але у проектному положенні; на Фіг.9 - елементи палі. Паля включає стовбур 1, виконаний по висоті складеним з окремих рухомих елементів 2, які розташовані ярусами (див. Фіг.1-9) і мають зовнішні поверхні 3, виконані по формі конуса обертання, твірна бічної поверхні якого розташована під кутом α в межах від 45° до 60° до вісі обертання і внутрішні плоскі поверхні 4 з призматичними пазами 5, що утворять у зібраному виді наскрізний отвір 6, через який пропущений тяж 7 (див. Фіг.1-3, Фіг.9). 91941 4 Спорудження фундаменту з описуваної конструкції палі здійснюється в такий спосіб. Збирають стовбур 1 палі з окремих елементів 2, які звернені один до одного внутрішніми плоскими поверхнями 4 і розташовані на рівних відстанях по відношенню один до одного по всій довжині стовбура, а пази 5 парних і непарних ярусів розташовують перпендикулярно один до одного. Через наскрізний отвір 6 пропускають тяж 7 і скріплюють, використовуючи сили тертя, елементи 2 палі. Причому, при використанні палі під вдавлююче навантаження, елементи 2 по ярусах розташовують більшою основою до голови палі (див. Фіг.1-3), при використанні палі як анкерної - елементи 2 по ярусах палі розташовують меншою основою до голови палі (див. Фіг.4-6), а при використанні палі під споруди з знакоперемінним навантаженням, елементи 2 по ярусах розташовують суміщенням більших чи менших основ елементів (див. Фіг.7, 8). У заздалегідь пробурену свердловину встановлюється стовбур палі 1 у зібраному виді і виймається тяж 7. Проводиться занурення в наскрізний отвір 6 інвентарної палі (не показано), яка має поперечний переріз за формою призматичних пазів 5 з розмірами, перевищуючі наскрізний отвір 6. При цьому окремі елементи 2 у парному і непарному ярусах розсовуються відносно один одного, заглиблюючись зовнішніми бічними поверхнями 3 у стінки ґрунту свердловини. Інвентарну палю (не показана) витягають й виконують заповнення простору між внутрішніми плоскими поверхнями 4 і призматичними пазами 5 твердіючою сумішшю. При використанні палі в якості анкерної, перед заповненням простору твердіючою сумішшю, установлюється тяж 7. 5 91941 6 7 91941 8 9 Комп’ютерна верстка Л.Литвиненко 91941 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
