Номеронабирач для телефонних апаратів та подібних пристроїв

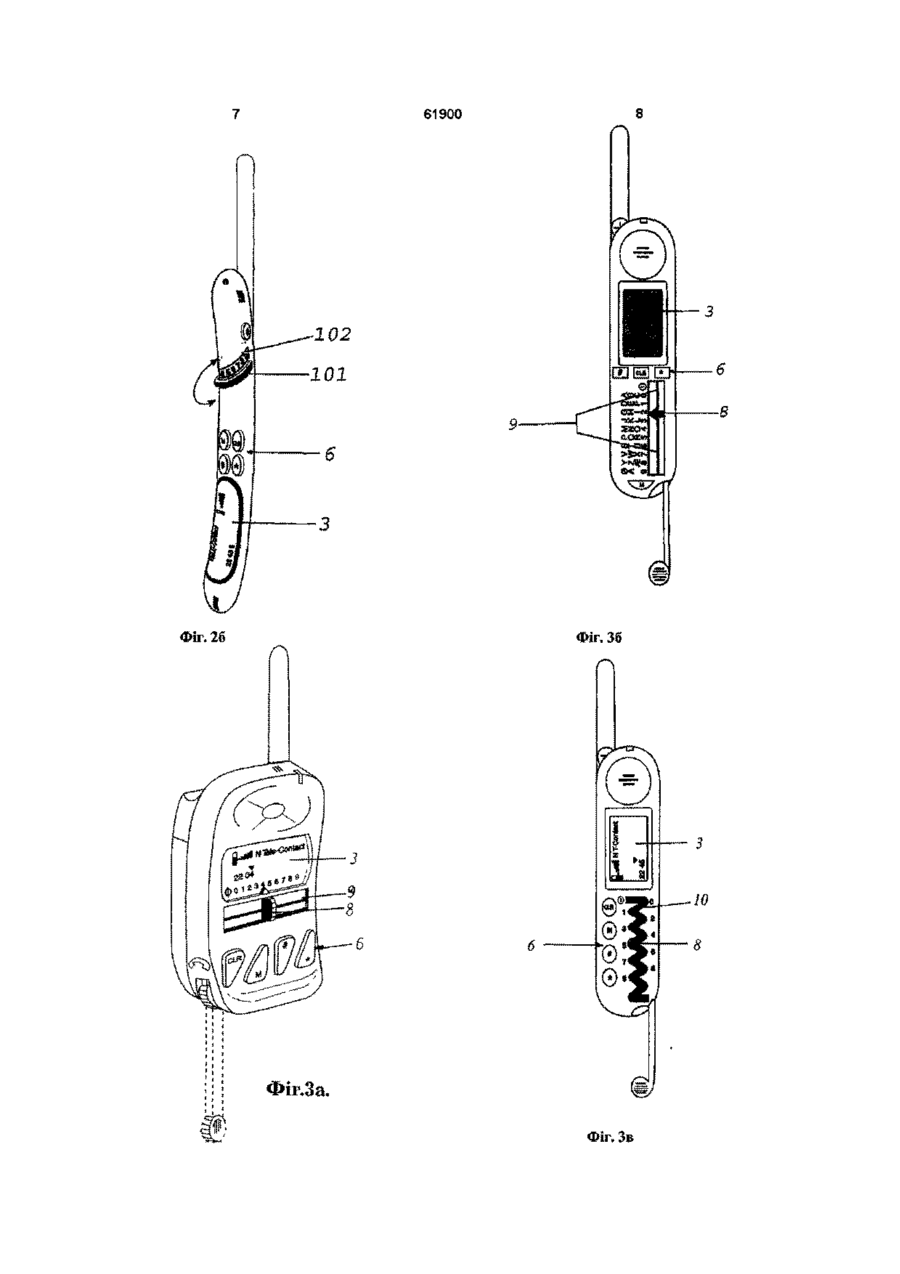

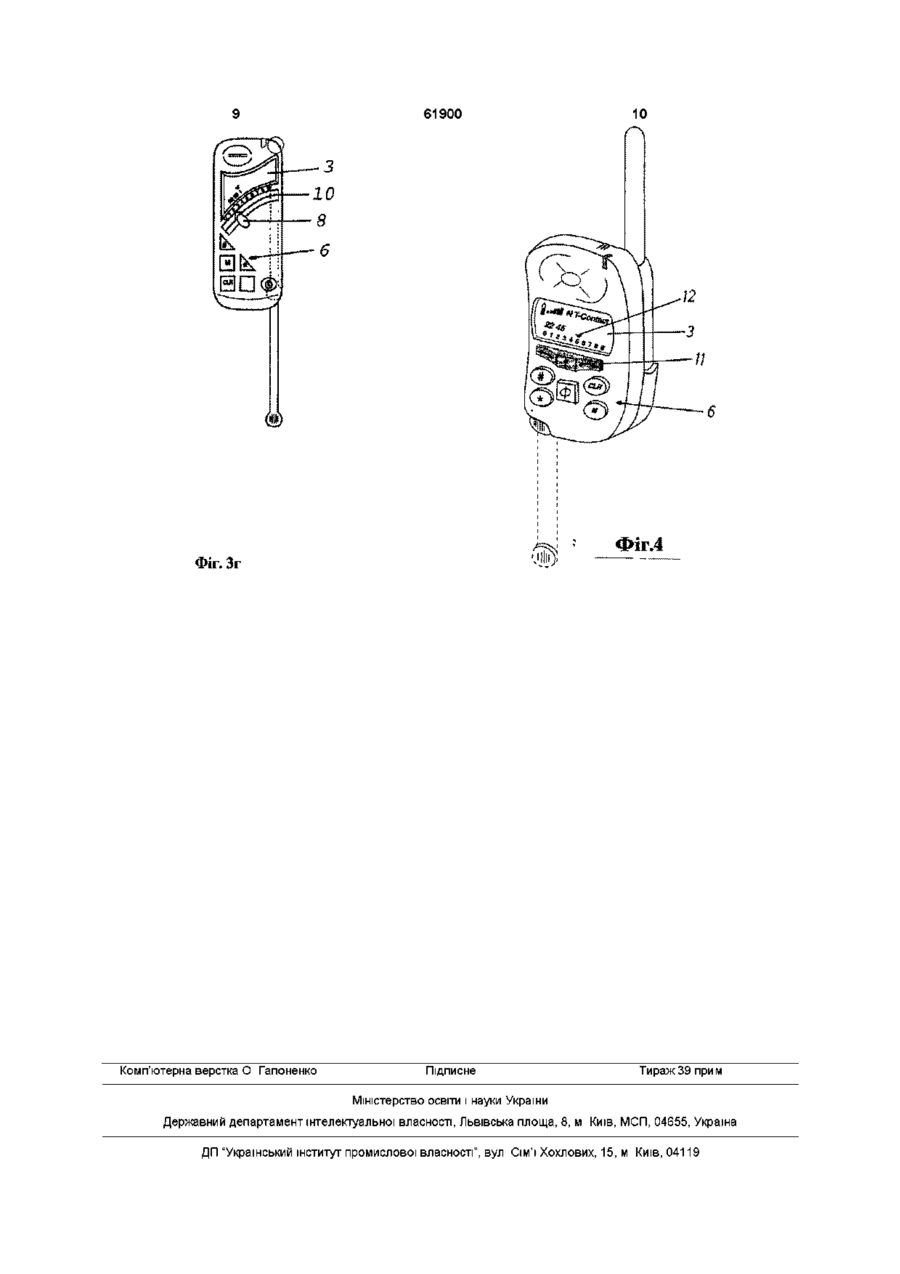

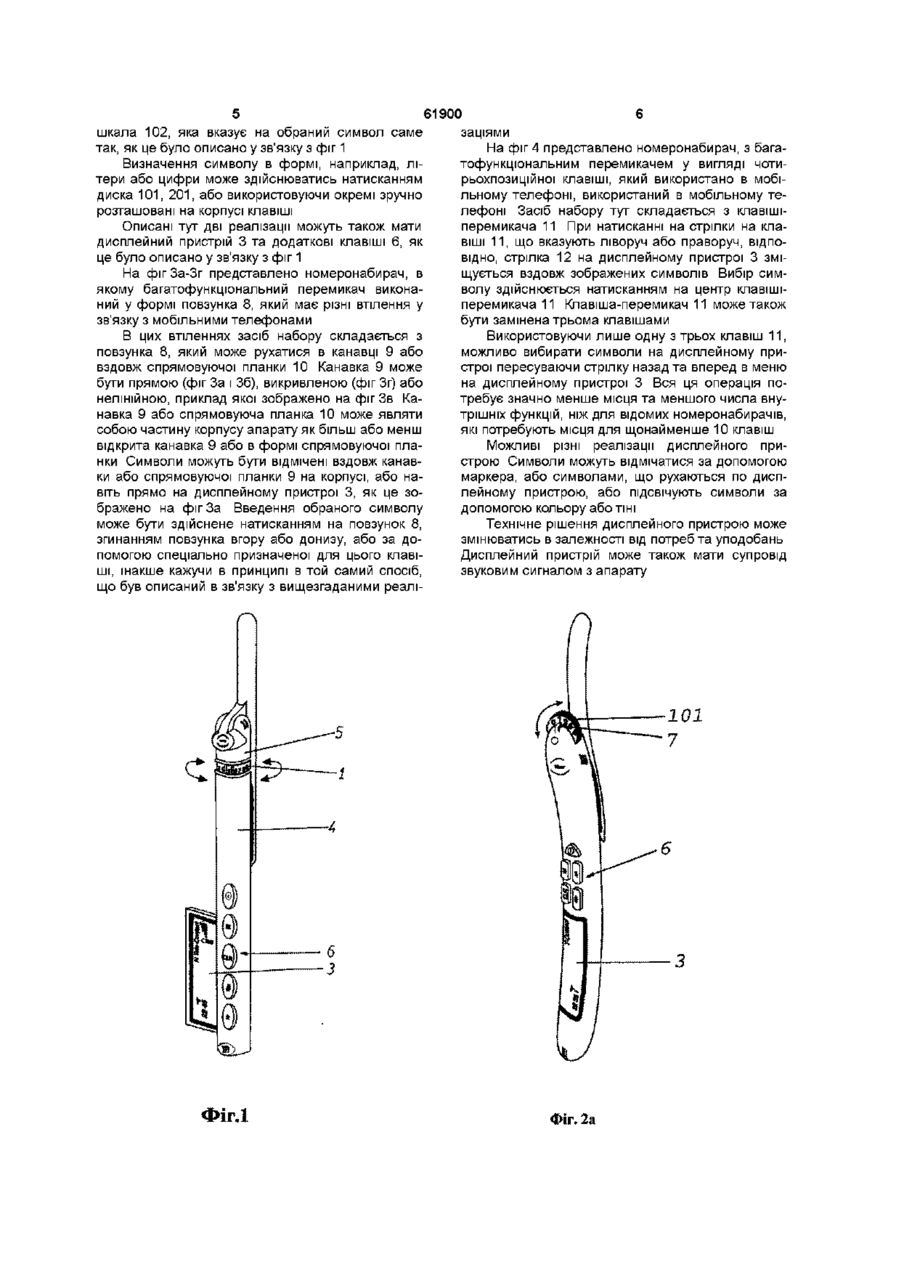

1 Номеронабирач для стаціонарних телефонів, мобільних телефонів, бездротових телефонів, калькуляторів, пристроїв дистанційного керування та т і , який має засіб керування, розміщений в корпусі або на корпусі пристрою, призначений для послідовного вводу символів, та засіб підтвердження вводу ВІДПОВІДНИХ послідовно вибраних символів, який відрізняється тим, що засіб керування і засіб підтвердження виконані у вигляді однієї клавіші, переміщенням якої відносно корпуса пристрою забезпечується послідовний ввід символів і підтвердження ВІДПОВІДНОГО вводу символів, причому клавіша виконана з можливістю її переміщення тією самою рукою, що тримає корпус 2 Номеронабирач за п 1, який відрізняється тим, що клавіша виконана з можливістю ковзкого пере міщення відносно корпуса по прямолінійній або вигнутій канавці або напрямній, виконаній на передній частині корпуса, підтвердження вводу забезпечується натисканням на клавішу у напрямку корпуса, переміщенню клавіші відповідає переміщення маркера або стрілки відносно символів у меню дисплея пристрою, причому дисплей виконаний з можливістю позначення відображуваних символів, ввід яких підтверджено 3 Номеронабирач за п 1, який відрізняється тим, що клавіша є клавішею-перемикачем і виконана з можливістю ковзкого переміщення відносно корпуса по виконаній на ньому прямолінійній або вигнутій канавці або напрямній, підтвердження вводу забезпечується натисканням на клавішу у напрямку корпуса, переміщенню клавіші відповідає переміщення маркера або стрілки відносно символів у меню дисплея пристрою, причому дисплей виконаний з можливістю позначення відображуваних символів, ввід яких підтверджено 4 Номеронабирач за п 1, який відрізняється тим, що клавіша виконана у вигляді диска, який установлено з можливістю обертання відносно корпуса для забезпечення вводу символів, підтвердження вводу забезпечується натисканням на клавішу або відгинанням клавіші, переміщенню клавіші відповідає переміщення покажчика або стрілки відносно символів у меню дисплея пристрою, причому дисплей виконаний з можливістю позначення відображуваних символів, ввід яких підтверджено 5 Номеронабирач за п 4, який відрізняється тим, що корпус містить маркер для забезпечення послідовного вводу символів, зазначених на диску 6 Номеронабирач за п 4, який відрізняється тим, що корпус виконаний у формі кулькової ручки Даний винахід стосується номеронабирачів для телефонних апаратів та подібних пристроїв, в яких необхідно ввести декілька символів для використання пристроїв типу тих, що розкриті у вступі до п 1 формули Останнім часом значного поширення набули мобільні телефони, з яких найбільш популярними є легкі та малогабаритні моделі, які користувач може легко носити з собою Проте, номеронабирач виявився обмежуючим фактором для подальшої мініатюризації В найменших телефонах, представлених на ринку, користування номеронабирачами ускладнюється дуже малим розміром клавіш Метою даного винаходу є створення номеронабирача для переносної апаратури, такої як мобільні телефони, який зробив би можливим виробництво, наприклад, мобільних телефонів з розмірами не більших за велику авторучку, що може використовуватись без проблем будь-ким, навіть О О О о> (О 61900 особою з досить великими пальцями Приклад відомого номеронабирача, який до певної міри розв'язує цю проблему в калькуляторі, розміщеному на браслеті, описано в патенті США No 4044242 В ньому клавіші замінено на два повзунки, які ковзають в положення, що відповідають потрібним символам, при цьому символи вводяться в обчислювач калькулятора натиском на повзунки, та в той же час виводяться на пристрій відображення В цьому відомому пристрої засіб для передачі вибраного символу в калькулятор під'єднано до повзунка в такий спосіб, що передача відбувається при натиску на повзунок Це доволі недосконале рішення, т я існує висока імовірність випадкової передачі символу, особливо в разі зберігання апарату в кишені, сумці та т і , тобто використовується не так, це описано в публікації патенту Таким чином це рішення не придатне для мобільних телефонів або подібних переносних пристроїв Даний винахід пропонує номеронабирач згаданого вище типу, який позбавлений недоліків відомих пристроїв та характеризується рисами, описаними в п 1 формули В цій конструкції номеронабирача використовується менше матеріалу та менша КІЛЬКІСТЬ деталей на апараті, що зменшує їх собівартість Винайдений номеронабирач не тільки дозволяє зменшити розмір апаратів, але і робить можливим створення зовсім нових конструкцій апаратів, наприклад, зазначений вище мобільний телефон, подібний за формою до кулькової ручки Переносні апарати можуть бути легшими завдяки зменшенню розмірів корпусу, що полегшить використання апарату за допомогою однієї руки Це робить значно безпечнішим користування мобільним телефоном, наприклад, під час керування автотранспортом Запропонований номеронабирач може використовуватись в більшості областей, в яких до цього часу використовувались номеронабирачі з кнопками або клавішами для вибору окремих цифр або літер Прикладами застосування можуть бути мобільні телефони, бездротові телефони, пристрої дистанційного керування для телевізорів, аудю- та відеотехніки та т і Механіка та електроніка (Mechanics-tele-electromcs), що застосовується в апаратах з відомими номеронабирачами, в яких використовується набір натисканням, можуть в принципі використовуватись з запропонованим номеронабирачем Додаткові особливості винаходу описано далі в інших залежних пунктах формули Детальний опис винаходу подається з посиланням на супроводжуючі креслення На фіг 1 представлено втілення винаходу у вигляді обертового багатофункціонального перемикача в корпусі мобільного телефону, виконаного у вигляді кулькової ручки На фіг 2а та 26 представлено ВІДПОВІДНО вті лення винаходу з багатофункціональним перемикачем в формі диску, використане в мобільному телефоні, виконаному у вигляді кулькової ручки На фігЗа-Зг представлено номеронабирач, в якому багатофункціональний перемикач виконаний у формі повзунка, який має різні втілення у 4 зв'язку з мобільними телефонами На фіг 4 представлено номеронабирач, з багатофункціональним перемикачем у вигляді чотирьохпозиційної клавіші, який використано в мобільному телефоні На фіг 1 представлено реалізацію номеронабирача, в якій засіб набору складається з власне корпусу телефону, який складається з верхньої частини 5 та нижньої частини 4, що можуть обертатися одна відносно одної В зазорі між двома частинами корпуса 4, 5 розміщено шкалу символів 1, яка в разі використання пристрою як телефону є символами виклику, тобто, символами, які може містити в собі телефонний номер Шкала може бути закріплена на одній з частин корпуса 4, 5 На одній з частин корпусу може розміщуватись маркер, який вказує на шкалу 1 в такий спосіб, що при обертанні однієї з частин корпусу відносно іншої маркер вказує на вибраний символ Також можливе поєднання датчика положення повороту з електронним пристроєм, що відомий сам по собі, який підсвічує ВІДПОВІДНИЙ обраний символ Вибраний символ надсилається на вхід засобу відображення (дисплейного пристрою) 3 загальновідомого тилу, що використовуються зараз в більшості мобільних телефонів, для чого призначено зручний для цього засіб набору Засобом набору може бути спеціальна додаткова клавіша, або одна з частин корпусу згинається по відношенню до іншої частини корпусу і в такий спосіб приводить в дію вбудовану клавішу В цьому випадку має місце шарнірне з'єднання між першою та другою частинами корпусу, при цьому при згинанні однієї частини корпусу відносно другої приводиться в дію клавіша всередині корпусу Вибрані один за одним символи, які з'являються автоматично на дисплейному пристрої, можуть бути автоматично передані як телефонний номер безпосередньо під час набору, або передані по закінченні набору приведенням в дію відповідної клавіші Наприклад, нижня частина 4 корпуса телефону може бути в разі потреби оздоблена додатковими клавішами 6 клавішею #, клавішею *, клавішею очистки і т д Незважаючи на ці додаткові клавіші 6, КІЛЬКІСТЬ клавіш зменшена настільки, що це не впливає на розмір телефону або необхідних клавіш З'єднання між ВІДПОВІДНИМИ засобами набору, клавішами та власне телефонним пристроєм, а також дисплейним пристроєм вважаються технічно очевидними та можуть бути виконані в рамках відомих в конструюванні телефонів технічних рішень, отже вони далі не будуть описані ні в яких інших деталях у зв'язку з цією реалізацією або з будь-якими наступними реалізаціями На фіг 2а та 26 зображено втілення винаходу з багатофункціональним перемикачем в формі диску 101, 201 на мобільному телефоні, виконаному у вигляді кулькової ручки На фіг 2а показано диск 101, що виступає з верхньої частини корпусу з символами на диску 101, та стрілочний маркер 7, який при повороті диска вказує на обраний символ Диск може бути притопленим в корпус, як це показано на фіг 26 В цьому випадку передбачена шкала 102, яка вказує на обраний символ саме так, як це було описано у зв'язку з фіг 1 Визначення символу в формі, наприклад, літери або цифри може здійснюватись натисканням диска 101, 201, або використовуючи окремі зручно розташовані на корпусі клавіші Описані тут дві реалізації можуть також мати дисплейний пристрій 3 та додаткові клавіші 6, як це було описано у зв'язку з фіг 1 На фігЗа-Зг представлено номеронабирач, в якому багатофункціональний перемикач виконаний у формі повзунка 8, який має різні втілення у зв'язку з мобільними телефонами В цих втіленнях засіб набору складається з повзунка 8, який може рухатися в канавці 9 або вздовж спрямовуючої планки 10 Канавка 9 може бути прямою (фіг За і 36), викривленою (фіг Зг) або нелінійною, приклад якої зображено на фігЗв Канавка 9 або спрямовуюча планка 10 може являти собою частину корпусу апарату як більш або менш відкрита канавка 9 або в формі спрямовуючої планки Символи можуть бути відмічені вздовж канавки або спрямовуючої планки 9 на корпусі, або навіть прямо на дисплейному пристрої 3, як це зображено на фіг За Введення обраного символу може бути здійснене натисканням на повзунок 8, згинанням повзунка вгору або донизу, або за допомогою спеціально призначеної для цього клавіші, інакше кажучи в принципі в той самий спосіб, що був описаний в зв'язку з вищезгаданими реалі 61900 заціями На фіг 4 представлено номеронабирач, з багатофункціональним перемикачем у вигляді чотирьохпозиційної клавіші, який використано в мобільному телефоні, використаний в мобільному телефоні Засіб набору тут складається з клавішіперемикача 11 При натисканні на стрілки на клавіші 11, що вказують ліворуч або праворуч, ВІДПОВІДНО, стрілка 12 на дисплейному пристрої 3 зміщується вздовж зображених символів Вибір символу здійснюється натисканням на центр клавішіперемикача 11 Клавіша-перемикач 11 може також бути замінена трьома клавішами Використовуючи лише одну з трьох клавіш 11, можливо вибирати символи на дисплейному пристрої пересуваючи стрілку назад та вперед в меню на дисплейному пристрої 3 Вся ця операція потребує значно менше місця та меншого числа внутрішніх функцій, ніж для відомих номеронабирачів, які потребують місця для щонайменше 10 клавіш Можливі різні реалізації дисплейного пристрою Символи можуть відмічатися за допомогою маркера, або символами, що рухаються по дисплейному пристрою, або підсвічують символи за допомогою кольору або ТІНІ Технічне рішення дисплейного пристрою може змінюватись в залежності від потреб та уподобань Дисплейний пристрій може також мати супровід звуковим сигналом з апарату ґ~\ Фіг.1 Фіг. 2а 61900 Фіг. 26 Фіг.3а. Фіг. Зв 61900 10 /2 Фіг. Зг Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
