Пристрій для чищення одягу

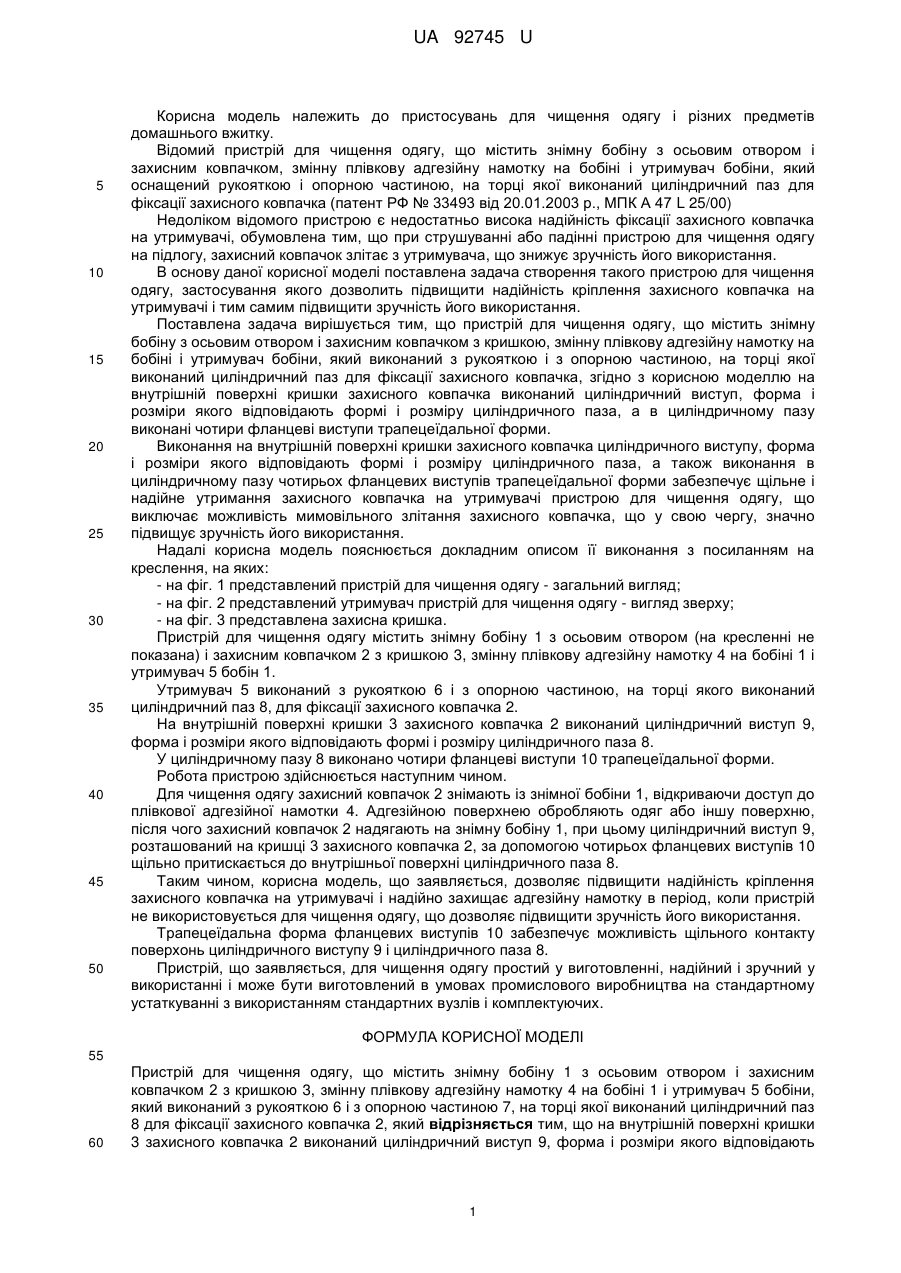

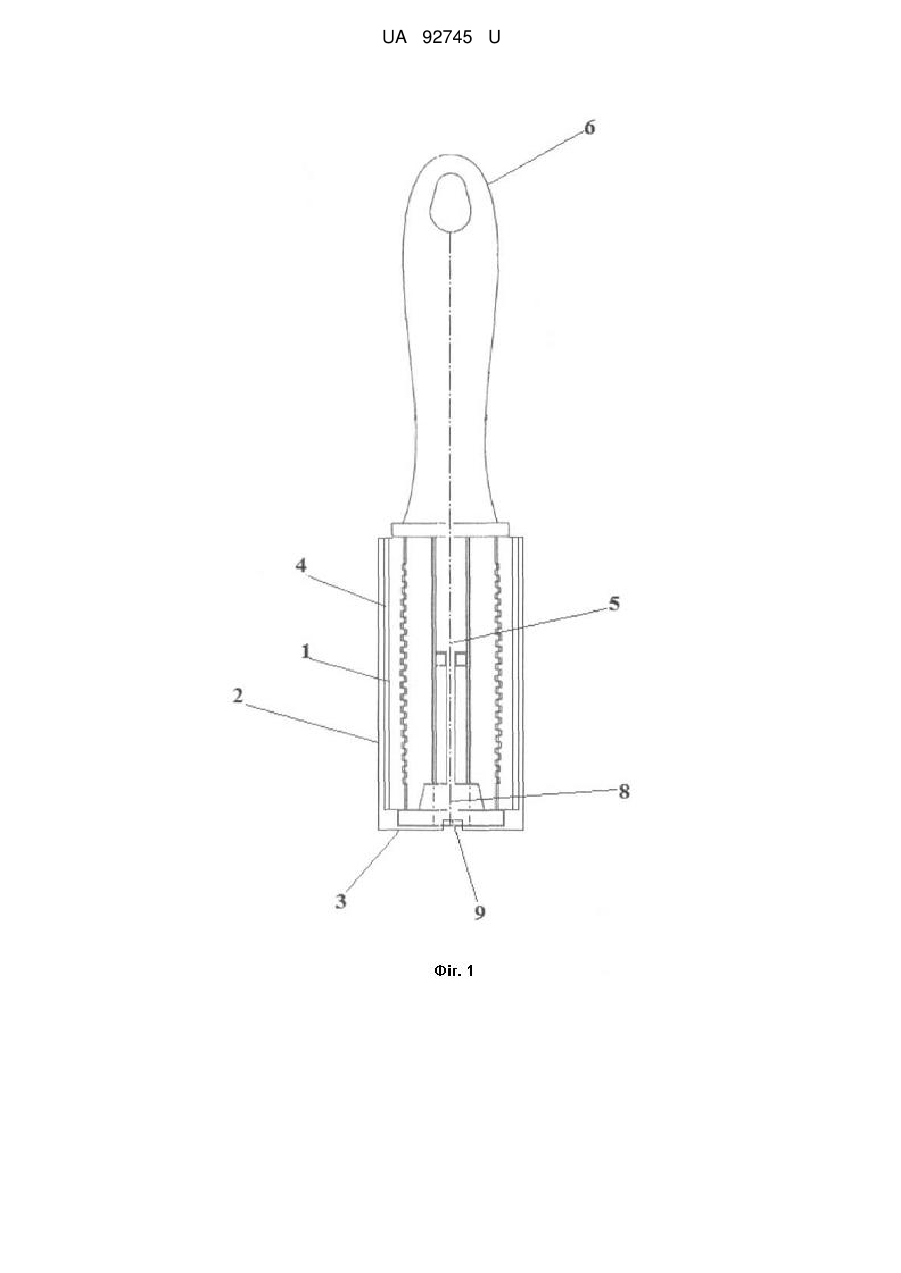

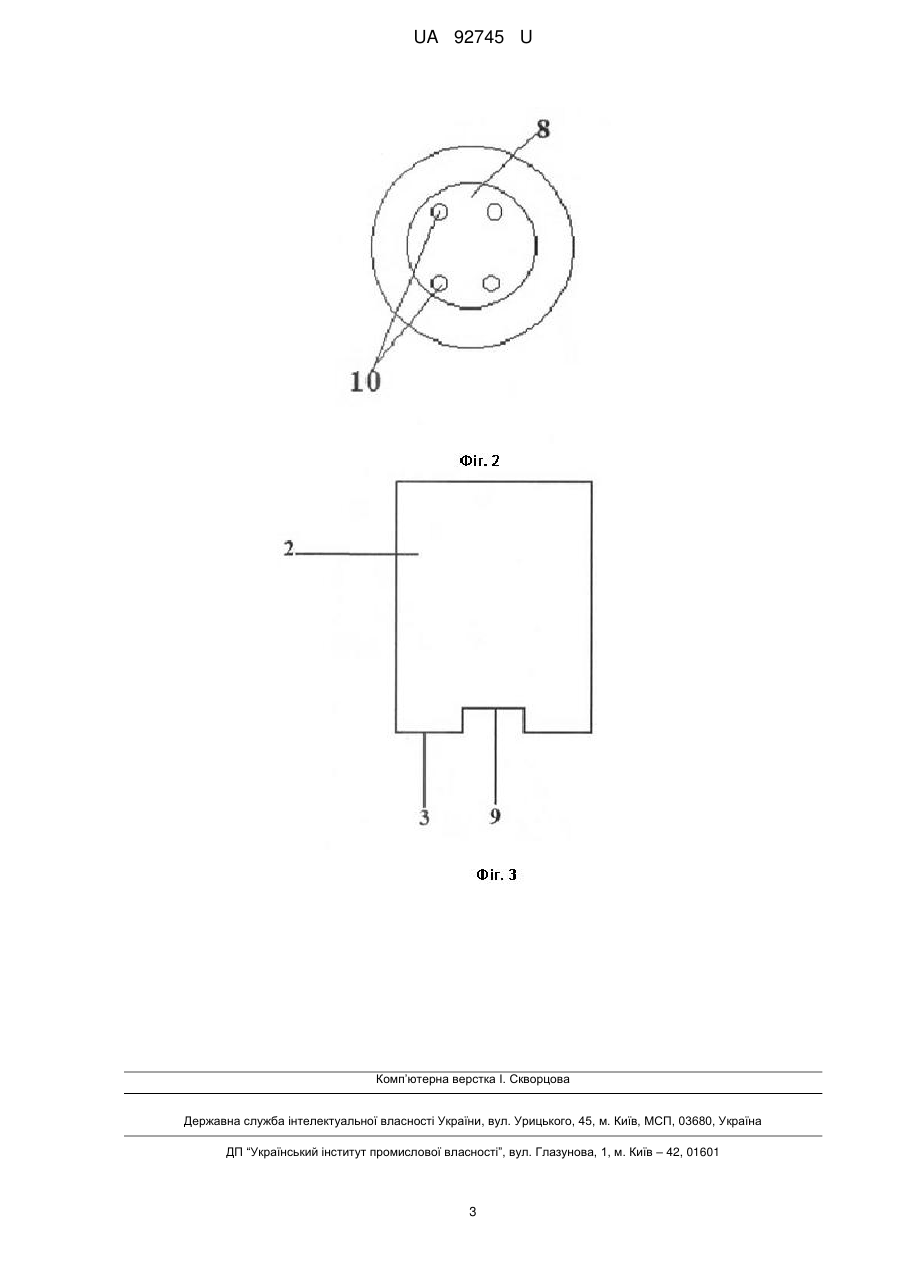

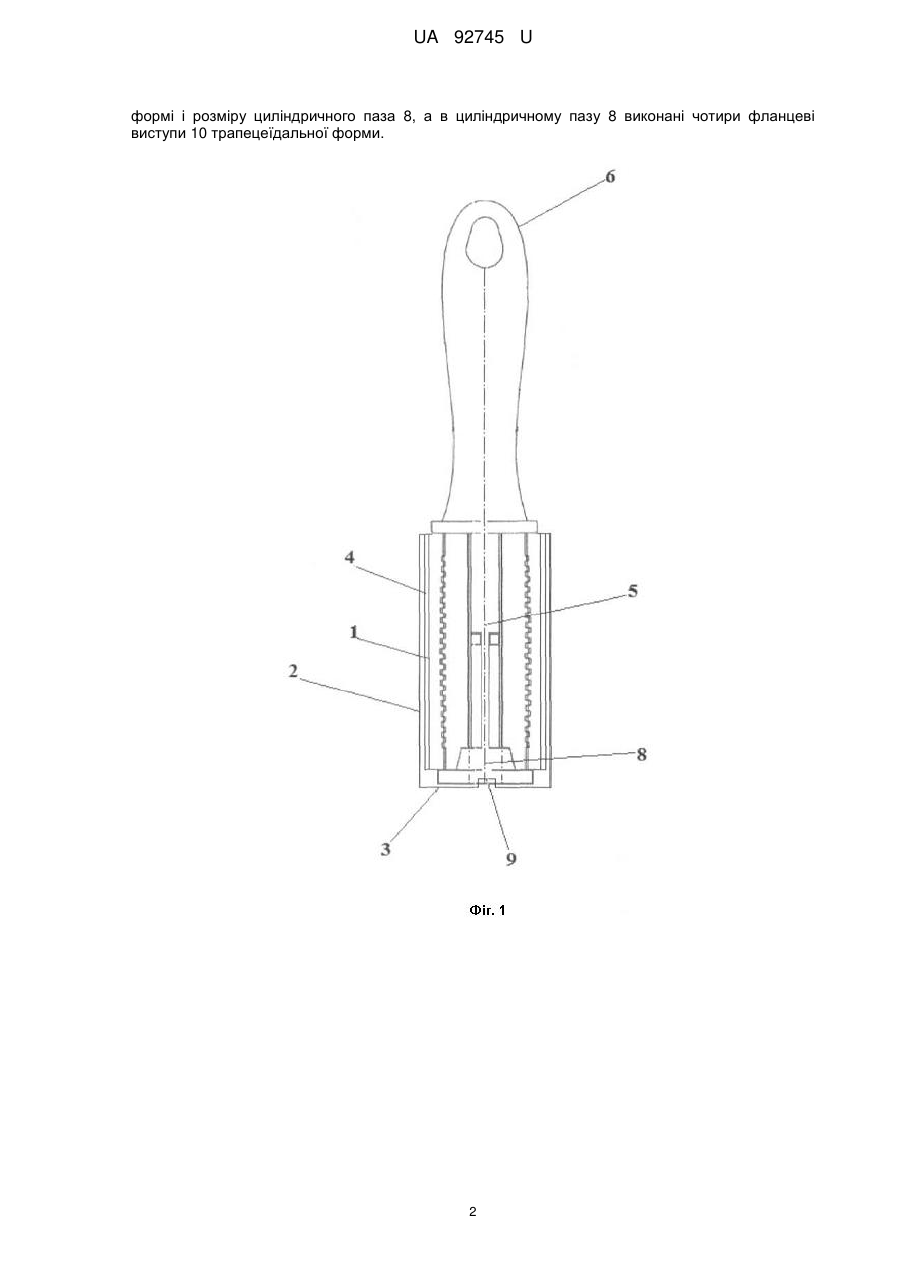

Реферат: UA 92745 U UA 92745 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристосувань для чищення одягу і різних предметів домашнього вжитку. Відомий пристрій для чищення одягу, що містить знімну бобіну з осьовим отвором і захисним ковпачком, змінну плівкову адгезійну намотку на бобіні і утримувач бобіни, який оснащений рукояткою і опорною частиною, на торці якої виконаний циліндричний паз для фіксації захисного ковпачка (патент РФ № 33493 від 20.01.2003 р., МПК А 47 L 25/00) Недоліком відомого пристрою є недостатньо висока надійність фіксації захисного ковпачка на утримувачі, обумовлена тим, що при струшуванні або падінні пристрою для чищення одягу на підлогу, захисний ковпачок злітає з утримувача, що знижує зручність його використання. В основу даної корисної моделі поставлена задача створення такого пристрою для чищення одягу, застосування якого дозволить підвищити надійність кріплення захисного ковпачка на утримувачі і тим самим підвищити зручність його використання. Поставлена задача вирішується тим, що пристрій для чищення одягу, що містить знімну бобіну з осьовим отвором і захисним ковпачком з кришкою, змінну плівкову адгезійну намотку на бобіні і утримувач бобіни, який виконаний з рукояткою і з опорною частиною, на торці якої виконаний циліндричний паз для фіксації захисного ковпачка, згідно з корисною моделлю на внутрішній поверхні кришки захисного ковпачка виконаний циліндричний виступ, форма і розміри якого відповідають формі і розміру циліндричного паза, а в циліндричному пазу виконані чотири фланцеві виступи трапецеїдальної форми. Виконання на внутрішній поверхні кришки захисного ковпачка циліндричного виступу, форма і розміри якого відповідають формі і розміру циліндричного паза, а також виконання в циліндричному пазу чотирьох фланцевих виступів трапецеїдальної форми забезпечує щільне і надійне утримання захисного ковпачка на утримувачі пристрою для чищення одягу, що виключає можливість мимовільного злітання захисного ковпачка, що у свою чергу, значно підвищує зручність його використання. Надалі корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на яких: - на фіг. 1 представлений пристрій для чищення одягу - загальний вигляд; - на фіг. 2 представлений утримувач пристрій для чищення одягу - вигляд зверху; - на фіг. 3 представлена захисна кришка. Пристрій для чищення одягу містить знімну бобіну 1 з осьовим отвором (на кресленні не показана) і захисним ковпачком 2 з кришкою 3, змінну плівкову адгезійну намотку 4 на бобіні 1 і утримувач 5 бобін 1. Утримувач 5 виконаний з рукояткою 6 і з опорною частиною, на торці якого виконаний циліндричний паз 8, для фіксації захисного ковпачка 2. На внутрішній поверхні кришки 3 захисного ковпачка 2 виконаний циліндричний виступ 9, форма і розміри якого відповідають формі і розміру циліндричного паза 8. У циліндричному пазу 8 виконано чотири фланцеві виступи 10 трапецеїдальної форми. Робота пристрою здійснюється наступним чином. Для чищення одягу захисний ковпачок 2 знімають із знімної бобіни 1, відкриваючи доступ до плівкової адгезійної намотки 4. Адгезійною поверхнею обробляють одяг або іншу поверхню, після чого захисний ковпачок 2 надягають на знімну бобіну 1, при цьому циліндричний виступ 9, розташований на кришці 3 захисного ковпачка 2, за допомогою чотирьох фланцевих виступів 10 щільно притискається до внутрішньої поверхні циліндричного паза 8. Таким чином, корисна модель, що заявляється, дозволяє підвищити надійність кріплення захисного ковпачка на утримувачі і надійно захищає адгезійну намотку в період, коли пристрій не використовується для чищення одягу, що дозволяє підвищити зручність його використання. Трапецеїдальна форма фланцевих виступів 10 забезпечує можливість щільного контакту поверхонь циліндричного виступу 9 і циліндричного паза 8. Пристрій, що заявляється, для чищення одягу простий у виготовленні, надійний і зручний у використанні і може бути виготовлений в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для чищення одягу, що містить знімну бобіну 1 з осьовим отвором і захисним ковпачком 2 з кришкою 3, змінну плівкову адгезійну намотку 4 на бобіні 1 і утримувач 5 бобіни, який виконаний з рукояткою 6 і з опорною частиною 7, на торці якої виконаний циліндричний паз 8 для фіксації захисного ковпачка 2, який відрізняється тим, що на внутрішній поверхні кришки 3 захисного ковпачка 2 виконаний циліндричний виступ 9, форма і розміри якого відповідають 1 UA 92745 U формі і розміру циліндричного паза 8, а в циліндричному пазу 8 виконані чотири фланцеві виступи 10 трапецеїдальної форми. 2 UA 92745 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
