Розширювач свердловин під набивні палі в зв’язних грунтах
Номер патенту: 55550
Опубліковано: 15.04.2003
Формула / Реферат
Розширювач свердловин під набивні палі в зв'язних ґрунтах, який містить гідродомкрат, вертикальну трубу, тягу, а також клини зі змінним кутом при вершині, які виконані із ланок, що шарнірно з'єднані між собою, який відрізняється тим, що робочий орган розширювача містить тільки два симетрично розташовані відносно тяги один навпроти одного клини, які шарнірно закріплені так, що кінці кожного клина розміщені біля стінки свердловини з протилежного боку від вершини клина.
Текст

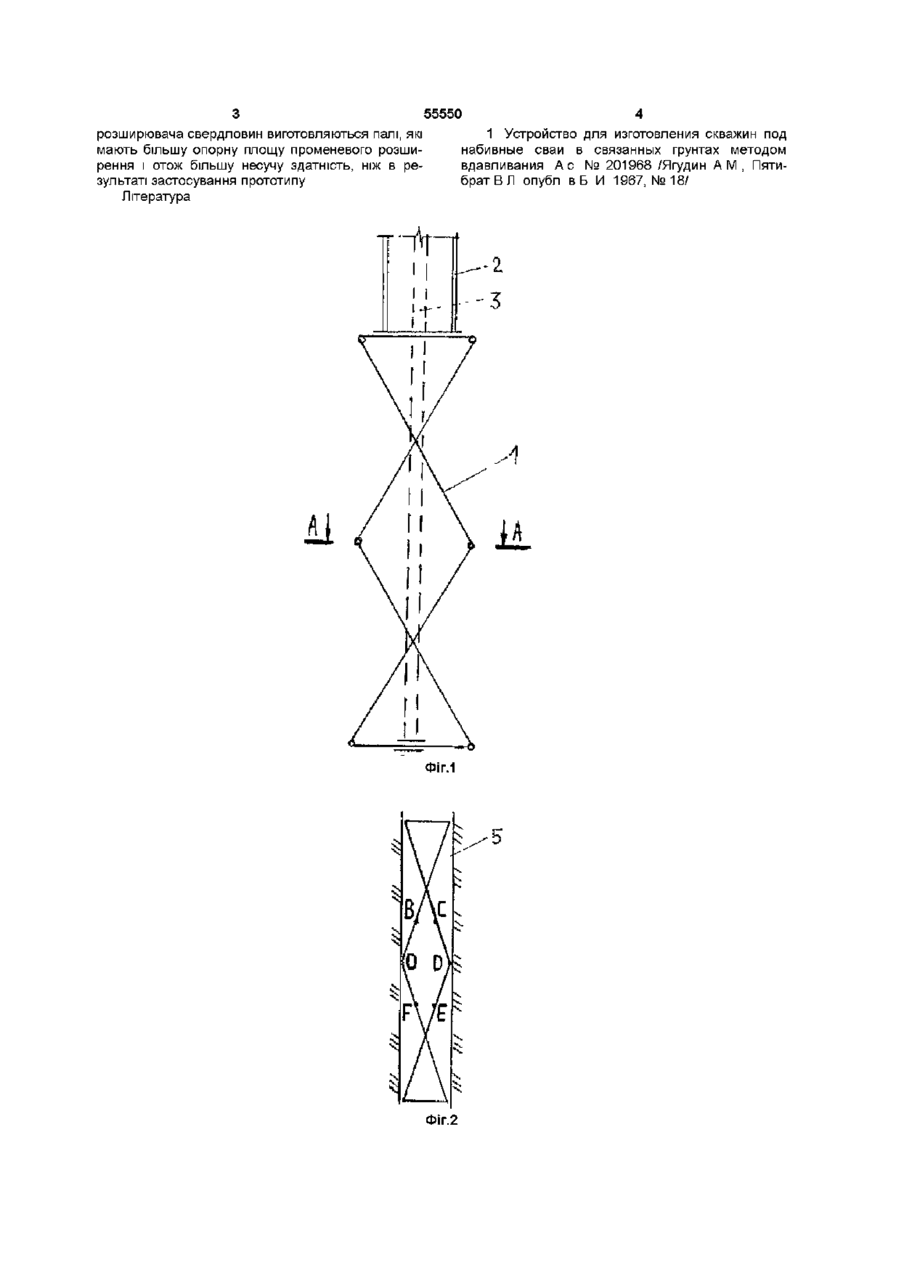

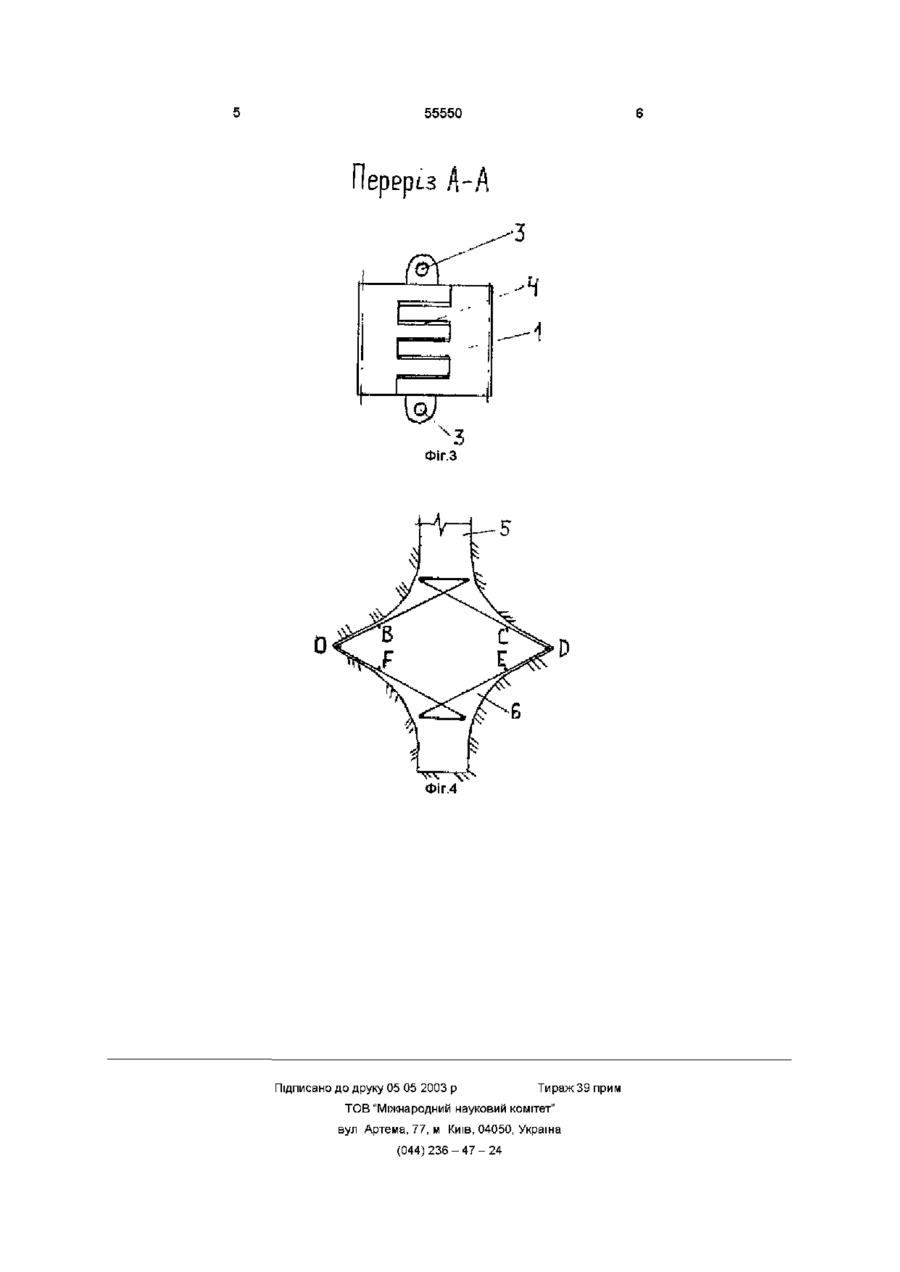

Розширювач свердловин під набивні палі в зв'язних ґрунтах, який містить гідродомкрат, вертикальну трубу, тягу, а також клини зі змінним кутом при вершині, які виконані із ланок, що шарнірно з'єднані між собою, який відрізняється тим, що робочий орган розширювача містить тільки два симетрично розташовані відносно тяги один навпроти одного клини, які шарнірно закріплені так, що КІНЦІ КОЖНОГО клина розміщені біля стінки свердловини з протилежного боку від вершини клина рення розширювач повертають навколо своєї осі на необхідний кут та роблять наступні променеві розширення На фіг 1 показані розріз робочого органа розширювача, зображені ланки 1 розширювача, труба 2 розширювача та тяга З На фіг 2 показаний переріз А - А робочого органа розширювача, зображені лопаті 1, тяга 3, щілини 4 в ланках в місцях їх перехрещень одна з одною На фіг 3 та фіг 4 зображені схеми робочого органа розширювача ВІДПОВІДНО В початковий момент занурення клинів у ґрунт та в кінцевий момент, показана свердловина 5 і утворена розширена порожнина в ґрунті 6 На фіг 3 точками О, В, С, D, Е, F помічений контур відомого робочого контура розширювача, що порівнюється, на фоні контура, що заявляється (цими точками фактично відмічено місце розташування шарнірів) При роботі розширювача (як прототипу так і того, що заявляється) занурення ланок у ґрунт відбувається за рахунок зменшення величини кутів ZBOP і ZCDE При цьому у прототипі точки В, С, Е та F залишаються на одній і тій же малій відстані від осі розширювача, а у пропонованого технічного рішення ці точки переходять в положення значно більш віддалене від осі, що видно із фіг 4 А це означає більшу глибину проникнення клина, що занурюється в ґрунт в пропонованому технічному рішенні в порівнянні з прототипом В результаті застосування пропонованого О о ю ю ю ю 55550 1 Устройство для изготовления скважин под набивные сваи в связанных грунтах методом вдавливания Ас № 201968 /Ягудин A M , ПятибратВЛ опубл в Б И 1967, №18/ розширювача свердловин виготовляються палі, які мають більшу опорну площу променевого розширення і отож більшу несучу здатність, ніж в результаті застосування прототипу Література А1 ФІГ.1 Фіг.2 55550 Переріз А~А Фіг.З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюHole reamer for cast-in-place piles in bound soils
Автори англійськоюDonchenko Pavlo Arkhypovych, Prianyk Serhii Petrovych
Назва патенту російськоюРасширитель скважин под забивные сваи в связанных грунтах
Автори російськоюДонченко Павел Архипович, Пряник Сергей Петрович
МПК / Мітки
МПК: E02D 3/02
Мітки: розширювач, свердловин, зв'язних, грунтах, палі, набивні
