Машина для чищення, прання, сушіння і прасування білизни і одягу

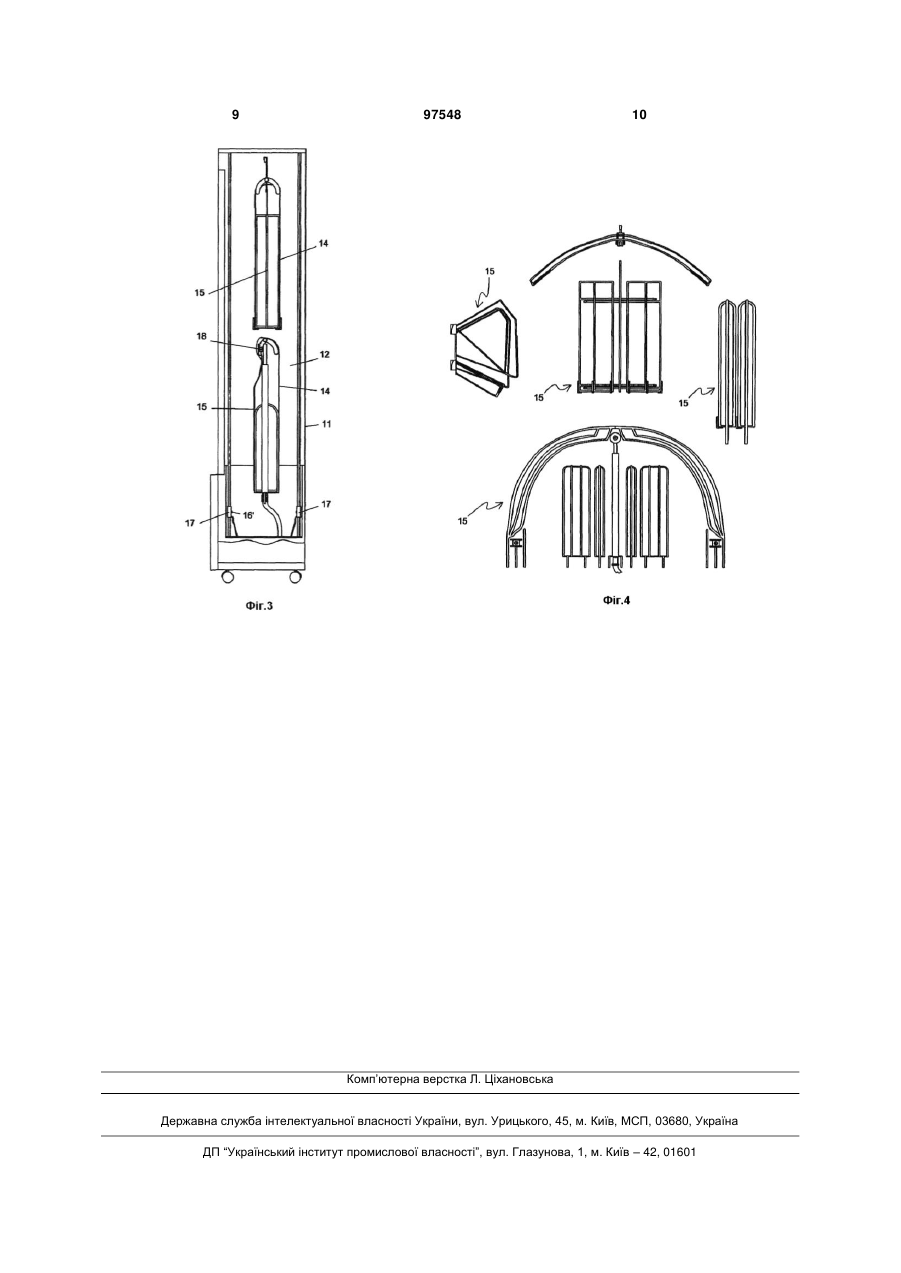

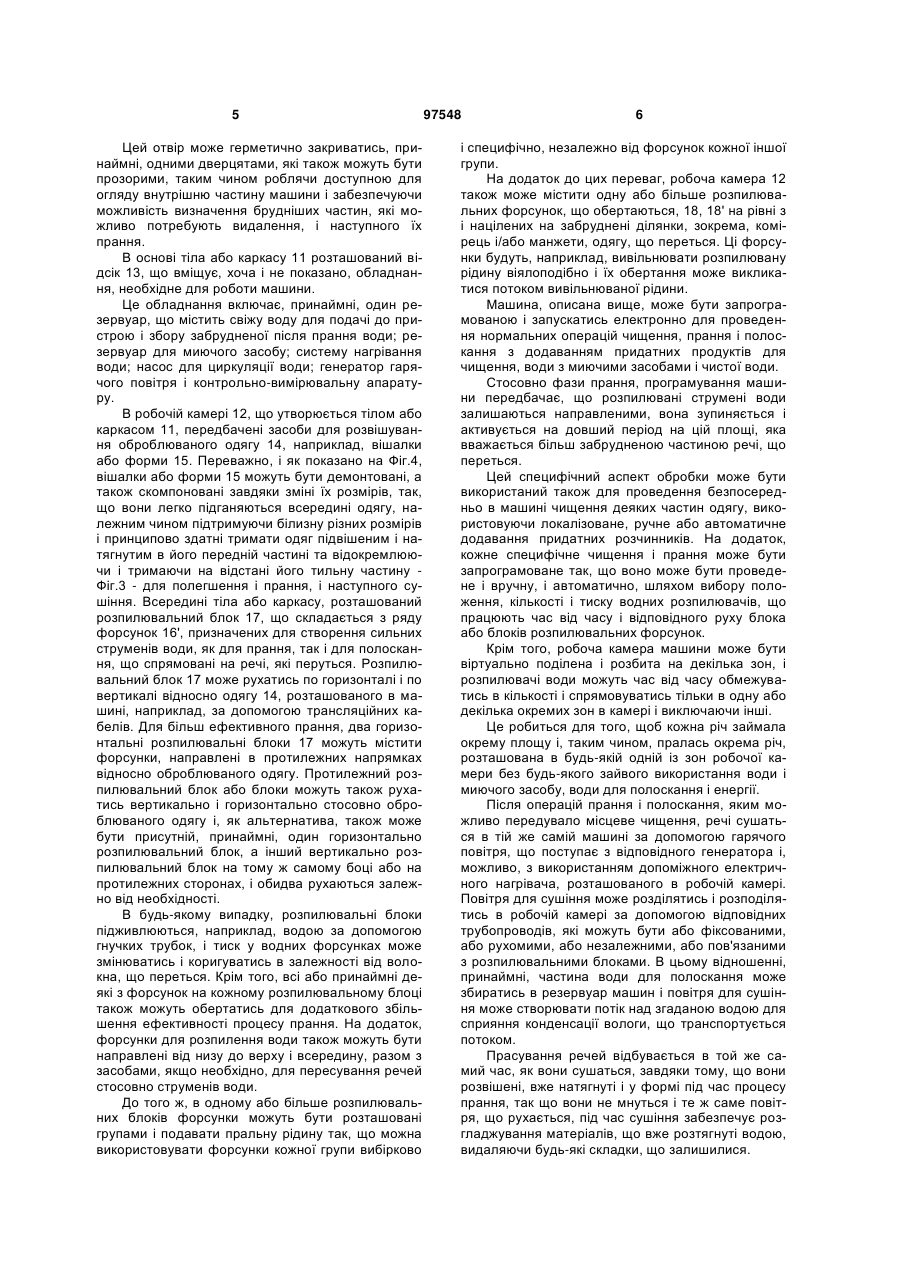

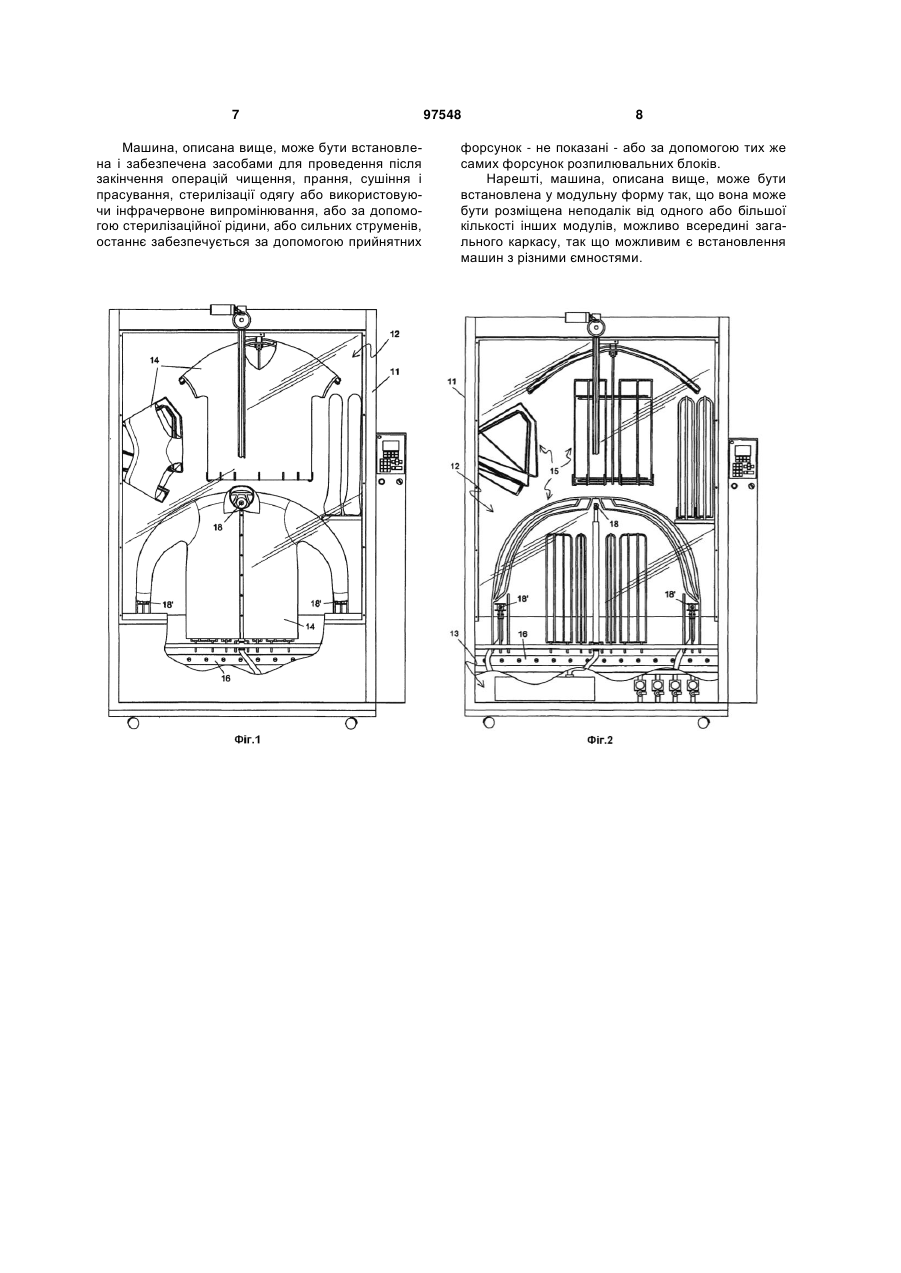

1. Багатофункціональна машина для пралень, що містить: - тіло або каркас (11), що утворює робочу камеру (12), герметично закриту і споряджену засобами (15) для розвішування елементів (14), таких як постільна білизна, білизна і одяг, що оброблюються, - засоби для прання і полоскання за допомогою рідини, - засоби для сушіння і прасування згаданих елементів, в той час, коли вони розвішені в згаданій робочій камері, яка відрізняється тим, що згадані засоби (15) для розвішування елементів (14) мають різні розміри для розвішування білизни різних розмірів і для підтримки кожного елемента (14), так що кожен елемент (14) є розтягнутим, і його передня частина відокремлена від його задньої частини. 2. Машина для пралень за пунктом 1, яка відрізняється тим, що як рідина для прання є вода, і в тілі або каркасі (11) передбачений принаймні один відсік (13), що вміщує устаткування для введення, розподілення і вивантаження води для прання, для завантаження і розподілення мийного засобу, для нагрівання води та генератор теплого повітря для сушіння і прасування білизни і контрольновимірювальна апаратура. 2 (19) 1 3 97548 4 пилювальний блок містить групи розпилювальних форсунок, використовуваних вибірково або одночасно. 11. Машина для пралень за будь-яким з попередніх пунктів, яка відрізняється тим, що містить принаймні одну форсунку для ручного або автоматичного обприскування певних частин оброблюваної речі рідиною для видалення плям. 12. Машина для пралень за будь-яким з попередніх пунктів, яка відрізняється тим, що містить засоби для програмування різних операційних ци клів шляхом вибору кількості або пересування розпилювача і тиску води для прання, часу сушіння і прасування в робочій камері. 13. Машина для пралень за пунктом 1, яка відрізняється тим, що містить засоби введення рідини для сухого чищення і засоби для збирання і повторного використання рідини. 14. Машина для пралень за будь-яким з попередніх пунктів, яка відрізняється тим, що тіло або каркас (11) закриваються принаймні спереду прозорими дверцятами. Галузь винаходу Цей винахід стосується машин для пралень, які використовуються загалом для чищення і прання постільної білизни, скатертин і білизни і для кінцевого сушіння і прасування. Рівень техніки Найбільш часто, принаймні, пральні машини для побутового використання призначені виключено для прання постільної білизни, скатертин і одягу (тут далі просто згадується як одяг). Ці машини можуть бути різних типів і з різними системами завантаження, але разом з тим відіпраний одяг і можливо висушений віджиманням при його обертанні, повинен бути вивантажений і розвішений на козли для білизни для висушування, перед проведенням кінцевого прасування використовуючи праску. Також добре відомими є так звані машини з функцією прання і сушіння, де одяг після прання висушується за допомогою теплого повітря, але його все ще необхідно доставати і потім прасувати. Однак, коли необхідно, для видалення плям з деяких частин одягу операцію зазвичай проводять вручну і часто відбувається тертя, перед його поміщенням в пральну машину, і відповідно місцеве кошлатення волокон. Цілі і короткий опис суті винаходу Однією з цілей цього винаходу є, з одного боку, одержання машини для використання в згаданій вище галузі і винайдення можливості проведення ряду операцій, таких як: видалення плям, прання, сушіння і прасування послідовно різних типів одягу, без видалення його з машини і виймання його з машини між операціями і, переважно, відпадає необхідність у використанні козел для білизни або праски. Іншою ціллю є одержання багатофункціональної машини, здатної також видаляти плями на місці перед процесом прання, не говорячи вже про особливе і вибіркове прання забруднених частин одягу. Ще однією ціллю винаходу є запропонування багатофункціональної машини, придатної для ефективного чищення як і з використанням води, так і сухого чищення, з використанням відповідних розчинників і, можливо, стерилізації почищеного одягу. Наступним аспектом винаходу є запропонування машини, придатної для інтенсивного видалення плям завдяки розпиленню рідин під тиском, що може пересувати оброблюваний одяг, з наступними перевагами: відсутнє кошлатення матеріалу, менше поглинається миючого засобу або розчинників, і тому зменшуються поточні витрати. Наступною ціллю винаходу є запропонування видалення плям, чищення, висушування і прасування, де можна розмежувати і обмежити зони обробки і забезпечити, принаймні, збереження енергії, робочої рідини і миючих засобів. Додатковою ціллю є запропонування машини, в якій прання відбувається за таких умов, що оброблюваний одяг не залишається для замочування, переважно, не руйнуються і не змінюються кольори кольорового одягу і не скидається забруднена барвниками рідина для прання. Додатковою ціллю винаходу є запропонування машини для видалення плям - чищення - прасування - висушування у формі модулю, який може бути з'єднаний з іншими подібними модулями, визначаючи їх ємність на основі кількості одягу, що чиститься, сушиться і прасується. Згадані вище цілі і переваги забезпечуються машиною для чищення плям, прання, сушіння і прасування за пунктом 1. Інші характерні аспекти такої машини стануть очевидними в наступних, залежних від першого, пунктах формули винаходу. Короткий опис малюнків Винахід буде проілюстровано більш детально в наступному описі з посиланням на додані ілюстративні і не обмежувальні малюнки, в яких: На Фіг.1 показаний приклад машини в схематичній формі згідно з винаходом з одягом, що переться; На Фіг.2 показаний повний вигляд спереду без одягу, що переться; На Фіг.3 показаний вертикальний поперечний переріз; і На Фіг.4 показані деякі приклади деяких вішалок або форм для тримання різних оброблюваних предметів всередині машини. Детальний опис винаходу В показаному прикладі, машина згідно з винаходом складається з тіла або каркасу 11, що утворює камеру обробки 12, яка має, принаймні, у передній частині отвір для доступу. 5 Цей отвір може герметично закриватись, принаймні, одними дверцятами, які також можуть бути прозорими, таким чином роблячи доступною для огляду внутрішню частину машини і забезпечуючи можливість визначення брудніших частин, які можливо потребують видалення, і наступного їх прання. В основі тіла або каркасу 11 розташований відсік 13, що вміщує, хоча і не показано, обладнання, необхідне для роботи машини. Це обладнання включає, принаймні, один резервуар, що містить свіжу воду для подачі до пристрою і збору забрудненої після прання води; резервуар для миючого засобу; систему нагрівання води; насос для циркуляції води; генератор гарячого повітря і контрольно-вимірювальну апаратуру. В робочій камері 12, що утворюється тілом або каркасом 11, передбачені засоби для розвішування оброблюваного одягу 14, наприклад, вішалки або форми 15. Переважно, і як показано на Фіг.4, вішалки або форми 15 можуть бути демонтовані, а також скомпоновані завдяки зміні їх розмірів, так, що вони легко підганяються всередині одягу, належним чином підтримуючи білизну різних розмірів і принципово здатні тримати одяг підвішеним і натягнутим в його передній частині та відокремлюючи і тримаючи на відстані його тильну частину Фіг.3 - для полегшення і прання, і наступного сушіння. Всередині тіла або каркасу, розташований розпилювальний блок 17, що складається з ряду форсунок 16', призначених для створення сильних струменів води, як для прання, так і для полоскання, що спрямовані на речі, які перуться. Розпилювальний блок 17 може рухатись по горизонталі і по вертикалі відносно одягу 14, розташованого в машині, наприклад, за допомогою трансляційних кабелів. Для більш ефективного прання, два горизонтальні розпилювальні блоки 17 можуть містити форсунки, направлені в протилежних напрямках відносно оброблюваного одягу. Протилежний розпилювальний блок або блоки можуть також рухатись вертикально і горизонтально стосовно оброблюваного одягу і, як альтернатива, також може бути присутній, принаймні, один горизонтально розпилювальний блок, а інший вертикально розпилювальний блок на тому ж самому боці або на протилежних сторонах, і обидва рухаються залежно від необхідності. В будь-якому випадку, розпилювальні блоки підживлюються, наприклад, водою за допомогою гнучких трубок, і тиск у водних форсунках може змінюватись і коригуватись в залежності від волокна, що переться. Крім того, всі або принаймні деякі з форсунок на кожному розпилювальному блоці також можуть обертатись для додаткового збільшення ефективності процесу прання. На додаток, форсунки для розпилення води також можуть бути направлені від низу до верху і всередину, разом з засобами, якщо необхідно, для пересування речей стосовно струменів води. До того ж, в одному або більше розпилювальних блоків форсунки можуть бути розташовані групами і подавати пральну рідину так, що можна використовувати форсунки кожної групи вибірково 97548 6 і специфічно, незалежно від форсунок кожної іншої групи. На додаток до цих переваг, робоча камера 12 також може містити одну або більше розпилювальних форсунок, що обертаються, 18, 18' на рівні з і націлених на забруднені ділянки, зокрема, комірець і/або манжети, одягу, що переться. Ці форсунки будуть, наприклад, вивільнювати розпилювану рідину віялоподібно і їх обертання може викликатися потоком вивільнюваної рідини. Машина, описана вище, може бути запрограмованою і запускатись електронно для проведення нормальних операцій чищення, прання і полоскання з додаванням придатних продуктів для чищення, води з миючими засобами і чистої води. Стосовно фази прання, програмування машини передбачає, що розпилювані струмені води залишаються направленими, вона зупиняється і активується на довший період на цій площі, яка вважається більш забрудненою частиною речі, що переться. Цей специфічний аспект обробки може бути використаний також для проведення безпосередньо в машині чищення деяких частин одягу, використовуючи локалізоване, ручне або автоматичне додавання придатних розчинників. На додаток, кожне специфічне чищення і прання може бути запрограмоване так, що воно може бути проведене і вручну, і автоматично, шляхом вибору положення, кількості і тиску водних розпилювачів, що працюють час від часу і відповідного руху блока або блоків розпилювальних форсунок. Крім того, робоча камера машини може бути віртуально поділена і розбита на декілька зон, і розпилювачі води можуть час від часу обмежуватись в кількості і спрямовуватись тільки в одну або декілька окремих зон в камері і виключаючи інші. Це робиться для того, щоб кожна річ займала окрему площу і, таким чином, пралась окрема річ, розташована в будь-якій одній із зон робочої камери без будь-якого зайвого використання води і миючого засобу, води для полоскання і енергії. Після операцій прання і полоскання, яким можливо передувало місцеве чищення, речі сушаться в тій же самій машині за допомогою гарячого повітря, що поступає з відповідного генератора і, можливо, з використанням допоміжного електричного нагрівача, розташованого в робочій камері. Повітря для сушіння може розділятись і розподілятись в робочій камері за допомогою відповідних трубопроводів, які можуть бути або фіксованими, або рухомими, або незалежними, або пов'язаними з розпилювальними блоками. В цьому відношенні, принаймні, частина води для полоскання може збиратись в резервуар машин і повітря для сушіння може створювати потік над згаданою водою для сприяння конденсації вологи, що транспортується потоком. Прасування речей відбувається в той же самий час, як вони сушаться, завдяки тому, що вони розвішені, вже натягнуті і у формі під час процесу прання, так що вони не мнуться і те ж саме повітря, що рухається, під час сушіння забезпечує розгладжування матеріалів, що вже розтягнуті водою, видаляючи будь-які складки, що залишилися. 7 Машина, описана вище, може бути встановлена і забезпечена засобами для проведення після закінчення операцій чищення, прання, сушіння і прасування, стерилізації одягу або використовуючи інфрачервоне випромінювання, або за допомогою стерилізаційної рідини, або сильних струменів, останнє забезпечується за допомогою прийнятних 97548 8 форсунок - не показані - або за допомогою тих же самих форсунок розпилювальних блоків. Нарешті, машина, описана вище, може бути встановлена у модульну форму так, що вона може бути розміщена неподалік від одного або більшої кількості інших модулів, можливо всередині загального каркасу, так що можливим є встановлення машин з різними ємностями. 9 97548 10 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
