Пристрій для витяжки забрудненого повітря

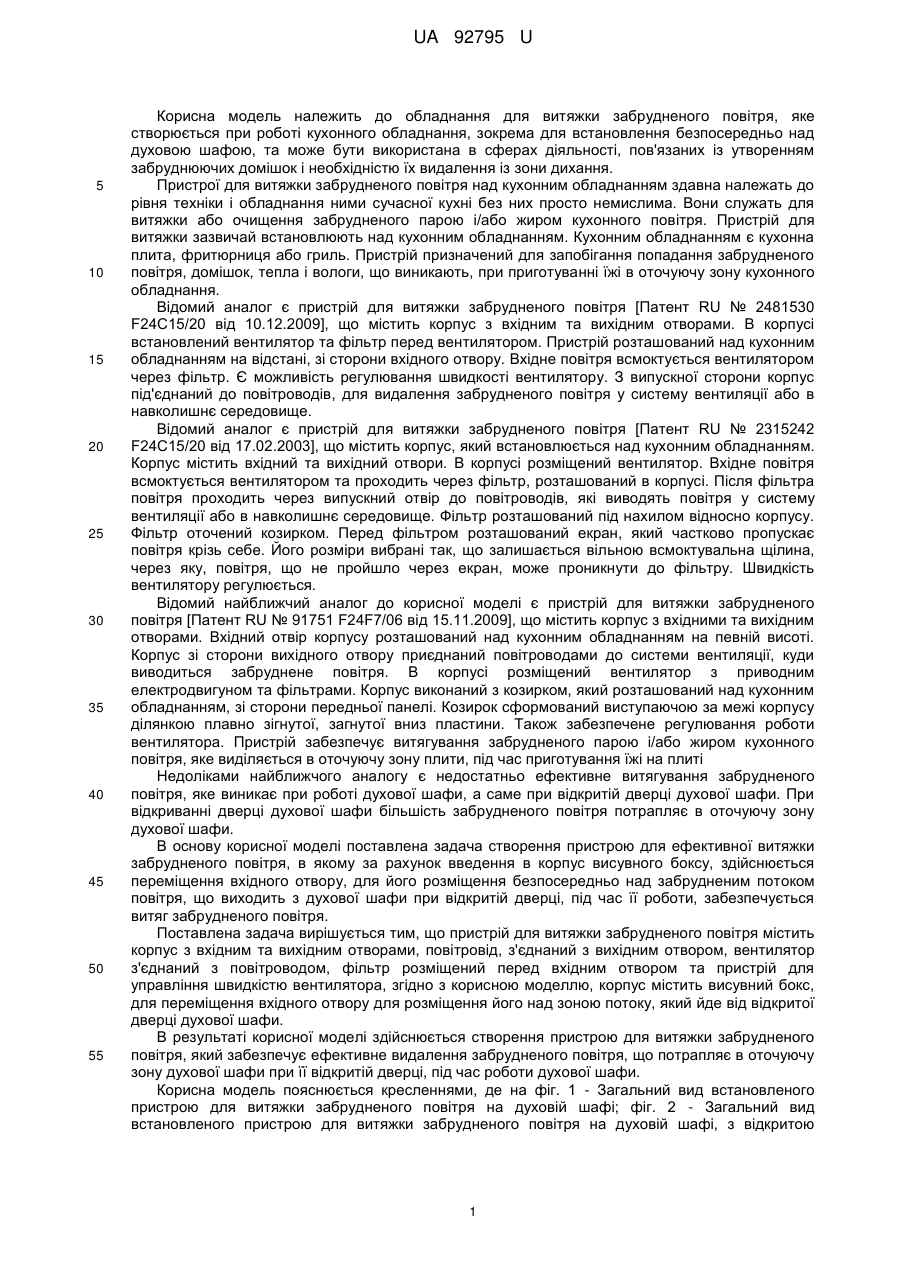

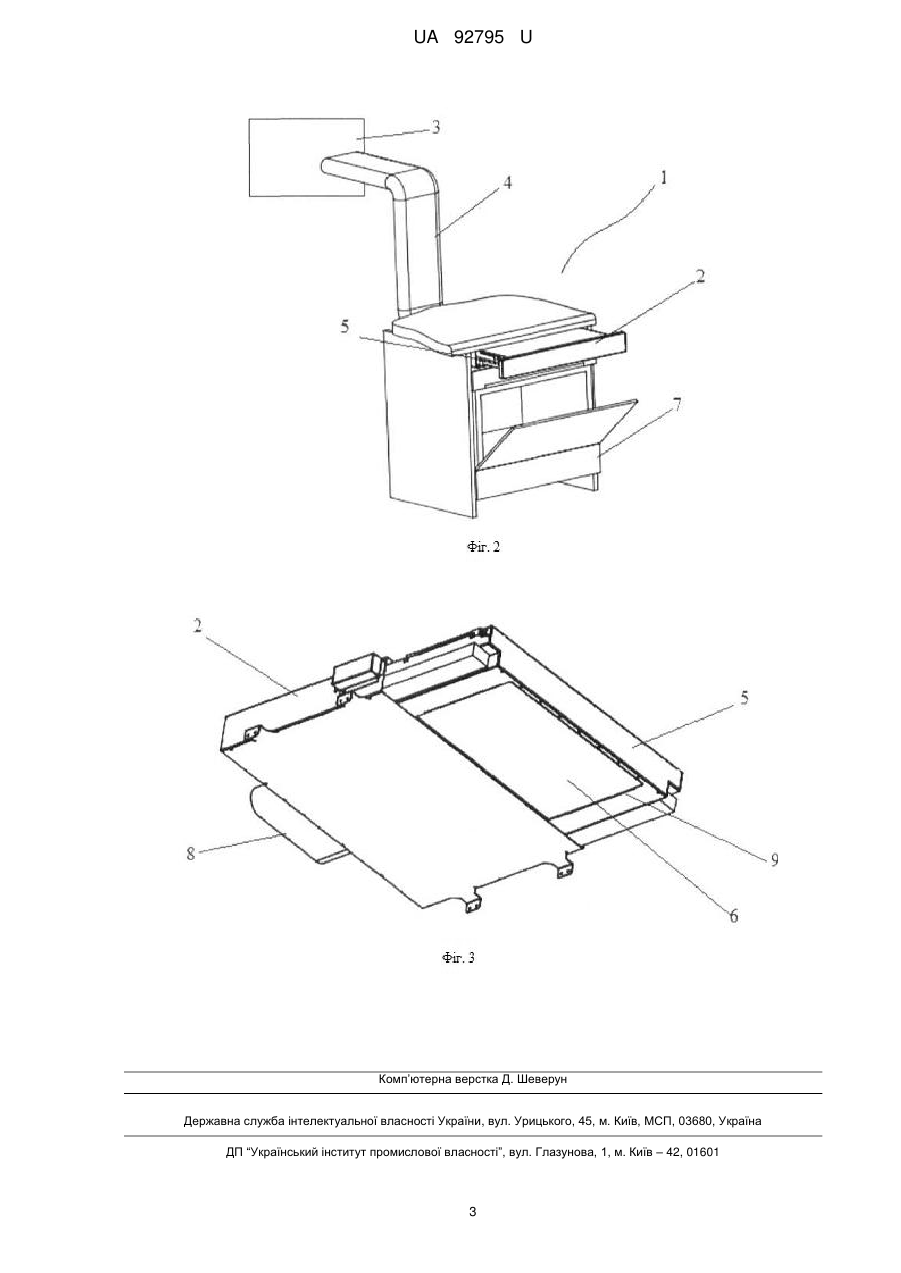

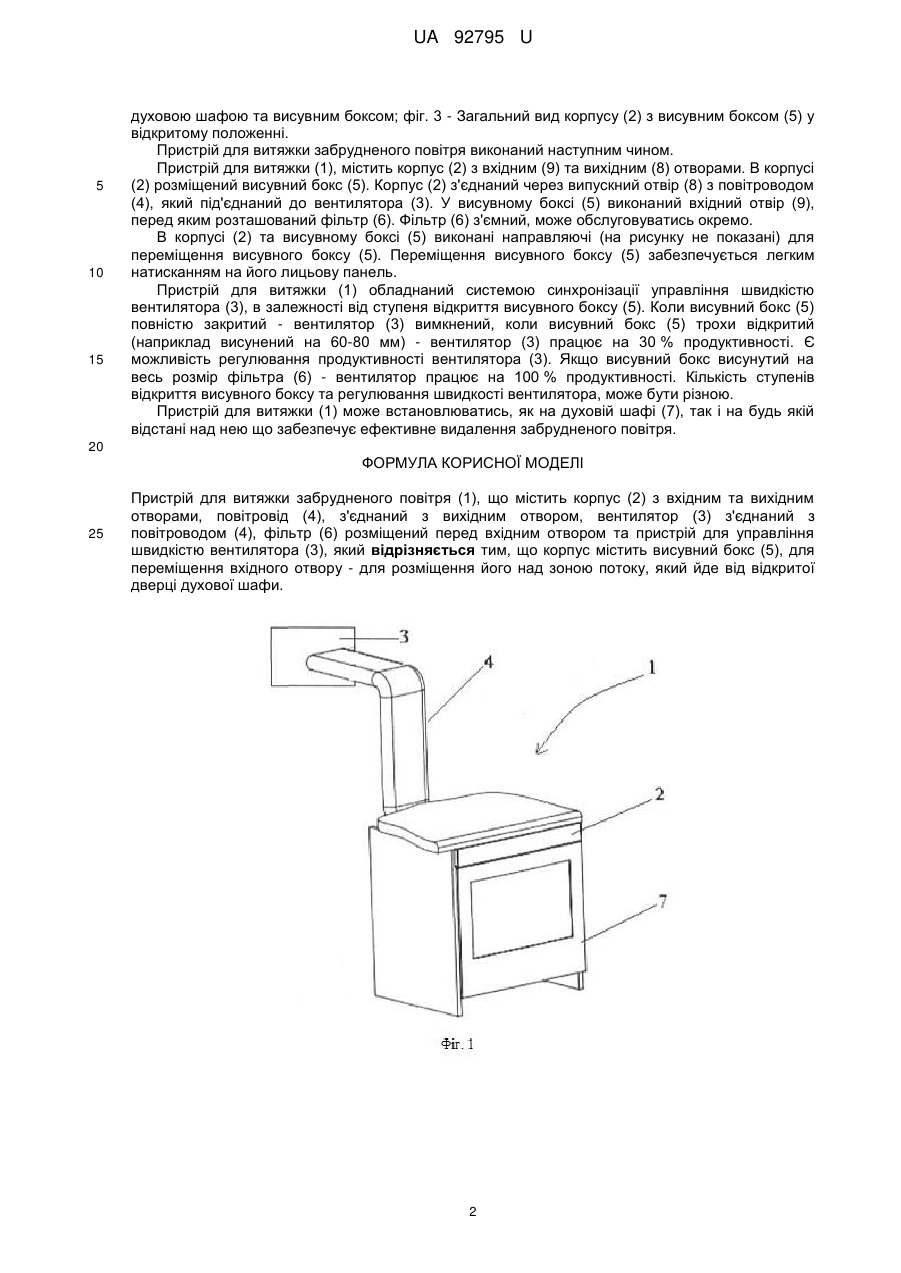

Реферат: Пристрій для витяжки забрудненого повітря містить корпус з вхідним та вихідним отворами, повітровід, з'єднаний з вихідним отвором, вентилятор з'єднаний з повітроводом, фільтр розміщений перед вхідним отвором та пристрій для управління швидкістю вентилятора. Корпус містить висувний бокс, для переміщення вхідного отвору - для розміщення його над зоною потоку, який йде від відкритої дверці духової шафи. UA 92795 U (54) ПРИСТРІЙ ДЛЯ ВИТЯЖКИ ЗАБРУДНЕНОГО ПОВІТРЯ UA 92795 U UA 92795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для витяжки забрудненого повітря, яке створюється при роботі кухонного обладнання, зокрема для встановлення безпосередньо над духовою шафою, та може бути використана в сферах діяльності, пов'язаних із утворенням забруднюючих домішок і необхідністю їх видалення із зони дихання. Пристрої для витяжки забрудненого повітря над кухонним обладнанням здавна належать до рівня техніки і обладнання ними сучасної кухні без них просто немислима. Вони служать для витяжки або очищення забрудненого парою і/або жиром кухонного повітря. Пристрій для витяжки зазвичай встановлюють над кухонним обладнанням. Кухонним обладнанням є кухонна плита, фритюрниця або гриль. Пристрій призначений для запобігання попадання забрудненого повітря, домішок, тепла і вологи, що виникають, при приготуванні їжі в оточуючу зону кухонного обладнання. Відомий аналог є пристрій для витяжки забрудненого повітря [Патент RU № 2481530 F24C15/20 від 10.12.2009], що містить корпус з вхідним та вихідним отворами. В корпусі встановлений вентилятор та фільтр перед вентилятором. Пристрій розташований над кухонним обладнанням на відстані, зі сторони вхідного отвору. Вхідне повітря всмоктується вентилятором через фільтр. Є можливість регулювання швидкості вентилятору. З випускної сторони корпус під'єднаний до повітроводів, для видалення забрудненого повітря у систему вентиляції або в навколишнє середовище. Відомий аналог є пристрій для витяжки забрудненого повітря [Патент RU № 2315242 F24C15/20 від 17.02.2003], що містить корпус, який встановлюється над кухонним обладнанням. Корпус містить вхідний та вихідний отвори. В корпусі розміщений вентилятор. Вхідне повітря всмоктується вентилятором та проходить через фільтр, розташований в корпусі. Після фільтра повітря проходить через випускний отвір до повітроводів, які виводять повітря у систему вентиляції або в навколишнє середовище. Фільтр розташований під нахилом відносно корпусу. Фільтр оточений козирком. Перед фільтром розташований екран, який частково пропускає повітря крізь себе. Його розміри вибрані так, що залишається вільною всмоктувальна щілина, через яку, повітря, що не пройшло через екран, може проникнути до фільтру. Швидкість вентилятору регулюється. Відомий найближчий аналог до корисної моделі є пристрій для витяжки забрудненого повітря [Патент RU № 91751 F24F7/06 від 15.11.2009], що містить корпус з вхідними та вихідним отворами. Вхідний отвір корпусу розташований над кухонним обладнанням на певній висоті. Корпус зі сторони вихідного отвору приєднаний повітроводами до системи вентиляції, куди виводиться забруднене повітря. В корпусі розміщений вентилятор з приводним електродвигуном та фільтрами. Корпус виконаний з козирком, який розташований над кухонним обладнанням, зі сторони передньої панелі. Козирок сформований виступаючою за межі корпусу ділянкою плавно зігнутої, загнутої вниз пластини. Також забезпечене регулювання роботи вентилятора. Пристрій забезпечує витягування забрудненого парою і/або жиром кухонного повітря, яке виділяється в оточуючу зону плити, під час приготування їжі на плиті Недоліками найближчого аналогу є недостатньо ефективне витягування забрудненого повітря, яке виникає при роботі духової шафи, а саме при відкритій дверці духової шафи. При відкриванні дверці духової шафи більшість забрудненого повітря потрапляє в оточуючу зону духової шафи. В основу корисної моделі поставлена задача створення пристрою для ефективної витяжки забрудненого повітря, в якому за рахунок введення в корпус висувного боксу, здійснюється переміщення вхідного отвору, для його розміщення безпосередньо над забрудненим потоком повітря, що виходить з духової шафи при відкритій дверці, під час її роботи, забезпечується витяг забрудненого повітря. Поставлена задача вирішується тим, що пристрій для витяжки забрудненого повітря містить корпус з вхідним та вихідним отворами, повітровід, з'єднаний з вихідним отвором, вентилятор з'єднаний з повітроводом, фільтр розміщений перед вхідним отвором та пристрій для управління швидкістю вентилятора, згідно з корисною моделлю, корпус містить висувний бокс, для переміщення вхідного отвору для розміщення його над зоною потоку, який йде від відкритої дверці духової шафи. В результаті корисної моделі здійснюється створення пристрою для витяжки забрудненого повітря, який забезпечує ефективне видалення забрудненого повітря, що потрапляє в оточуючу зону духової шафи при її відкритій дверці, під час роботи духової шафи. Корисна модель пояснюється кресленнями, де на фіг. 1 - Загальний вид встановленого пристрою для витяжки забрудненого повітря на духовій шафі; фіг. 2 - Загальний вид встановленого пристрою для витяжки забрудненого повітря на духовій шафі, з відкритою 1 UA 92795 U 5 10 15 духовою шафою та висувним боксом; фіг. 3 - Загальний вид корпусу (2) з висувним боксом (5) у відкритому положенні. Пристрій для витяжки забрудненого повітря виконаний наступним чином. Пристрій для витяжки (1), містить корпус (2) з вхідним (9) та вихідним (8) отворами. В корпусі (2) розміщений висувний бокс (5). Корпус (2) з'єднаний через випускний отвір (8) з повітроводом (4), який під'єднаний до вентилятора (3). У висувному боксі (5) виконаний вхідний отвір (9), перед яким розташований фільтр (6). Фільтр (6) з'ємний, може обслуговуватись окремо. В корпусі (2) та висувному боксі (5) виконані направляючі (на рисунку не показані) для переміщення висувного боксу (5). Переміщення висувного боксу (5) забезпечується легким натисканням на його лицьову панель. Пристрій для витяжки (1) обладнаний системою синхронізації управління швидкістю вентилятора (3), в залежності від ступеня відкриття висувного боксу (5). Коли висувний бокс (5) повністю закритий - вентилятор (3) вимкнений, коли висувний бокс (5) трохи відкритий (наприклад висунений на 60-80 мм) - вентилятор (3) працює на 30 % продуктивності. Є можливість регулювання продуктивності вентилятора (3). Якщо висувний бокс висунутий на весь розмір фільтра (6) - вентилятор працює на 100 % продуктивності. Кількість ступенів відкриття висувного боксу та регулювання швидкості вентилятора, може бути різною. Пристрій для витяжки (1) може встановлюватись, як на духовій шафі (7), так і на будь якій відстані над нею що забезпечує ефективне видалення забрудненого повітря. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для витяжки забрудненого повітря (1), що містить корпус (2) з вхідним та вихідним отворами, повітровід (4), з'єднаний з вихідним отвором, вентилятор (3) з'єднаний з повітроводом (4), фільтр (6) розміщений перед вхідним отвором та пристрій для управління швидкістю вентилятора (3), який відрізняється тим, що корпус містить висувний бокс (5), для переміщення вхідного отвору - для розміщення його над зоною потоку, який йде від відкритої дверці духової шафи. 2 UA 92795 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
