Пристрій для подачі у форму будівельної суміші, переважно склофібробетону

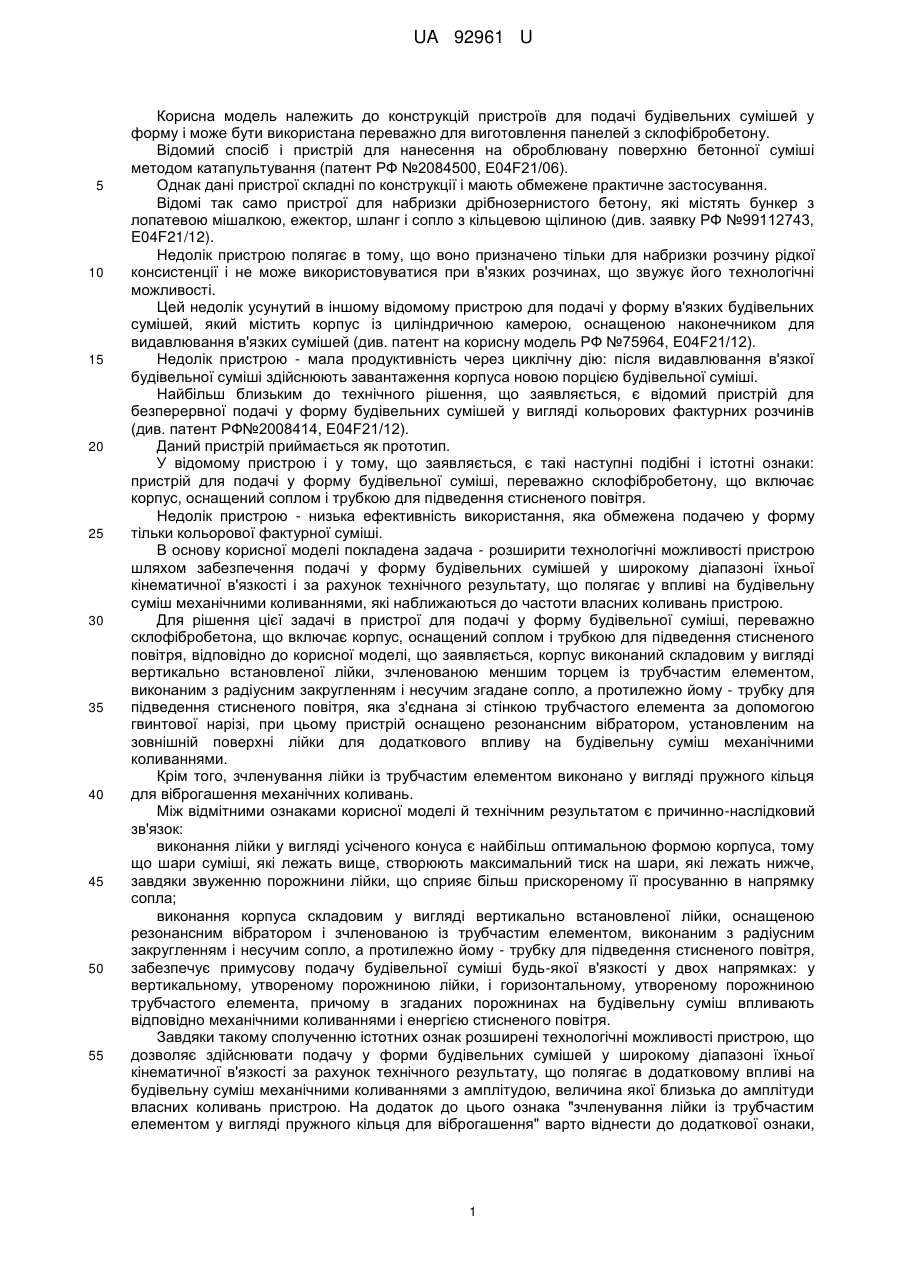

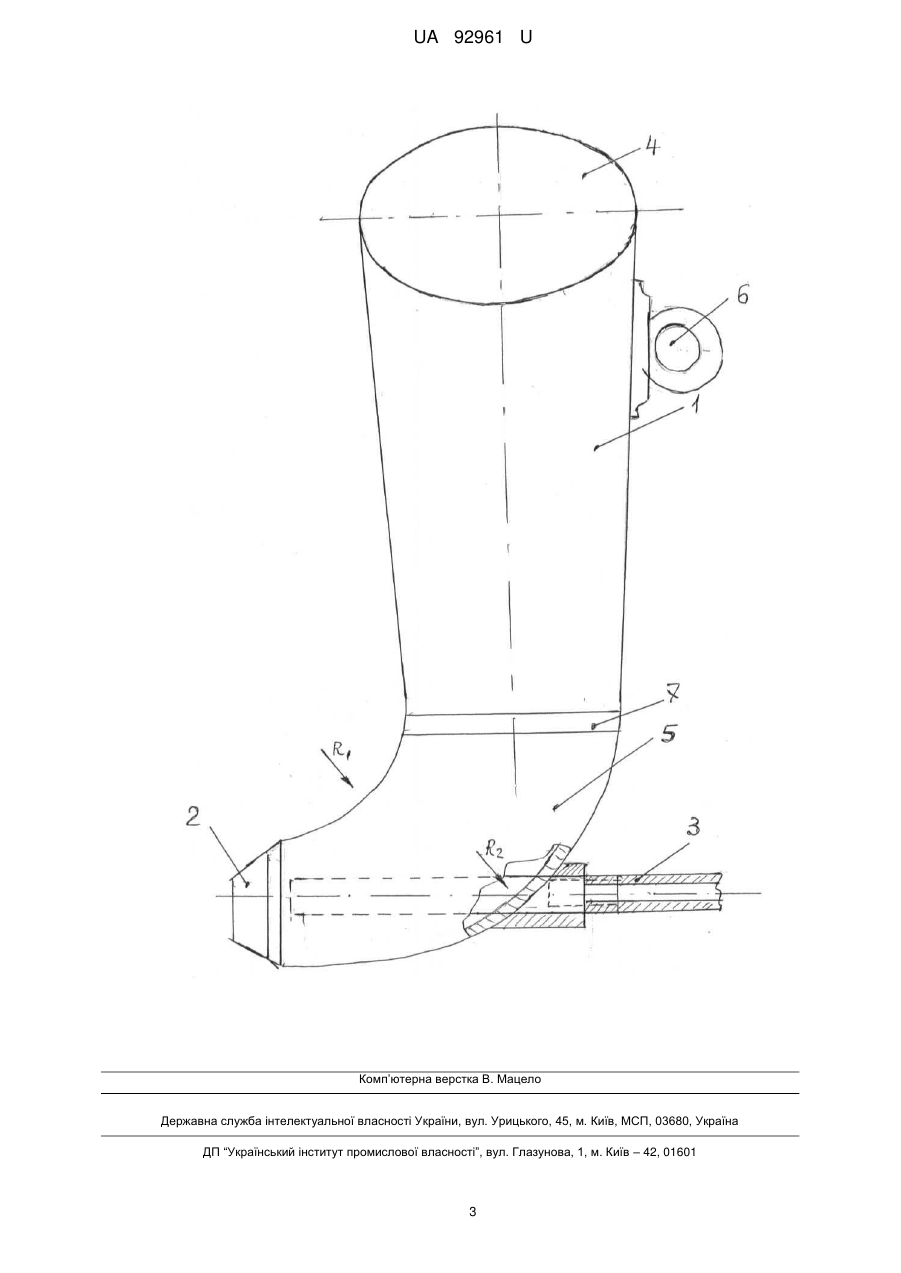

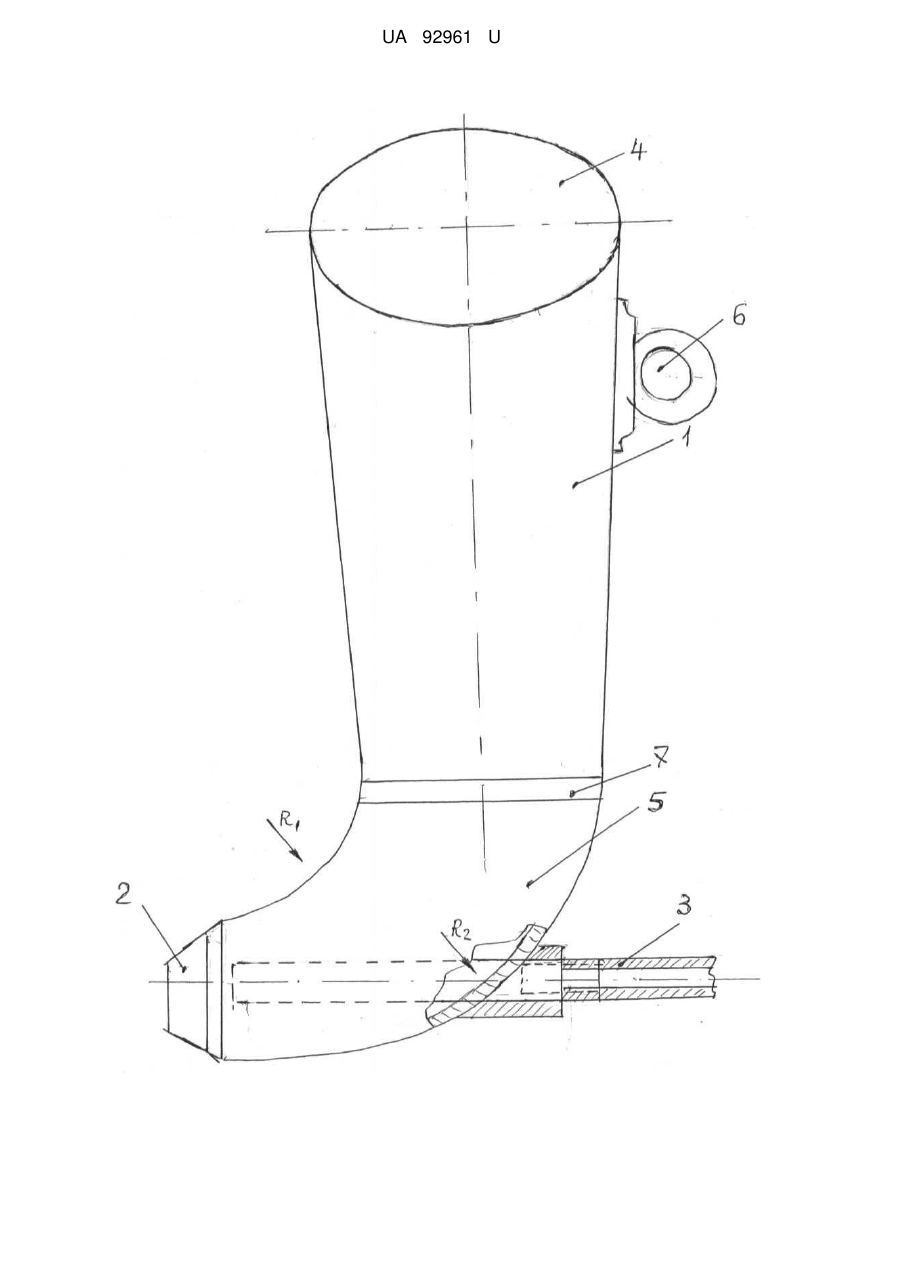

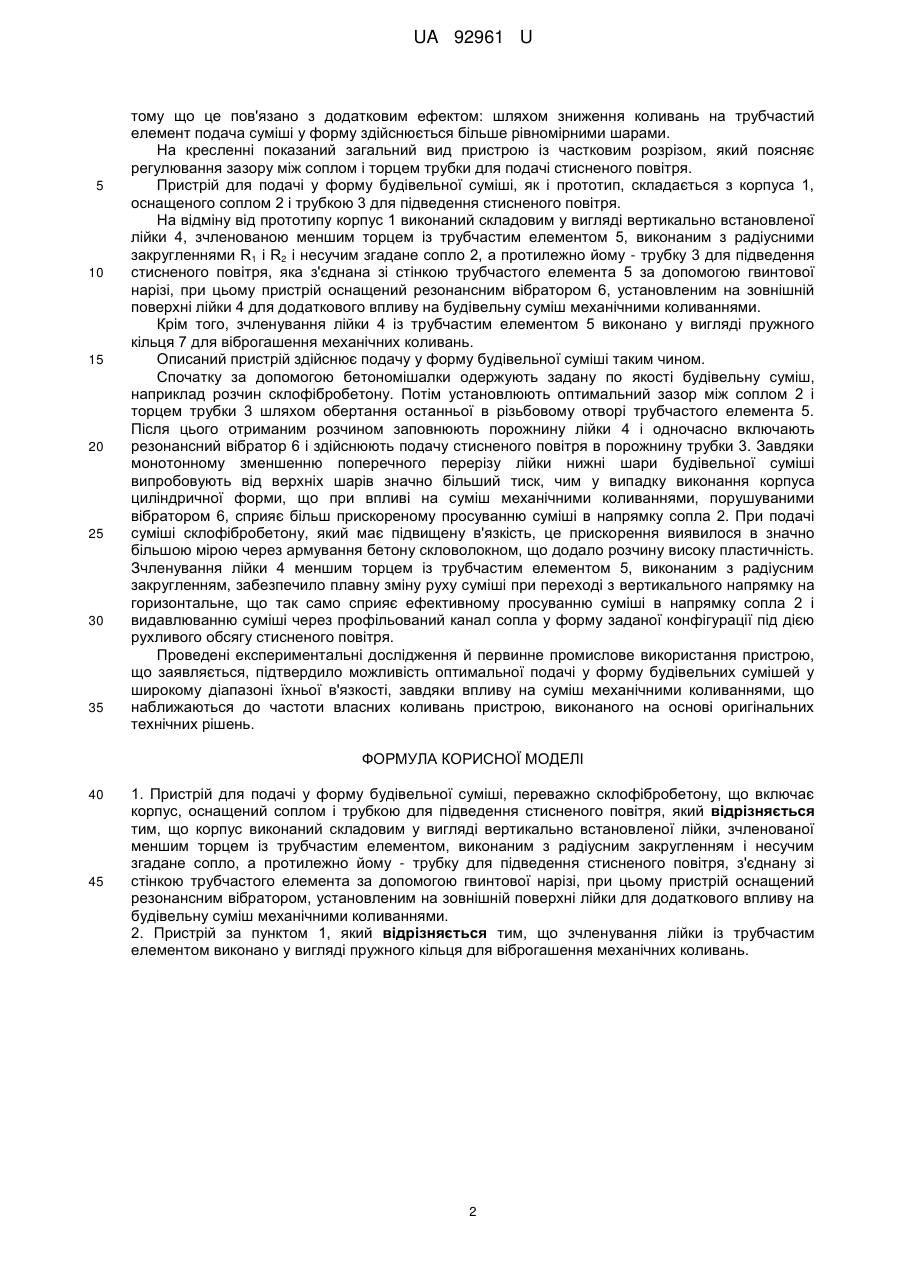

Реферат: UA 92961 U UA 92961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій пристроїв для подачі будівельних сумішей у форму і може бути використана переважно для виготовлення панелей з склофібробетону. Відомий спосіб і пристрій для нанесення на оброблювану поверхню бетонної суміші методом катапультування (патент РФ №2084500, E04F21/06). Однак дані пристрої складні по конструкції і мають обмежене практичне застосування. Відомі так само пристрої для набризки дрібнозернистого бетону, які містять бункер з лопатевою мішалкою, ежектор, шланг і сопло з кільцевою щілиною (див. заявку РФ №99112743, E04F21/12). Недолік пристрою полягає в тому, що воно призначено тільки для набризки розчину рідкої консистенції і не може використовуватися при в'язких розчинах, що звужує його технологічні можливості. Цей недолік усунутий в іншому відомому пристрою для подачі у форму в'язких будівельних сумішей, який містить корпус із циліндричною камерою, оснащеною наконечником для видавлювання в'язких сумішей (див. патент на корисну модель РФ №75964, E04F21/12). Недолік пристрою - мала продуктивність через циклічну дію: після видавлювання в'язкої будівельної суміші здійснюють завантаження корпуса новою порцією будівельної суміші. Найбільш близьким до технічного рішення, що заявляється, є відомий пристрій для безперервної подачі у форму будівельних сумішей у вигляді кольорових фактурних розчинів (див. патент РФ№2008414, E04F21/12). Даний пристрій приймається як прототип. У відомому пристрою і у тому, що заявляється, є такі наступні подібні і істотні ознаки: пристрій для подачі у форму будівельної суміші, переважно склофібробетону, що включає корпус, оснащений соплом і трубкою для підведення стисненого повітря. Недолік пристрою - низька ефективність використання, яка обмежена подачею у форму тільки кольорової фактурної суміші. В основу корисної моделі покладена задача - розширити технологічні можливості пристрою шляхом забезпечення подачі у форму будівельних сумішей у широкому діапазоні їхньої кінематичної в'язкості і за рахунок технічного результату, що полягає у впливі на будівельну суміш механічними коливаннями, які наближаються до частоти власних коливань пристрою. Для рішення цієї задачі в пристрої для подачі у форму будівельної суміші, переважно склофібробетона, що включає корпус, оснащений соплом і трубкою для підведення стисненого повітря, відповідно до корисної моделі, що заявляється, корпус виконаний складовим у вигляді вертикально встановленої лійки, зчленованою меншим торцем із трубчастим елементом, виконаним з радіусним закругленням і несучим згадане сопло, а протилежно йому - трубку для підведення стисненого повітря, яка з'єднана зі стінкою трубчастого елемента за допомогою гвинтової нарізі, при цьому пристрій оснащено резонансним вібратором, установленим на зовнішній поверхні лійки для додаткового впливу на будівельну суміш механічними коливаннями. Крім того, зчленування лійки із трубчастим елементом виконано у вигляді пружного кільця для віброгашення механічних коливань. Між відмітними ознаками корисної моделі й технічним результатом є причинно-наслідковий зв'язок: виконання лійки у вигляді усіченого конуса є найбільш оптимальною формою корпуса, тому що шари суміші, які лежать вище, створюють максимальний тиск на шари, які лежать нижче, завдяки звуженню порожнини лійки, що сприяє більш прискореному її просуванню в напрямку сопла; виконання корпуса складовим у вигляді вертикально встановленої лійки, оснащеною резонансним вібратором і зчленованою із трубчастим елементом, виконаним з радіусним закругленням і несучим сопло, а протилежно йому - трубку для підведення стисненого повітря, забезпечує примусову подачу будівельної суміші будь-якої в'язкості у двох напрямках: у вертикальному, утвореному порожниною лійки, і горизонтальному, утвореному порожниною трубчастого елемента, причому в згаданих порожнинах на будівельну суміш впливають відповідно механічними коливаннями і енергією стисненого повітря. Завдяки такому сполученню істотних ознак розширені технологічні можливості пристрою, що дозволяє здійснювати подачу у форми будівельних сумішей у широкому діапазоні їхньої кінематичної в'язкості за рахунок технічного результату, що полягає в додатковому впливі на будівельну суміш механічними коливаннями з амплітудою, величина якої близька до амплітуди власних коливань пристрою. На додаток до цього ознака "зчленування лійки із трубчастим елементом у вигляді пружного кільця для віброгашення" варто віднести до додаткової ознаки, 1 UA 92961 U 5 10 15 20 25 30 35 тому що це пов'язано з додатковим ефектом: шляхом зниження коливань на трубчастий елемент подача суміші у форму здійснюється більше рівномірними шарами. На кресленні показаний загальний вид пристрою із частковим розрізом, який поясняє регулювання зазору між соплом і торцем трубки для подачі стисненого повітря. Пристрій для подачі у форму будівельної суміші, як і прототип, складається з корпуса 1, оснащеного соплом 2 і трубкою 3 для підведення стисненого повітря. На відміну від прототипу корпус 1 виконаний складовим у вигляді вертикально встановленої лійки 4, зчленованою меншим торцем із трубчастим елементом 5, виконаним з радіусними закругленнями R1 і R2 і несучим згадане сопло 2, а протилежно йому - трубку 3 для підведення стисненого повітря, яка з'єднана зі стінкою трубчастого елемента 5 за допомогою гвинтової нарізі, при цьому пристрій оснащений резонансним вібратором 6, установленим на зовнішній поверхні лійки 4 для додаткового впливу на будівельну суміш механічними коливаннями. Крім того, зчленування лійки 4 із трубчастим елементом 5 виконано у вигляді пружного кільця 7 для віброгашення механічних коливань. Описаний пристрій здійснює подачу у форму будівельної суміші таким чином. Спочатку за допомогою бетономішалки одержують задану по якості будівельну суміш, наприклад розчин склофібробетону. Потім установлюють оптимальний зазор між соплом 2 і торцем трубки 3 шляхом обертання останньої в різьбовому отворі трубчастого елемента 5. Після цього отриманим розчином заповнюють порожнину лійки 4 і одночасно включають резонансний вібратор 6 і здійснюють подачу стисненого повітря в порожнину трубки 3. Завдяки монотонному зменшенню поперечного перерізу лійки нижні шари будівельної суміші випробовують від верхніх шарів значно більший тиск, чим у випадку виконання корпуса циліндричної форми, що при впливі на суміш механічними коливаннями, порушуваними вібратором 6, сприяє більш прискореному просуванню суміші в напрямку сопла 2. При подачі суміші склофібробетону, який має підвищену в'язкість, це прискорення виявилося в значно більшою мірою через армування бетону скловолокном, що додало розчину високу пластичність. Зчленування лійки 4 меншим торцем із трубчастим елементом 5, виконаним з радіусним закругленням, забезпечило плавну зміну руху суміші при переході з вертикального напрямку на горизонтальне, що так само сприяє ефективному просуванню суміші в напрямку сопла 2 і видавлюванню суміші через профільований канал сопла у форму заданої конфігурації під дією рухливого обсягу стисненого повітря. Проведені експериментальні дослідження й первинне промислове використання пристрою, що заявляється, підтвердило можливість оптимальної подачі у форму будівельних сумішей у широкому діапазоні їхньої в'язкості, завдяки впливу на суміш механічними коливаннями, що наближаються до частоти власних коливань пристрою, виконаного на основі оригінальних технічних рішень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для подачі у форму будівельної суміші, переважно склофібробетону, що включає корпус, оснащений соплом і трубкою для підведення стисненого повітря, який відрізняється тим, що корпус виконаний складовим у вигляді вертикально встановленої лійки, зчленованої меншим торцем із трубчастим елементом, виконаним з радіусним закругленням і несучим згадане сопло, а протилежно йому - трубку для підведення стисненого повітря, з'єднану зі стінкою трубчастого елемента за допомогою гвинтової нарізі, при цьому пристрій оснащений резонансним вібратором, установленим на зовнішній поверхні лійки для додаткового впливу на будівельну суміш механічними коливаннями. 2. Пристрій за пунктом 1, який відрізняється тим, що зчленування лійки із трубчастим елементом виконано у вигляді пружного кільця для віброгашення механічних коливань. 2 UA 92961 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
