Пристрій для виготовлення незнімної будівельної опалубки
Номер патенту: 40551
Опубліковано: 10.04.2009
Автори: Куценко Олександр Вікторович, Савченко Віктор Степанович, Желудов Ігор Миколайович
Формула / Реферат
1. Пристрій для виготовлення незнімної будівельної опалубки, який містить камеру агломерації з системою підведення пари та виведення з неї повітря і конденсату та виштовхувач сформованої опалубки, який відрізняється тим, що як виштовхувач використовують поршень з неплоскою поверхнею, що перпендикулярна поздовжній осі камери агломерації, і виконаною збільшеною, щонайменше в 1,5 рази, у порівнянні з поперечним перерізом камери агломерації.
2. Пристрій за п. 1, який відрізняється тим, що додатково містить камеру стабілізації, сполучену з камерою агломерації.
Текст

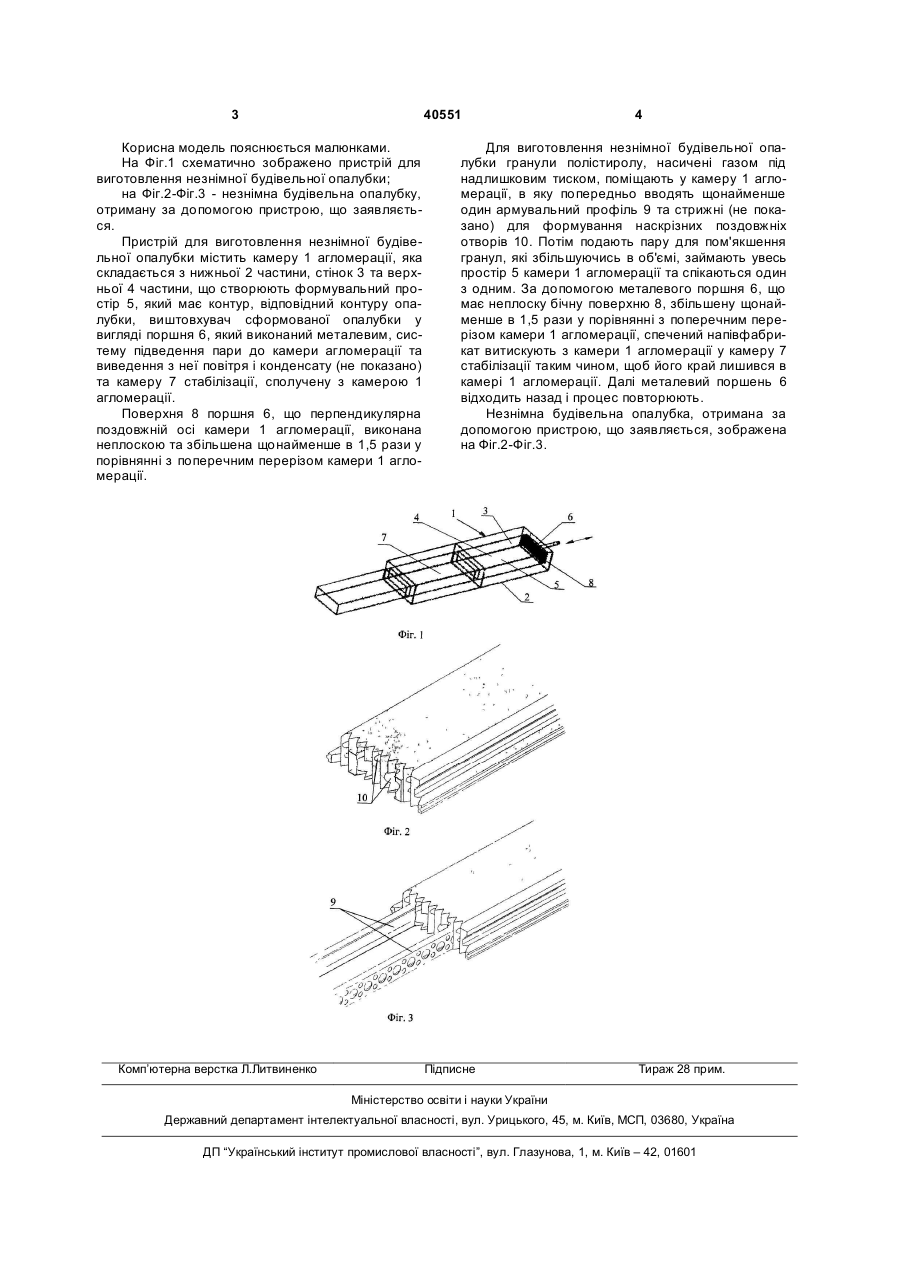

1. Пристрій для виготовлення незнімної будівельної опалубки, який містить камеру агломерації з системою підведення пари та виведення з неї 3 40551 Корисна модель пояснюється малюнками. На Фіг.1 схематично зображено пристрій для виготовлення незнімної будівельної опалубки; на Фіг.2-Фіг.3 - незнімна будівельна опалубку, отриману за допомогою пристрою, що заявляється. Пристрій для виготовлення незнімної будівельної опалубки містить камеру 1 агломерації, яка складається з нижньої 2 частини, стінок 3 та верхньої 4 частини, що створюють формувальний простір 5, який має контур, відповідний контуру опалубки, виштовхувач сформованої опалубки у вигляді поршня 6, який виконаний металевим, систему підведення пари до камери агломерації та виведення з неї повітря і конденсату (не показано) та камеру 7 стабілізації, сполучену з камерою 1 агломерації. Поверхня 8 поршня 6, що перпендикулярна поздовжній осі камери 1 агломерації, виконана неплоскою та збільшена щонайменше в 1,5 рази у порівнянні з поперечним перерізом камери 1 агломерації. Комп’ютерна верстка Л.Литвиненко 4 Для виготовлення незнімної будівельної опалубки гранули полістиролу, насичені газом під надлишковим тиском, поміщають у камеру 1 агломерації, в яку попередньо вводять щонайменше один армувальний профіль 9 та стрижні (не показано) для формування наскрізних поздовжніх отворів 10. Потім подають пару для пом'якшення гранул, які збільшуючись в об'ємі, займають увесь простір 5 камери 1 агломерації та спікаються один з одним. За допомогою металевого поршня 6, що має неплоску бічну поверхню 8, збільшену щонайменше в 1,5 рази у порівнянні з поперечним перерізом камери 1 агломерації, спечений напівфабрикат витискують з камери 1 агломерації у камеру 7 стабілізації таким чином, щоб його край лишився в камері 1 агломерації. Далі металевий поршень 6 відходить назад і процес повторюють. Незнімна будівельна опалубка, отримана за допомогою пристрою, що заявляється, зображена на Фіг.2-Фіг.3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for making permanent building casing
Автори англійськоюSavchenko Viktor Stepanovych, Kutsenko Oleksandr Viktorovych, Zheludov Ihor Mykolaiovych
Назва патенту російськоюУстройство для изготовления несъемной строительной опалубки
Автори російськоюСавченко Виктор Степанович, Куценко Александр Викторович, Желудов Игорь Николаевич
МПК / Мітки
Мітки: будівельної, опалубки, незнімної, пристрій, виготовлення
