Пристрій для контролю проб пульпи

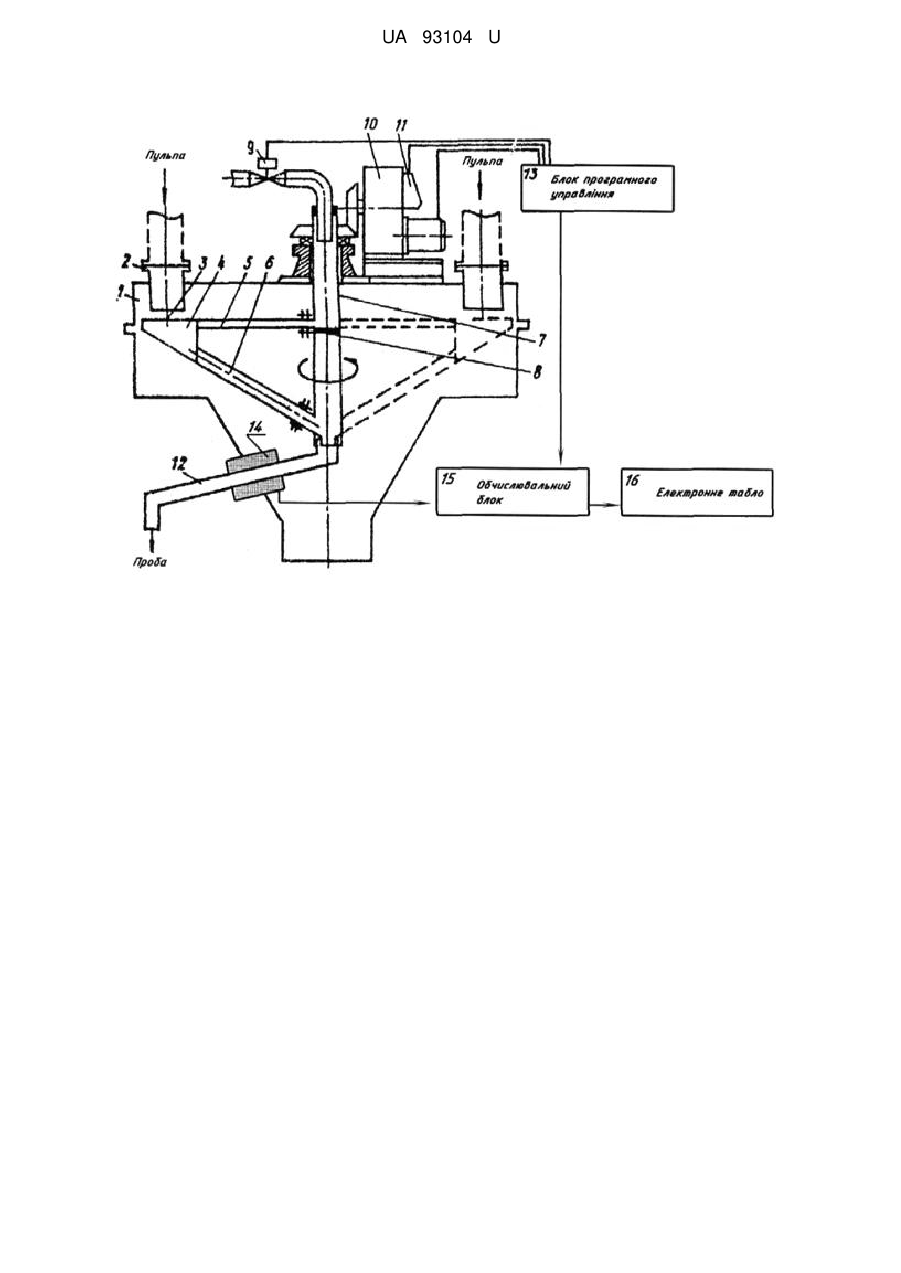

Реферат: Пристрій для контролю проб пульпи містить відбірник проб, з'єднаний похилим трубопроводом з порожнім валом, вихід якого зв'язаний з патрубком відведення проби, і привід відбірника проб, підключений до блока програмного управління. При цьому порожній вал пристрою розділений поперечною перегородкою на камери, а пристрій обладнано нерухомим розподільником потоку з концентрично розташованими завантажувальними патрубками, датчиком положення відбірника проб, підключеним до відповідного входу блока програмного управління, трубопроводом з електричним клапаном для подачі води у верхню камеру порожнього вала, з'єднану з трубопроводом відбірника проб. При цьому вихід блока програмного управління підключений до електричного клапана, а порожній вал розміщений вздовж розподільника потоку. Пристрій обладнано також блоком контролю якості пульпи, встановленим на патрубку відведення проби, обчислювальним блоком і вихідним табло. При цьому перший вхід обчислювального блока з'єднано з виходом блока контролю якості пульпи, другий його вхід зв'язаний з третім виходом блока програмного управління, а вихід з електронним табло. UA 93104 U (12) UA 93104 U UA 93104 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки вимірювань і може бути використана для контролю вмісту заліза у пульпі збагачувальних фабрик. Відомий пристрій для відбору проб пульпи, що містить відбірник проб, з'єднаний похилим трубопроводом з порожнім валом, вихід якого зв'язаний з патрубком відведення проби, і привод відбірника проб, підключений до блока програмного управління [Хан Г.А. Опробование и контроль технологических процессов обогащения. - Μ.: Недра, 1979 г. - С. 57]. Недоліком відомого пристрою є низьке представництво проб, обмежені функціональні можливості та низька продуктивність. Найбільш близькою конструкцією пристрою для відбору проб пульпи, який вибрано за прототип, є пристрій, що містить відбірник проб, з'єднаний похилим трубопроводом з порожнім валом, вихід якого зв'язаний з патрубком відведення проби, і привод відбірника проб, підключений до блока програмного управління, при цьому порожній вал пристрою розділений поперечною перегородкою на камери, а пристрій обладнано нерухомим розподільником потоку з концентрично розташованими завантажувальними патрубками, датчиком положення відбірника проб підключеним до відповідного входу блока програмного управління, трубопроводом з електричним клапаном для подачі води у верхню камеру порожнього вала, з'єднану з трубопроводом відбірника проб, при цьому вихід блока програмного управління підключений до електричного клапана, а порожній вал розміщений вздовж розподільника потоку [Авторское свидетельство СССР № 1019263, опубл. 23.05.83 Бюл. № 19]. Недоліком вказаного пристрою є відсутність можливості контролю якості пульпи під час її проходження через патрубок відведення проби, а також мала продуктивність пристрою з-за необхідності наступних операцій підготовки та хімічного аналізу проб. Задачею корисної моделі є розширення функціональних можливостей пристрою за рахунок введення блока контролю та обчислювального блока, що дозволяє здійснювати контроль якості пульпи під час відбору проб. Поставлена задача вирішується тим, що у відомому пристрої, який містить відбірник проб, з'єднаний похилим трубопроводом з порожнім валом, вихід якого зв'язаний з патрубком відведення проби, і привід відбірника проб, підключений до блока програмного управління, при цьому порожній вал пристрою розділений поперечною перегородкою на камери, а пристрій обладнано нерухомим розподільником потоку з концентрично розташованими завантажувальними патрубками, датчиком положення відбірника проб, підключеним до відповідного входу блока програмного управління, трубопроводом з електричним клапаном для подачі води у верхню камеру порожнього вала, з'єднану з трубопроводом відбірника проб, при цьому вихід блока програмного управління підключений до електричного клапана, а порожній вал розміщений вздовж розподільника потоку. Згідно з корисною моделлю пристрій обладнано блоком контролю якості пульпи, встановленим на патрубку відведення проби, обчислювальним блоком і електронним табло, при цьому перший вхід обчислювального блока з'єднано з виходом блока контролю якості пульпи, другий його вхід зв'язаний з третім виходом блока програмного управління, а вихід з електронним табло. Корисна модель ілюструється функціональною схемою пристрою для контролю проб пульпи. Пристрій складається з розподільника 1 потоку із завантажувальними патрубками 2, відбірника проб 3 з оприскувачем 4, трубопроводом 5 підведення води і трубопроводу 6 для відведення проби, які пов'язані з порожнім валом 7, який проходить через центральний отвір нерухомого розподільника потоку. Порожній вал 7 розділений горизонтальною перегородкою 8 на дві камери. До верхньої камери підведений трубопровід для подачі води, на якому встановлено електричний клапан 9. Відбірник проб 3 жорстко зв'язаний з порожнім валом 7, який обертається від конічної зубцевої передачі приводу 10 з встановленим на валу датчиком 11 положення відбірника проб 3. Проба відводиться похилим трубопроводом 6 через патрубок 12. Послідовність операцій відбирання проб викопується за сигналами з блока 13 програмного управління. На патрубку відведення проб 12 встановлено блок 14 контролю якості пульпи, вихід якого через перший вхід обчислювального блока 15 зв'язаний з електронним табло 16, а другий вхід обчислювального блока 15 з'єднаний з третім виходом блока 13 програмного управління. Послідовність операцій відбирання проб виконується за сигналами з блока 13 програмного управління. Пристрій працює наступним чином. За командою від блока 13 програмного управління вмикається привід 10 і повертає на заданий кут порожній вал 7, розділений горизонтальною перегородкою 8 на дві камери і з'єднаний з ним через трубопроводи 5 підведення води та 6 відведення проби, відбірник проби 1 UA 93104 U 5 10 15 3, який пересувається з заданою швидкістю, місце знаходження якого контролюється датчиком 11 положення, перетинає потік, що проходить через завантажувальний патрубок 2 розподільника 1, і відбирає від потоку пробу, яка по трубопроводу 6 зливається у порожній вал 7 і далі у патрубок 12 відведення проби. При цьому потік пульпи проходить через блок 14 контролю якості пульпи, параметри якої визначаються за допомогою обчислювального блока 15 за командою блока 13 програмного управління та виводяться на електронне табло 16. Після відбору та контролю проби за командою блока 13 програмного управління привід 10 зупиняється та вмикається електричний клапан 9, через який вода подається у верхню камеру порожнього вала 7 по трубопроводу 5 у зрошувач 4, промиває відбірник проб 3 та зливається по трубопроводу 6 і патрубку 12. Відбирання проби з кожного наступного завантажувального патрубка та промивання пристрою виконується аналогічно. Блок контролю якості пульпи може складатись з індуктивних, радіоактивних, ємнісних датчиків та пристроїв для вимірювання густини пульпи. Використання корисної моделі дозволяє розширити функціональні можливості пристрою за рахунок контролю якості пульпи під час її відбирання із загального потоку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Пристрій для контролю проб пульпи, який містить відбірник проб, з'єднаний похилим трубопроводом з порожнім валом, вихід якого зв'язаний з патрубком відведення проби, і привід відбірника проб, підключений до блока програмного управління, при цьому порожній вал пристрою розділений поперечною перегородкою на камери, а пристрій обладнано нерухомим розподільником потоку з концентрично розташованими завантажувальними патрубками, датчиком положення відбірника проб, підключеним до відповідного входу блока програмного управління, трубопроводом з електричним клапаном для подачі води у верхню камеру порожнього вала, з'єднану з трубопроводом відбірника проб, при цьому вихід блока програмного управління підключений до електричного клапана, а порожній вал розміщений вздовж розподільника потоку, який відрізняється тим, що пристрій обладнано блоком контролю якості пульпи, встановленим на патрубку відведення проби, обчислювальним блоком і вихідним табло, при цьому перший вхід обчислювального блока з'єднано з виходом блока контролю якості пульпи, другий його вхід зв'язаний з третім виходом блока програмного управління, а вихід з електронним табло. 2 UA 93104 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
