Пристрій для забивання і виймання відбірників проб ґрунту

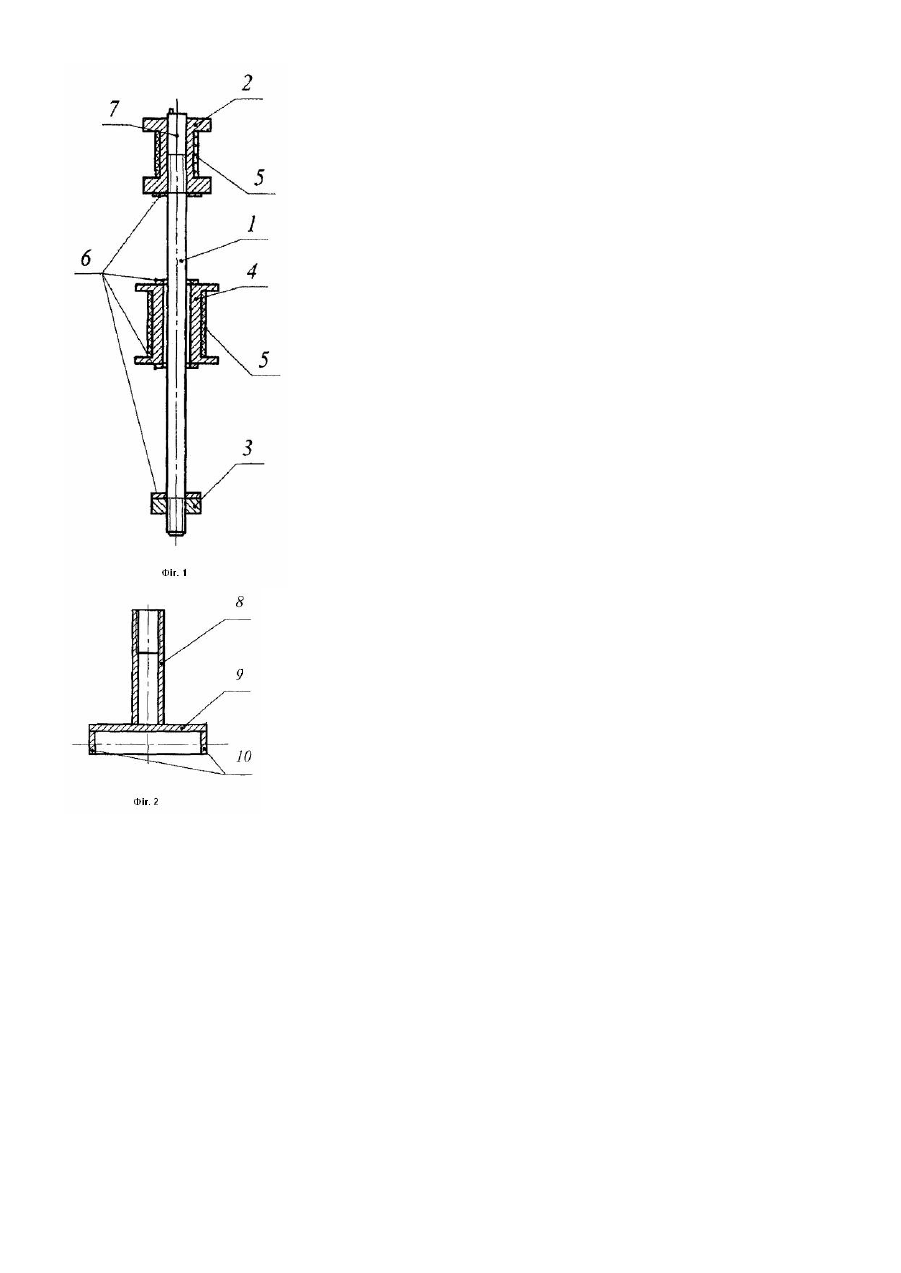

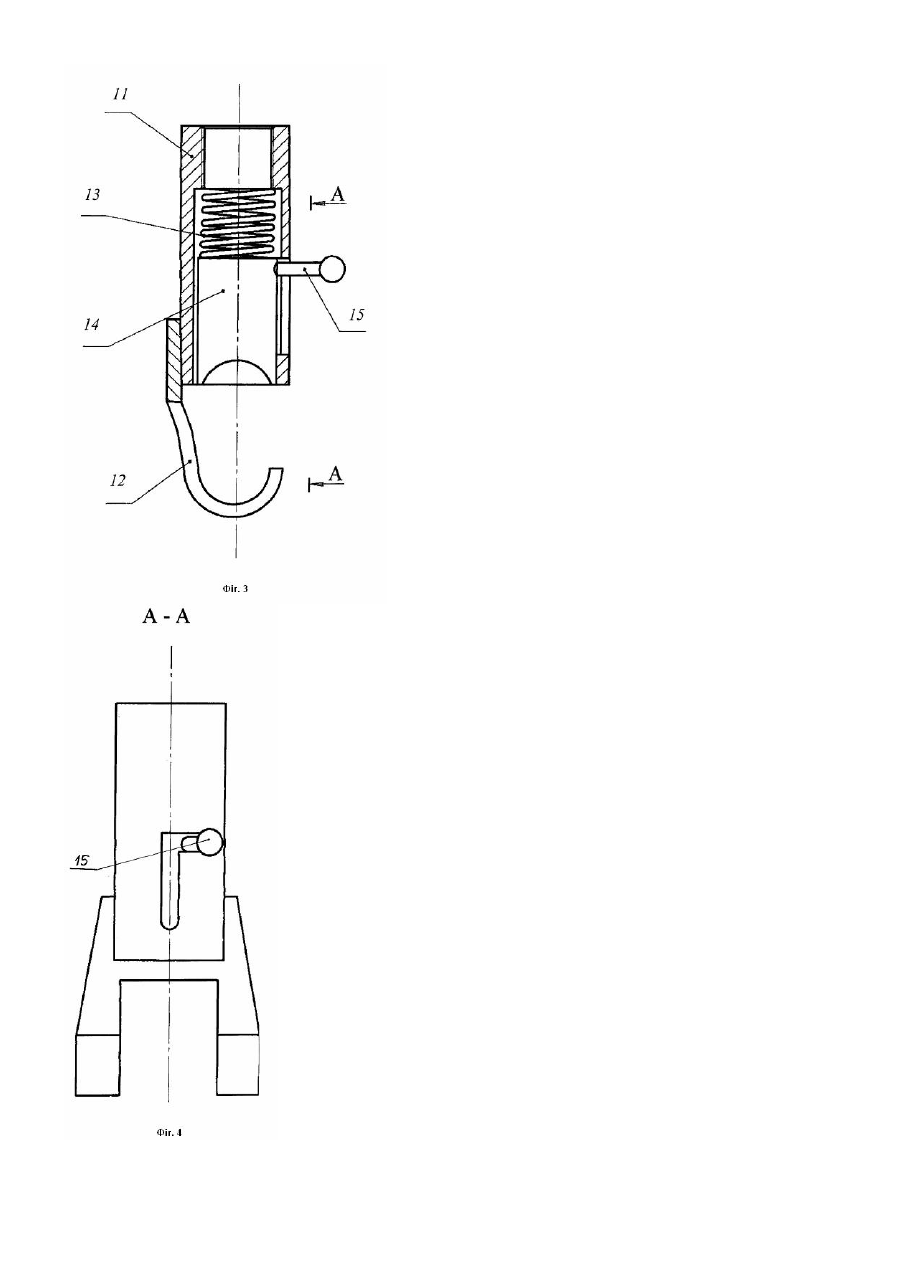

Корисна модель відноситься до сільськогосподарського виробництва і може бути використана при відборі проб ґрунту, забиванні і видаленні стержнів із землі які використовують для прив'язі худоби під час випасу. Відомо, що для відбору зразків ґрунту використовується ручний пристрій БН25-15. При відборі ґрунту штир відбірника ставлять вертикально до поверхні ґрунту і, тримаючи за руків'я, ногою заглиблюють у ґрунт на глибину 40-50см; після цього штир вручну виймають з ґрунту, а пробу переносять у тару. [Агрохімічний аналіз: Підручник / М.М. Городній, А.П. Лісовал, А.В. Бикін та ін. / За ред. М.М. Городнього. - К.: Арістей, 2005. - 468с.]. Недоліком цієї технології відбору зразків ґрунту є те, що вона пов'язана із значними фізичними навантаженнями на людину як при заглибленні штиря, так і при його вийманні. Корисною моделлю ставиться задача зменшення трудомісткості забивання і виймання штирів під час відбору зразків ґрунту. Поставлене корисною моделлю завдання досягається тим, що у пристрої для забивання і виймання відбірників проб ґрунту, що містить стержень із руків'ям, згідно корисній моделі стержень у верхній частині має руків'я у вигляді накладки з вібратором, а в нижній частині має упор, між руків'ям і упором коаксіально насаджений ударний тягар, до ударних поверхонь якого і поверхні упора приєднані диски з пружної сталі, причому стержень в кінці упора має гвинтову нарізку для приєднання перехідників відбірника проб ґрунту причому перехідники мають різьбові втулки для з'єднання зі стержнем, а до втулки перехідника для заглиблення відбірника проб ґрунту приєднана направляюча з обмежувачами, а втулка перехідника для виймання відбірника проб ґрунту має захват, упор і фіксатор з пружиною. На Фіг.1 приведено загальний вигляд пристрою для заглиблення і виймання відбірників проб ґрунту (без перехідників). На Фіг.2 перехідник для заглиблення відбірників проб ґрунту. На Фіг.3 перехідник для виймання з ґрунту відбірників проб ґрунту. На Фіг.4 подано вид по А-А Фіг.3. Пристрій складається з силового елементу ударної дії і двох перехідників. Силовий елемент складається із стержня 1, на одному кінці якого закріплене руків'я 2, а на іншому упор 3 (Фіг.1). Між руків'ям і упором коаксіально насаджений ударний тягар 4. До вільного наконечника стержня приєднується перехідник для забивання штиря або перехідник для його виймання. На руків'я 2 і тягар 4 встановлені спеціальні еластичні накладки 5, які запобігають передачі вібрації від пристрою до рук людини. До обох торців тягаря і внутрішніх торців руків'я і упору приєднані диски 6 з пружної сталі. В отвір руків'я 2 встановлений електричний вібратор 7. Перехідник для заглиблення відбірників проб ґрунту (Фіг.2) складається із втулки 8, яка з однієї сторони має внутрішню різьбу. До протилежного торця втулки приварена направляюча 9 з обмежувачами 10, що запобігають переміщенню перехідника поздовж поперечини стержня і забезпечують центрацію осі пристрою відносно осі стержня відбірника. Радіус направляючої внутрішньої циліндричної поверхні 9 дорівнює половині діаметра поперечини стержня. Перехідник для виймання відбірника (Фіг.3) складається з втулки 11 з різьбовим отвором, до якої приварений захват 12 з двома гаками. Втулка має Г-подібний проріз для фіксатора. В отвір втулки 11 встановлена пружина 13 і прижим 14 із фіксатором прижиму 15. Фіксатор 15 з'єднаний з прижимом 14 і може переміщуватися по поздовжньому прорізу втулки 11. У неробочому стані прижим 14 фіксується поворотом фіксатора 15 по поперечному прорізу втулки 11 при стисненій пружині 13. Прижим 14 призначений для притискування захвату 12 перехідника до поперечини стержня. Принцип дії пристрою: А. При заглибленні відбірника На різьбовий наконечник стержня 1 (Фіг.1) накручується до упору перехідник для заглиблення стержня (Фіг.2). Пристрій встановлюється направляючою 9 перехідника на поперечину стержня відбірника таким чином, щоб вісь пристрою співпадала з віссю стержня. Стержень відбірника ставлять вертикально до ґрунту. Вмикають вібратор 7. Однією рукою пристрій утримують за руків'я 2, а другою різко переміщують тягар 4 зверху вниз, вдаряючи ним в упор 3. за рахунок енергії удару тягаря відбірник заглиблюється у ґрунт на необхідну глибину. Б. При вийманні відбірника На різьбовий наконечник стержня 1 (Фіг.1) накручують до упору перехідник для виймання відбірника (Фіг.3). Пристрій за допомогою гаків захвату 12 перехідника з'єднують з поперечиною стержня і встановлюють вертикально. Фіксатор 15 прижиму 14 переводять у робоче положення. Вмикають вібратор 7 і різким переміщуванням тягаря 4 вверх вдаряють ним по торцю руків'я пристрою. Під дією сили удару стержень з відбірником виймається з ґрунту. Опір переміщення відбірника в ґрунті при заглибленні і вийманні зменшується за рахунок його вібрації. Вібрація виникає в результаті дії вібратора, а також пружного удару тягаря в упор або в руків'я стержня і передається стержню вібірника через перехідники. Використання пристрою дозволяє скоротити в 2 рази витрати праці на заглиблення в ґрунт і виймання різних стержнів.
