Комплекс для магнітної сепарації сипких залізовмісних матеріалів

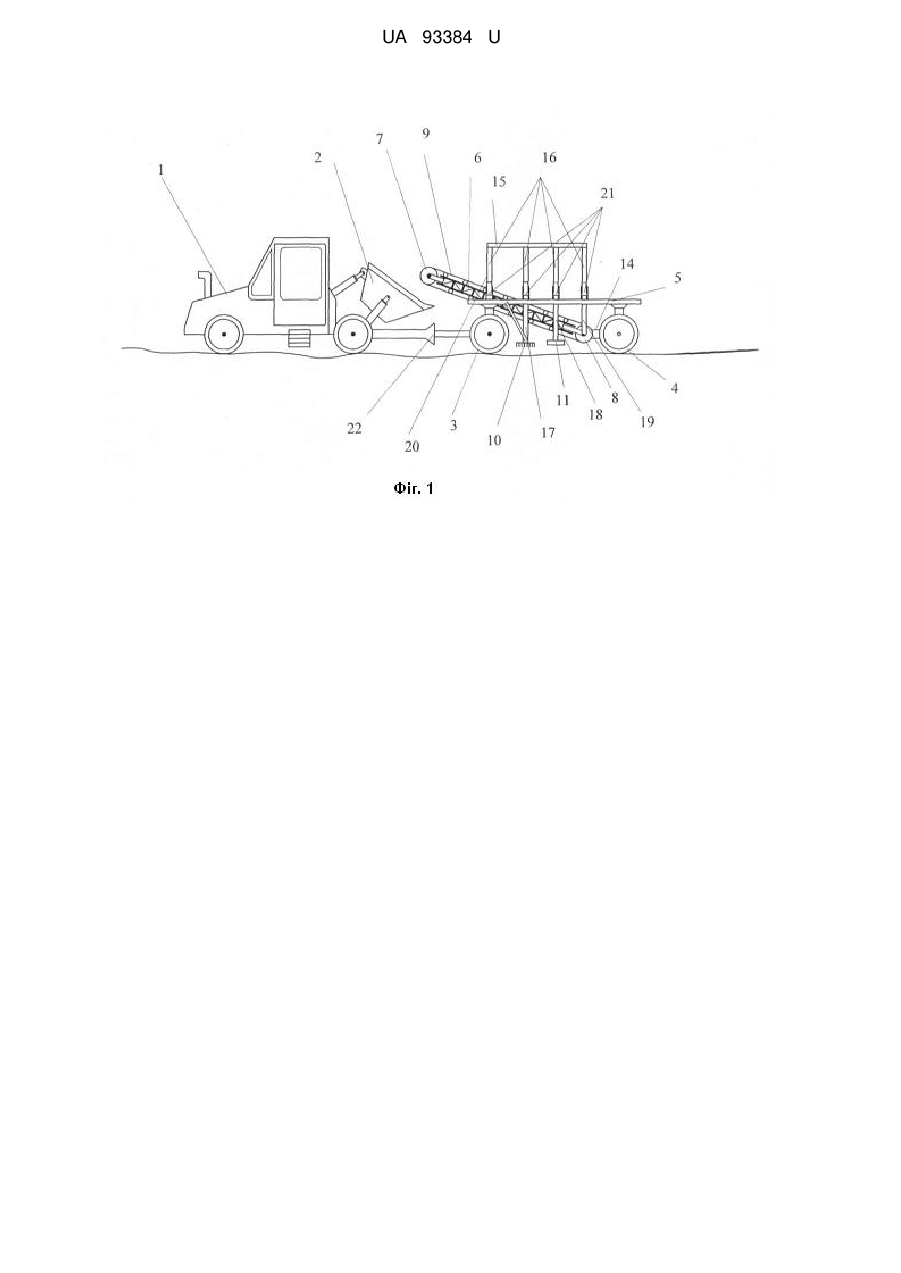

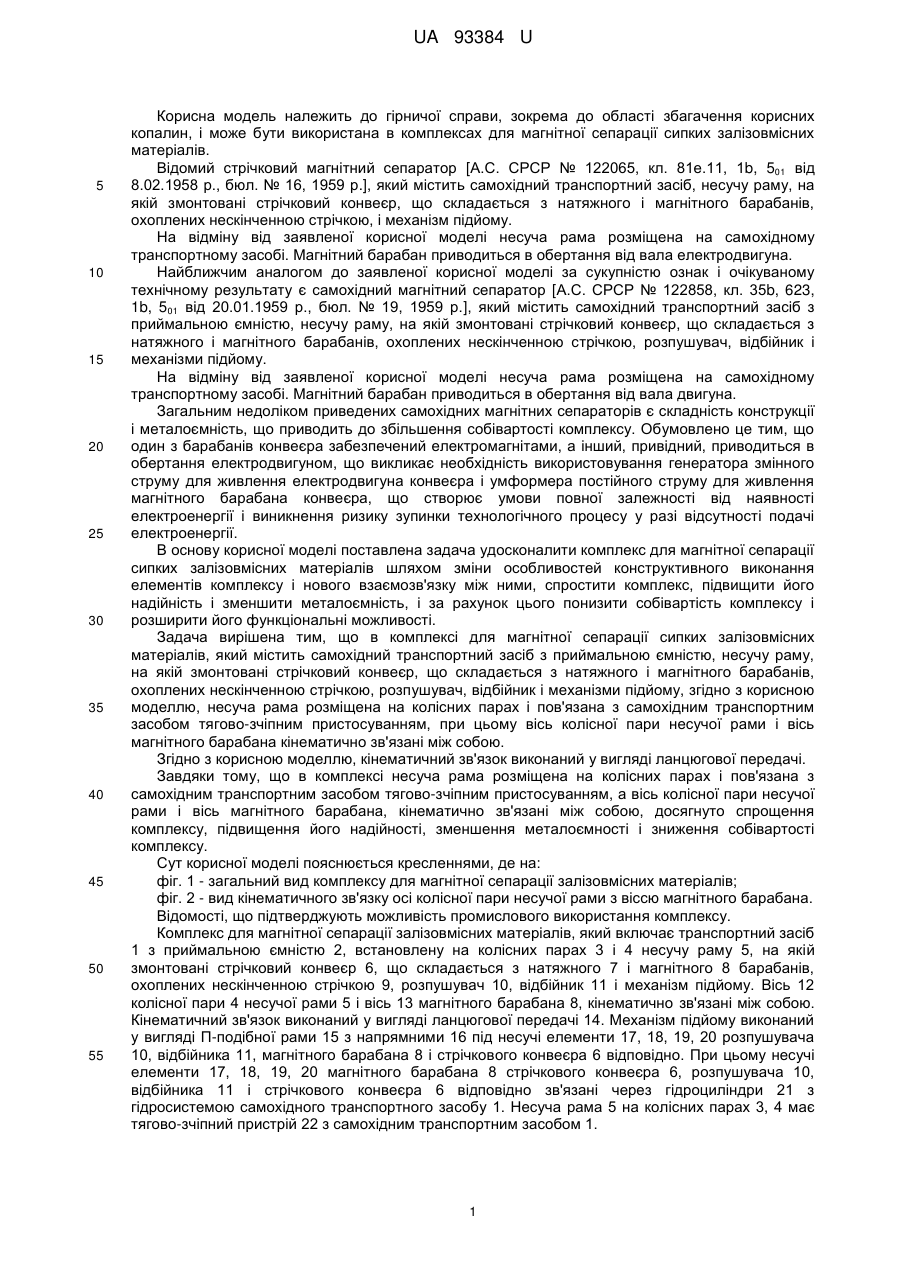

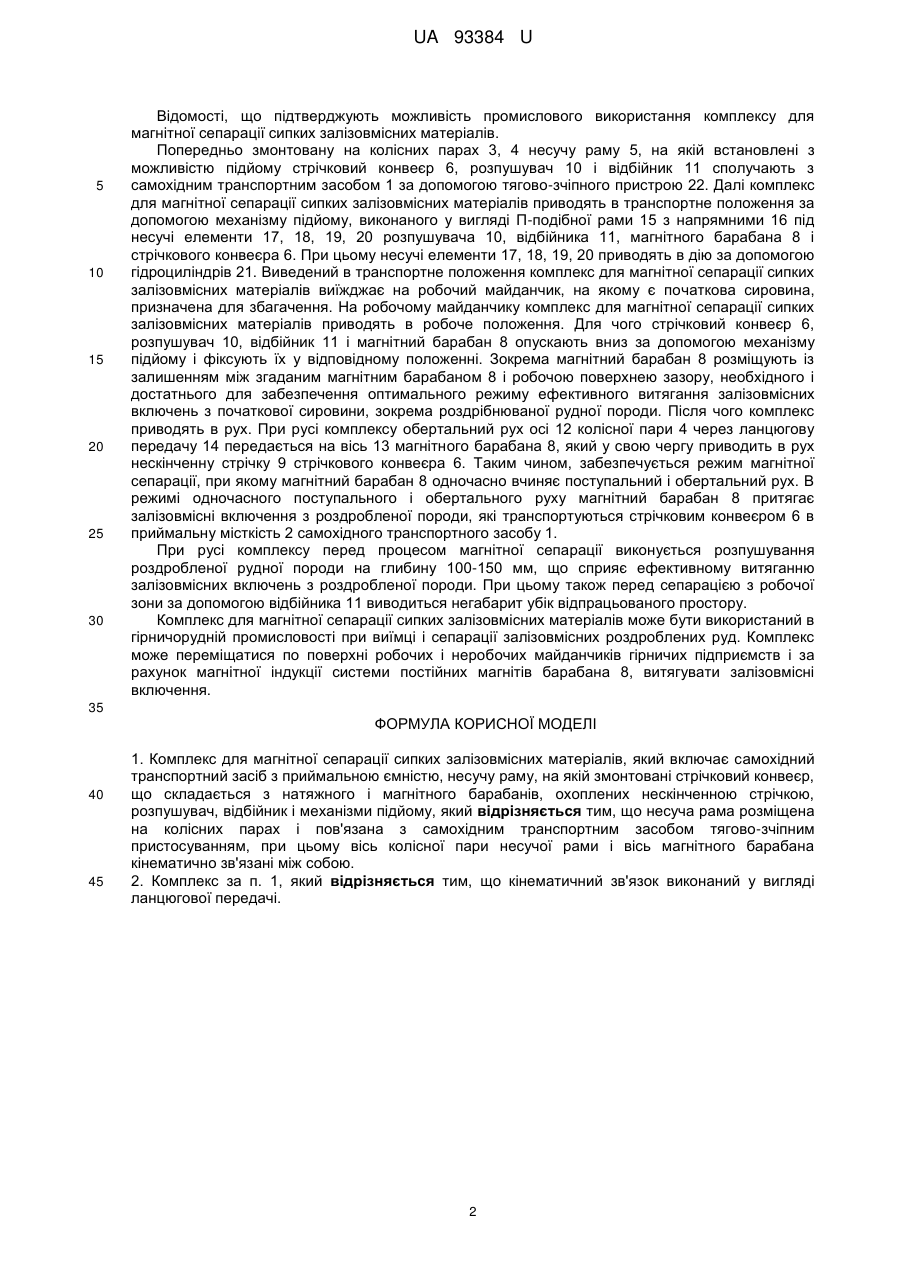

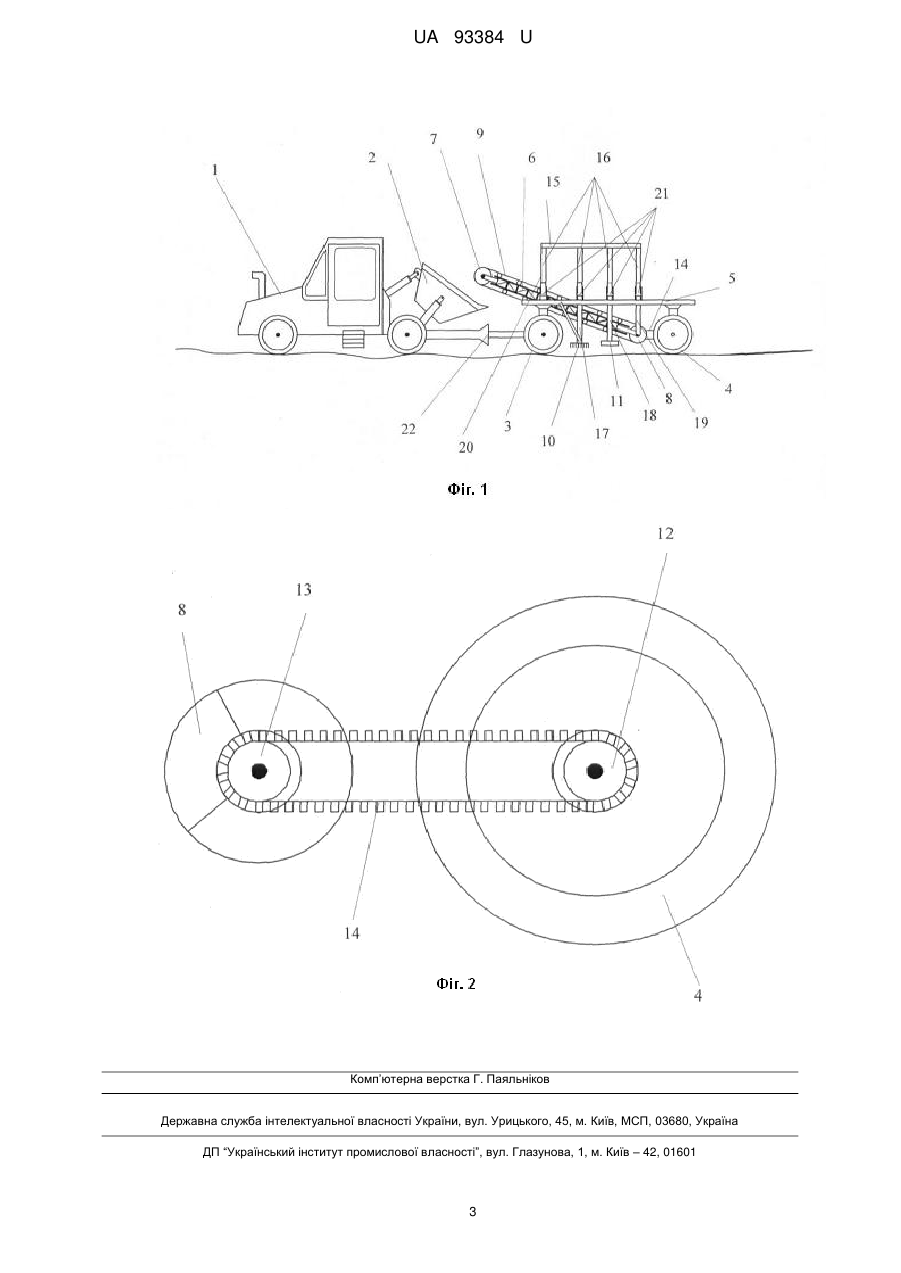

Реферат: Комплекс для магнітної сепарації сипких залізовмісних матеріалів містить самохідний транспортний засіб з приймальною ємністю, несучу раму, на якій змонтовані стрічковий конвеєр, що складається з натяжного і магнітного барабанів, охоплених нескінченною стрічкою, розпушувач, відбійник і механізми підйому. Несуча рама розміщена на колісних парах і пов'язана з самохідним транспортним засобом тягово-зчіпним пристосуванням, при цьому вісь колісної пари несучої рами і вісь магнітного барабана кінематично зв'язані між собою. UA 93384 U (12) UA 93384 U UA 93384 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи, зокрема до області збагачення корисних копалин, і може бути використана в комплексах для магнітної сепарації сипких залізовмісних матеріалів. Відомий стрічковий магнітний сепаратор [А.С. СРСР № 122065, кл. 81е.11, 1b, 501 від 8.02.1958 р., бюл. № 16, 1959 р.], який містить самохідний транспортний засіб, несучу раму, на якій змонтовані стрічковий конвеєр, що складається з натяжного і магнітного барабанів, охоплених нескінченною стрічкою, і механізм підйому. На відміну від заявленої корисної моделі несуча рама розміщена на самохідному транспортному засобі. Магнітний барабан приводиться в обертання від вала електродвигуна. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є самохідний магнітний сепаратор [А.С. СРСР № 122858, кл. 35b, 623, 1b, 501 від 20.01.1959 р., бюл. № 19, 1959 р.], який містить самохідний транспортний засіб з приймальною ємністю, несучу раму, на якій змонтовані стрічковий конвеєр, що складається з натяжного і магнітного барабанів, охоплених нескінченною стрічкою, розпушувач, відбійник і механізми підйому. На відміну від заявленої корисної моделі несуча рама розміщена на самохідному транспортному засобі. Магнітний барабан приводиться в обертання від вала двигуна. Загальним недоліком приведених самохідних магнітних сепараторів є складність конструкції і металоємність, що приводить до збільшення собівартості комплексу. Обумовлено це тим, що один з барабанів конвеєра забезпечений електромагнітами, а інший, привідний, приводиться в обертання електродвигуном, що викликає необхідність використовування генератора змінного струму для живлення електродвигуна конвеєра і умформера постійного струму для живлення магнітного барабана конвеєра, що створює умови повної залежності від наявності електроенергії і виникнення ризику зупинки технологічного процесу у разі відсутності подачі електроенергії. В основу корисної моделі поставлена задача удосконалити комплекс для магнітної сепарації сипких залізовмісних матеріалів шляхом зміни особливостей конструктивного виконання елементів комплексу і нового взаємозв'язку між ними, спростити комплекс, підвищити його надійність і зменшити металоємність, і за рахунок цього понизити собівартість комплексу і розширити його функціональні можливості. Задача вирішена тим, що в комплексі для магнітної сепарації сипких залізовмісних матеріалів, який містить самохідний транспортний засіб з приймальною ємністю, несучу раму, на якій змонтовані стрічковий конвеєр, що складається з натяжного і магнітного барабанів, охоплених нескінченною стрічкою, розпушувач, відбійник і механізми підйому, згідно з корисною моделлю, несуча рама розміщена на колісних парах і пов'язана з самохідним транспортним засобом тягово-зчіпним пристосуванням, при цьому вісь колісної пари несучої рами і вісь магнітного барабана кінематично зв'язані між собою. Згідно з корисною моделлю, кінематичний зв'язок виконаний у вигляді ланцюгової передачі. Завдяки тому, що в комплексі несуча рама розміщена на колісних парах і пов'язана з самохідним транспортним засобом тягово-зчіпним пристосуванням, а вісь колісної пари несучої рами і вісь магнітного барабана, кінематично зв'язані між собою, досягнуто спрощення комплексу, підвищення його надійності, зменшення металоємності і зниження собівартості комплексу. Сут корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид комплексу для магнітної сепарації залізовмісних матеріалів; фіг. 2 - вид кінематичного зв'язку осі колісної пари несучої рами з віссю магнітного барабана. Відомості, що підтверджують можливість промислового використання комплексу. Комплекс для магнітної сепарації залізовмісних матеріалів, який включає транспортний засіб 1 з приймальною ємністю 2, встановлену на колісних парах 3 і 4 несучу раму 5, на якій змонтовані стрічковий конвеєр 6, що складається з натяжного 7 і магнітного 8 барабанів, охоплених нескінченною стрічкою 9, розпушувач 10, відбійник 11 і механізм підйому. Вісь 12 колісної пари 4 несучої рами 5 і вісь 13 магнітного барабана 8, кінематично зв'язані між собою. Кінематичний зв'язок виконаний у вигляді ланцюгової передачі 14. Механізм підйому виконаний у вигляді П-подібної рами 15 з напрямними 16 під несучі елементи 17, 18, 19, 20 розпушувача 10, відбійника 11, магнітного барабана 8 і стрічкового конвеєра 6 відповідно. При цьому несучі елементи 17, 18, 19, 20 магнітного барабана 8 стрічкового конвеєра 6, розпушувача 10, відбійника 11 і стрічкового конвеєра 6 відповідно зв'язані через гідроциліндри 21 з гідросистемою самохідного транспортного засобу 1. Несуча рама 5 на колісних парах 3, 4 має тягово-зчіпний пристрій 22 з самохідним транспортним засобом 1. 1 UA 93384 U 5 10 15 20 25 30 Відомості, що підтверджують можливість промислового використання комплексу для магнітної сепарації сипких залізовмісних матеріалів. Попередньо змонтовану на колісних парах 3, 4 несучу раму 5, на якій встановлені з можливістю підйому стрічковий конвеєр 6, розпушувач 10 і відбійник 11 сполучають з самохідним транспортним засобом 1 за допомогою тягово-зчіпного пристрою 22. Далі комплекс для магнітної сепарації сипких залізовмісних матеріалів приводять в транспортне положення за допомогою механізму підйому, виконаного у вигляді П-подібної рами 15 з напрямними 16 під несучі елементи 17, 18, 19, 20 розпушувача 10, відбійника 11, магнітного барабана 8 і стрічкового конвеєра 6. При цьому несучі елементи 17, 18, 19, 20 приводять в дію за допомогою гідроциліндрів 21. Виведений в транспортне положення комплекс для магнітної сепарації сипких залізовмісних матеріалів виїжджає на робочий майданчик, на якому є початкова сировина, призначена для збагачення. На робочому майданчику комплекс для магнітної сепарації сипких залізовмісних матеріалів приводять в робоче положення. Для чого стрічковий конвеєр 6, розпушувач 10, відбійник 11 і магнітний барабан 8 опускають вниз за допомогою механізму підйому і фіксують їх у відповідному положенні. Зокрема магнітний барабан 8 розміщують із залишенням між згаданим магнітним барабаном 8 і робочою поверхнею зазору, необхідного і достатнього для забезпечення оптимального режиму ефективного витягання залізовмісних включень з початкової сировини, зокрема роздрібнюваної рудної породи. Після чого комплекс приводять в рух. При русі комплексу обертальний рух осі 12 колісної пари 4 через ланцюгову передачу 14 передається на вісь 13 магнітного барабана 8, який у свою чергу приводить в рух нескінченну стрічку 9 стрічкового конвеєра 6. Таким чином, забезпечується режим магнітної сепарації, при якому магнітний барабан 8 одночасно вчиняє поступальний і обертальний рух. В режимі одночасного поступального і обертального руху магнітний барабан 8 притягає залізовмісні включення з роздробленої породи, які транспортуються стрічковим конвеєром 6 в приймальну місткість 2 самохідного транспортного засобу 1. При русі комплексу перед процесом магнітної сепарації виконується розпушування роздробленої рудної породи на глибину 100-150 мм, що сприяє ефективному витяганню залізовмісних включень з роздробленої породи. При цьому також перед сепарацією з робочої зони за допомогою відбійника 11 виводиться негабарит убік відпрацьованого простору. Комплекс для магнітної сепарації сипких залізовмісних матеріалів може бути використаний в гірничорудній промисловості при виїмці і сепарації залізовмісних роздроблених руд. Комплекс може переміщатися по поверхні робочих і неробочих майданчиків гірничих підприємств і за рахунок магнітної індукції системи постійних магнітів барабана 8, витягувати залізовмісні включення. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Комплекс для магнітної сепарації сипких залізовмісних матеріалів, який включає самохідний транспортний засіб з приймальною ємністю, несучу раму, на якій змонтовані стрічковий конвеєр, що складається з натяжного і магнітного барабанів, охоплених нескінченною стрічкою, розпушувач, відбійник і механізми підйому, який відрізняється тим, що несуча рама розміщена на колісних парах і пов'язана з самохідним транспортним засобом тягово-зчіпним пристосуванням, при цьому вісь колісної пари несучої рами і вісь магнітного барабана кінематично зв'язані між собою. 2. Комплекс за п. 1, який відрізняється тим, що кінематичний зв'язок виконаний у вигляді ланцюгової передачі. 2 UA 93384 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
