Черв’як екструдера

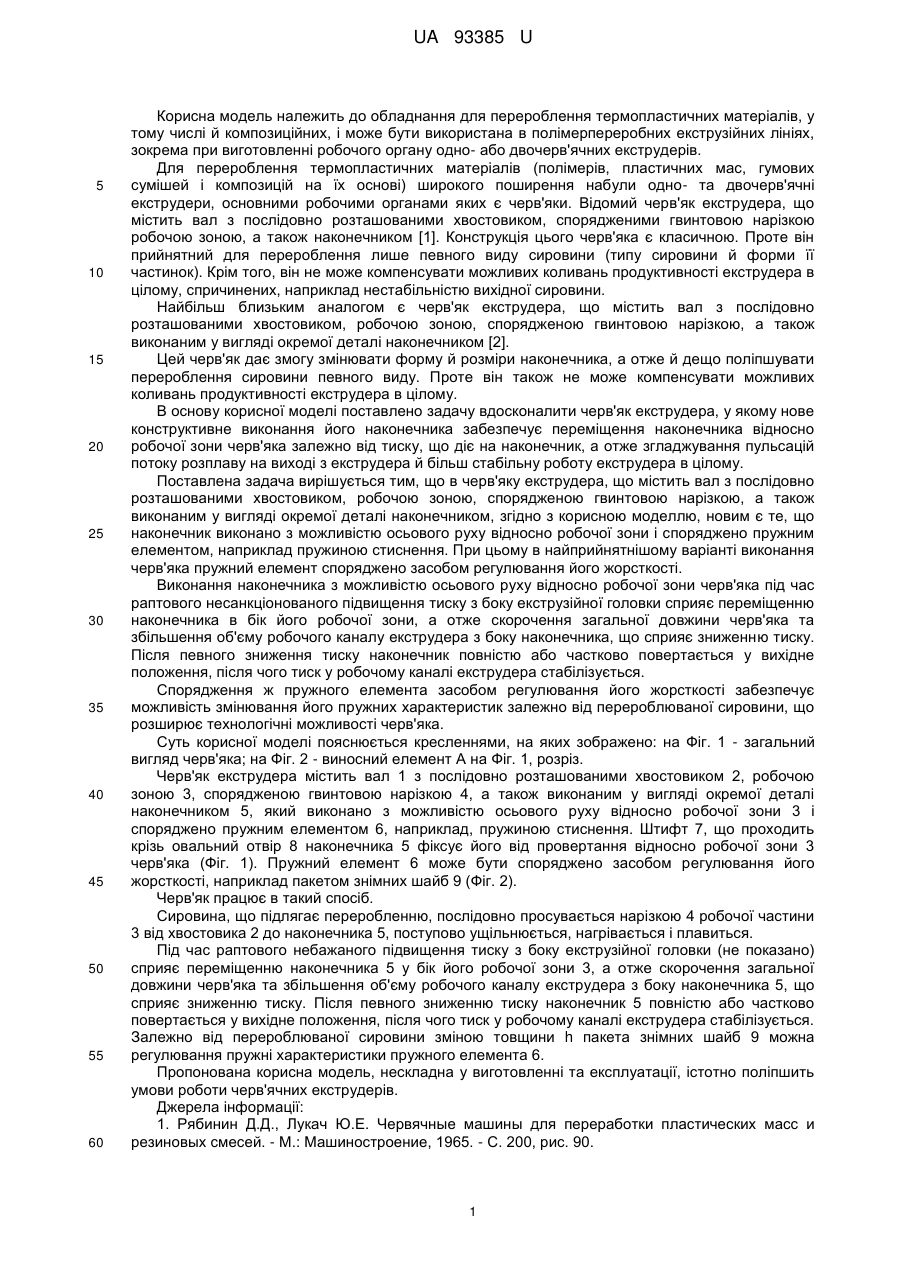

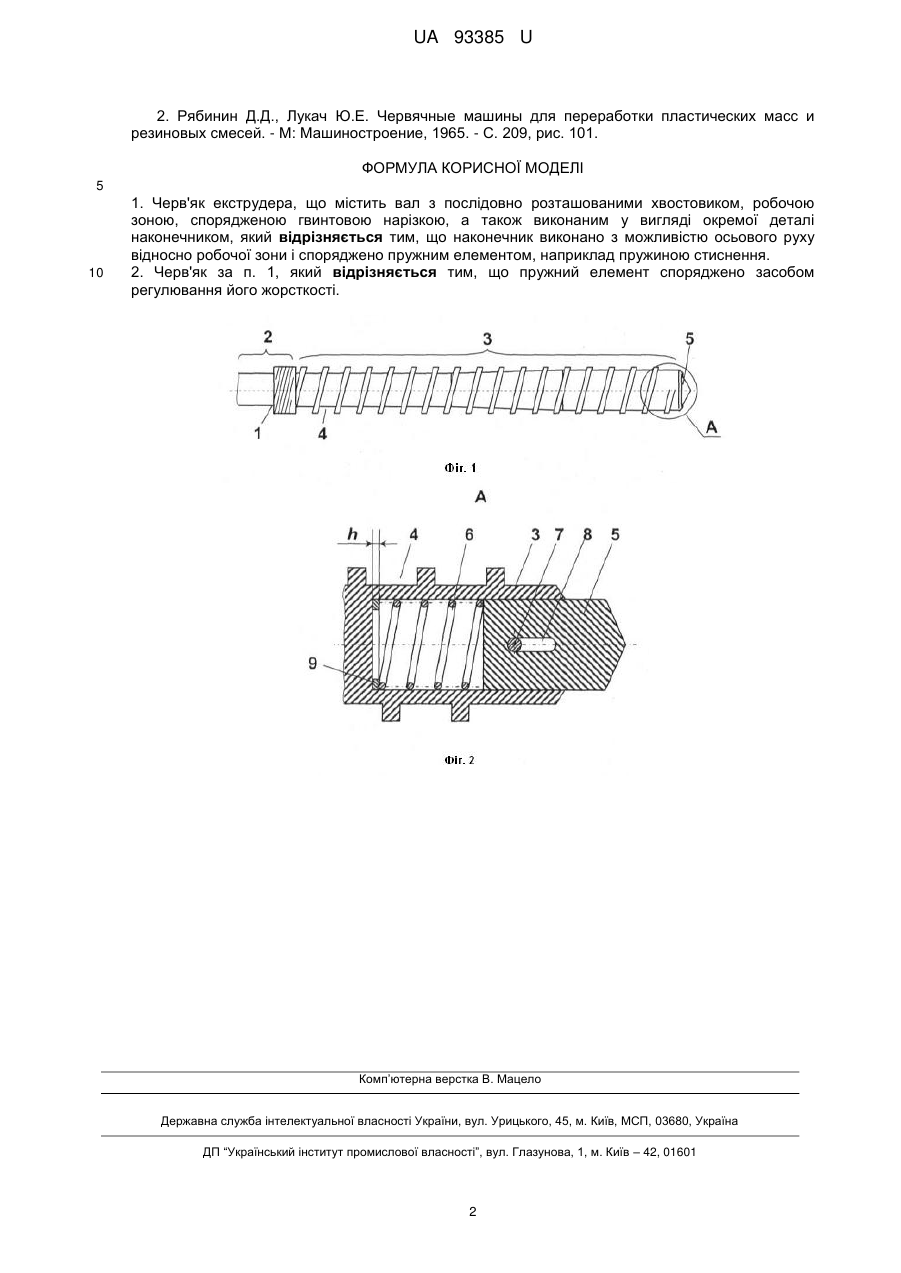

Реферат: Черв'як екструдера містить вал з послідовно розташованими хвостовиком, робочою зоною, спорядженою гвинтовою нарізкою, а також виконаним у вигляді окремої деталі наконечником. Наконечник виконано з можливістю осьового руху відносно робочої зони і споряджено пружним елементом, наприклад пружиною стиснення. UA 93385 U (12) UA 93385 U UA 93385 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для перероблення термопластичних матеріалів, у тому числі й композиційних, і може бути використана в полімерпереробних екструзійних лініях, зокрема при виготовленні робочого органу одно- або двочерв'ячних екструдерів. Для перероблення термопластичних матеріалів (полімерів, пластичних мас, гумових сумішей і композицій на їх основі) широкого поширення набули одно- та двочерв'ячні екструдери, основними робочими органами яких є черв'яки. Відомий черв'як екструдера, що містить вал з послідовно розташованими хвостовиком, спорядженими гвинтовою нарізкою робочою зоною, а також наконечником [1]. Конструкція цього черв'яка є класичною. Проте він прийнятний для перероблення лише певного виду сировини (типу сировини й форми її частинок). Крім того, він не може компенсувати можливих коливань продуктивності екструдера в цілому, спричинених, наприклад нестабільністю вихідної сировини. Найбільш близьким аналогом є черв'як екструдера, що містить вал з послідовно розташованими хвостовиком, робочою зоною, спорядженою гвинтовою нарізкою, а також виконаним у вигляді окремої деталі наконечником [2]. Цей черв'як дає змогу змінювати форму й розміри наконечника, а отже й дещо поліпшувати перероблення сировини певного виду. Проте він також не може компенсувати можливих коливань продуктивності екструдера в цілому. В основу корисної моделі поставлено задачу вдосконалити черв'як екструдера, у якому нове конструктивне виконання його наконечника забезпечує переміщення наконечника відносно робочої зони черв'яка залежно від тиску, що діє на наконечник, а отже згладжування пульсацій потоку розплаву на виході з екструдера й більш стабільну роботу екструдера в цілому. Поставлена задача вирішується тим, що в черв'яку екструдера, що містить вал з послідовно розташованими хвостовиком, робочою зоною, спорядженою гвинтовою нарізкою, а також виконаним у вигляді окремої деталі наконечником, згідно з корисною моделлю, новим є те, що наконечник виконано з можливістю осьового руху відносно робочої зони і споряджено пружним елементом, наприклад пружиною стиснення. При цьому в найприйнятнішому варіанті виконання черв'яка пружний елемент споряджено засобом регулювання його жорсткості. Виконання наконечника з можливістю осьового руху відносно робочої зони черв'яка під час раптового несанкціонованого підвищення тиску з боку екструзійної головки сприяє переміщенню наконечника в бік його робочої зони, а отже скорочення загальної довжини черв'яка та збільшення об'єму робочого каналу екструдера з боку наконечника, що сприяє зниженню тиску. Після певного зниження тиску наконечник повністю або частково повертається у вихідне положення, після чого тиск у робочому каналі екструдера стабілізується. Спорядження ж пружного елемента засобом регулювання його жорсткості забезпечує можливість змінювання його пружних характеристик залежно від перероблюваної сировини, що розширює технологічні можливості черв'яка. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд черв'яка; на Фіг. 2 - виносний елемент А на Фіг. 1, розріз. Черв'як екструдера містить вал 1 з послідовно розташованими хвостовиком 2, робочою зоною 3, спорядженою гвинтовою нарізкою 4, а також виконаним у вигляді окремої деталі наконечником 5, який виконано з можливістю осьового руху відносно робочої зони 3 і споряджено пружним елементом 6, наприклад, пружиною стиснення. Штифт 7, що проходить крізь овальний отвір 8 наконечника 5 фіксує його від провертання відносно робочої зони 3 черв'яка (Фіг. 1). Пружний елемент 6 може бути споряджено засобом регулювання його жорсткості, наприклад пакетом знімних шайб 9 (Фіг. 2). Черв'як працює в такий спосіб. Сировина, що підлягає переробленню, послідовно просувається нарізкою 4 робочої частини 3 від хвостовика 2 до наконечника 5, поступово ущільнюється, нагрівається і плавиться. Під час раптового небажаного підвищення тиску з боку екструзійної головки (не показано) сприяє переміщенню наконечника 5 у бік його робочої зони 3, а отже скорочення загальної довжини черв'яка та збільшення об'єму робочого каналу екструдера з боку наконечника 5, що сприяє зниженню тиску. Після певного зниженню тиску наконечник 5 повністю або частково повертається у вихідне положення, після чого тиск у робочому каналі екструдера стабілізується. Залежно від перероблюваної сировини зміною товщини h пакета знімних шайб 9 можна регулювання пружні характеристики пружного елемента 6. Пропонована корисна модель, нескладна у виготовленні та експлуатації, істотно поліпшить умови роботи черв'ячних екструдерів. Джерела інформації: 1. Рябинин Д.Д., Лукач Ю.Е. Червячные машины для переработки пластических масс и резиновых смесей. - М.: Машиностроение, 1965. - С. 200, рис. 90. 1 UA 93385 U 2. Рябинин Д.Д., Лукач Ю.Е. Червячные машины для переработки пластических масс и резиновых смесей. - М: Машиностроение, 1965. - С. 209, рис. 101. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Черв'як екструдера, що містить вал з послідовно розташованими хвостовиком, робочою зоною, спорядженою гвинтовою нарізкою, а також виконаним у вигляді окремої деталі наконечником, який відрізняється тим, що наконечник виконано з можливістю осьового руху відносно робочої зони і споряджено пружним елементом, наприклад пружиною стиснення. 2. Черв'як за п. 1, який відрізняється тим, що пружний елемент споряджено засобом регулювання його жорсткості. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
