Пристрій для визначення димоутворювальної здатності твердих будівельних матеріалів

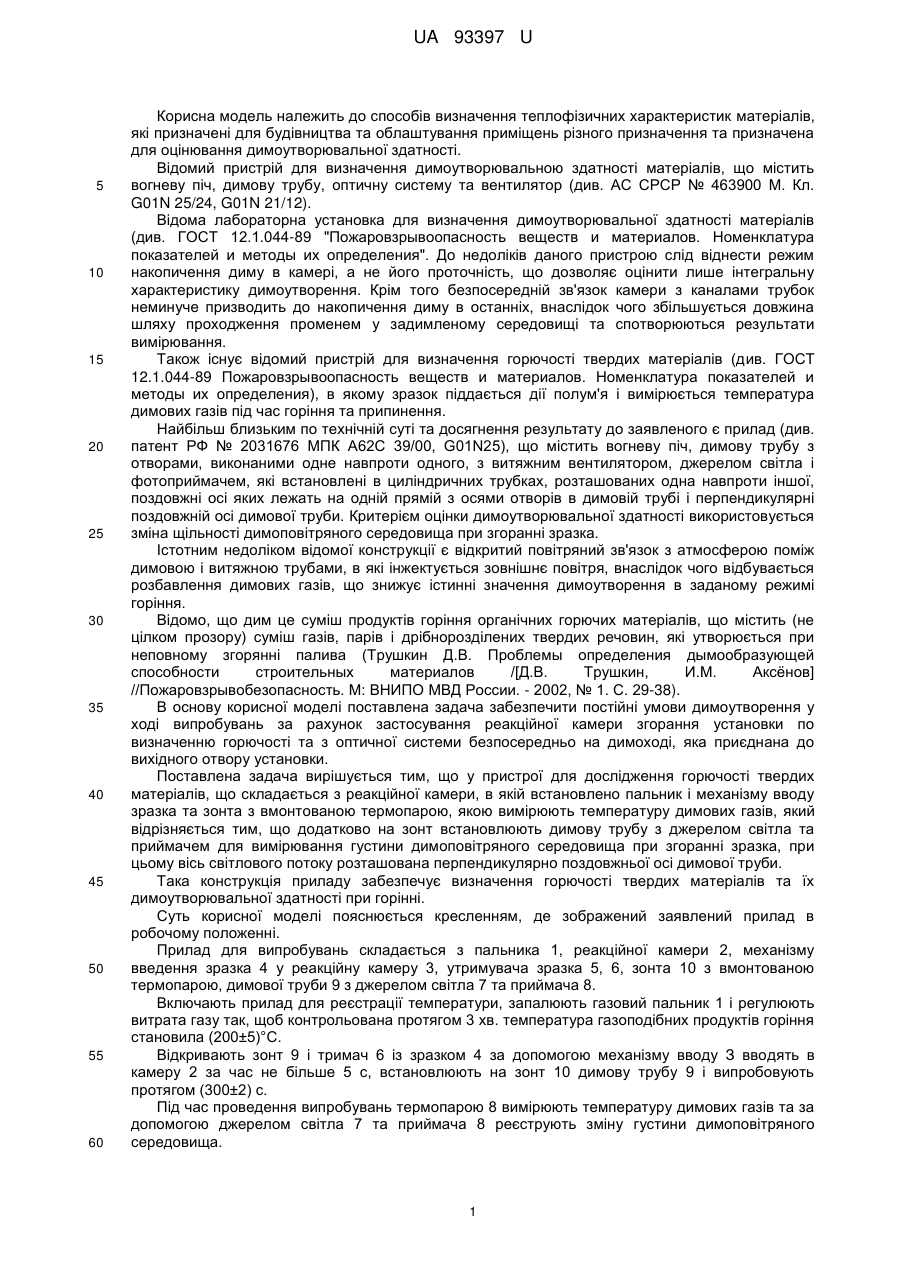

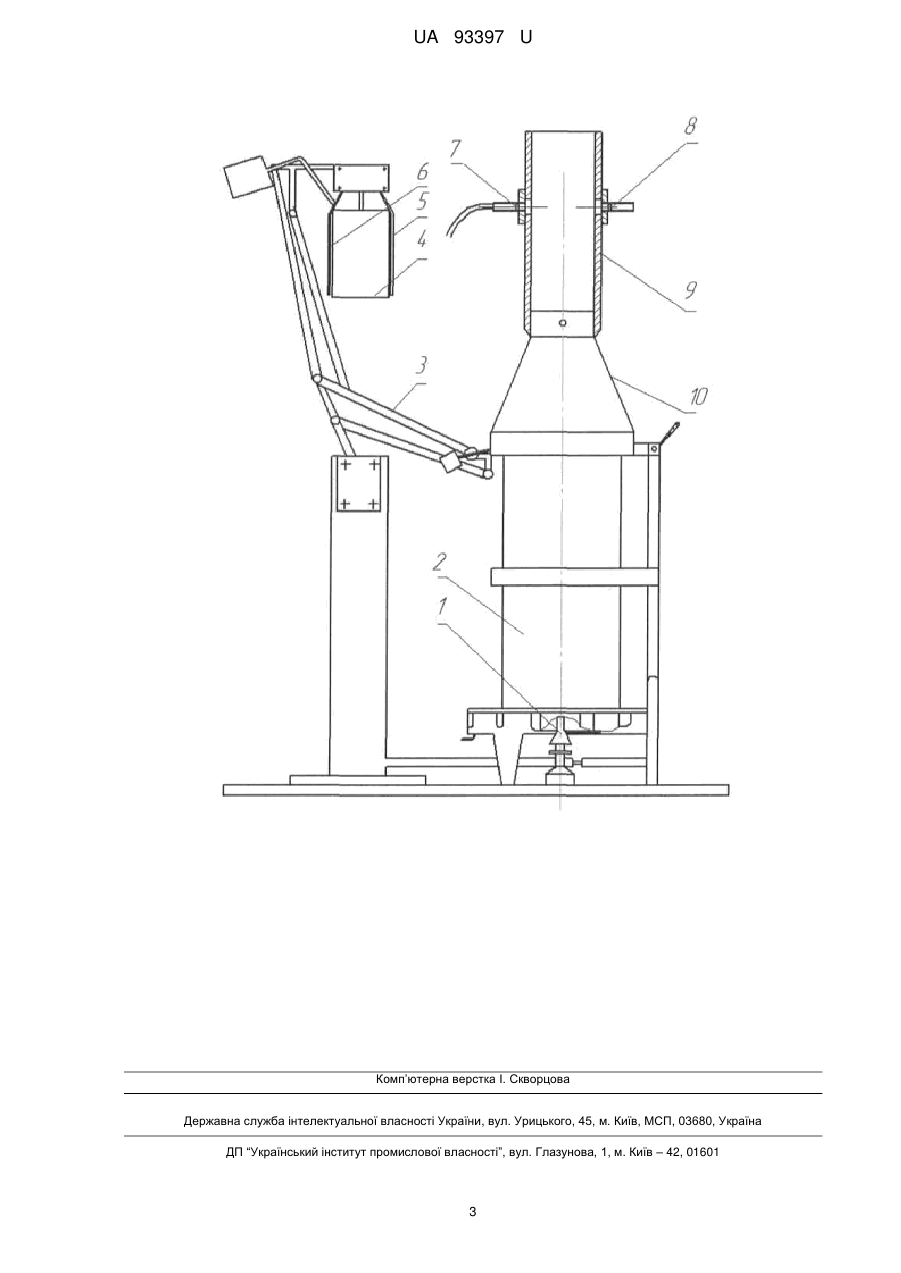

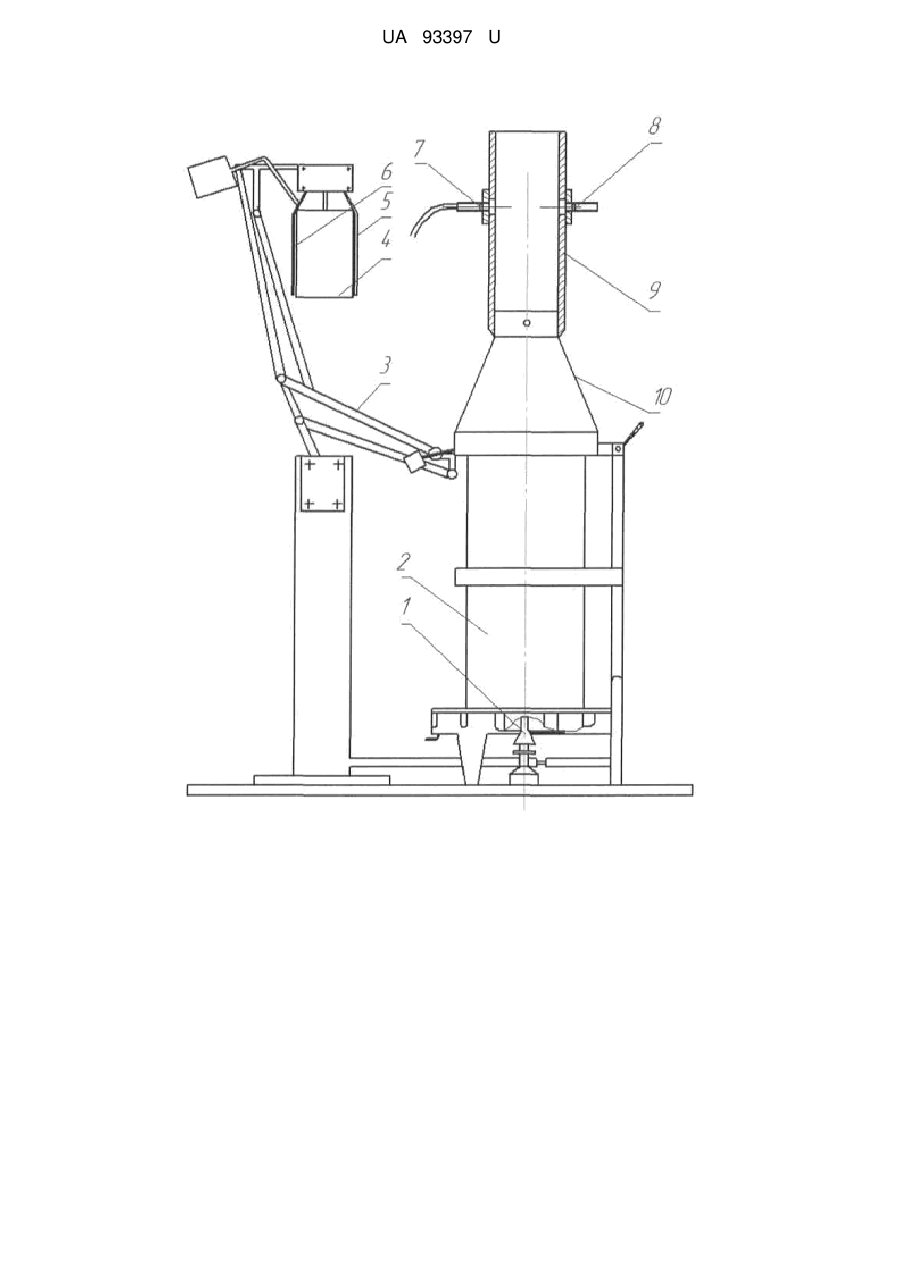

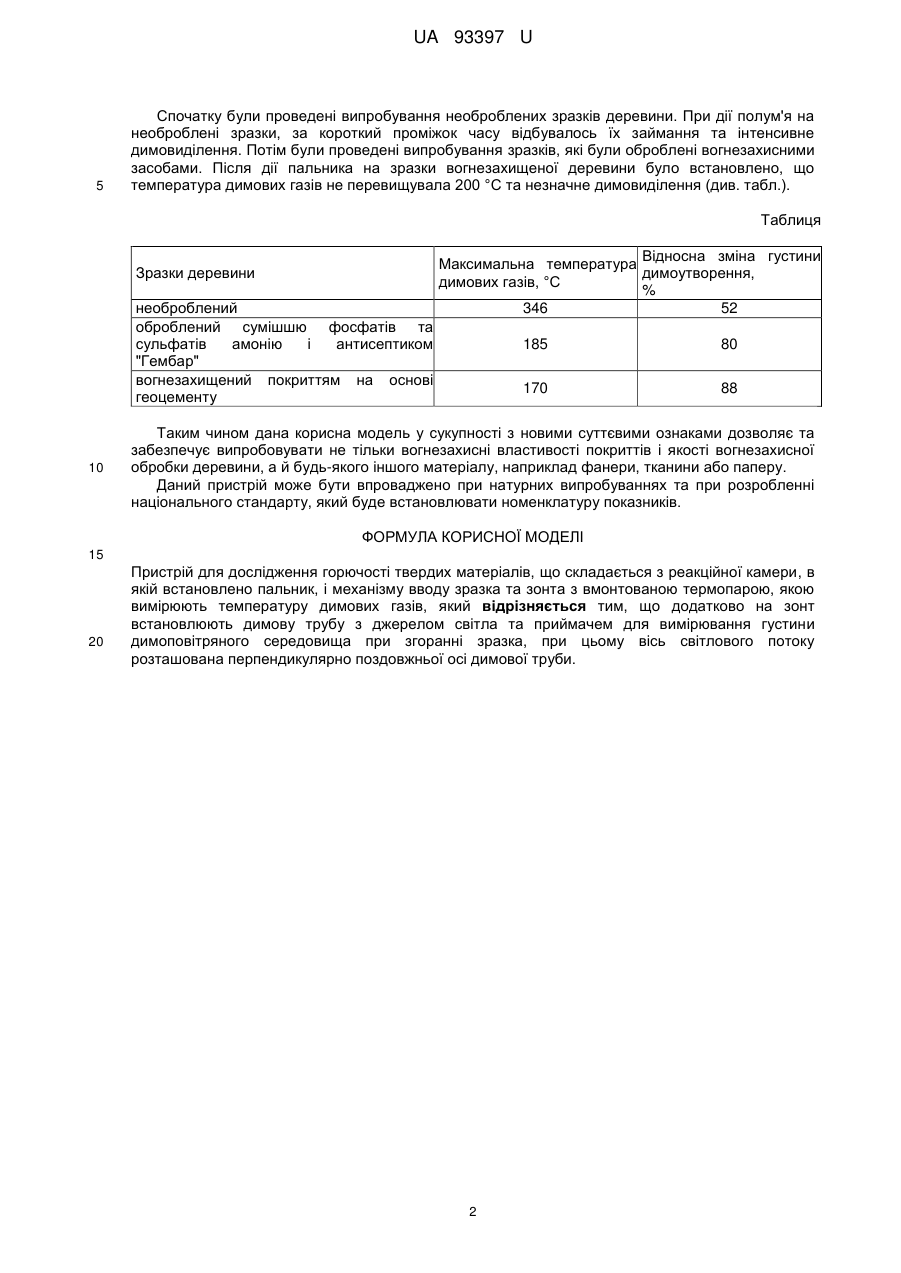

Реферат: Пристрій для дослідження горючості твердих матеріалів, що складається з реакційної камери, в якій встановлено пальник і механізму вводу зразка та зонта з вмонтованою термопарою, якою вимірюють температуру димових газів. Додатково на зонт встановлюють димову трубу з джерелом світла та приймачем для вимірювання густини димоповітряного середовища при згоранні зразка, при цьому вісь світлового потоку розташована перпендикулярно поздовжньої осі димової труби. UA 93397 U (12) UA 93397 U UA 93397 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів визначення теплофізичних характеристик матеріалів, які призначені для будівництва та облаштування приміщень різного призначення та призначена для оцінювання димоутворювальної здатності. Відомий пристрій для визначення димоутворювальною здатності матеріалів, що містить вогневу піч, димову трубу, оптичну систему та вентилятор (див. АС СРСР № 463900 М. Кл. G01N 25/24, G01N 21/12). Відома лабораторна установка для визначення димоутворювальної здатності матеріалів (див. ГОСТ 12.1.044-89 "Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения". До недоліків даного пристрою слід віднести режим накопичення диму в камері, а не його проточність, що дозволяє оцінити лише інтегральну характеристику димоутворення. Крім того безпосередній зв'язок камери з каналами трубок неминуче призводить до накопичення диму в останніх, внаслідок чого збільшується довжина шляху проходження променем у задимленому середовищі та спотворюються результати вимірювання. Також існує відомий пристрій для визначення горючості твердих матеріалів (див. ГОСТ 12.1.044-89 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения), в якому зразок піддається дії полум'я і вимірюється температура димових газів під час горіння та припинення. Найбільш близьким по технічній суті та досягнення результату до заявленого є прилад (див. патент РФ № 2031676 МПК А62С 39/00, G01N25), що містить вогневу піч, димову трубу з отворами, виконаними одне навпроти одного, з витяжним вентилятором, джерелом світла і фотоприймачем, які встановлені в циліндричних трубках, розташованих одна навпроти іншої, поздовжні осі яких лежать на одній прямій з осями отворів в димовій трубі і перпендикулярні поздовжній осі димової труби. Критерієм оцінки димоутворювальної здатності використовується зміна щільності димоповітряного середовища при згоранні зразка. Істотним недоліком відомої конструкції є відкритий повітряний зв'язок з атмосферою поміж димовою і витяжною трубами, в які інжектується зовнішнє повітря, внаслідок чого відбувається розбавлення димових газів, що знижує істинні значення димоутворення в заданому режимі горіння. Відомо, що дим це суміш продуктів горіння органічних горючих матеріалів, що містить (не цілком прозору) суміш газів, парів і дрібнорозділених твердих речовин, які утворюється при неповному згорянні палива (Трушкин Д.В. Проблемы определения дымообразующей способности строительных материалов /[Д.В. Трушкин, И.М. Аксёнов] //Пожаровзрывобезопасность. М: ВНИПО МВД России. - 2002, № 1. С. 29-38). В основу корисної моделі поставлена задача забезпечити постійні умови димоутворення у ході випробувань за рахунок застосування реакційної камери згорання установки по визначенню горючості та з оптичної системи безпосередньо на димоході, яка приєднана до вихідного отвору установки. Поставлена задача вирішується тим, що у пристрої для дослідження горючості твердих матеріалів, що складається з реакційної камери, в якій встановлено пальник і механізму вводу зразка та зонта з вмонтованою термопарою, якою вимірюють температуру димових газів, який відрізняється тим, що додатково на зонт встановлюють димову трубу з джерелом світла та приймачем для вимірювання густини димоповітряного середовища при згоранні зразка, при цьому вісь світлового потоку розташована перпендикулярно поздовжньої осі димової труби. Така конструкція приладу забезпечує визначення горючості твердих матеріалів та їх димоутворювальної здатності при горінні. Суть корисної моделі пояснюється кресленням, де зображений заявлений прилад в робочому положенні. Прилад для випробувань складається з пальника 1, реакційної камери 2, механізму введення зразка 4 у реакційну камеру 3, утримувача зразка 5, 6, зонта 10 з вмонтованою термопарою, димової труби 9 з джерелом світла 7 та приймача 8. Включають прилад для реєстрації температури, запалюють газовий пальник 1 і регулюють витрата газу так, щоб контрольована протягом 3 хв. температура газоподібних продуктів горіння становила (200±5)°С. Відкривають зонт 9 і тримач 6 із зразком 4 за допомогою механізму вводу З вводять в камеру 2 за час не більше 5 с, встановлюють на зонт 10 димову трубу 9 і випробовують протягом (300±2) с. Під час проведення випробувань термопарою 8 вимірюють температуру димових газів та за допомогою джерелом світла 7 та приймача 8 реєструють зміну густини димоповітряного середовища. 1 UA 93397 U 5 Спочатку були проведені випробування необроблених зразків деревини. При дії полум'я на необроблені зразки, за короткий проміжок часу відбувалось їх займання та інтенсивне димовиділення. Потім були проведені випробування зразків, які були оброблені вогнезахисними засобами. Після дії пальника на зразки вогнезахищеної деревини було встановлено, що температура димових газів не перевищувала 200 °C та незначне димовиділення (див. табл.). Таблиця Зразки деревини необроблений оброблений сумішшю фосфатів та сульфатів амонію і антисептиком "Гембар" вогнезахищений покриттям на основі геоцементу 10 Відносна зміна густини Максимальна температура димоутворення, димових газів, °C % 346 52 185 80 170 88 Таким чином дана корисна модель у сукупності з новими суттєвими ознаками дозволяє та забезпечує випробовувати не тільки вогнезахисні властивості покриттів і якості вогнезахисної обробки деревини, а й будь-якого іншого матеріалу, наприклад фанери, тканини або паперу. Даний пристрій може бути впроваджено при натурних випробуваннях та при розробленні національного стандарту, який буде встановлювати номенклатуру показників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для дослідження горючості твердих матеріалів, що складається з реакційної камери, в якій встановлено пальник, і механізму вводу зразка та зонта з вмонтованою термопарою, якою вимірюють температуру димових газів, який відрізняється тим, що додатково на зонт встановлюють димову трубу з джерелом світла та приймачем для вимірювання густини димоповітряного середовища при згоранні зразка, при цьому вісь світлового потоку розташована перпендикулярно поздовжньої осі димової труби. 2 UA 93397 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
