Ковпачок з еластичного матеріалу для закупорювання пляшок

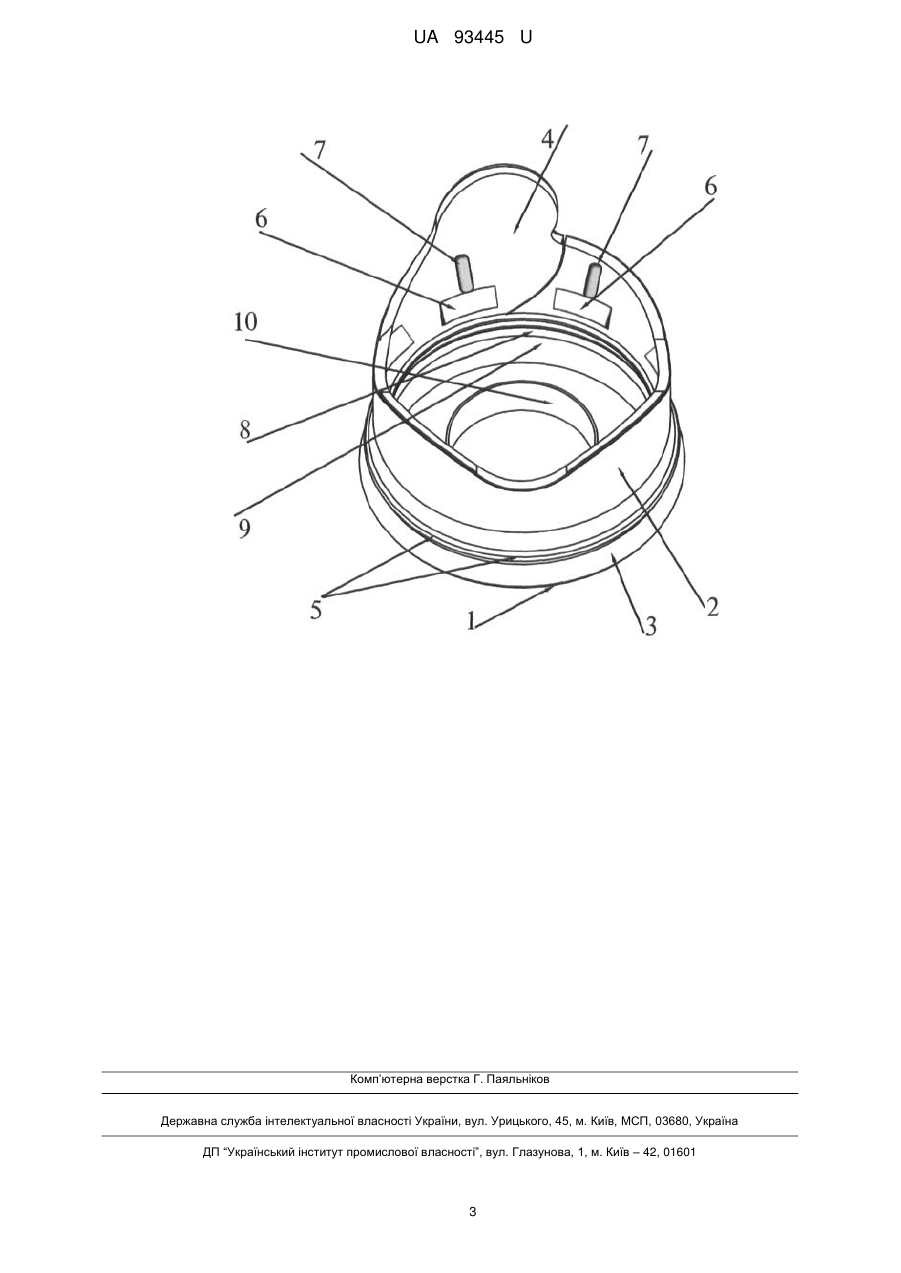

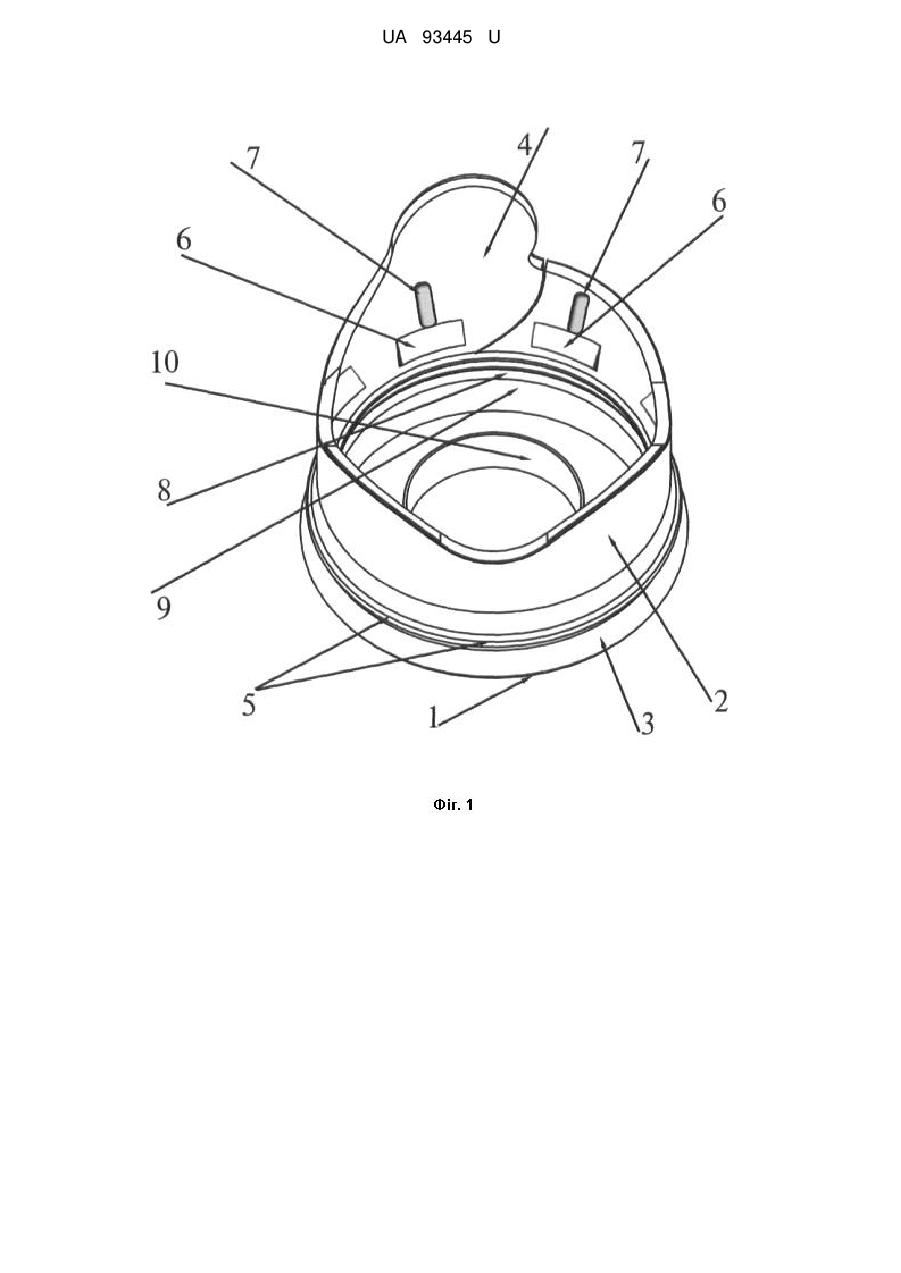

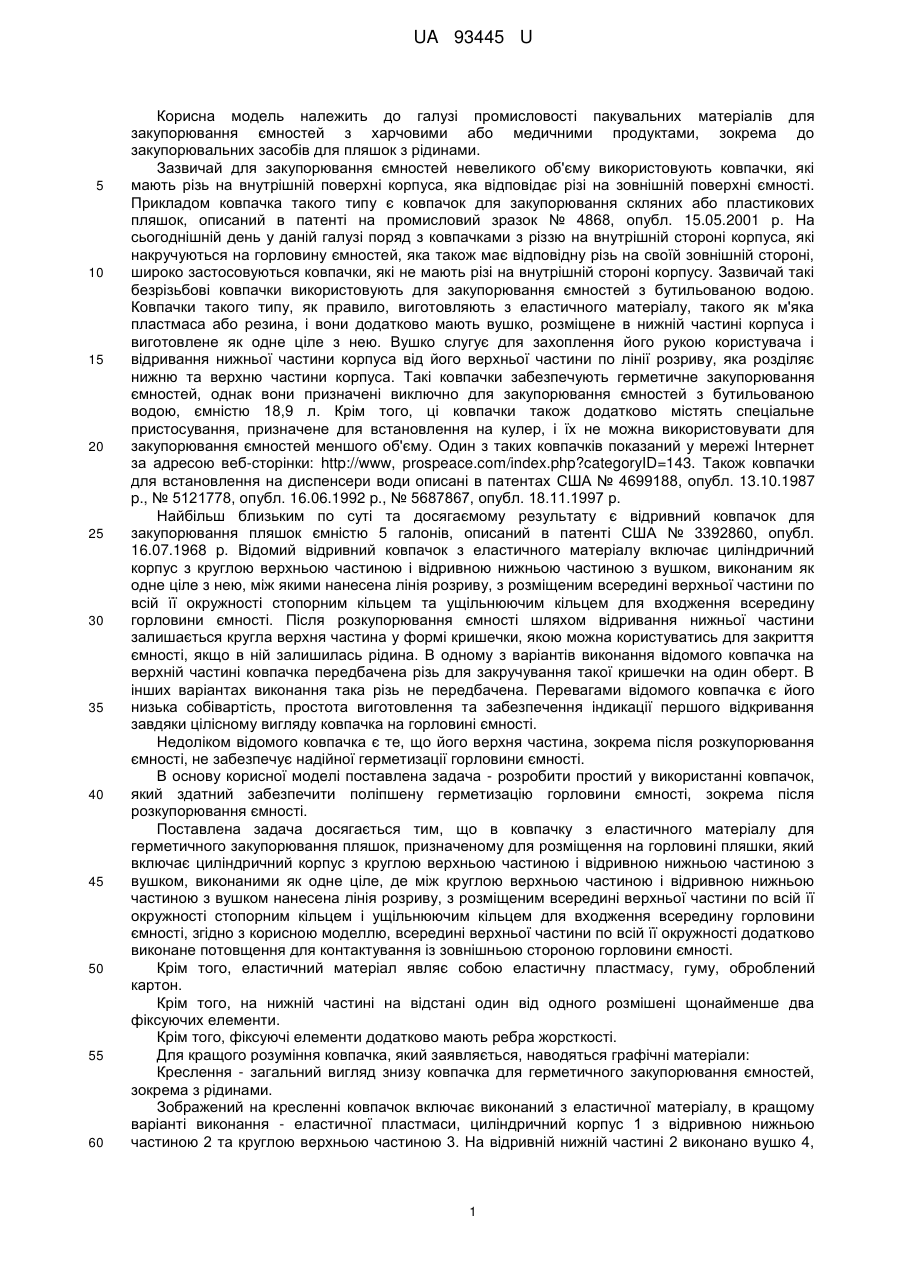

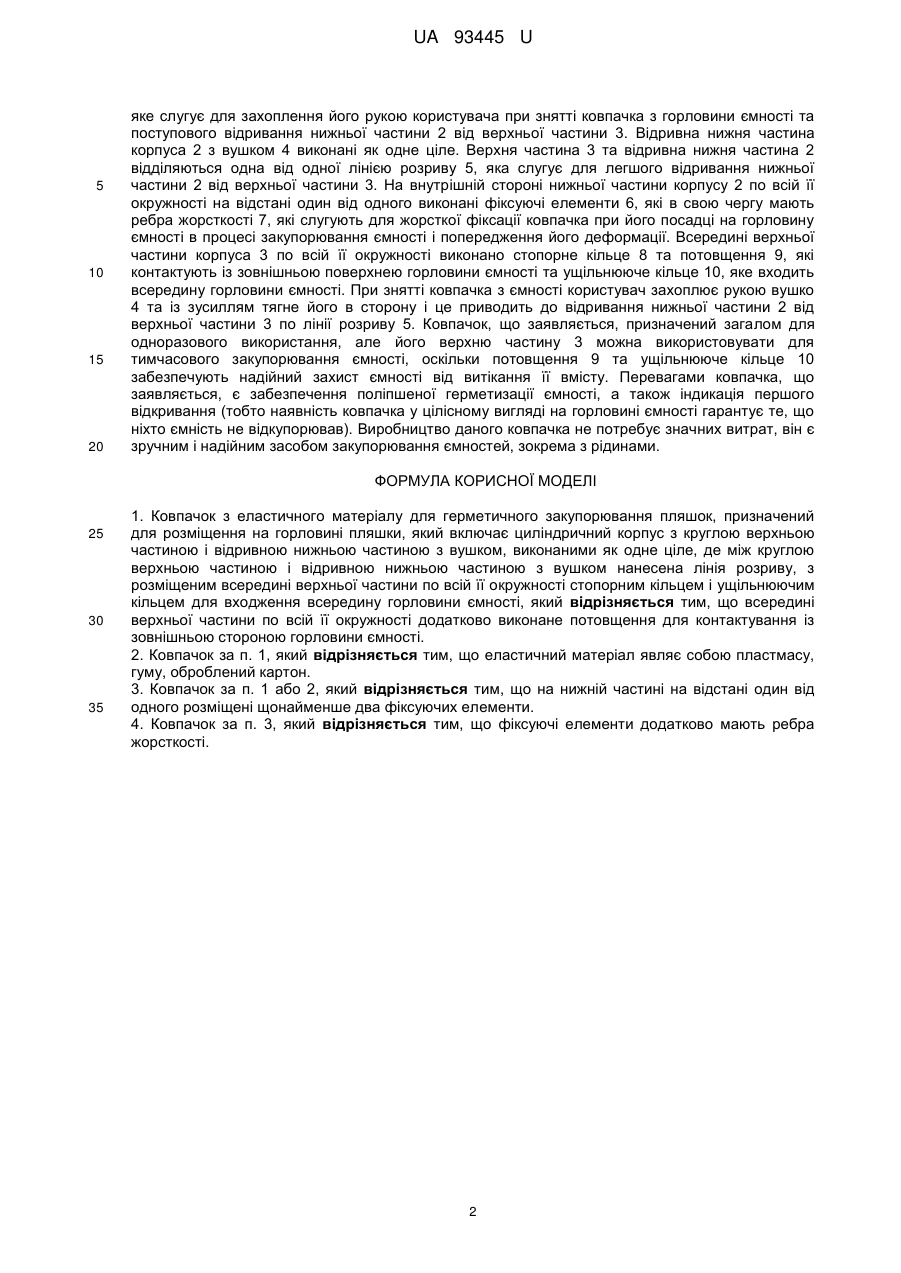

Реферат: Ковпачок з еластичного матеріалу для герметичного закупорювання пляшок, призначений для розміщення на горловині пляшки, включає циліндричний корпус з круглою верхньою частиною і відривною нижньою частиною з вушком, виконаними як одне ціле, де між круглою верхньою частиною і відривною нижньою частиною з вушком нанесена лінія розриву, з розміщеним всередині верхньої частини по всій її окружності стопорним кільцем і ущільнюючим кільцем для входження всередину горловини ємності. Всередині верхньої частини по всій її окружності додатково виконане потовщення для контактування із зовнішньою стороною горловини ємності. UA 93445 U (54) КОВПАЧОК З ЕЛАСТИЧНОГО МАТЕРІАЛУ ДЛЯ ЗАКУПОРЮВАННЯ ПЛЯШОК UA 93445 U UA 93445 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі промисловості пакувальних матеріалів для закупорювання ємностей з харчовими або медичними продуктами, зокрема до закупорювальних засобів для пляшок з рідинами. Зазвичай для закупорювання ємностей невеликого об'єму використовують ковпачки, які мають різь на внутрішній поверхні корпуса, яка відповідає різі на зовнішній поверхні ємності. Прикладом ковпачка такого типу є ковпачок для закупорювання скляних або пластикових пляшок, описаний в патенті на промисловий зразок № 4868, опубл. 15.05.2001 р. На сьогоднішній день у даній галузі поряд з ковпачками з різзю на внутрішній стороні корпуса, які накручуються на горловину ємностей, яка також має відповідну різь на своїй зовнішній стороні, широко застосовуються ковпачки, які не мають різі на внутрішній стороні корпусу. Зазвичай такі безрізьбові ковпачки використовують для закупорювання ємностей з бутильованою водою. Ковпачки такого типу, як правило, виготовляють з еластичного матеріалу, такого як м'яка пластмаса або резина, і вони додатково мають вушко, розміщене в нижній частині корпуса і виготовлене як одне ціле з нею. Вушко слугує для захоплення його рукою користувача і відривання нижньої частини корпуса від його верхньої частини по лінії розриву, яка розділяє нижню та верхню частини корпуса. Такі ковпачки забезпечують герметичне закупорювання ємностей, однак вони призначені виключно для закупорювання ємностей з бутильованою водою, ємністю 18,9 л. Крім того, ці ковпачки також додатково містять спеціальне пристосування, призначене для встановлення на кулер, і їх не можна використовувати для закупорювання ємностей меншого об'єму. Один з таких ковпачків показаний у мережі Інтернет за адресою веб-сторінки: http://www, prospeace.com/index.php?categoryID=143. Також ковпачки для встановлення на диспенсери води описані в патентах США № 4699188, опубл. 13.10.1987 p., № 5121778, опубл. 16.06.1992 p., № 5687867, опубл. 18.11.1997 р. Найбільш близьким по суті та досягаємому результату є відривний ковпачок для закупорювання пляшок ємністю 5 галонів, описаний в патенті США № 3392860, опубл. 16.07.1968 p. Відомий відривний ковпачок з еластичного матеріалу включає циліндричний корпус з круглою верхньою частиною і відривною нижньою частиною з вушком, виконаним як одне ціле з нею, між якими нанесена лінія розриву, з розміщеним всередині верхньої частини по всій її окружності стопорним кільцем та ущільнюючим кільцем для входження всередину горловини ємності. Після розкупорювання ємності шляхом відривання нижньої частини залишається кругла верхня частина у формі кришечки, якою можна користуватись для закриття ємності, якщо в ній залишилась рідина. В одному з варіантів виконання відомого ковпачка на верхній частині ковпачка передбачена різь для закручування такої кришечки на один оберт. В інших варіантах виконання така різь не передбачена. Перевагами відомого ковпачка є його низька собівартість, простота виготовлення та забезпечення індикації першого відкривання завдяки цілісному вигляду ковпачка на горловині ємності. Недоліком відомого ковпачка є те, що його верхня частина, зокрема після розкупорювання ємності, не забезпечує надійної герметизації горловини ємності. В основу корисної моделі поставлена задача - розробити простий у використанні ковпачок, який здатний забезпечити поліпшену герметизацію горловини ємності, зокрема після розкупорювання ємності. Поставлена задача досягається тим, що в ковпачку з еластичного матеріалу для герметичного закупорювання пляшок, призначеному для розміщення на горловині пляшки, який включає циліндричний корпус з круглою верхньою частиною і відривною нижньою частиною з вушком, виконаними як одне ціле, де між круглою верхньою частиною і відривною нижньою частиною з вушком нанесена лінія розриву, з розміщеним всередині верхньої частини по всій її окружності стопорним кільцем і ущільнюючим кільцем для входження всередину горловини ємності, згідно з корисною моделлю, всередині верхньої частини по всій її окружності додатково виконане потовщення для контактування із зовнішньою стороною горловини ємності. Крім того, еластичний матеріал являє собою еластичну пластмасу, гуму, оброблений картон. Крім того, на нижній частині на відстані один від одного розмішені щонайменше два фіксуючих елементи. Крім того, фіксуючі елементи додатково мають ребра жорсткості. Для кращого розуміння ковпачка, який заявляється, наводяться графічні матеріали: Креслення - загальний вигляд знизу ковпачка для герметичного закупорювання ємностей, зокрема з рідинами. Зображений на кресленні ковпачок включає виконаний з еластичної матеріалу, в кращому варіанті виконання - еластичної пластмаси, циліндричний корпус 1 з відривною нижньою частиною 2 та круглою верхньою частиною 3. На відривній нижній частині 2 виконано вушко 4, 1 UA 93445 U 5 10 15 20 яке слугує для захоплення його рукою користувача при знятті ковпачка з горловини ємності та поступового відривання нижньої частини 2 від верхньої частини 3. Відривна нижня частина корпуса 2 з вушком 4 виконані як одне ціле. Верхня частина 3 та відривна нижня частина 2 відділяються одна від одної лінією розриву 5, яка слугує для легшого відривання нижньої частини 2 від верхньої частини 3. На внутрішній стороні нижньої частини корпусу 2 по всій її окружності на відстані один від одного виконані фіксуючі елементи 6, які в свою чергу мають ребра жорсткості 7, які слугують для жорсткої фіксації ковпачка при його посадці на горловину ємності в процесі закупорювання ємності і попередження його деформації. Всередині верхньої частини корпуса 3 по всій її окружності виконано стопорне кільце 8 та потовщення 9, які контактують із зовнішньою поверхнею горловини ємності та ущільнююче кільце 10, яке входить всередину горловини ємності. При знятті ковпачка з ємності користувач захоплює рукою вушко 4 та із зусиллям тягне його в сторону і це приводить до відривання нижньої частини 2 від верхньої частини 3 по лінії розриву 5. Ковпачок, що заявляється, призначений загалом для одноразового використання, але його верхню частину 3 можна використовувати для тимчасового закупорювання ємності, оскільки потовщення 9 та ущільнююче кільце 10 забезпечують надійний захист ємності від витікання її вмісту. Перевагами ковпачка, що заявляється, є забезпечення поліпшеної герметизації ємності, а також індикація першого відкривання (тобто наявність ковпачка у цілісному вигляді на горловині ємності гарантує те, що ніхто ємність не відкупорював). Виробництво даного ковпачка не потребує значних витрат, він є зручним і надійним засобом закупорювання ємностей, зокрема з рідинами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Ковпачок з еластичного матеріалу для герметичного закупорювання пляшок, призначений для розміщення на горловині пляшки, який включає циліндричний корпус з круглою верхньою частиною і відривною нижньою частиною з вушком, виконаними як одне ціле, де між круглою верхньою частиною і відривною нижньою частиною з вушком нанесена лінія розриву, з розміщеним всередині верхньої частини по всій її окружності стопорним кільцем і ущільнюючим кільцем для входження всередину горловини ємності, який відрізняється тим, що всередині верхньої частини по всій її окружності додатково виконане потовщення для контактування із зовнішньою стороною горловини ємності. 2. Ковпачок за п. 1, який відрізняється тим, що еластичний матеріал являє собою пластмасу, гуму, оброблений картон. 3. Ковпачок за п. 1 або 2, який відрізняється тим, що на нижній частині на відстані один від одного розміщені щонайменше два фіксуючих елементи. 4. Ковпачок за п. 3, який відрізняється тим, що фіксуючі елементи додатково мають ребра жорсткості. 2 UA 93445 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
