Тангенціальний поворотний різець “starbit” для гірничих машин

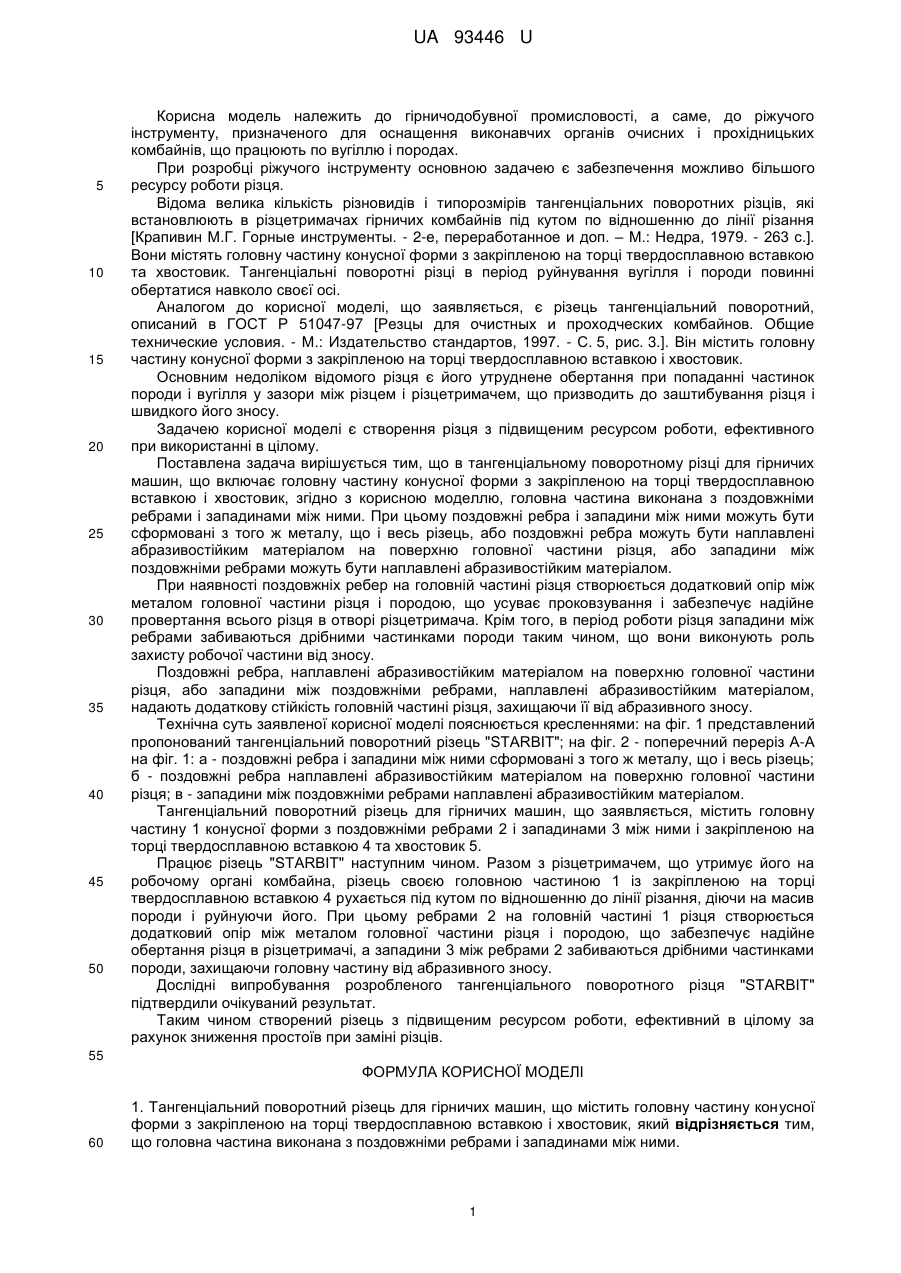

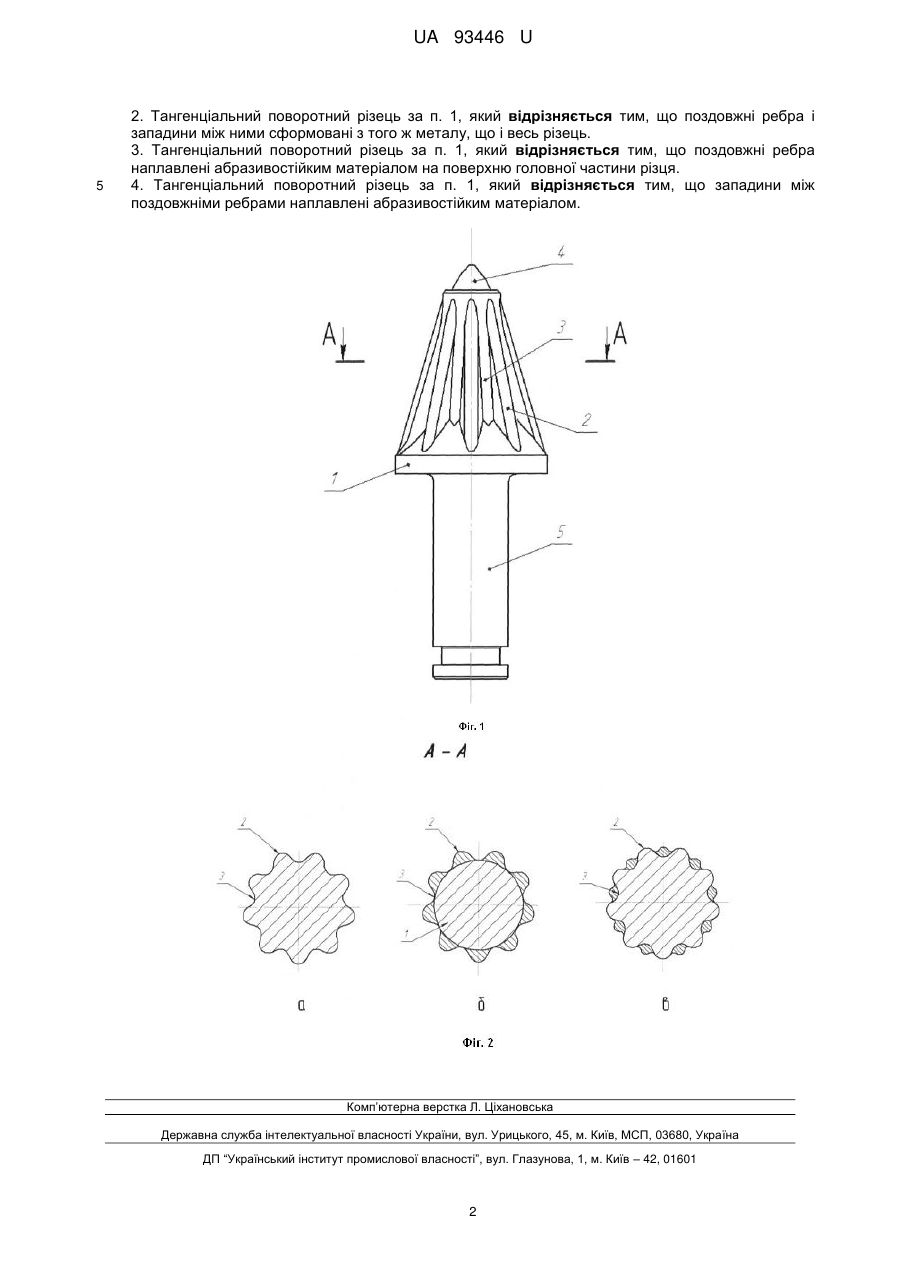

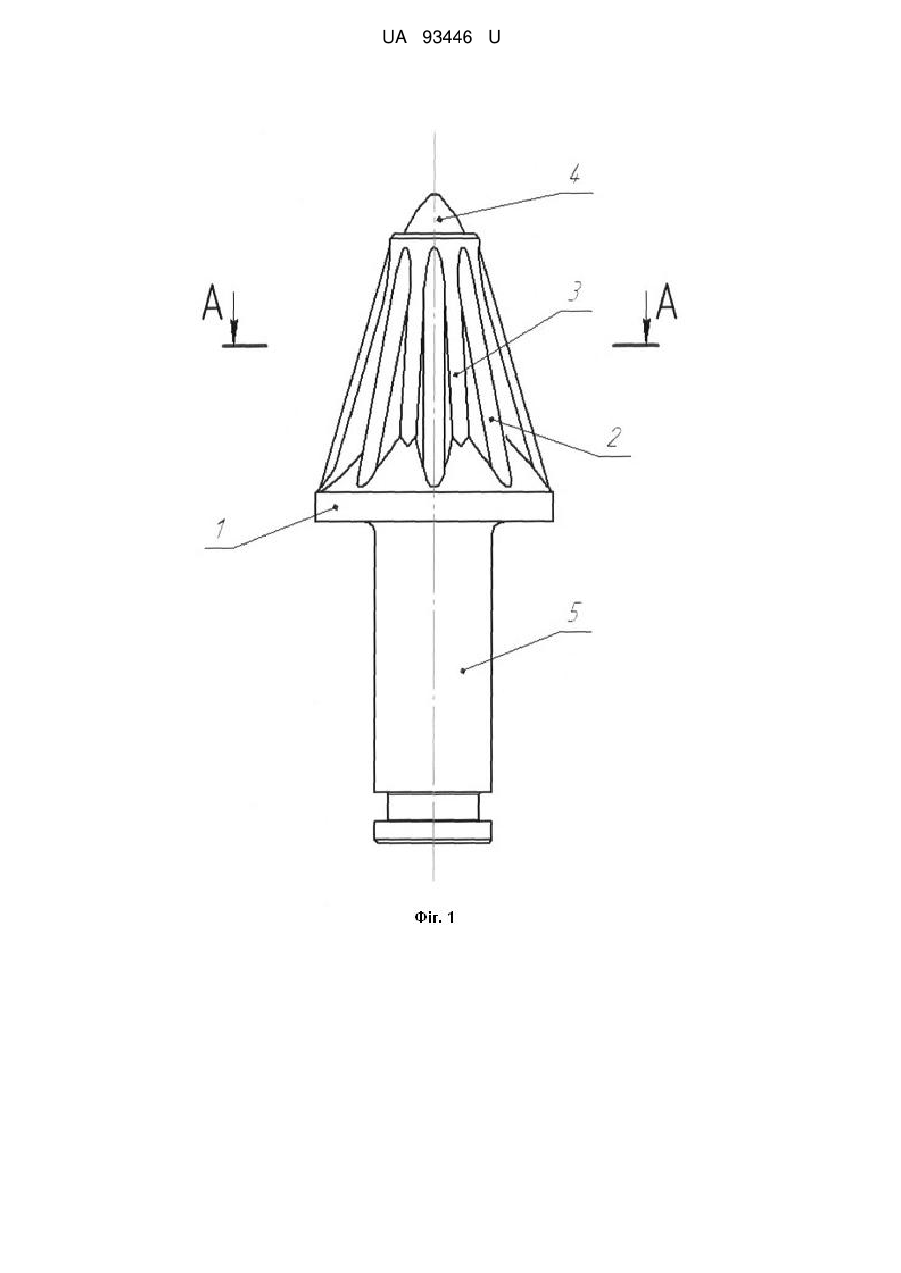

Реферат: UA 93446 U UA 93446 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничодобувної промисловості, а саме, до ріжучого інструменту, призначеного для оснащення виконавчих органів очисних і прохідницьких комбайнів, що працюють по вугіллю і породах. При розробці ріжучого інструменту основною задачею є забезпечення можливо більшого ресурсу роботи різця. Відома велика кількість різновидів і типорозмірів тангенціальних поворотних різців, які встановлюють в різцетримачах гірничих комбайнів під кутом по відношенню до лінії різання [Крапивин М.Г. Горные инструменты. - 2-е, переработанное и доп. – М.: Недра, 1979. - 263 с.]. Вони містять головну частину конусної форми з закріпленою на торці твердосплавною вставкою та хвостовик. Тангенціальні поворотні різці в період руйнування вугілля і породи повинні обертатися навколо своєї осі. Аналогом до корисної моделі, що заявляється, є різець тангенціальний поворотний, описаний в ГОСТ Р 51047-97 [Резцы для очистных и проходческих комбайнов. Общие технические условия. - М.: Издательство стандартов, 1997. - С. 5, рис. 3.]. Він містить головну частину конусної форми з закріпленою на торці твердосплавною вставкою і хвостовик. Основним недоліком відомого різця є його утруднене обертання при попаданні частинок породи і вугілля у зазори між різцем і різцетримачем, що призводить до заштибування різця і швидкого його зносу. Задачею корисної моделі є створення різця з підвищеним ресурсом роботи, ефективного при використанні в цілому. Поставлена задача вирішується тим, що в тангенціальному поворотному різці для гірничих машин, що включає головну частину конусної форми з закріпленою на торці твердосплавною вставкою і хвостовик, згідно з корисною моделлю, головна частина виконана з поздовжніми ребрами і западинами між ними. При цьому поздовжні ребра і западини між ними можуть бути сформовані з того ж металу, що і весь різець, або поздовжні ребра можуть бути наплавлені абразивостійким матеріалом на поверхню головної частини різця, або западини між поздовжніми ребрами можуть бути наплавлені абразивостійким матеріалом. При наявності поздовжніх ребер на головній частині різця створюється додатковий опір між металом головної частини різця і породою, що усуває проковзування і забезпечує надійне провертання всього різця в отворі різцетримача. Крім того, в період роботи різця западини між ребрами забиваються дрібними частинками породи таким чином, що вони виконують роль захисту робочої частини від зносу. Поздовжні ребра, наплавлені абразивостійким матеріалом на поверхню головної частини різця, або западини між поздовжніми ребрами, наплавлені абразивостійким матеріалом, надають додаткову стійкість головній частині різця, захищаючи її від абразивного зносу. Технічна суть заявленої корисної моделі пояснюється кресленнями: на фіг. 1 представлений пропонований тангенціальний поворотний різець "STARBIT"; на фіг. 2 - поперечний переріз А-А на фіг. 1: а - поздовжні ребра і западини між ними сформовані з того ж металу, що і весь різець; б - поздовжні ребра наплавлені абразивостійким матеріалом на поверхню головної частини різця; в - западини між поздовжніми ребрами наплавлені абразивостійким матеріалом. Тангенціальний поворотний різець для гірничих машин, що заявляється, містить головну частину 1 конусної форми з поздовжніми ребрами 2 і западинами 3 між ними і закріпленою на торці твердосплавною вставкою 4 та хвостовик 5. Працює різець "STARBIT" наступним чином. Разом з різцетримачем, що утримує його на робочому органі комбайна, різець своєю головною частиною 1 із закріпленою на торці твердосплавною вставкою 4 рухається під кутом по відношенню до лінії різання, діючи на масив породи і руйнуючи його. При цьому ребрами 2 на головній частині 1 різця створюється додатковий опір між металом головної частини різця і породою, що забезпечує надійне обертання різця в різцетримачі, а западини 3 між ребрами 2 забиваються дрібними частинками породи, захищаючи головну частину від абразивного зносу. Дослідні випробування розробленого тангенціального поворотного різця "STARBIT" підтвердили очікуваний результат. Таким чином створений різець з підвищеним ресурсом роботи, ефективний в цілому за рахунок зниження простоїв при заміні різців. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Тангенціальний поворотний різець для гірничих машин, що містить головну частину конусної форми з закріпленою на торці твердосплавною вставкою і хвостовик, який відрізняється тим, що головна частина виконана з поздовжніми ребрами і западинами між ними. 1 UA 93446 U 5 2. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що поздовжні ребра і западини між ними сформовані з того ж металу, що і весь різець. 3. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що поздовжні ребра наплавлені абразивостійким матеріалом на поверхню головної частини різця. 4. Тангенціальний поворотний різець за п. 1, який відрізняється тим, що западини між поздовжніми ребрами наплавлені абразивостійким матеріалом. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
