Пристрій для захисту гідротехнічної споруди від дії льоду

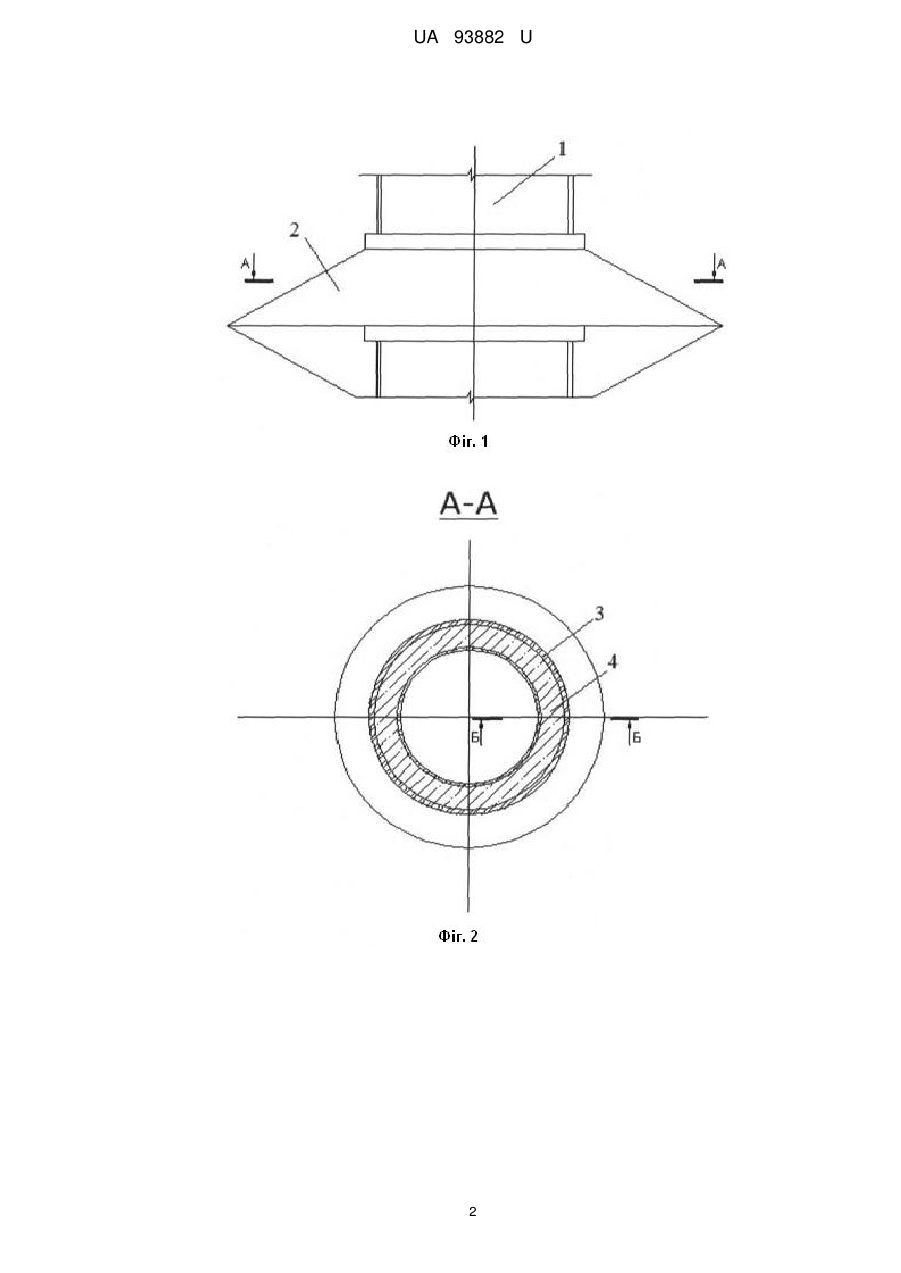

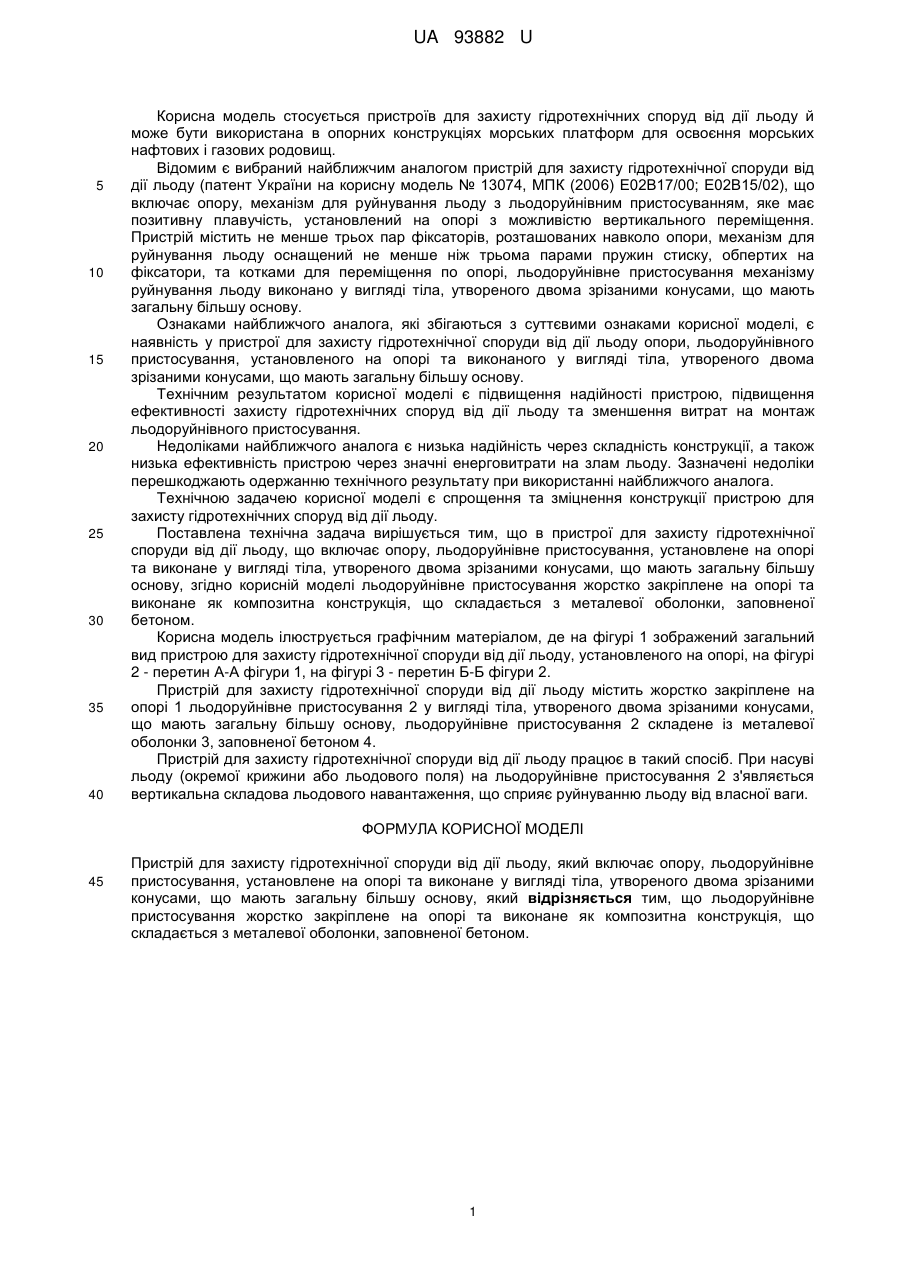

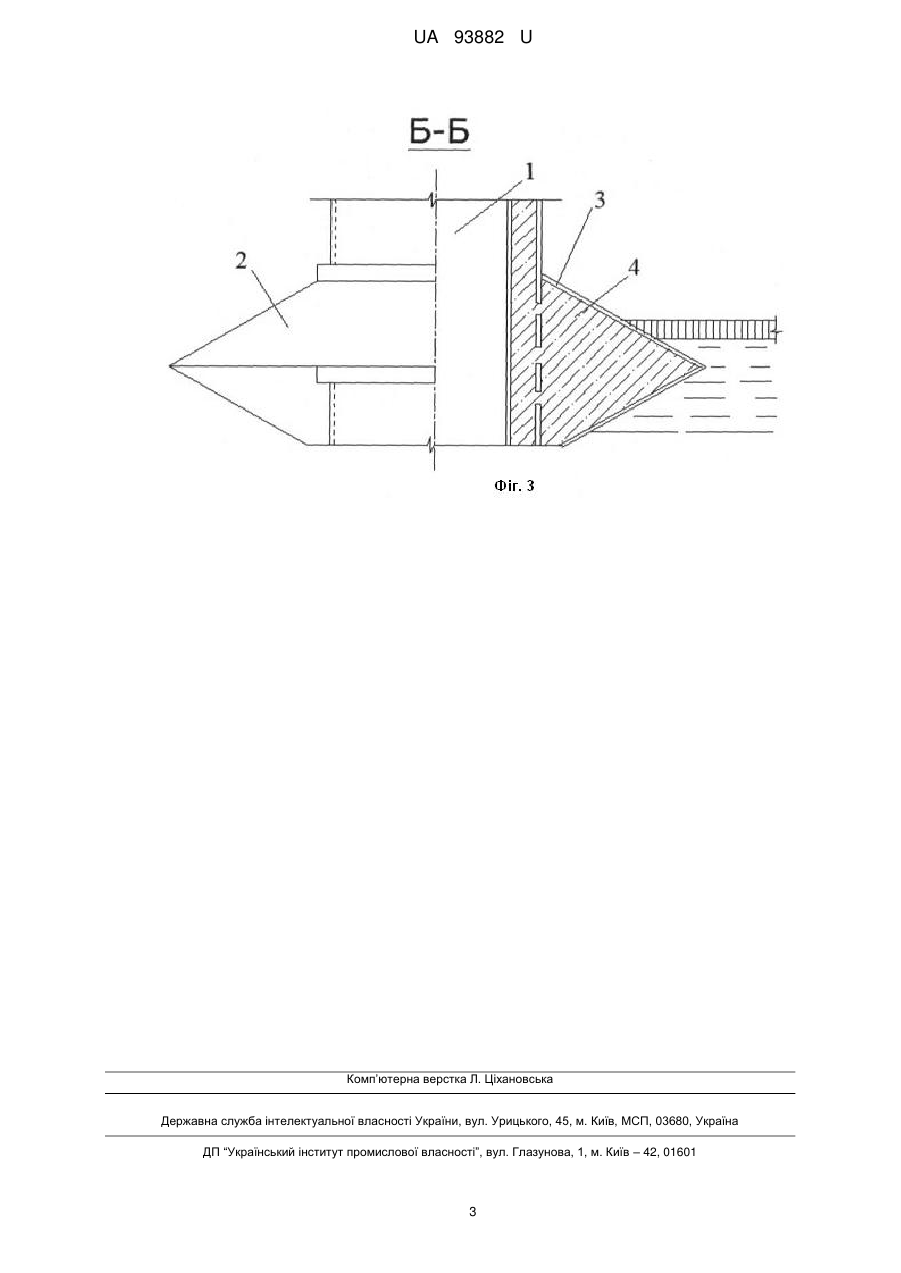

Реферат: Пристрій для захисту гідротехнічної споруди від дії льоду включає опору, льодоруйнівне пристосування, установлене на опорі та виконане у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу. Льодоруйнівне пристосування жорстко закріплене на опорі та виконане як композитна конструкція, що складається з металевої оболонки, заповненої бетоном. UA 93882 U (54) ПРИСТРІЙ ДЛЯ ЗАХИСТУ ГІДРОТЕХНІЧНОЇ СПОРУДИ ВІД ДІЇ ЛЬОДУ UA 93882 U UA 93882 U 5 10 15 20 25 30 35 40 Корисна модель стосується пристроїв для захисту гідротехнічних споруд від дії льоду й може бути використана в опорних конструкціях морських платформ для освоєння морських нафтових і газових родовищ. Відомим є вибраний найближчим аналогом пристрій для захисту гідротехнічної споруди від дії льоду (патент України на корисну модель № 13074, МПК (2006) Е02В17/00; Е02В15/02), що включає опору, механізм для руйнування льоду з льодоруйнівним пристосуванням, яке має позитивну плавучість, установлений на опорі з можливістю вертикального переміщення. Пристрій містить не менше трьох пар фіксаторів, розташованих навколо опори, механізм для руйнування льоду оснащений не менше ніж трьома парами пружин стиску, обпертих на фіксатори, та котками для переміщення по опорі, льодоруйнівне пристосування механізму руйнування льоду виконано у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу. Ознаками найближчого аналога, які збігаються з суттєвими ознаками корисної моделі, є наявність у пристрої для захисту гідротехнічної споруди від дії льоду опори, льодоруйнівного пристосування, установленого на опорі та виконаного у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу. Технічним результатом корисної моделі є підвищення надійності пристрою, підвищення ефективності захисту гідротехнічних споруд від дії льоду та зменшення витрат на монтаж льодоруйнівного пристосування. Недоліками найближчого аналога є низька надійність через складність конструкції, а також низька ефективність пристрою через значні енерговитрати на злам льоду. Зазначені недоліки перешкоджають одержанню технічного результату при використанні найближчого аналога. Технічною задачею корисної моделі є спрощення та зміцнення конструкції пристрою для захисту гідротехнічних споруд від дії льоду. Поставлена технічна задача вирішується тим, що в пристрої для захисту гідротехнічної споруди від дії льоду, що включає опору, льодоруйнівне пристосування, установлене на опорі та виконане у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу, згідно корисній моделі льодоруйнівне пристосування жорстко закріплене на опорі та виконане як композитна конструкція, що складається з металевої оболонки, заповненої бетоном. Корисна модель ілюструється графічним матеріалом, де на фігурі 1 зображений загальний вид пристрою для захисту гідротехнічної споруди від дії льоду, установленого на опорі, на фігурі 2 - перетин А-А фігури 1, на фігурі 3 - перетин Б-Б фігури 2. Пристрій для захисту гідротехнічної споруди від дії льоду містить жорстко закріплене на опорі 1 льодоруйнівне пристосування 2 у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу, льодоруйнівне пристосування 2 складене із металевої оболонки 3, заповненої бетоном 4. Пристрій для захисту гідротехнічної споруди від дії льоду працює в такий спосіб. При насуві льоду (окремої крижини або льодового поля) на льодоруйнівне пристосування 2 з'являється вертикальна складова льодового навантаження, що сприяє руйнуванню льоду від власної ваги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для захисту гідротехнічної споруди від дії льоду, який включає опору, льодоруйнівне пристосування, установлене на опорі та виконане у вигляді тіла, утвореного двома зрізаними конусами, що мають загальну більшу основу, який відрізняється тим, що льодоруйнівне пристосування жорстко закріплене на опорі та виконане як композитна конструкція, що складається з металевої оболонки, заповненої бетоном. 1 UA 93882 U 2 UA 93882 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
