Спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням

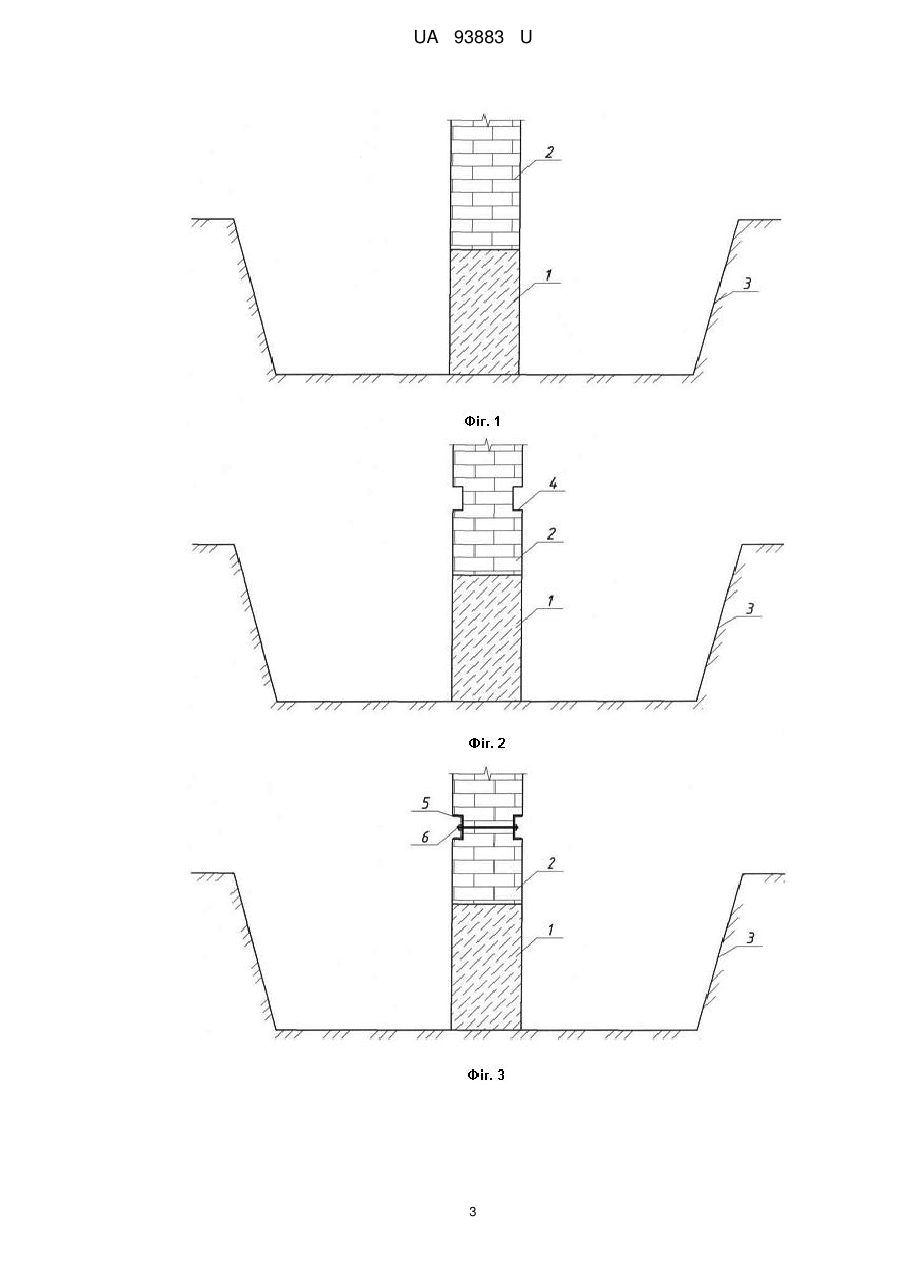

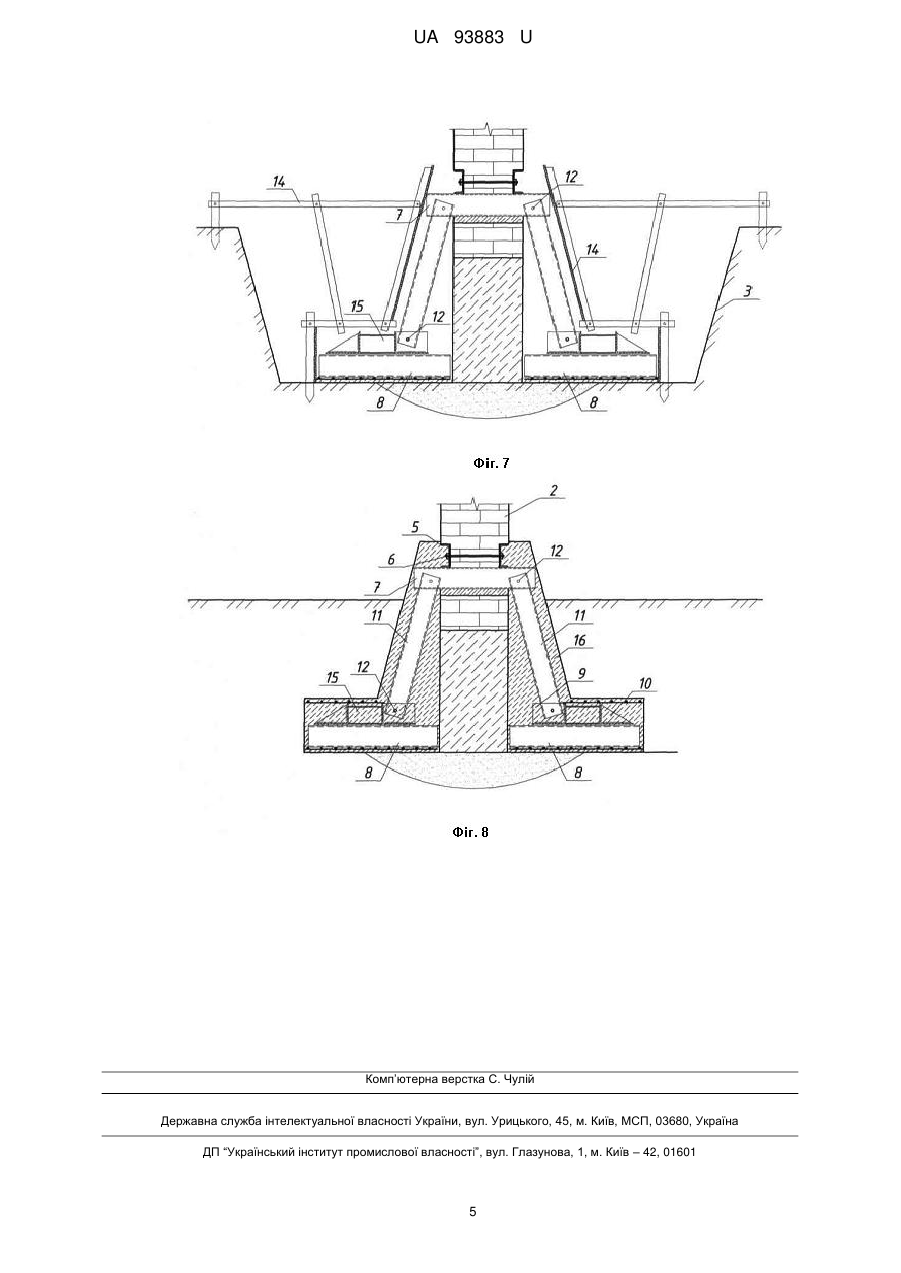

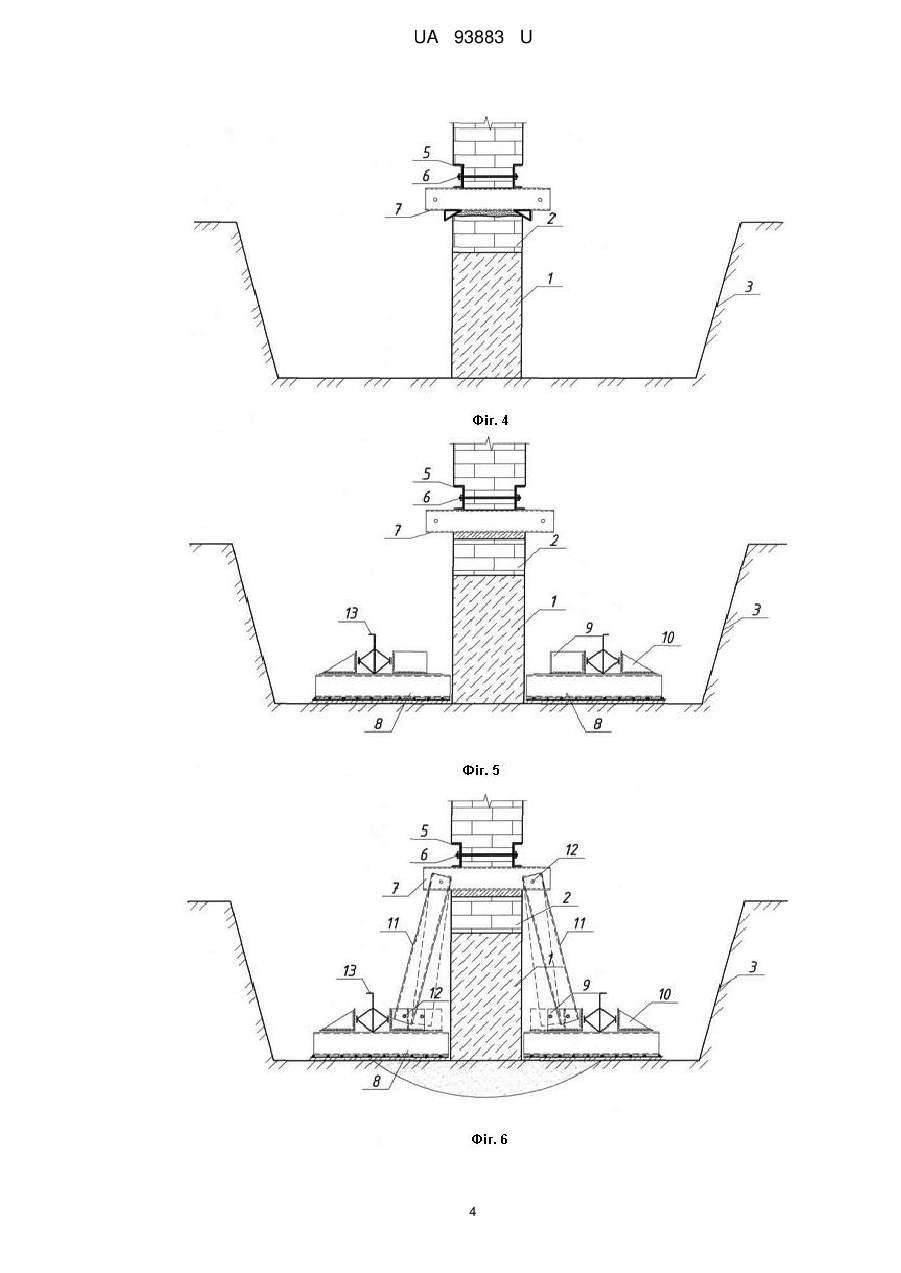

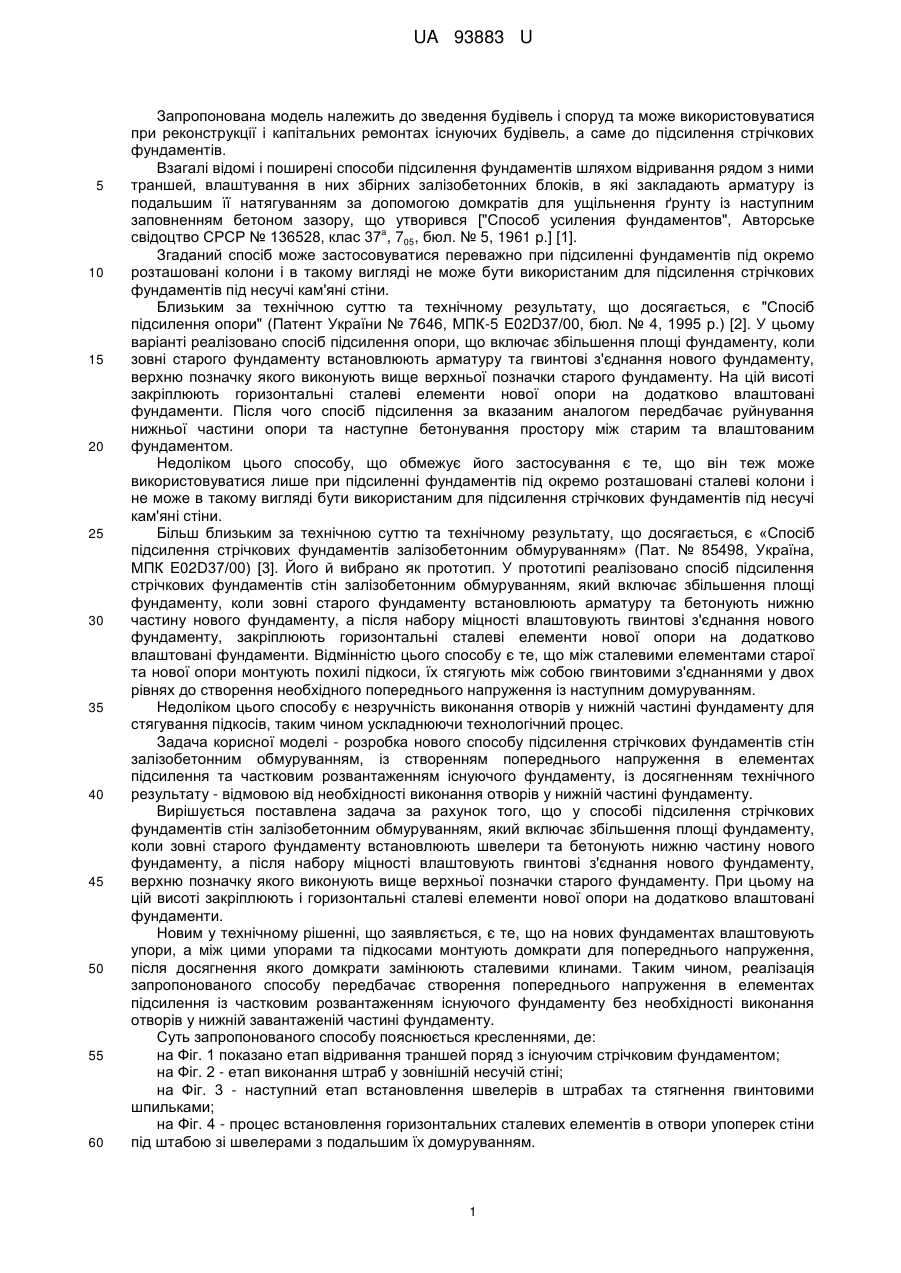

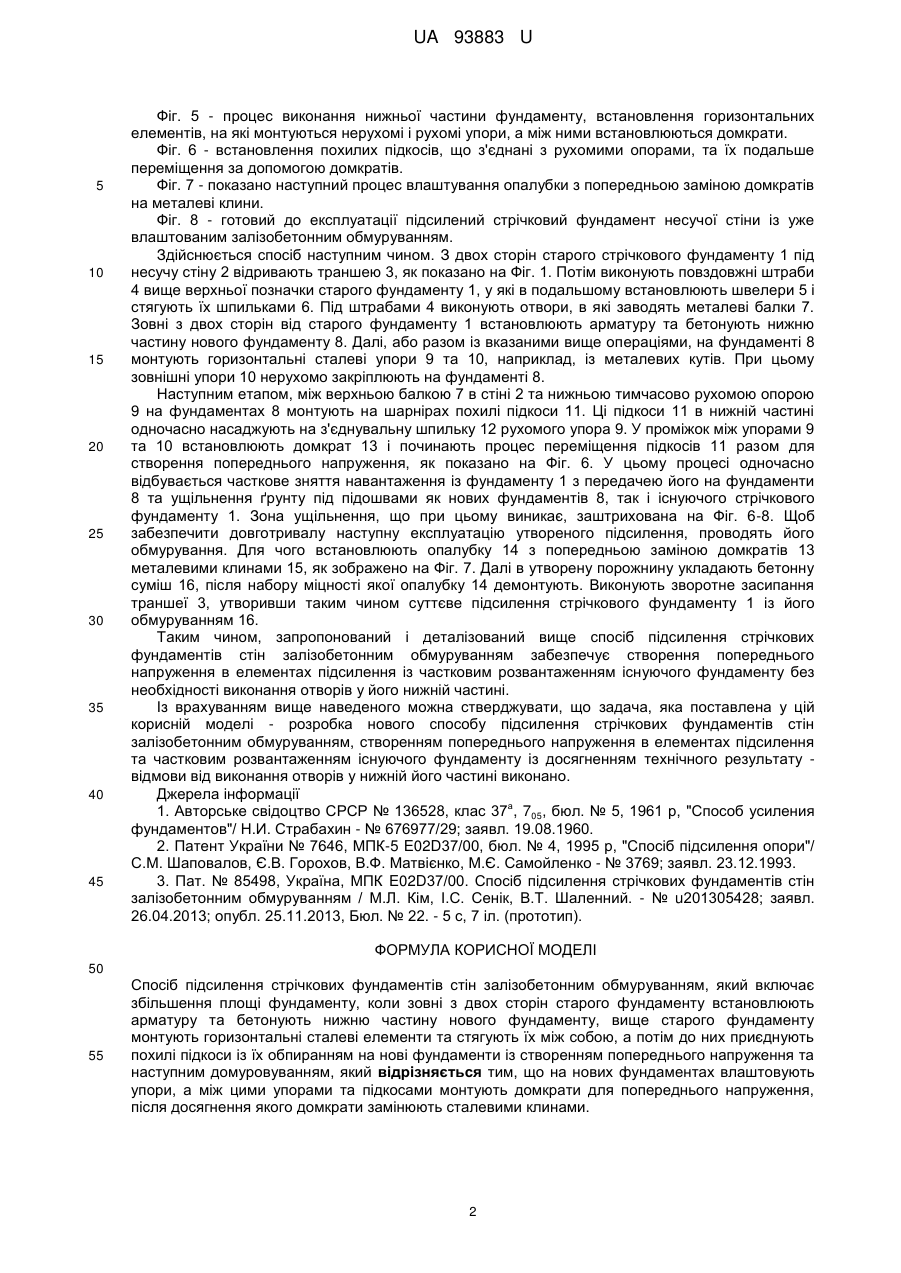

Реферат: Спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням включає збільшення площі фундаменту, коли зовні з двох сторін старого фундаменту встановлюють арматуру та бетонують нижню частину нового фундаменту, вище старого фундаменту монтують горизонтальні сталеві елементи та стягують їх між собою, а потім до них приєднують похилі підкоси із їх обпиранням на нові фундаменти із створенням попереднього напруження та наступним домуровуванням. На нових фундаментах влаштовують упори, а між цими упорами та підкосами монтують домкрати для попереднього напруження, після досягнення якого домкрати замінюють сталевими клинами. UA 93883 U (54) СПОСІБ ПІДСИЛЕННЯ СТРІЧКОВИХ ФУНДАМЕНТІВ СТІН ЗАЛІЗОБЕТОННИМ ОБМУРУВАННЯМ UA 93883 U UA 93883 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована модель належить до зведення будівель і споруд та може використовуватися при реконструкції і капітальних ремонтах існуючих будівель, а саме до підсилення стрічкових фундаментів. Взагалі відомі і поширені способи підсилення фундаментів шляхом відривання рядом з ними траншей, влаштування в них збірних залізобетонних блоків, в які закладають арматуру із подальшим її натягуванням за допомогою домкратів для ущільнення ґрунту із наступним заповненням бетоном зазору, що утворився ["Способ усиления фундаментов", Авторське а свідоцтво СРСР № 136528, клас 37 , 705, бюл. № 5, 1961 р.] [1]. Згаданий спосіб може застосовуватися переважно при підсиленні фундаментів під окремо розташовані колони і в такому вигляді не може бути використаним для підсилення стрічкових фундаментів під несучі кам'яні стіни. Близьким за технічною суттю та технічному результату, що досягається, є "Спосіб підсилення опори" (Патент України № 7646, МПК-5 E02D37/00, бюл. № 4, 1995 р.) [2]. У цьому варіанті реалізовано спосіб підсилення опори, що включає збільшення площі фундаменту, коли зовні старого фундаменту встановлюють арматуру та гвинтові з'єднання нового фундаменту, верхню позначку якого виконують вище верхньої позначки старого фундаменту. На цій висоті закріплюють горизонтальні сталеві елементи нової опори на додатково влаштовані фундаменти. Після чого спосіб підсилення за вказаним аналогом передбачає руйнування нижньої частини опори та наступне бетонування простору між старим та влаштованим фундаментом. Недоліком цього способу, що обмежує його застосування є те, що він теж може використовуватися лише при підсиленні фундаментів під окремо розташовані сталеві колони і не може в такому вигляді бути використаним для підсилення стрічкових фундаментів під несучі кам'яні стіни. Більш близьким за технічною суттю та технічному результату, що досягається, є «Спосіб підсилення стрічкових фундаментів залізобетонним обмуруванням» (Пат. № 85498, Україна, МПК E02D37/00) [3]. Його й вибрано як прототип. У прототипі реалізовано спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням, який включає збільшення площі фундаменту, коли зовні старого фундаменту встановлюють арматуру та бетонують нижню частину нового фундаменту, а після набору міцності влаштовують гвинтові з'єднання нового фундаменту, закріплюють горизонтальні сталеві елементи нової опори на додатково влаштовані фундаменти. Відмінністю цього способу є те, що між сталевими елементами старої та нової опори монтують похилі підкоси, їх стягують між собою гвинтовими з'єднаннями у двох рівнях до створення необхідного попереднього напруження із наступним домуруванням. Недоліком цього способу є незручність виконання отворів у нижній частині фундаменту для стягування підкосів, таким чином ускладнюючи технологічний процес. Задача корисної моделі - розробка нового способу підсилення стрічкових фундаментів стін залізобетонним обмуруванням, із створенням попереднього напруження в елементах підсилення та частковим розвантаженням існуючого фундаменту, із досягненням технічного результату - відмовою від необхідності виконання отворів у нижній частині фундаменту. Вирішується поставлена задача за рахунок того, що у способі підсилення стрічкових фундаментів стін залізобетонним обмуруванням, який включає збільшення площі фундаменту, коли зовні старого фундаменту встановлюють швелери та бетонують нижню частину нового фундаменту, а після набору міцності влаштовують гвинтові з'єднання нового фундаменту, верхню позначку якого виконують вище верхньої позначки старого фундаменту. При цьому на цій висоті закріплюють і горизонтальні сталеві елементи нової опори на додатково влаштовані фундаменти. Новим у технічному рішенні, що заявляється, є те, що на нових фундаментах влаштовують упори, а між цими упорами та підкосами монтують домкрати для попереднього напруження, після досягнення якого домкрати замінюють сталевими клинами. Таким чином, реалізація запропонованого способу передбачає створення попереднього напруження в елементах підсилення із частковим розвантаженням існуючого фундаменту без необхідності виконання отворів у нижній завантаженій частині фундаменту. Суть запропонованого способу пояснюється кресленнями, де: на Фіг. 1 показано етап відривання траншей поряд з існуючим стрічковим фундаментом; на Фіг. 2 - етап виконання штраб у зовнішній несучій стіні; на Фіг. 3 - наступний етап встановлення швелерів в штрабах та стягнення гвинтовими шпильками; на Фіг. 4 - процес встановлення горизонтальних сталевих елементів в отвори упоперек стіни під штабою зі швелерами з подальшим їх домуруванням. 1 UA 93883 U 5 10 15 20 25 30 35 40 45 Фіг. 5 - процес виконання нижньої частини фундаменту, встановлення горизонтальних елементів, на які монтуються нерухомі і рухомі упори, а між ними встановлюються домкрати. Фіг. 6 - встановлення похилих підкосів, що з'єднані з рухомими опорами, та їх подальше переміщення за допомогою домкратів. Фіг. 7 - показано наступний процес влаштування опалубки з попередньою заміною домкратів на металеві клини. Фіг. 8 - готовий до експлуатації підсилений стрічковий фундамент несучої стіни із уже влаштованим залізобетонним обмуруванням. Здійснюється спосіб наступним чином. З двох сторін старого стрічкового фундаменту 1 під несучу стіну 2 відривають траншею 3, як показано на Фіг. 1. Потім виконують повздовжні штраби 4 вище верхньої позначки старого фундаменту 1, у які в подальшому встановлюють швелери 5 і стягують їх шпильками 6. Під штрабами 4 виконують отвори, в які заводять металеві балки 7. Зовні з двох сторін від старого фундаменту 1 встановлюють арматуру та бетонують нижню частину нового фундаменту 8. Далі, або разом із вказаними вище операціями, на фундаменті 8 монтують горизонтальні сталеві упори 9 та 10, наприклад, із металевих кутів. При цьому зовнішні упори 10 нерухомо закріплюють на фундаменті 8. Наступним етапом, між верхньою балкою 7 в стіні 2 та нижньою тимчасово рухомою опорою 9 на фундаментах 8 монтують на шарнірах похилі підкоси 11. Ці підкоси 11 в нижній частині одночасно насаджують на з'єднувальну шпильку 12 рухомого упора 9. У проміжок між упорами 9 та 10 встановлюють домкрат 13 і починають процес переміщення підкосів 11 разом для створення попереднього напруження, як показано на Фіг. 6. У цьому процесі одночасно відбувається часткове зняття навантаження із фундаменту 1 з передачею його на фундаменти 8 та ущільнення ґрунту під підошвами як нових фундаментів 8, так і існуючого стрічкового фундаменту 1. Зона ущільнення, що при цьому виникає, заштрихована на Фіг. 6-8. Щоб забезпечити довготривалу наступну експлуатацію утвореного підсилення, проводять його обмурування. Для чого встановлюють опалубку 14 з попередньою заміною домкратів 13 металевими клинами 15, як зображено на Фіг. 7. Далі в утворену порожнину укладають бетонну суміш 16, після набору міцності якої опалубку 14 демонтують. Виконують зворотне засипання траншеї 3, утворивши таким чином суттєве підсилення стрічкового фундаменту 1 із його обмуруванням 16. Таким чином, запропонований і деталізований вище спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням забезпечує створення попереднього напруження в елементах підсилення із частковим розвантаженням існуючого фундаменту без необхідності виконання отворів у його нижній частині. Із врахуванням вище наведеного можна стверджувати, що задача, яка поставлена у цій корисній моделі - розробка нового способу підсилення стрічкових фундаментів стін залізобетонним обмуруванням, створенням попереднього напруження в елементах підсилення та частковим розвантаженням існуючого фундаменту із досягненням технічного результату відмови від виконання отворів у нижній його частині виконано. Джерела інформації а 1. Авторське свідоцтво СРСР № 136528, клас 37 , 705, бюл. № 5, 1961 р, "Способ усиления фундаментов"/ Н.И. Страбахин - № 676977/29; заявл. 19.08.1960. 2. Патент України № 7646, МПК-5 E02D37/00, бюл. № 4, 1995 р, "Спосіб підсилення опори"/ С.М. Шаповалов, Є.В. Горохов, В.Ф. Матвієнко, М.Є. Самойленко - № 3769; заявл. 23.12.1993. 3. Пат. № 85498, Україна, МПК E02D37/00. Спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням / М.Л. Кім, І.С. Сенік, В.Т. Шаленний. - № u201305428; заявл. 26.04.2013; опубл. 25.11.2013, Бюл. № 22. - 5 с, 7 іл. (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб підсилення стрічкових фундаментів стін залізобетонним обмуруванням, який включає збільшення площі фундаменту, коли зовні з двох сторін старого фундаменту встановлюють арматуру та бетонують нижню частину нового фундаменту, вище старого фундаменту монтують горизонтальні сталеві елементи та стягують їх між собою, а потім до них приєднують похилі підкоси із їх обпиранням на нові фундаменти із створенням попереднього напруження та наступним домуровуванням, який відрізняється тим, що на нових фундаментах влаштовують упори, а між цими упорами та підкосами монтують домкрати для попереднього напруження, після досягнення якого домкрати замінюють сталевими клинами. 2 UA 93883 U 3 UA 93883 U 4 UA 93883 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
