Система автономної реклами

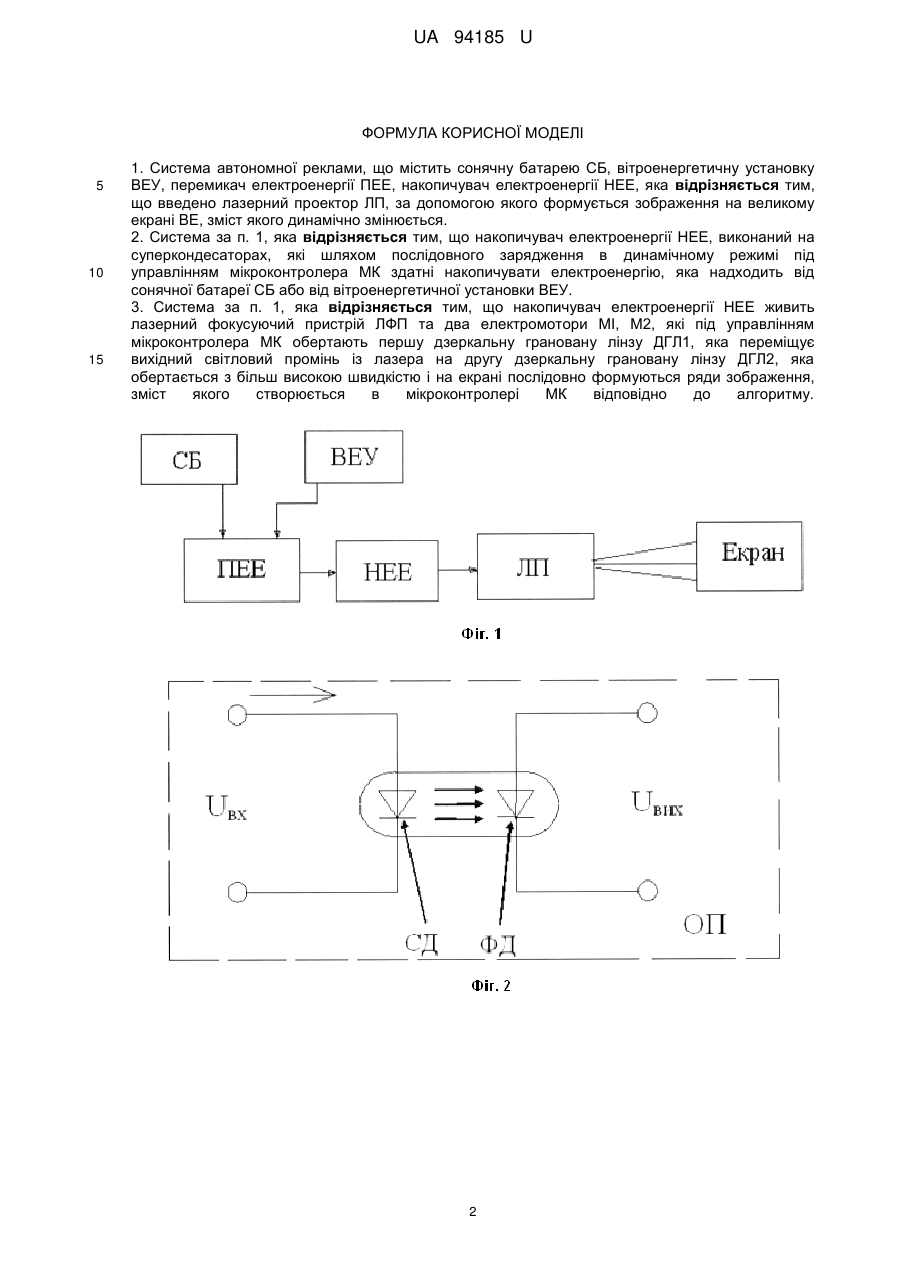

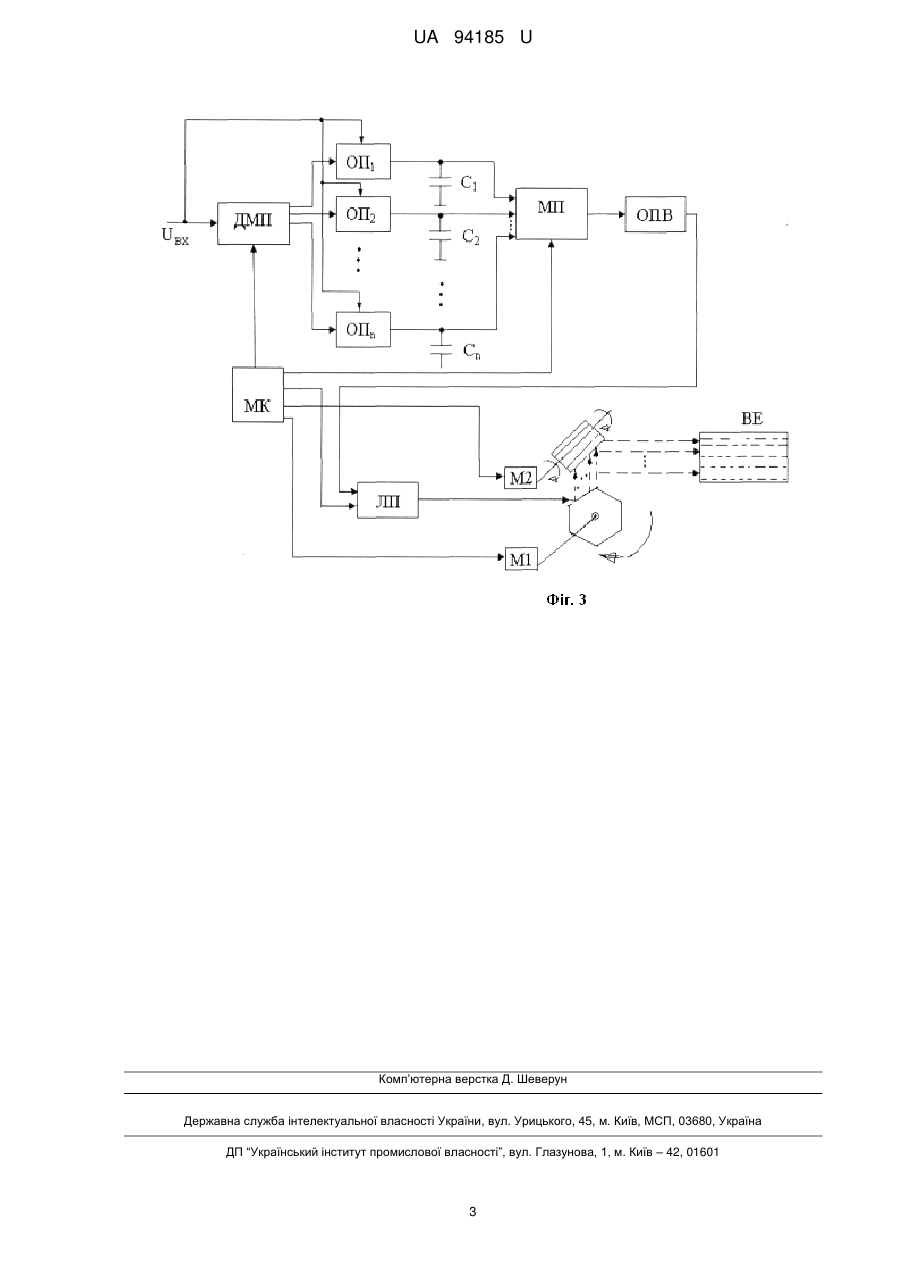

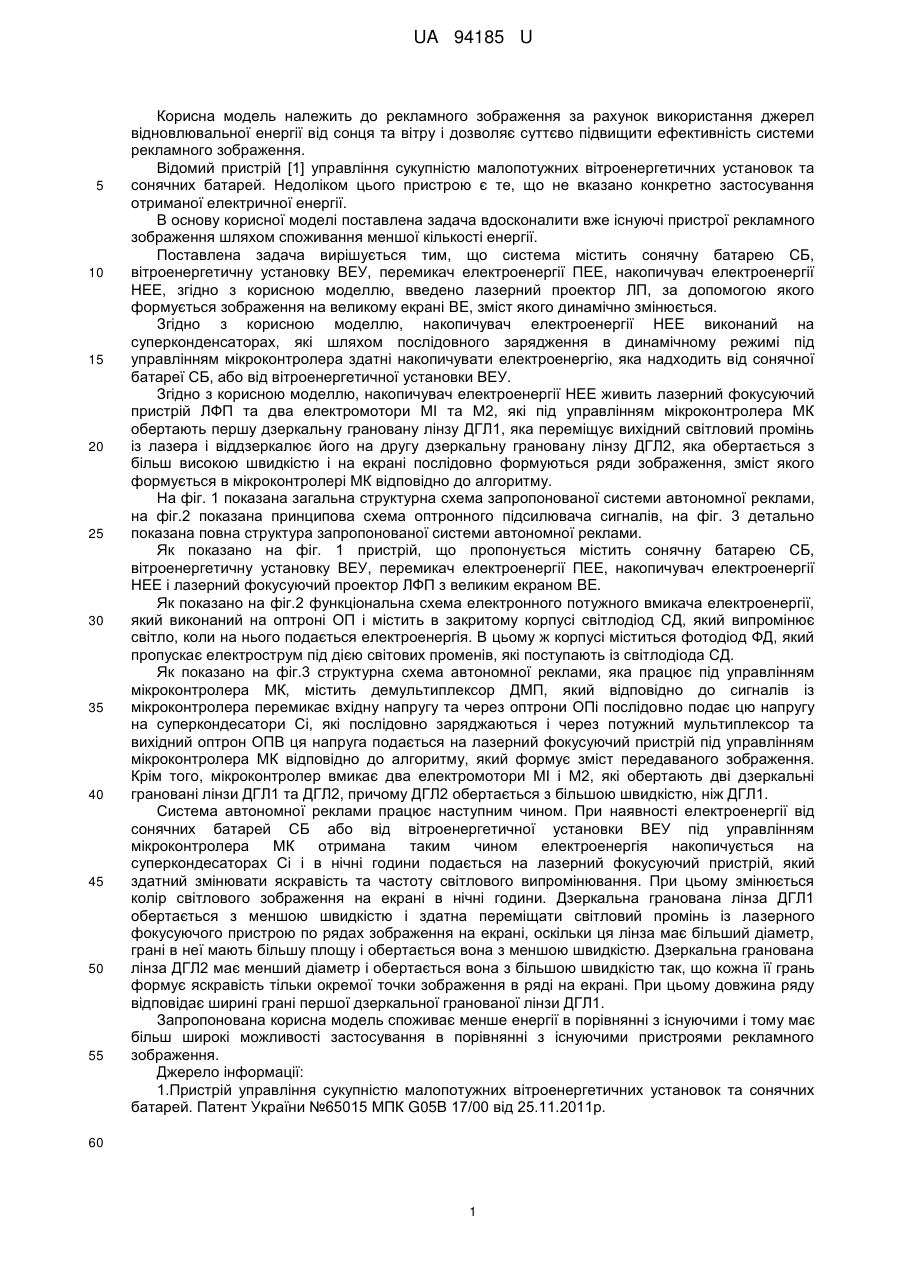

Реферат: Система автономної реклами містить сонячну батарею, вітроенергетичну установку, перемикач електроенергії, накопичувач електроенергії. Введено лазерний проектор, за допомогою якого формується зображення на великому екрані, зміст якого динамічно змінюється. Накопичувач електроенергії, виконаний на суперкондесаторах, які шляхом послідовного зарядження в динамічному режимі під управлінням мікроконтролера здатні накопичувати електроенергію, яка надходить від сонячної батареї або від вітроенергетичної установки. UA 94185 U (54) СИСТЕМА АВТОНОМНОЇ РЕКЛАМИ UA 94185 U UA 94185 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рекламного зображення за рахунок використання джерел відновлювальної енергії від сонця та вітру і дозволяє суттєво підвищити ефективність системи рекламного зображення. Відомий пристрій [1] управління сукупністю малопотужних вітроенергетичних установок та сонячних батарей. Недоліком цього пристрою є те, що не вказано конкретно застосування отриманої електричної енергії. В основу корисної моделі поставлена задача вдосконалити вже існуючі пристрої рекламного зображення шляхом споживання меншої кількості енергії. Поставлена задача вирішується тим, що система містить сонячну батарею СБ, вітроенергетичну установку ВЕУ, перемикач електроенергії ПЕЕ, накопичувач електроенергії НЕЕ, згідно з корисною моделлю, введено лазерний проектор ЛП, за допомогою якого формується зображення на великому екрані BE, зміст якого динамічно змінюється. Згідно з корисною моделлю, накопичувач електроенергії НЕЕ виконаний на суперконденсаторах, які шляхом послідовного зарядження в динамічному режимі під управлінням мікроконтролера здатні накопичувати електроенергію, яка надходить від сонячної батареї СБ, або від вітроенергетичної установки ВЕУ. Згідно з корисною моделлю, накопичувач електроенергії НЕЕ живить лазерний фокусуючий пристрій ЛФП та два електромотори МІ та М2, які під управлінням мікроконтролера МК обертають першу дзеркальну грановану лінзу ДГЛ1, яка переміщує вихідний світловий промінь із лазера і віддзеркалює його на другу дзеркальну грановану лінзу ДГЛ2, яка обертається з більш високою швидкістю і на екрані послідовно формуються ряди зображення, зміст якого формується в мікроконтролері МК відповідно до алгоритму. На фіг. 1 показана загальна структурна схема запропонованої системи автономної реклами, на фіг.2 показана принципова схема оптронного підсилювача сигналів, на фіг. 3 детально показана повна структура запропонованої системи автономної реклами. Як показано на фіг. 1 пристрій, що пропонується містить сонячну батарею СБ, вітроенергетичну установку ВЕУ, перемикач електроенергії ПЕЕ, накопичувач електроенергії НЕЕ і лазерний фокусуючий проектор ЛФП з великим екраном BE. Як показано на фіг.2 функціональна схема електронного потужного вмикача електроенергії, який виконаний на оптроні ОП і містить в закритому корпусі світлодіод СД, який випромінює світло, коли на нього подається електроенергія. В цьому ж корпусі міститься фотодіод ФД, який пропускає електрострум під дією світових променів, які поступають із світлодіода СД. Як показано на фіг.3 структурна схема автономної реклами, яка працює під управлінням мікроконтролера МК, містить демультиплексор ДМП, який відповідно до сигналів із мікроконтролера перемикає вхідну напругу та через оптрони ОПі послідовно подає цю напругу на суперкондесатори Сі, які послідовно заряджаються і через потужний мультиплексор та вихідний оптрон ОПВ ця напруга подається на лазерний фокусуючий пристрій під управлінням мікроконтролера МК відповідно до алгоритму, який формує зміст передаваного зображення. Крім того, мікроконтролер вмикає два електромотори МІ і М2, які обертають дві дзеркальні грановані лінзи ДГЛ1 та ДГЛ2, причому ДГЛ2 обертається з більшою швидкістю, ніж ДГЛ1. Система автономної реклами працює наступним чином. При наявності електроенергії від сонячних батарей СБ або від вітроенергетичної установки ВЕУ під управлінням мікроконтролера МК отримана таким чином електроенергія накопичується на суперкондесаторах Сі і в нічні години подається на лазерний фокусуючий пристрій, який здатний змінювати яскравість та частоту світлового випромінювання. При цьому змінюється колір світлового зображення на екрані в нічні години. Дзеркальна гранована лінза ДГЛ1 обертається з меншою швидкістю і здатна переміщати світловий промінь із лазерного фокусуючого пристрою по рядах зображення на екрані, оскільки ця лінза має більший діаметр, грані в неї мають більшу площу і обертається вона з меншою швидкістю. Дзеркальна гранована лінза ДГЛ2 має менший діаметр і обертається вона з більшою швидкістю так, що кожна її грань формує яскравість тільки окремої точки зображення в ряді на екрані. При цьому довжина ряду відповідає ширині грані першої дзеркальної гранованої лінзи ДГЛ1. Запропонована корисна модель споживає менше енергії в порівнянні з існуючими і тому має більш широкі можливості застосування в порівнянні з існуючими пристроями рекламного зображення. Джерело інформації: 1.Пристрій управління сукупністю малопотужних вітроенергетичних установок та сонячних батарей. Патент України №65015 МПК G05B 17/00 від 25.11.2011р. 60 1 UA 94185 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Система автономної реклами, що містить сонячну батарею СБ, вітроенергетичну установку ВЕУ, перемикач електроенергії ПЕЕ, накопичувач електроенергії НЕЕ, яка відрізняється тим, що введено лазерний проектор ЛП, за допомогою якого формується зображення на великому екрані BE, зміст якого динамічно змінюється. 2. Система за п. 1, яка відрізняється тим, що накопичувач електроенергії НЕЕ, виконаний на суперкондесаторах, які шляхом послідовного зарядження в динамічному режимі під управлінням мікроконтролера МК здатні накопичувати електроенергію, яка надходить від сонячної батареї СБ або від вітроенергетичної установки ВЕУ. 3. Система за п. 1, яка відрізняється тим, що накопичувач електроенергії НЕЕ живить лазерний фокусуючий пристрій ЛФП та два електромотори МІ, М2, які під управлінням мікроконтролера МК обертають першу дзеркальну грановану лінзу ДГЛ1, яка переміщує вихідний світловий промінь із лазера на другу дзеркальну грановану лінзу ДГЛ2, яка обертається з більш високою швидкістю і на екрані послідовно формуються ряди зображення, зміст якого створюється в мікроконтролері МК відповідно до алгоритму. 2 UA 94185 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
