Відеопроекційна система для зовнішньої та внутрішньої реклами

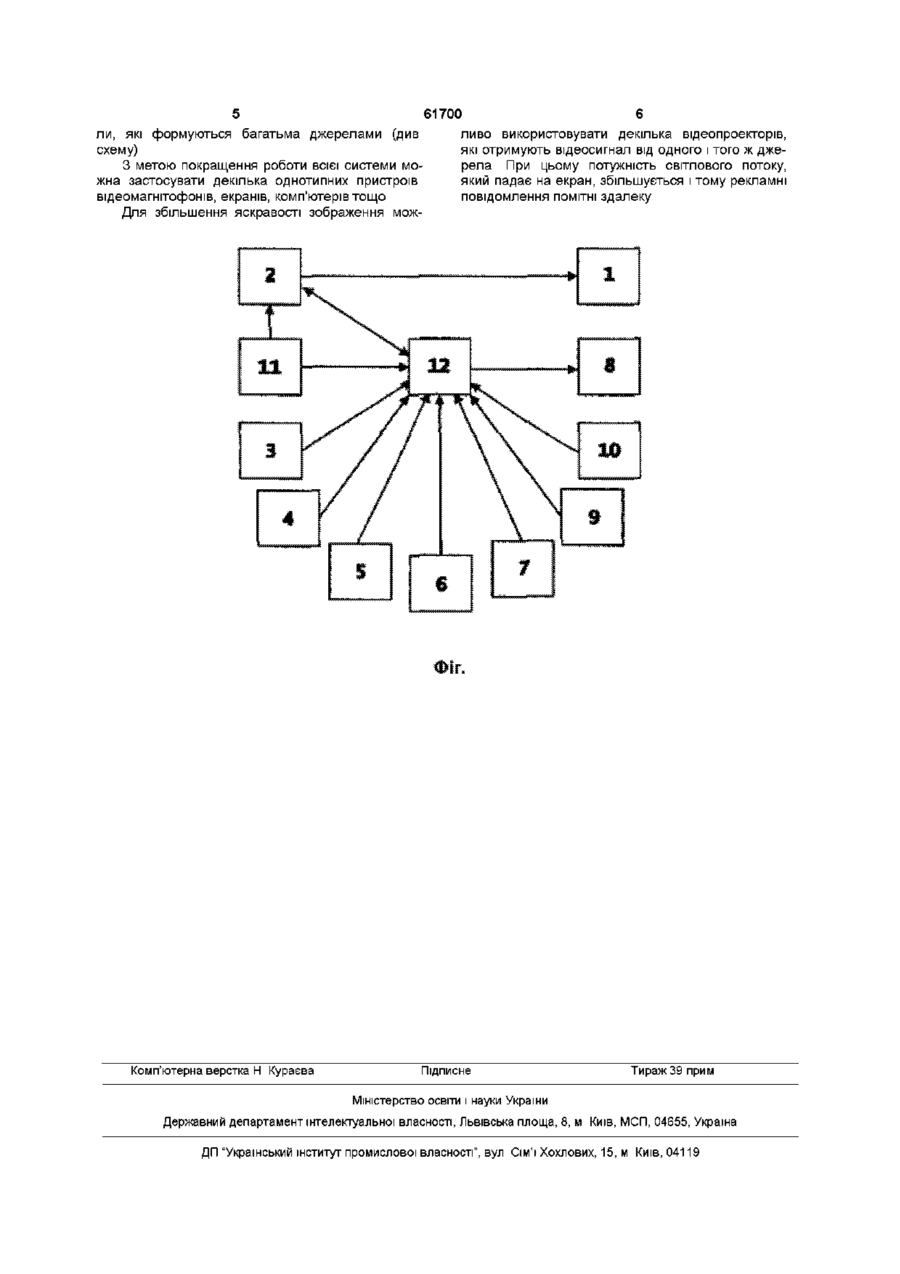

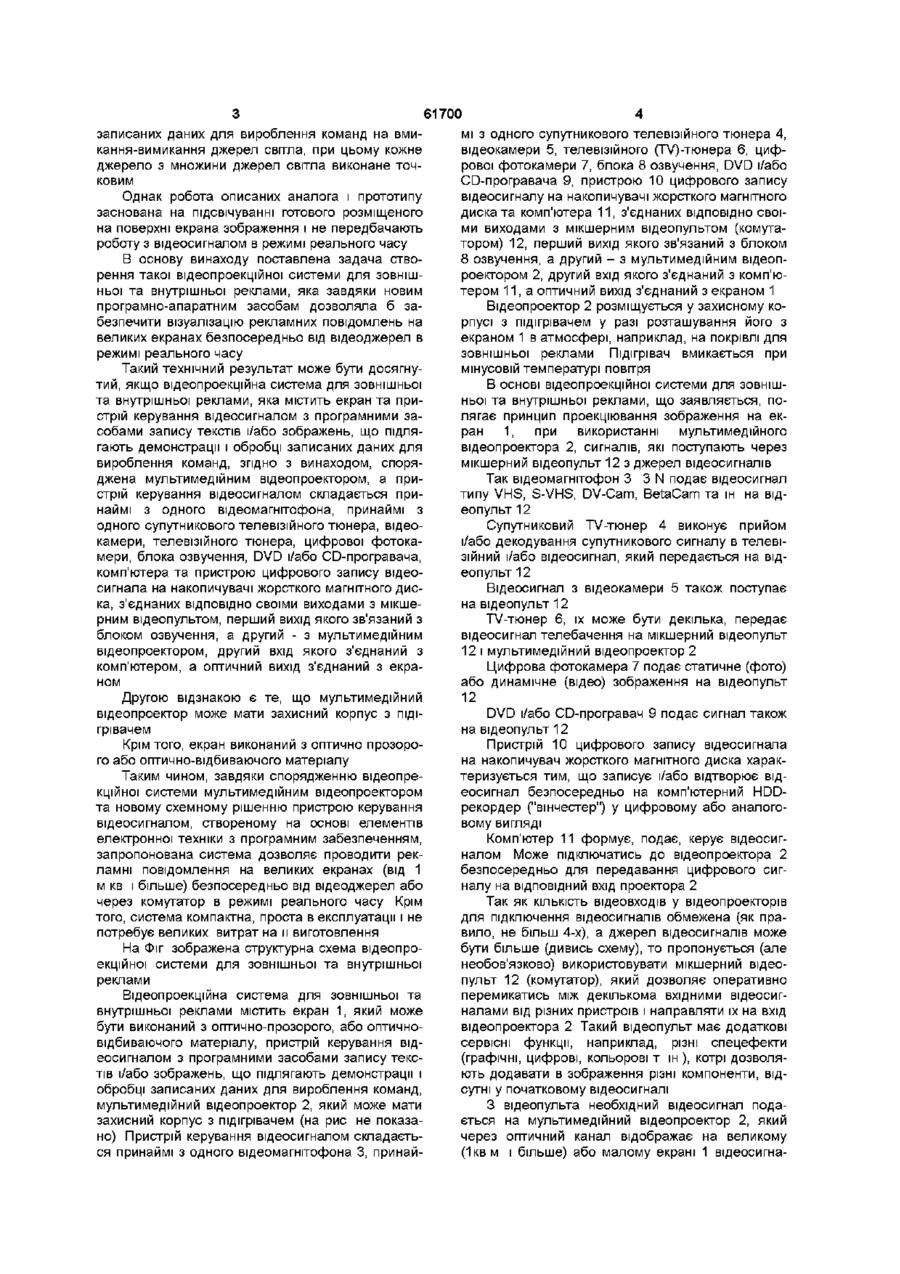

1 Відеопроекційна система для зовнішньої та внутрішньої реклами, яка містить екран та пристрій керування відеосигналом з програмними засобами запису текстів і/або зображень, що підлягають демонстрації і обробці записаних даних для вироблення команд, яка відрізняється тим, що вона споряджена мультимедійним відеопроектором, а пристрій керування відеосигналом складається принаймні з одного відеомагнітофона, при наймні з одного супутникового телевізійного тюнера, відеокамери, телевізійного тюнера, цифрової фотокамери, блока озвучення, DVD- і/або CD-програвача, комп'ютера та пристрою цифрового запису відеосигналу на накопичувачі жорсткого магнітного диска, з'єднаних ВІДПОВІДНО своїми виходами з мікшерним відеопультом, перший вихід якого зв'язаний з блоком озвучення, а другий - з мультимедійним відеопроектором, другий вхід якого з'єднаний з комп'ютером, а оптичний вихід з'єднаний з екраном 2 Система по п 1, яка відрізняється тим, що мультимедійний відеопроектор може мати захисний корпус з підігрівачем 3 Система по п 1, яка відрізняється тим, що екран виконано з оптично-прозорого або оптичновідбиваючого матеріалу Винахід відноситься до проекційних рекламноінформаційних пристроїв таких, що програмуються, і може бути використаний в ЗОВНІШНІЙ І внутрішній СВІТЛОВІЙ відеорекламі для повідомлень у вигляді текстів і/або відеозображень для великій знаками, принаймі один із яких дифузновідбиваючий та принаймі один знак недифузновідбиваючий, і точкові джерела світла для підсвічування світлопровідних елементів Блок електронно-програмного управління включеннявиключення точковими джерелами світла, що представляють собою твердотільні напівпровідникові світлодюди, розміщені всередині захисного корпусу, виконано на основі мікропроцесора Найбільш близьким по сукупності ознак до заявляемого є стробоскопічний проекційний пристрій (див пат України № 39159 за МПК7 G09F 11/04, 09F 19/12 , Бюл №5, 2001), який містить основний та додаткові екрани, щонайменше один носій джерел світла, привід обертання, кінематично зв'язаний валом із зазначеним носієм джерел світла, множину джерел світла, розташованих на ЗОВНІШНІЙ поверхні зазначеного носія, блок керування джерелами світла на основі мікропроцесора, який включає датчик положення зазначеного носія, синхронізатор і програмні засоби запису і/або зображень, що підлягають демонстрації і обробці КІЛЬКОСТІ народу Відомий пристрій для представлення зовнішньої оперативної інформації масі людей (див пат №2002314 за МПК^ G09F 21/00, Бюл №39-40, 1993), який має зв'язане з блоком управління табло, розташоване на ЗОВНІШНІЙ поверхні прив'язаного аеростата, виконаного у формі диска Табло розміщене на поверхні диска, яка повернута до Землі Але приведений аналог може зображати тільки окремо взяті кадри і не передбачає роботу з відеосигналом в режимі реального часу Відомий також світлодинамічний пристрій (варіанти) за пат України № 51307, МПК6 G09F 9/00, G09F 13/00, B44F 1/00, Бюл №11, 2002р Пристрій містить принаймі два світлопровідних елементи з полірованими та неполірованими поверхнями зі О о (О 61700 мі з одного супутникового телевізійного тюнера 4, відеокамери 5, телевізійного ЛЛ/)-тюнера 6, цифрової фотокамери 7, блока 8 озвучення, DVD і/або CD-програвача 9, пристрою 10 цифрового запису відеосигналу на накопичувачі жорсткого магнітного диска та комп'ютера 11, з'єднаних ВІДПОВІДНО своїми виходами з мікшерним відеопультом (комутатором) 12, перший вихід якого зв'язаний з блоком 8 озвучення, а другий - з мультимедійним відеопроектором 2, другий вхід якого з'єднаний з комп'ютером 11, а оптичний вихід з'єднаний з екраном 1 Відеопроектор 2 розміщується у захисному корпусі з підігрівачем у разі розташування його з екраном 1 в атмосфері, наприклад, на покрівлі для зовнішньої реклами Підігрівам вмикається при мінусовій температурі повітря В основі відеопроекційної системи для зовнішньої та внутрішньої реклами, що заявляється, полягає принцип проекціювання зображення на екран 1, при використанні мультимедійного відеопроектора 2, сигналів, які поступають через мікшерний відеопульт 12 з джерел відеосигналів Так відеомагнітофон З З N подає відеосигнал типу VHS, S-VHS, DV-Cam, BetaCam та ш на відеопульт 12 Супутниковий TV-тюнер 4 виконує прийом і/або декодування супутникового сигналу в телевізійний і/або відеосигнал, який передається на відеопульт 12 Відеосигнал з відеокамери 5 також поступає на відеопульт 12 TV-тюнер б, їх може бути декілька, передає відеосигнал телебачення на мікшерний відеопульт 12 і мультимедійний відеопроектор 2 Цифрова фотокамера 7 подає статичне (фото) або динамічне (відео) зображення на відеопульт 12 Другою відзнакою є те, що мультимедійний відеопроектор може мати захисний корпус з підіDVD і/або CD-програвач 9 подає сигнал також грівачем на відеопульт 12 Крім того, екран виконаний з оптично прозороПристрій 10 цифрового запису відеосигнала го або оптично-відбиваючого матеріалу на накопичувач жорсткого магнітного диска характеризується тим, що записує і/або відтворює відТаким чином, завдяки спорядженню відеопрееосигнал безпосередньо на комп'ютерний HDDкційної системи мультимедійним відеопроектором рекордер ("вінчестер") у цифровому або аналогота новому схемному рішенню пристрою керування вому вигляді відеосигналом, створеному на основі елементів електронної техніки з програмним забезпеченням, Комп'ютер 11 формує, подає, керує відеосигзапропонована система дозволяє проводити рекналом Може підключатись до відеопроектора 2 ламні повідомлення на великих екранах (від 1 безпосередньо для передавання цифрового сигм кв і більше) безпосередньо від відеоджерел або налу на ВІДПОВІДНИЙ вхід проектора 2 через комутатор в режимі реального часу Крім Так як КІЛЬКІСТЬ відеовходів у відеопроекторів того, система компактна, проста в експлуатації і не для підключення відеосигналів обмежена (як прапотребує великих витрат на и виготовлення вило, не більш 4-х), а джерел відеосигналів може бути більше (дивись схему), то пропонується (але На Фіг зображена структурна схема відеопронеобов'язково) використовувати мікшерний відеоекційної системи для зовнішньої та внутрішньої пульт 12 (комутатор), який дозволяє оперативно реклами перемикатись між декількома вхідними відеосигВідеопроекційна система для зовнішньої та налами від різних пристроїв і направляти їх на вхід внутрішньої реклами містить екран 1, який може відеопроектора 2 Такий відеопульт має додаткові бути виконаний з оптично-прозорого, або оптичносервісні функції, наприклад, різні спецефекти відбиваючого матеріалу, пристрій керування від(графічні, цифрові, кольорові т ш ), котрі дозволяеосигналом з програмними засобами запису тексють додавати в зображення різні компоненти, відтів і/або зображень, що підлягають демонстрації і сутні у початковому відеосигналі обробці записаних даних для вироблення команд, мультимедійний відеопроектор 2, який може мати З відеопульта необхідний відеосигнал подазахисний корпус з підігрівачем (на рис не показається на мультимедійний відеопроектор 2, який но) Пристрій керування відеосигналом складаєтьчерез оптичний канал відображає на великому ся принаймі з одного відеомагнітофона 3, принай(1квм і більше) або малому екрані 1 відеосигназаписаних даних для вироблення команд на вмикання-вимикання джерел світла, при цьому кожне джерело з множини джерел світла виконане точковим Однак робота описаних аналога і прототипу заснована на підсвічуванні готового розміщеного на поверхні екрана зображення і не передбачають роботу з відеосигналом в режимі реального часу В основу винаходу поставлена задача створення такої відеопроекційної системи для зовнішньої та внутрішньої реклами, яка завдяки новим програмно-апаратним засобам дозволяла б забезпечити візуалізацію рекламних повідомлень на великих екранах безпосередньо від відеоджерел в режимі реального часу Такий технічний результат може бути досягнутий, якщо відеопроекційна система для зовнішньої та внутрішньої реклами, яка містить екран та пристрій керування відеосигналом з програмними засобами запису текстів і/або зображень, що підлягають демонстрації і обробці записаних даних для вироблення команд, згідно з винаходом, споряджена мультимедійним відеопроектором, а пристрій керування відеосигналом складається принаймі з одного відеомагнітофона, принаймі з одного супутникового телевізійного тюнера, відеокамери, телевізійного тюнера, цифрової фотокамери, блока озвучення, DVD і/або CD-програвача, комп'ютера та пристрою цифрового запису відеосигнала на накопичувачі жорсткого магнітного диска, з'єднаних ВІДПОВІДНО своїми виходами з мікшерним відеопультом, перший вихід якого зв'язаний з блоком озвучення, а другий - з мультимедійним відеопроектором, другий вхід якого з'єднаний з комп'ютером, а оптичний вихід з'єднаний з екраном 5 61700 ли, які формуються багатьма джерелами (див ливо використовувати декілька відеопроекторів, схему) які отримують відеосигнал від одного і того ж джеЗ метою покращення роботи всієї системи морела При цьому потужність світлового потоку, жна застосувати декілька однотипних пристроїв який падає на екран, збільшується і тому рекламні відеомагнітофонів, екранів, комп'ютерів тощо повідомлення ПОМІТНІ здалеку Для збільшення яскравості зображення мож Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
