Роликоопора стрічкового конвеєра

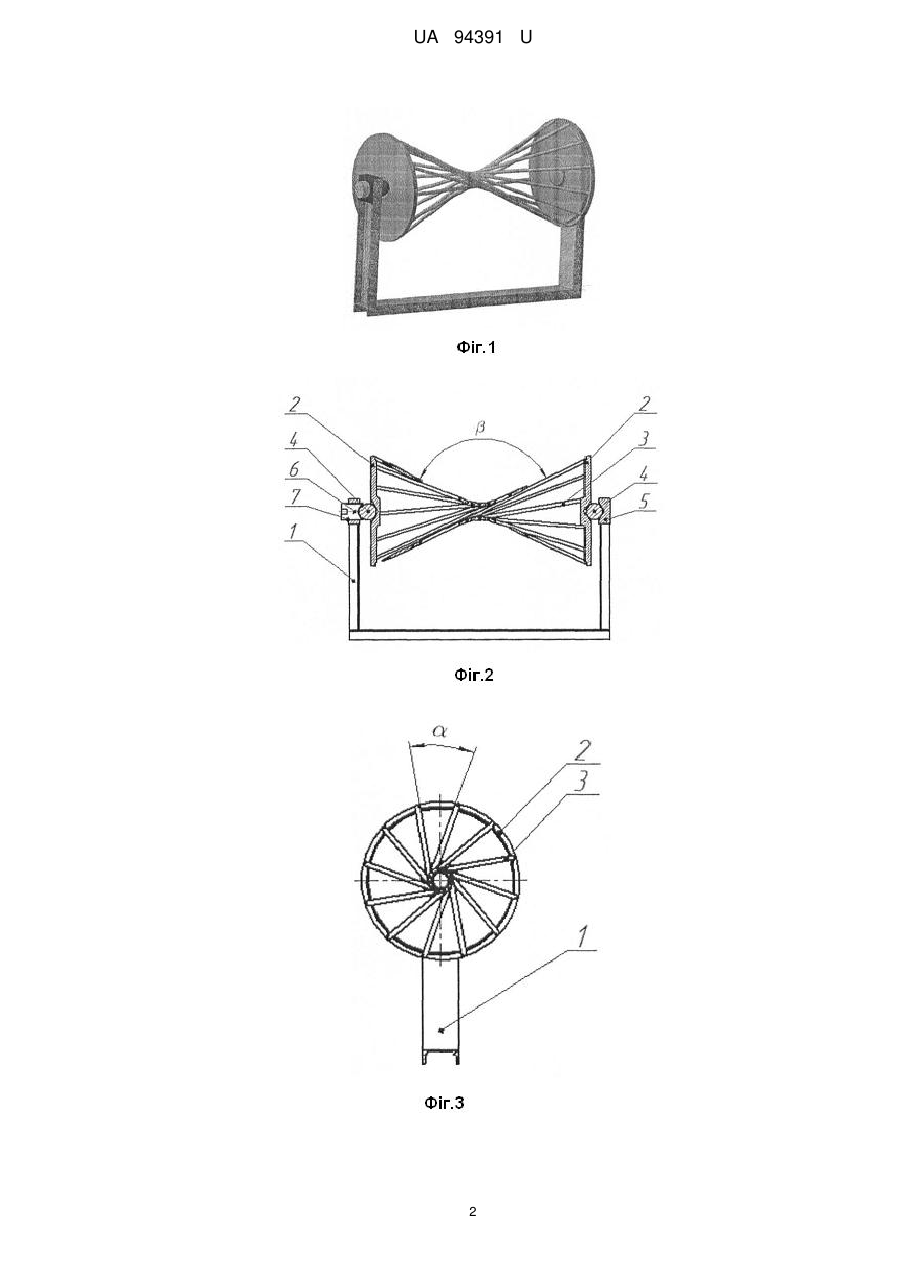

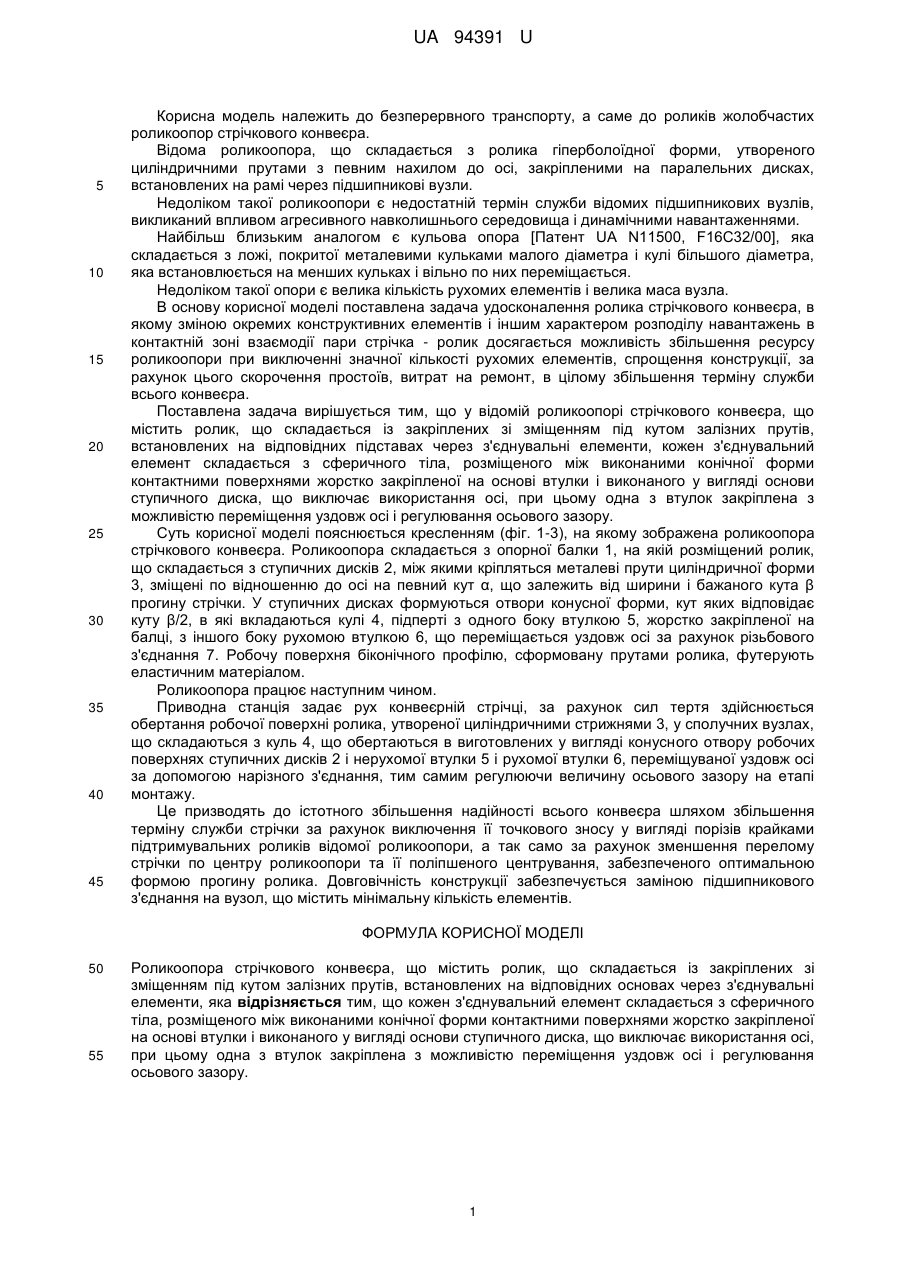

Реферат: Роликоопора стрічкового конвеєра містить ролик, що складається із закріплених зі зміщенням під кутом залізних прутів, встановлених на відповідних основах через з'єднувальні елементи. Кожен з'єднувальний елемент складається з сферичного тіла, розміщеного між виконаними конічної форми контактними поверхнями жорстко закріпленої на основі втулки і виконаного у вигляді основи ступичного диска, що виключає використання осі, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. UA 94391 U (54) РОЛИКООПОРА СТРІЧКОВОГО КОНВЕЄРА UA 94391 U UA 94391 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до безперервного транспорту, а саме до роликів жолобчастих роликоопор стрічкового конвеєра. Відома роликоопора, що складається з ролика гіперболоїдної форми, утвореного циліндричними прутами з певним нахилом до осі, закріпленими на паралельних дисках, встановлених на рамі через підшипникові вузли. Недоліком такої роликоопори є недостатній термін служби відомих підшипникових вузлів, викликаний впливом агресивного навколишнього середовища і динамічними навантаженнями. Найбільш близьким аналогом є кульова опора [Патент UA N11500, F16C32/00], яка складається з ложі, покритої металевими кульками малого діаметра і кулі більшого діаметра, яка встановлюється на менших кульках і вільно по них переміщається. Недоліком такої опори є велика кількість рухомих елементів і велика маса вузла. В основу корисної моделі поставлена задача удосконалення ролика стрічкового конвеєра, в якому зміною окремих конструктивних елементів і іншим характером розподілу навантажень в контактній зоні взаємодії пари стрічка - ролик досягається можливість збільшення ресурсу роликоопори при виключенні значної кількості рухомих елементів, спрощення конструкції, за рахунок цього скорочення простоїв, витрат на ремонт, в цілому збільшення терміну служби всього конвеєра. Поставлена задача вирішується тим, що у відомій роликоопорі стрічкового конвеєра, що містить ролик, що складається із закріплених зі зміщенням під кутом залізних прутів, встановлених на відповідних підставах через з'єднувальні елементи, кожен з'єднувальний елемент складається з сферичного тіла, розміщеного між виконаними конічної форми контактними поверхнями жорстко закріпленої на основі втулки і виконаного у вигляді основи ступичного диска, що виключає використання осі, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. Суть корисної моделі пояснюється кресленням (фіг. 1-3), на якому зображена роликоопора стрічкового конвеєра. Роликоопора складається з опорної балки 1, на якій розміщений ролик, що складається з ступичних дисків 2, між якими кріпляться металеві прути циліндричної форми 3, зміщені по відношенню до осі на певний кут α, що залежить від ширини і бажаного кута β прогину стрічки. У ступичних дисках формуються отвори конусної форми, кут яких відповідає куту β/2, в які вкладаються кулі 4, підперті з одного боку втулкою 5, жорстко закріпленої на балці, з іншого боку рухомою втулкою 6, що переміщається уздовж осі за рахунок різьбового з'єднання 7. Робочу поверхня біконічного профілю, сформовану прутами ролика, футерують еластичним матеріалом. Роликоопора працює наступним чином. Приводна станція задає рух конвеєрній стрічці, за рахунок сил тертя здійснюється обертання робочої поверхні ролика, утвореної циліндричними стрижнями 3, у сполучних вузлах, що складаються з куль 4, що обертаються в виготовлених у вигляді конусного отвору робочих поверхнях ступичних дисків 2 і нерухомої втулки 5 і рухомої втулки 6, переміщуваної уздовж осі за допомогою нарізного з'єднання, тим самим регулюючи величину осьового зазору на етапі монтажу. Це призводять до істотного збільшення надійності всього конвеєра шляхом збільшення терміну служби стрічки за рахунок виключення її точкового зносу у вигляді порізів крайками підтримувальних роликів відомої роликоопори, а так само за рахунок зменшення перелому стрічки по центру роликоопори та її поліпшеного центрування, забезпеченого оптимальною формою прогину ролика. Довговічність конструкції забезпечується заміною підшипникового з'єднання на вузол, що містить мінімальну кількість елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Роликоопора стрічкового конвеєра, що містить ролик, що складається із закріплених зі зміщенням під кутом залізних прутів, встановлених на відповідних основах через з'єднувальні елементи, яка відрізняється тим, що кожен з'єднувальний елемент складається з сферичного тіла, розміщеного між виконаними конічної форми контактними поверхнями жорстко закріпленої на основі втулки і виконаного у вигляді основи ступичного диска, що виключає використання осі, при цьому одна з втулок закріплена з можливістю переміщення уздовж осі і регулювання осьового зазору. 1 UA 94391 U 2 UA 94391 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
