Штучна приманка для лову хижої риби “мандула”

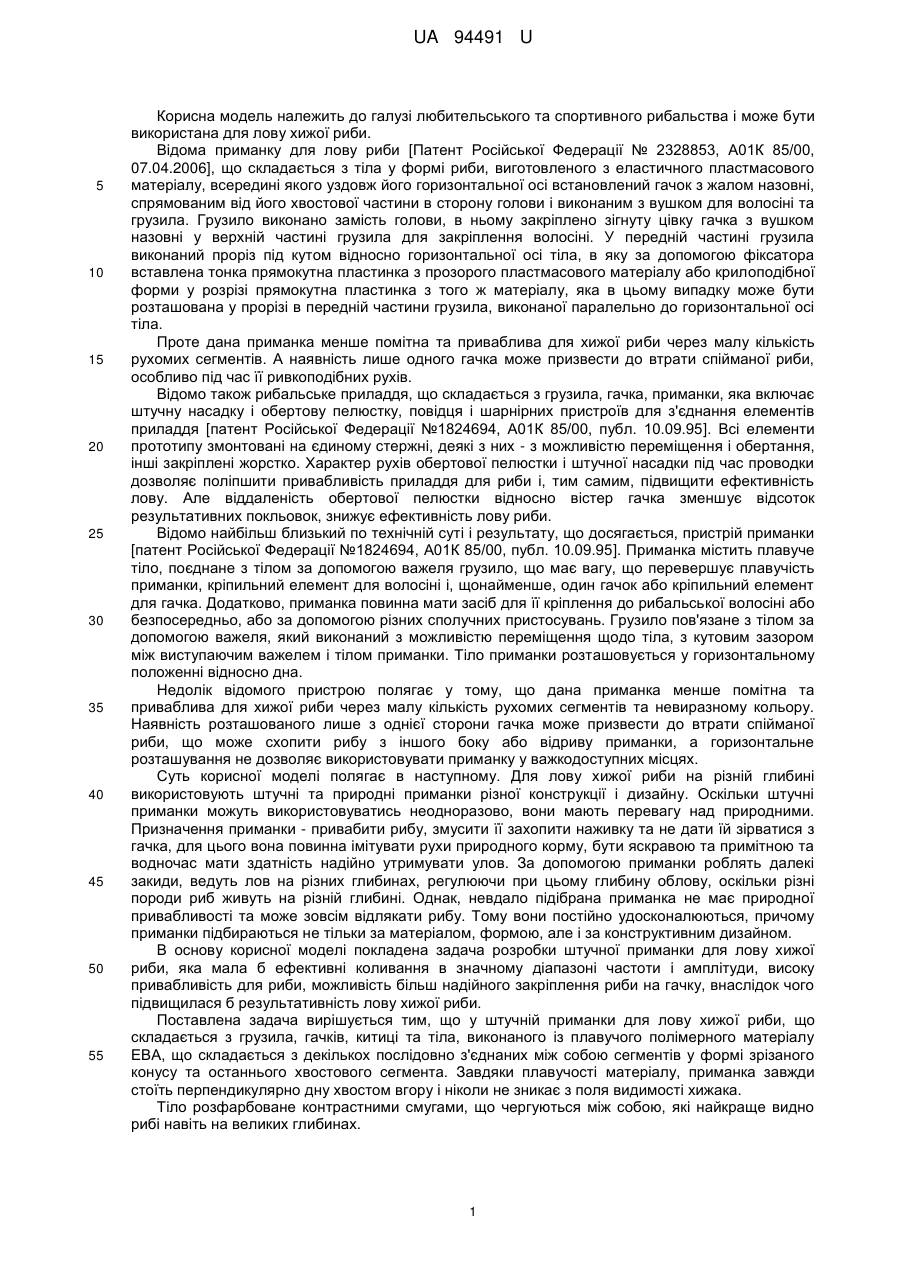

Реферат: UA 94491 U UA 94491 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі любительського та спортивного рибальства і може бути використана для лову хижої риби. Відома приманку для лову риби [Патент Російської Федерації № 2328853, А01К 85/00, 07.04.2006], що складається з тіла у формі риби, виготовленого з еластичного пластмасового матеріалу, всередині якого уздовж його горизонтальної осі встановлений гачок з жалом назовні, спрямованим від його хвостової частини в сторону голови і виконаним з вушком для волосіні та грузила. Грузило виконано замість голови, в ньому закріплено зігнуту цівку гачка з вушком назовні у верхній частині грузила для закріплення волосіні. У передній частині грузила виконаний проріз під кутом відносно горизонтальної осі тіла, в яку за допомогою фіксатора вставлена тонка прямокутна пластинка з прозорого пластмасового матеріалу або крилоподібної форми у розрізі прямокутна пластинка з того ж матеріалу, яка в цьому випадку може бути розташована у прорізі в передній частини грузила, виконаної паралельно до горизонтальної осі тіла. Проте дана приманка менше помітна та приваблива для хижої риби через малу кількість рухомих сегментів. А наявність лише одного гачка може призвести до втрати спійманої риби, особливо під час її ривкоподібних рухів. Відомо також рибальське приладдя, що складається з грузила, гачка, приманки, яка включає штучну насадку і обертову пелюстку, повідця і шарнірних пристроїв для з'єднання елементів приладдя [патент Російської Федерації №1824694, А01К 85/00, публ. 10.09.95]. Всі елементи прототипу змонтовані на єдиному стержні, деякі з них - з можливістю переміщення і обертання, інші закріплені жорстко. Характер рухів обертової пелюстки і штучної насадки під час проводки дозволяє поліпшити привабливість приладдя для риби і, тим самим, підвищити ефективність лову. Але віддаленість обертової пелюстки відносно вістер гачка зменшує відсоток результативних покльовок, знижує ефективність лову риби. Відомо найбільш близький по технічній суті і результату, що досягається, пристрій приманки [патент Російської Федерації №1824694, А01К 85/00, публ. 10.09.95]. Приманка містить плавуче тіло, поєднане з тілом за допомогою важеля грузило, що має вагу, що перевершує плавучість приманки, кріпильний елемент для волосіні і, щонайменше, один гачок або кріпильний елемент для гачка. Додатково, приманка повинна мати засіб для її кріплення до рибальської волосіні або безпосередньо, або за допомогою різних сполучних пристосувань. Грузило пов'язане з тілом за допомогою важеля, який виконаний з можливістю переміщення щодо тіла, з кутовим зазором між виступаючим важелем і тілом приманки. Тіло приманки розташовується у горизонтальному положенні відносно дна. Недолік відомого пристрою полягає у тому, що дана приманка менше помітна та приваблива для хижої риби через малу кількість рухомих сегментів та невиразному кольору. Наявність розташованого лише з однієї сторони гачка може призвести до втрати спійманої риби, що може схопити рибу з іншого боку або відриву приманки, а горизонтальне розташування не дозволяє використовувати приманку у важкодоступних місцях. Суть корисної моделі полягає в наступному. Для лову хижої риби на різній глибині використовують штучні та природні приманки різної конструкції і дизайну. Оскільки штучні приманки можуть використовуватись неодноразово, вони мають перевагу над природними. Призначення приманки - привабити рибу, змусити її захопити наживку та не дати їй зірватися з гачка, для цього вона повинна імітувати рухи природного корму, бути яскравою та примітною та водночас мати здатність надійно утримувати улов. За допомогою приманки роблять далекі закиди, ведуть лов на різних глибинах, регулюючи при цьому глибину облову, оскільки різні породи риб живуть на різній глибині. Однак, невдало підібрана приманка не має природної привабливості та може зовсім відлякати рибу. Тому вони постійно удосконалюються, причому приманки підбираються не тільки за матеріалом, формою, але і за конструктивним дизайном. В основу корисної моделі покладена задача розробки штучної приманки для лову хижої риби, яка мала б ефективні коливання в значному діапазоні частоти і амплітуди, високу привабливість для риби, можливість більш надійного закріплення риби на гачку, внаслідок чого підвищилася б результативність лову хижої риби. Поставлена задача вирішується тим, що у штучній приманки для лову хижої риби, що складається з грузила, гачків, китиці та тіла, виконаного із плавучого полімерного матеріалу ЕВА, що складається з декількох послідовно з'єднаних між собою сегментів у формі зрізаного конусу та останнього хвостового сегмента. Завдяки плавучості матеріалу, приманка завжди стоїть перпендикулярно дну хвостом вгору і ніколи не зникає з поля видимості хижака. Тіло розфарбоване контрастними смугами, що чергуються між собою, які найкраще видно рибі навіть на великих глибинах. 1 UA 94491 U 5 10 15 20 25 30 Сегменти з'єднані між собою, залежно від розмірів, або сталевий дротом, або заводними кільцями. Всі сегменти з'єднані між собою з можливістю переміщення кожного окремо. Завдяки чому приманка ефективно працює в дуже широкому діапазоні швидкостей, створюючи одночасно сильні різкі коливання, вібрації і рухи, що приваблюють хижу рибу. До сегмента, прикріпленого до грузила, нерухомо приєднані два або більше гачків, що унеможливлює зривання риби. Останній хвостовий сегмент тіла може мати циліндричну, сферичну, грановану або будь-яку іншу форму. До нього нерухомо приєднані два або більше гачки та китиця з блискучого матеріалу, для додаткового привернення уваги риби. Грузило, приєднане до тіла приманки з зазором для обмеженого переміщення і має вагу, що перевищує плавучість тіла приманки, та містить кріпильний елемент для волосіні. Грузило приєднане з можливістю його заміни грузилом іншої ваги. На зображенні Фіг. 1 більш детально відтворено штучну приманку для лову хижої риби, де 1 - сегмент тіла у формі зрізаного конусу, 2 - хвостовий сегмент, 3 - грузило, 4 - з'єднувальний елемент, 5 - гачки, 6 - китиця. Використовують штучну приманку для лову хижої риби наступним чином. Закидають у водойму за допомогою вудилища, спінінга тощо. Завдяки наявності грузила приманка опускається на дно плавно з коливаннями. Після того, як вона досягла дна, все її тіло займає вертикальне положення у воді, звивається та погойдується з високою частотою, а хвостик активно коливається, що створює ілюзію живого організму. Завдяки вертикальному положенні приманка помітна здалеку. Хижакові легше атакувати і проковтнути вертикально розташовану рибку, ніж намагатися підібрати її з дна. Оптимальна доступність для захвату зводить до мінімуму кількість холостих покльовок. Таким чином сила тяжіння приманки врівноважує спрямовану вгору виштовхуючу силу, що виникає в результаті сили опору волосіні і лобового опору самої приманки. При цьому при проводці приманка, не спливаючи, продовжує рух у горизонтальній площині. Крім того, ця конструктивна особливість дозволила без шкоди для коливальних властивостей приманки оснастити її корпус додатковим приваблюючим елементом, таким як яскраво забарвлена китиця, що підвищує ефективність роботи приманки. Конструкція приманки забезпечує можливість серійного виробництва широкого модельного ряду з невисокою собівартістю в результаті можливості використання доступних матеріалів, універсальності комплектуючих елементів, можливістю виробництва на стандартному обладнання, без застосування нестандартних матеріалів і технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Штучна приманка для лову хижої риби, яка складається з тіла, грузила, що приєднане до тіла з зазором для обмеженого переміщення і має вагу, яка перевищує плавучість тіла та гачків, яка відрізняється тим, що тіло виконано із плавучого полімерного матеріалу ЕВА, розфарбованого контрастними смугами, що чергуються між собою, та тілом, що складається з декількох послідовно з'єднаних між собою з можливістю переміщення сегментів у формі зрізаного конусу та хвостового сегмента. 2. Штучна приманка за п. 1, яка відрізняється тим, що до сегмента, прикріпленого до грузила та останнього хвостового грузила, нерухомо приєднані два або більше гачків. 3. Штучна приманка за п. 1, яка відрізняється тим, що до останнього хвостового сегмента тіла приєднана китиця з блискучого матеріалу. 2 UA 94491 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
