Поводок для ловлі хижої риби

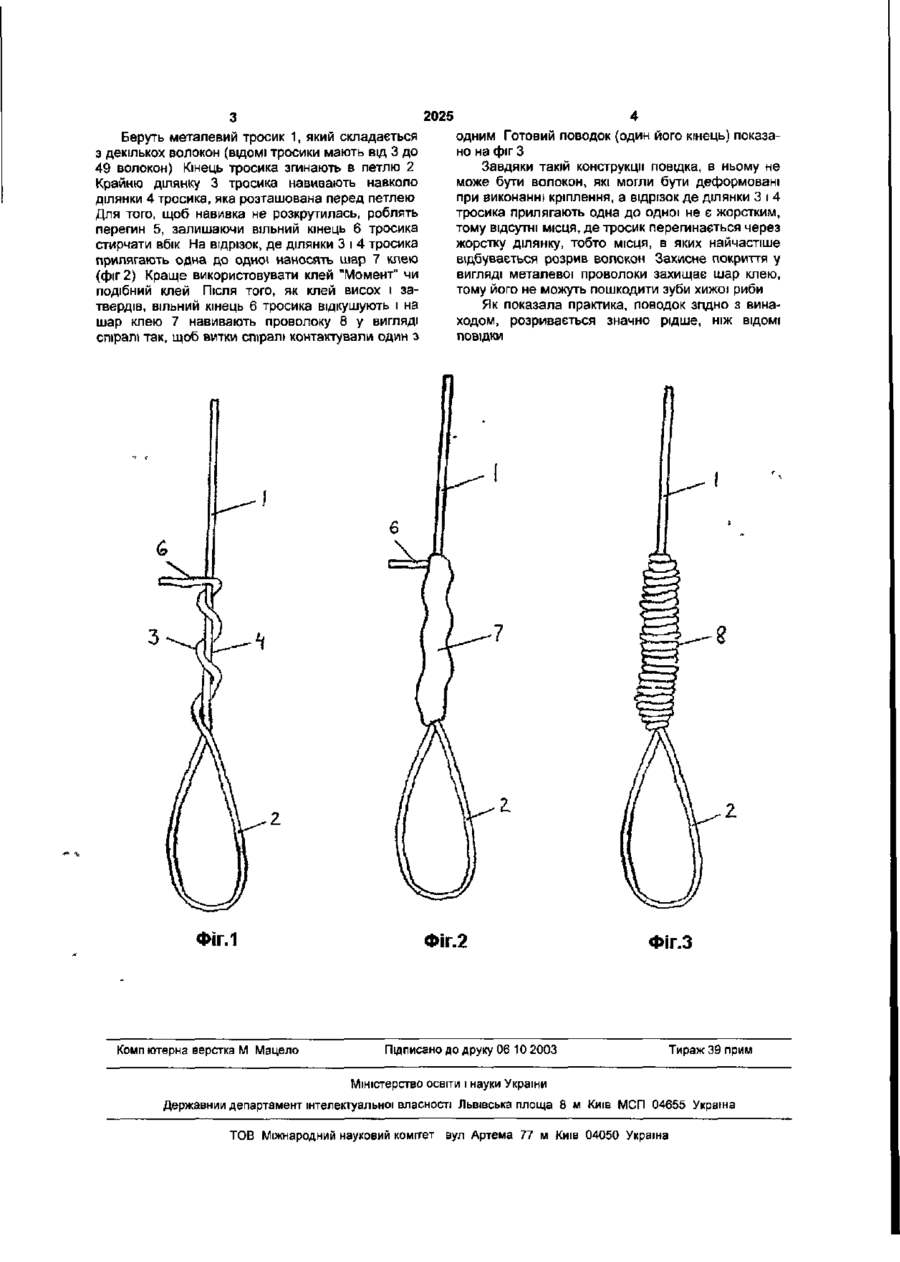

1. Поводок для ловлі хижої риби, виконаний у вигляді багатожильного тросика, принаймні один кінець якого зігнутий в петлю так, що крайня ділянка тросика прилягає до ділянки тросика, розташованої перед петлею, і ці ділянки скріплені між собою, який відрізняється тим, що кріплення між ділянками, що прилягають одна до одної, викона не у вигляді навивки крайньої ділянки тросика на ділянку, розташовану перед петлею, шару затверділого клею, нанесеного на місце навивки, і захисного покриття у вигляді металевого дроту, навитого у спіраль на шар затверділого клею так, що витки спіралі контактують один з одним. 2. Поводок за п. 1, який відрізняється тим, що шар клею складається з клею, який після затвердіння є еластичним. 3. Поводок за п. 1, який відрізняється тим, що захисне покриття складається з ніхромового дроту. Винахід відноситься до рибальства, а більш конкретно - до поводків, які використовуються для ловлі хижої риби. При ловлі на спінінг хижої риби: щуки, судака, тощо використовують багатожильні металеві повідки, або повідки з графітових волокон. Одним кінцем поводок кріпиться до ліски, а до другого, вільного кінця повідка кріпиться вушко трійника з приманкою. Прикладом такого повідка може служити поводок, що продається під торговою маркою Surflon ® (див. рекламний проспект Surflon ® Leaders). Поводок складається з тросика, що має 7 жил з нержавіючої сталі. Кожен кінець тросика зігнутий в петлю так, що крайня ділянка тросика прилягає до ділянки тросика, розташованої перед петлею. На місце прилягання крайньої ділянки тросика до ділянки тросика, розташованої перед петлею, надіта металева трубочка. Після надівання її сплюснули і вона утворила кріплення між ділянками тросика, які в ній знаходяться. Металевий поводок захищає ліску від зубів щуки чи Іншої хижої риби. Але після заковтування приманки щука починає метляти і на поводок діють значні розтягальні і згинальні зусилля. Найслабкішим місцем в таких випадках є у відомих повід ках місце виходу тросика з трубочкикріплення. Оскільки при сплющуванні трубочки в якійсь мірі деформуються деякі волокна, з яких складається тросик, і до того ж трубочка є жорст кою опорою, через кінці якої перегинаються волокна тросика, з часом під дією зусиль, що діють на волокна, одне з них розривається. Розрив одного волокна веде до розриву інших, поводок рветься і риба разом з приманкою зривається. В основу винаходу поставлена задача розробити такий поводок, який витримував би значні згинальні і розтягальні зусилля і тому був би більш стійким до розриву. В повідку для ловлі хижої риби, виконаного у вигляді багатожильного тросика, принаймні один кінець якого зігнутий в петлю так, що крайня ділянка тросика прилягає до ділянки тросика, розташованої перед петлею, і ці ділянки скріплені між собою, згідно з винаходом поставлена задача вирішується тим, що кріплення між ділянками, що прилягають одна до одної, виконане у вигляді навивки крайньої ділянки тросика на ділянку, розташовану перед петлею, шару затверділого клею, нанесеного на місце навивки, і захисного покриття у вигляді металевої проволоки, навитої у спіраль на шар затверділого клею так, що витки спіралі контактують один з одним. Для клейового шару краще використовувати водонерозчинний клей, який після затвердіння зберігає еластичність. Захисне покриття краще виконувати з непружноі проволоки, такої як ніхромова. На кресленнях поводок згідно з винаходом показано в процесі його виготовлення. ї ю о CM 2025 одним Готовий поводок (один його кінець) показано на фіг З Завдяки такій конструкції повщка, в ньому не може бути волокон, які могли бути деформовані при виконанні кріплення, а відрізок де ділянки 3 і 4 тросика прилягають одна до одної не є жорстким, тому відсутні місця, де тросик перегинається через жорстку ділянку, тобто місця, в яких найчастіше відбувається розрив волокон Захисне покриття у вигляді металевої проволоки захищає шар клею, тому його не можуть пошкодити зуби хижої риби Як показала практика, поводок згідно з винаходом, розривається значно рідше, ніж ВІДОМІ Беруть металевий тросик 1, який складається з декількох волокон (ВІДОМІ тросики мають від 3 до 49 волокон) Кінець тросика згинають в петлю 2 Крайню ділянку 3 тросика навивають навколо ділянки 4 тросика, яка розташована перед петлею Для того, щоб навивка не розкрутилась, роблять перегин 5, залишаючи вільний кінець 6 тросика стирчати вбік На відрізок, де ділянки 3 і 4 тросика прилягають одна до одної наносять шар 7 клею (фіг 2) Краще використовувати клей "Момент" чи подібний клей Після ТОГО, ЯК клей висох і затвердів, вільний кінець 6 тросика відкушують і на шар клею 7 навивають проволоку 8 у вигляді спіралі так, щоб витки спіралі контактували один з ФІГ.1 Комп ютерна верстка М Мацело ПОВІДКИ Фіг.2 Фіг.З Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелеюуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
