Габіон

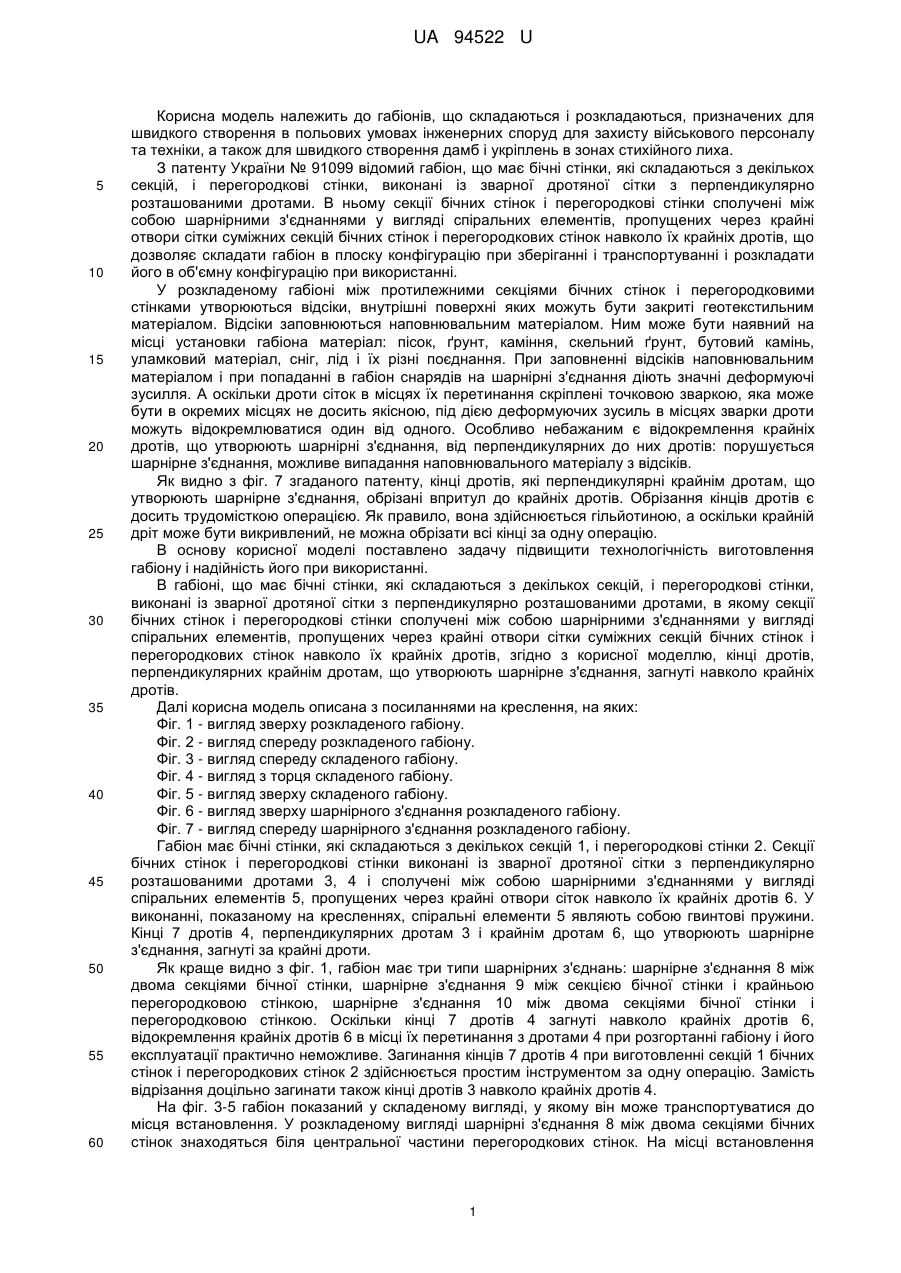

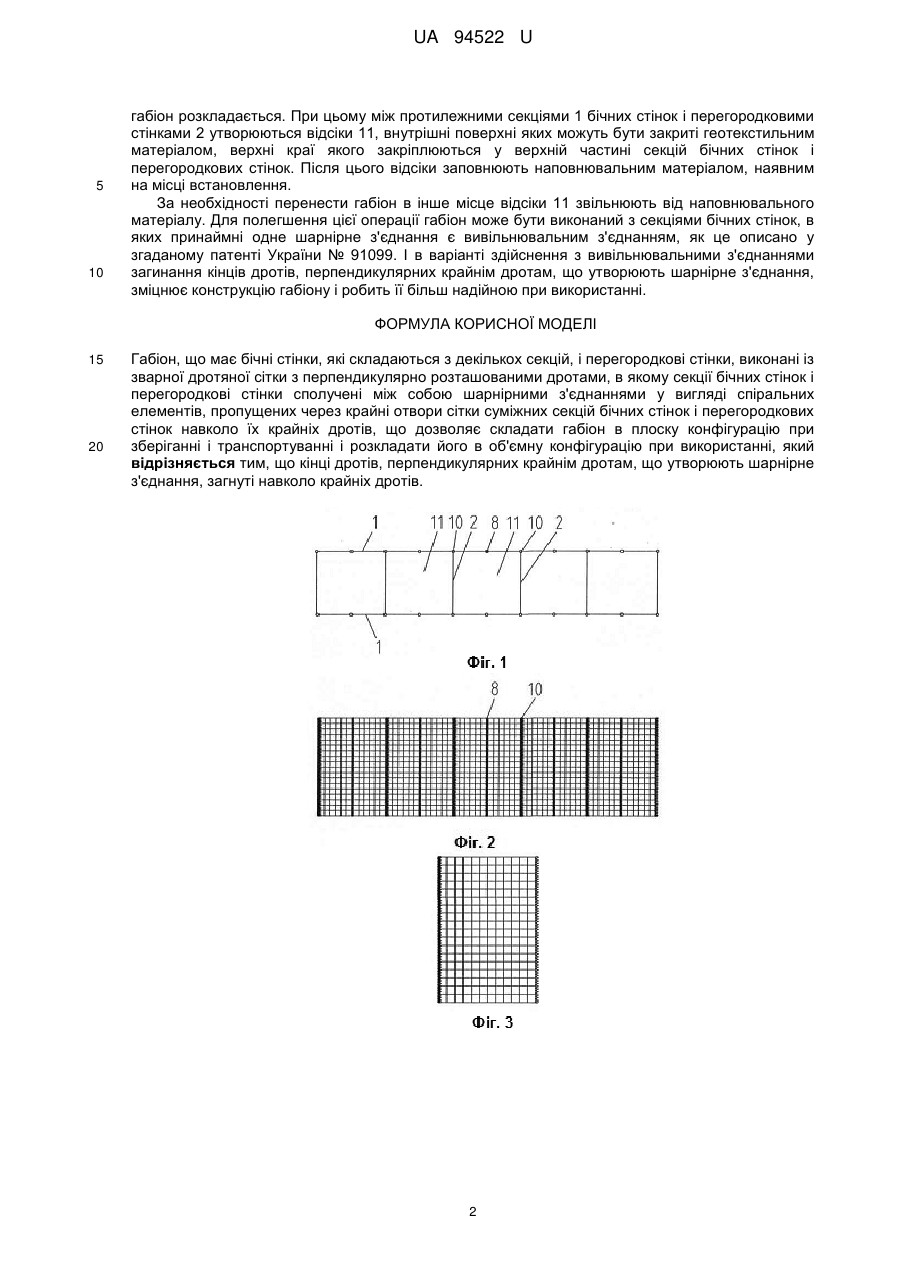

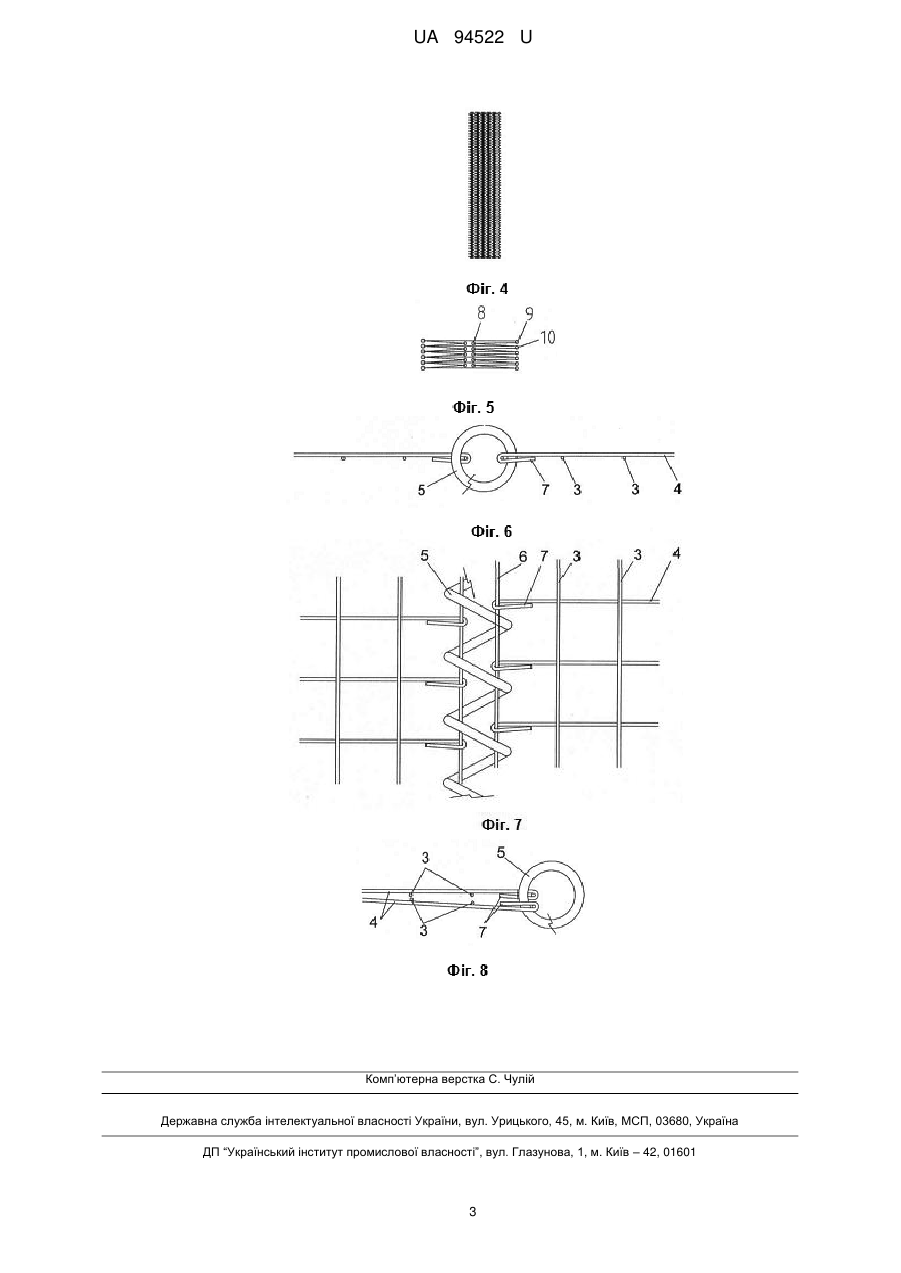

Реферат: UA 94522 U UA 94522 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до габіонів, що складаються і розкладаються, призначених для швидкого створення в польових умовах інженерних споруд для захисту військового персоналу та техніки, а також для швидкого створення дамб і укріплень в зонах стихійного лиха. З патенту України № 91099 відомий габіон, що має бічні стінки, які складаються з декількох секцій, і перегородкові стінки, виконані із зварної дротяної сітки з перпендикулярно розташованими дротами. В ньому секції бічних стінок і перегородкові стінки сполучені між собою шарнірними з'єднаннями у вигляді спіральних елементів, пропущених через крайні отвори сітки суміжних секцій бічних стінок і перегородкових стінок навколо їх крайніх дротів, що дозволяє складати габіон в плоску конфігурацію при зберіганні і транспортуванні і розкладати його в об'ємну конфігурацію при використанні. У розкладеному габіоні між протилежними секціями бічних стінок і перегородковими стінками утворюються відсіки, внутрішні поверхні яких можуть бути закриті геотекстильним матеріалом. Відсіки заповнюються наповнювальним матеріалом. Ним може бути наявний на місці установки габіона матеріал: пісок, ґрунт, каміння, скельний ґрунт, бутовий камінь, уламковий матеріал, сніг, лід і їх різні поєднання. При заповненні відсіків наповнювальним матеріалом і при попаданні в габіон снарядів на шарнірні з'єднання діють значні деформуючі зусилля. А оскільки дроти сіток в місцях їх перетинання скріплені точковою зваркою, яка може бути в окремих місцях не досить якісною, під дією деформуючих зусиль в місцях зварки дроти можуть відокремлюватися один від одного. Особливо небажаним є відокремлення крайніх дротів, що утворюють шарнірні з'єднання, від перпендикулярних до них дротів: порушується шарнірне з'єднання, можливе випадання наповнювального матеріалу з відсіків. Як видно з фіг. 7 згаданого патенту, кінці дротів, які перпендикулярні крайнім дротам, що утворюють шарнірне з'єднання, обрізані впритул до крайніх дротів. Обрізання кінців дротів є досить трудомісткою операцією. Як правило, вона здійснюється гільйотиною, а оскільки крайній дріт може бути викривлений, не можна обрізати всі кінці за одну операцію. В основу корисної моделі поставлено задачу підвищити технологічність виготовлення габіону і надійність його при використанні. В габіоні, що має бічні стінки, які складаються з декількох секцій, і перегородкові стінки, виконані із зварної дротяної сітки з перпендикулярно розташованими дротами, в якому секції бічних стінок і перегородкові стінки сполучені між собою шарнірними з'єднаннями у вигляді спіральних елементів, пропущених через крайні отвори сітки суміжних секцій бічних стінок і перегородкових стінок навколо їх крайніх дротів, згідно з корисної моделлю, кінці дротів, перпендикулярних крайнім дротам, що утворюють шарнірне з'єднання, загнуті навколо крайніх дротів. Далі корисна модель описана з посиланнями на креслення, на яких: Фіг. 1 - вигляд зверху розкладеного габіону. Фіг. 2 - вигляд спереду розкладеного габіону. Фіг. 3 - вигляд спереду складеного габіону. Фіг. 4 - вигляд з торця складеного габіону. Фіг. 5 - вигляд зверху складеного габіону. Фіг. 6 - вигляд зверху шарнірного з'єднання розкладеного габіону. Фіг. 7 - вигляд спереду шарнірного з'єднання розкладеного габіону. Габіон має бічні стінки, які складаються з декількох секцій 1, і перегородкові стінки 2. Секції бічних стінок і перегородкові стінки виконані із зварної дротяної сітки з перпендикулярно розташованими дротами 3, 4 і сполучені між собою шарнірними з'єднаннями у вигляді спіральних елементів 5, пропущених через крайні отвори сіток навколо їх крайніх дротів 6. У виконанні, показаному на кресленнях, спіральні елементи 5 являють собою гвинтові пружини. Кінці 7 дротів 4, перпендикулярних дротам 3 і крайнім дротам 6, що утворюють шарнірне з'єднання, загнуті за крайні дроти. Як краще видно з фіг. 1, габіон має три типи шарнірних з'єднань: шарнірне з'єднання 8 між двома секціями бічної стінки, шарнірне з'єднання 9 між секцією бічної стінки і крайньою перегородковою стінкою, шарнірне з'єднання 10 між двома секціями бічної стінки і перегородковою стінкою. Оскільки кінці 7 дротів 4 загнуті навколо крайніх дротів 6, відокремлення крайніх дротів 6 в місці їх перетинання з дротами 4 при розгортанні габіону і його експлуатації практично неможливе. Загинання кінців 7 дротів 4 при виготовленні секцій 1 бічних стінок і перегородкових стінок 2 здійснюється простим інструментом за одну операцію. Замість відрізання доцільно загинати також кінці дротів 3 навколо крайніх дротів 4. На фіг. 3-5 габіон показаний у складеному вигляді, у якому він може транспортуватися до місця встановлення. У розкладеному вигляді шарнірні з'єднання 8 між двома секціями бічних стінок знаходяться біля центральної частини перегородкових стінок. На місці встановлення 1 UA 94522 U 5 10 габіон розкладається. При цьому між протилежними секціями 1 бічних стінок і перегородковими стінками 2 утворюються відсіки 11, внутрішні поверхні яких можуть бути закриті геотекстильним матеріалом, верхні краї якого закріплюються у верхній частині секцій бічних стінок і перегородкових стінок. Після цього відсіки заповнюють наповнювальним матеріалом, наявним на місці встановлення. За необхідності перенести габіон в інше місце відсіки 11 звільнюють від наповнювального матеріалу. Для полегшення цієї операції габіон може бути виконаний з секціями бічних стінок, в яких принаймні одне шарнірне з'єднання є вивільнювальним з'єднанням, як це описано у згаданому патенті України № 91099. І в варіанті здійснення з вивільнювальними з'єднаннями загинання кінців дротів, перпендикулярних крайнім дротам, що утворюють шарнірне з'єднання, зміцнює конструкцію габіону і робить її більш надійною при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Габіон, що має бічні стінки, які складаються з декількох секцій, і перегородкові стінки, виконані із зварної дротяної сітки з перпендикулярно розташованими дротами, в якому секції бічних стінок і перегородкові стінки сполучені між собою шарнірними з'єднаннями у вигляді спіральних елементів, пропущених через крайні отвори сітки суміжних секцій бічних стінок і перегородкових стінок навколо їх крайніх дротів, що дозволяє складати габіон в плоску конфігурацію при зберіганні і транспортуванні і розкладати його в об'ємну конфігурацію при використанні, який відрізняється тим, що кінці дротів, перпендикулярних крайнім дротам, що утворюють шарнірне з'єднання, загнуті навколо крайніх дротів. 2 UA 94522 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
