Габіон

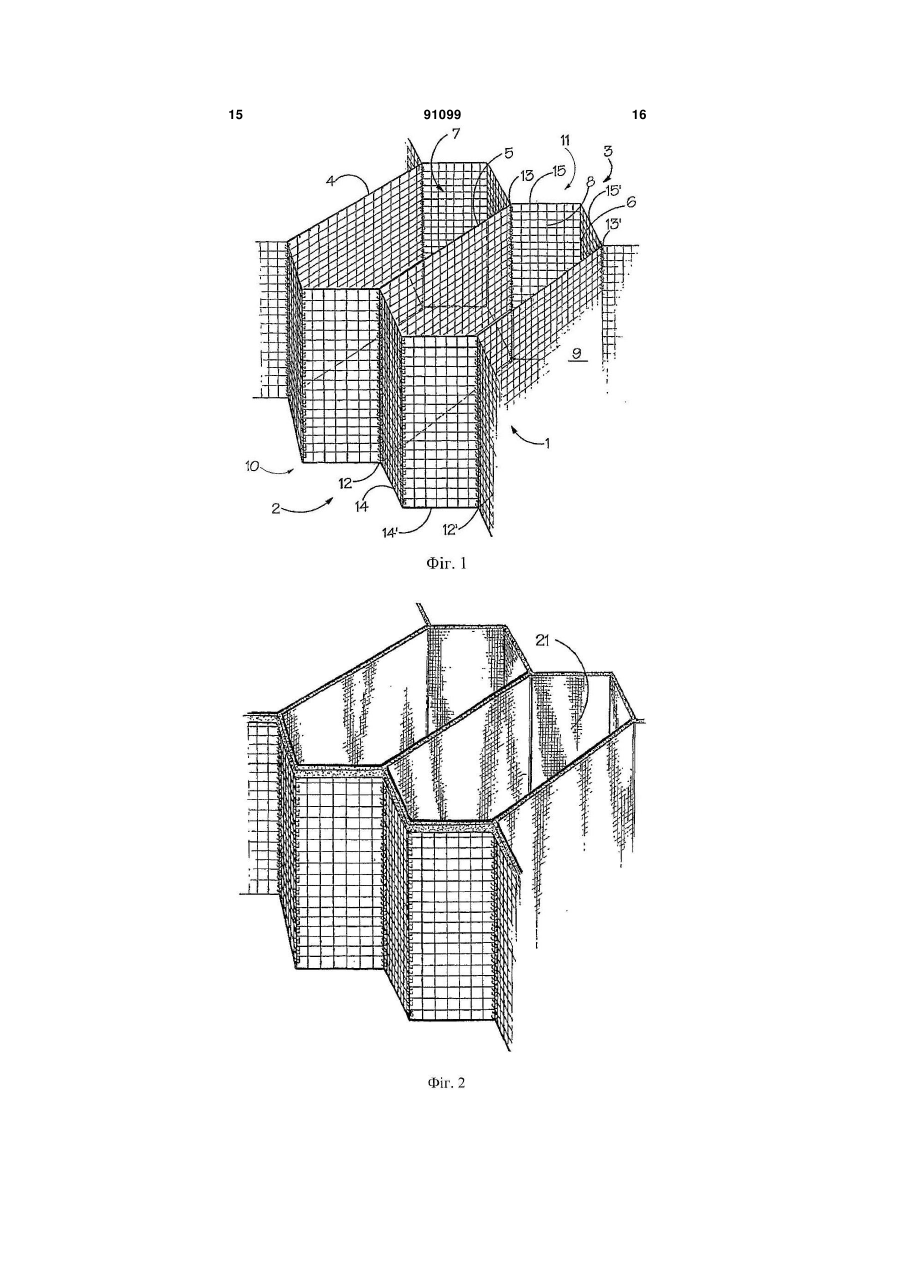

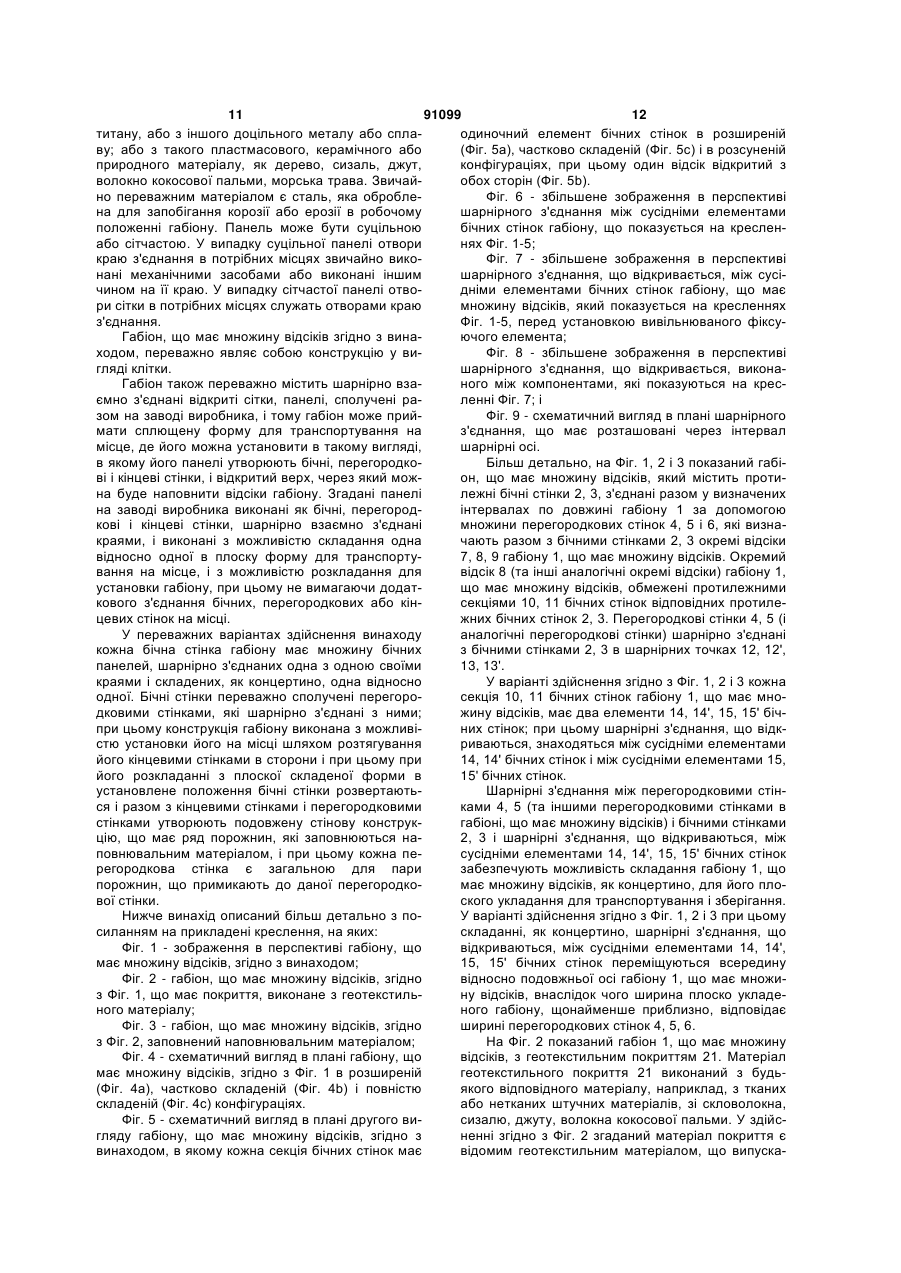

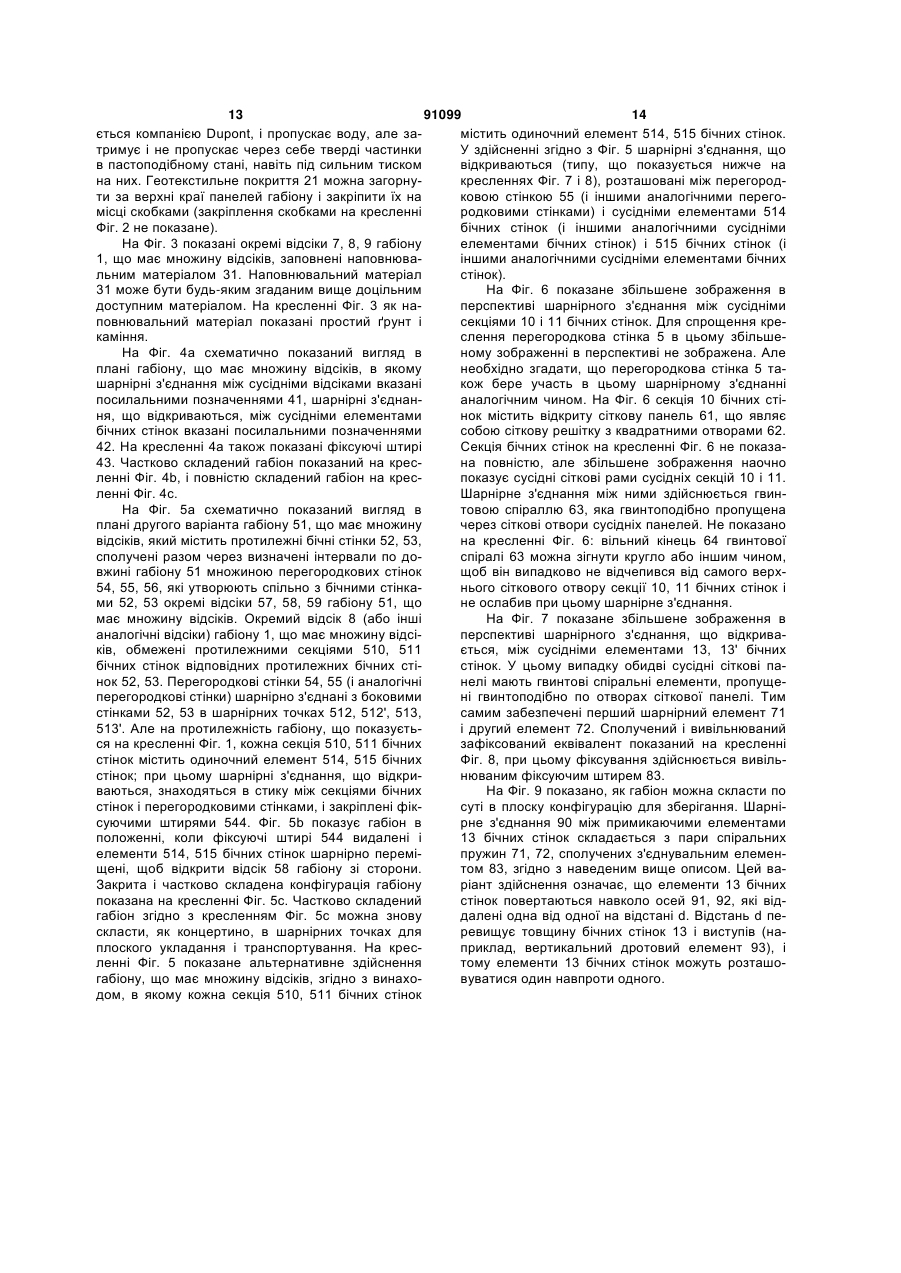

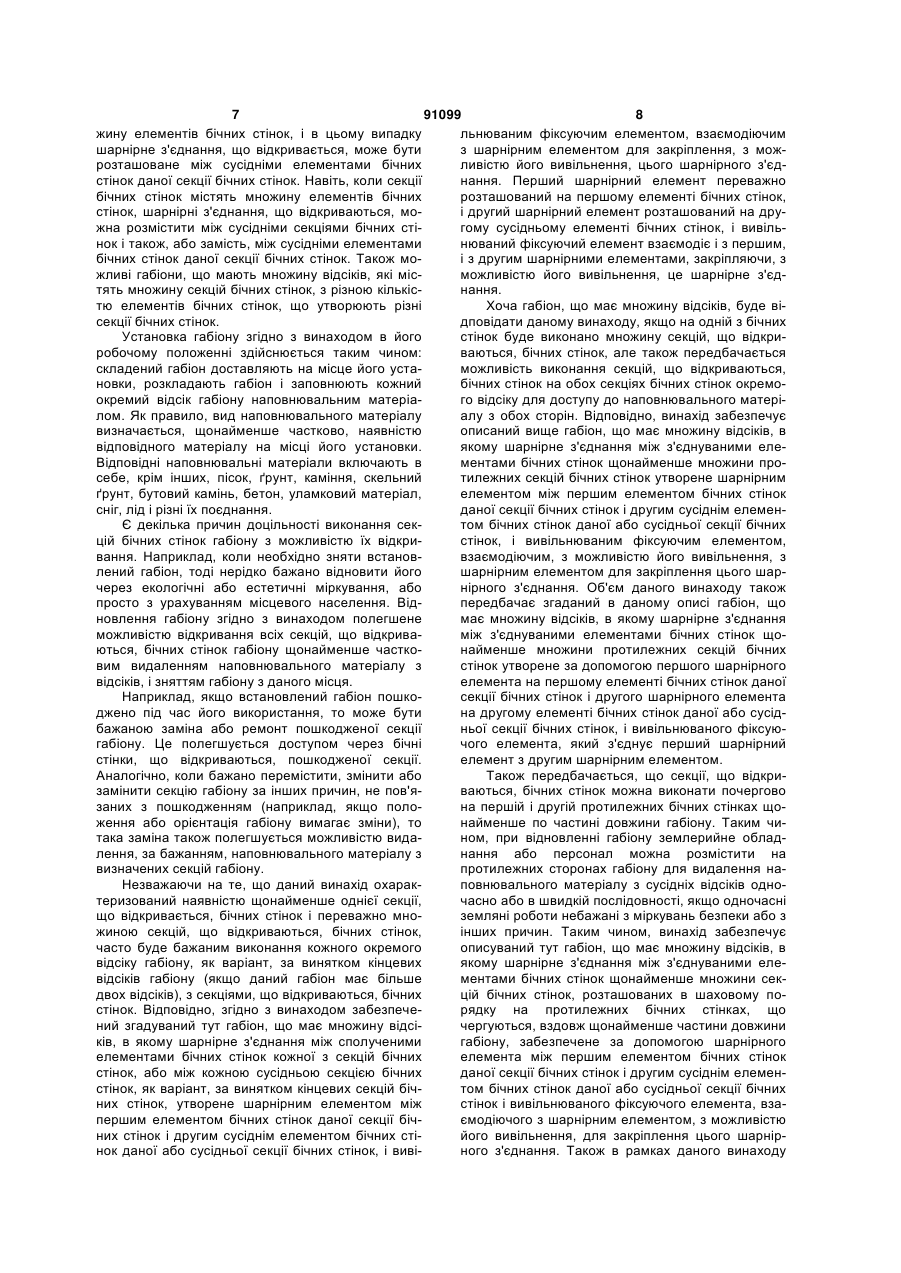

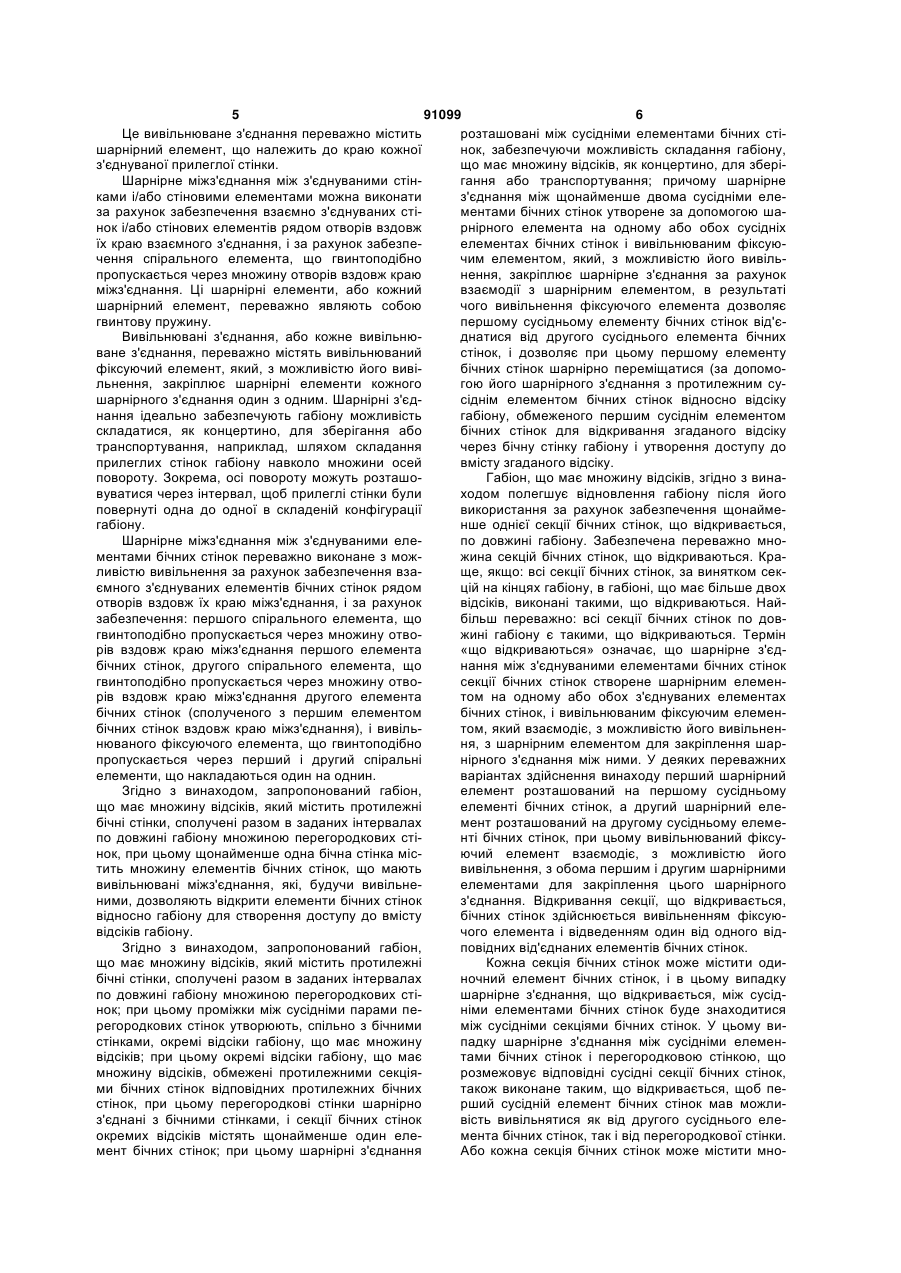

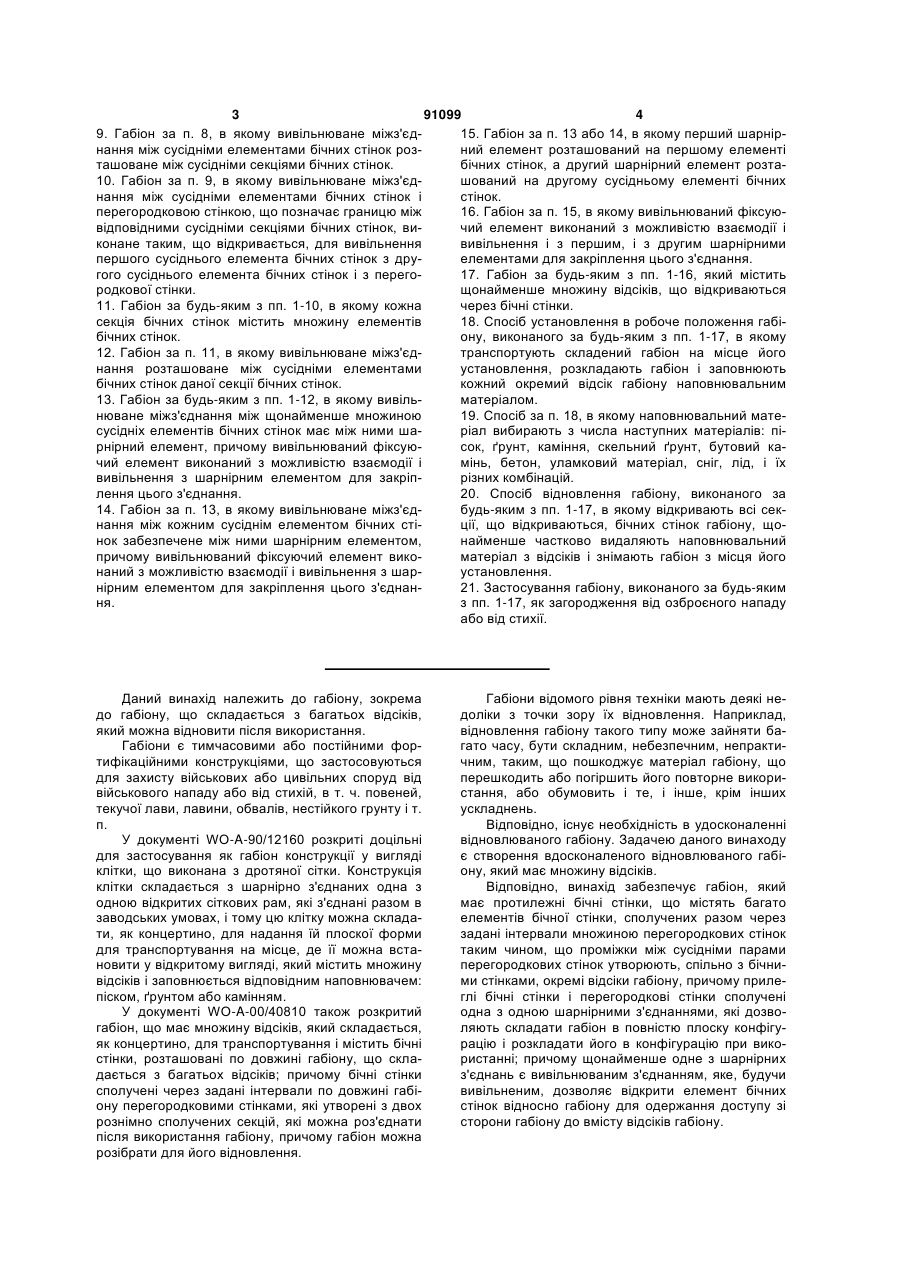

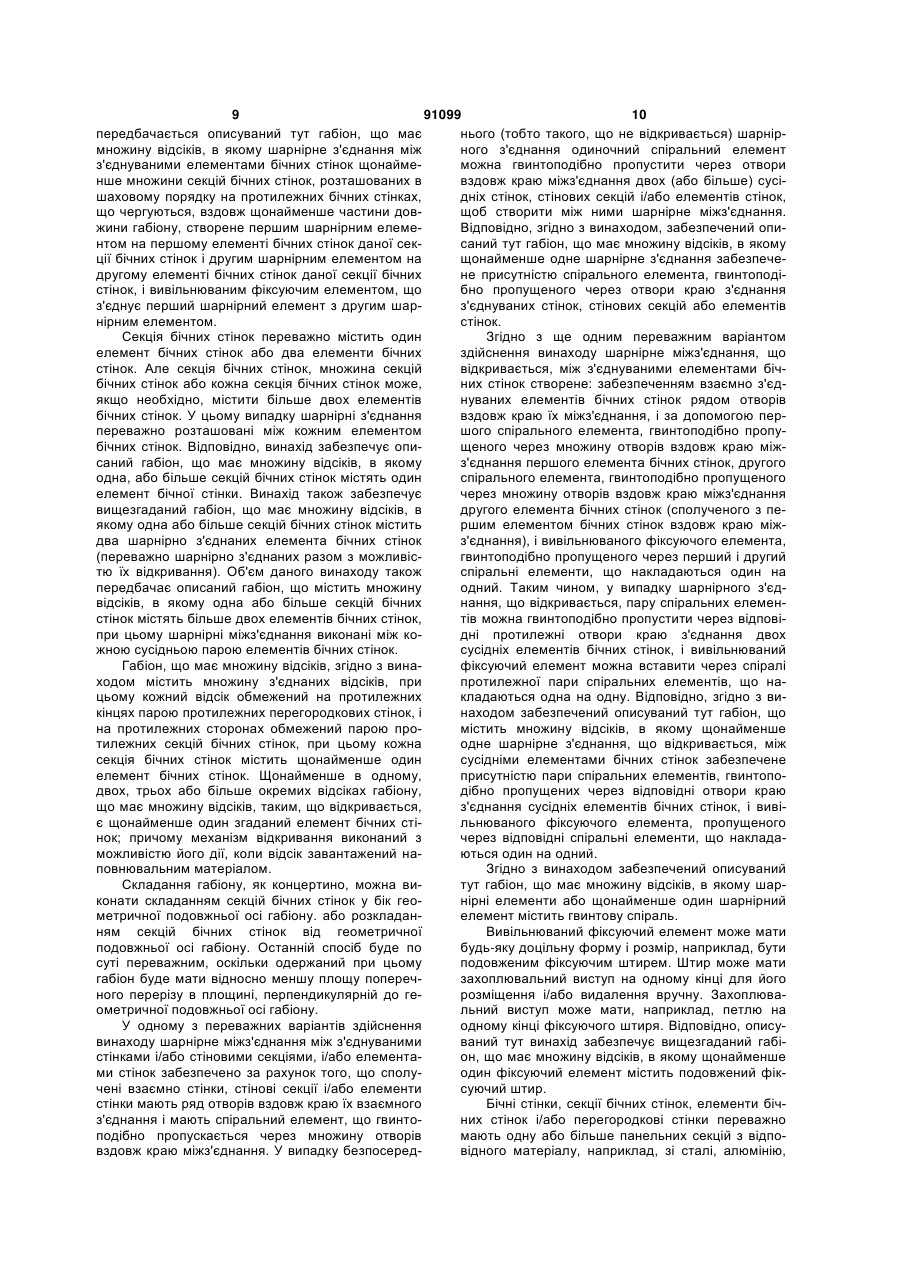

1. Габіон, що має множину відсіків, який містить протилежні бічні стінки, сполучені разом через задані інтервали по довжині габіону множиною перегородкових стінок; при цьому проміжки між сусідніми парами перегородкових стінок утворюють разом з бічними стінками окремі відсіки габіону, що має множину відсіків; причому окремі відсіки габіону, що має множину відсіків, обмежені протилежними секціями бічних стінок відповідних протилежних бічних стінок; перегородкові стінки шарнірно з'єднані з бічними стінками, а секції бічних стінок окремих відсіків містять щонайменше один елемент бічних стінок, при цьому шарнірні з'єднання розташовані між сусідніми елементами бічних стінок, за рахунок чого габіон, що має множину відсіків, виконаний з можливістю складання, як концертино, для зберігання і транспортування; шарнірне з'єднання між щонайменше двома сусідніми елементами бічних стінок утворене шарнірним елементом на одному або обох сусідніх елементах бічних стінок і вивільнюваним фіксуючим елементом, який, з можливістю його вивільнення, закріплює шарнірне з'єднання шляхом взаємодії з шарнірним елементом; причому вивільнення фіксуючого елемента дозволяє першому сусідньому елементу бічних стінок від'єднатися від другого сусіднього елемента бічних стінок і забезпечує першому елементу бічних стінок можливість його шарнірного переміщення за допомогою його шарнірного з'єднання з протилежним сусіднім елементом бічних стінок відносно відсіку габіону, що об 2 (19) 1 3 91099 4 9. Габіон за п. 8, в якому вивільнюване міжз'єд15. Габіон за п. 13 або 14, в якому перший шарнірнання між сусідніми елементами бічних стінок розний елемент розташований на першому елементі ташоване між сусідніми секціями бічних стінок. бічних стінок, а другий шарнірний елемент розта10. Габіон за п. 9, в якому вивільнюване міжз'єдшований на другому сусідньому елементі бічних нання між сусідніми елементами бічних стінок і стінок. перегородковою стінкою, що позначає границю між 16. Габіон за п. 15, в якому вивільнюваний фіксуювідповідними сусідніми секціями бічних стінок, вичий елемент виконаний з можливістю взаємодії i конане таким, що відкривається, для вивільнення вивільнення і з першим, і з другим шарнірними першого сусіднього елемента бічних стінок з друелементами для закріплення цього з'єднання. гого сусіднього елемента бічних стінок і з перего17. Габіон за будь-яким з пп. 1-16, який містить родкової стінки. щонайменше множину відсіків, що відкриваються 11. Габіон за будь-яким з пп. 1-10, в якому кожна через бічні стінки. секція бічних стінок містить множину елементів 18. Спосіб установлення в робоче положення габібічних стінок. ону, виконаного за будь-яким з пп. 1-17, в якому 12. Габіон за п. 11, в якому вивільнюване міжз'єдтранспортують складений габіон на місце його нання розташоване між сусідніми елементами установлення, розкладають габіон і заповнюють бічних стінок даної секції бічних стінок. кожний окремий відсік габіону наповнювальним 13. Габіон за будь-яким з пп. 1-12, в якому вивільматеріалом. нюване міжз'єднання між щонайменше множиною 19. Спосіб за п. 18, в якому наповнювальний матесусідніх елементів бічних стінок має між ними шаріал вибирають з числа наступних матеріалів: пірнірний елемент, причому вивільнюваний фіксуюсок, ґрунт, каміння, скельний ґрунт, бутовий качий елемент виконаний з можливістю взаємодії і мінь, бетон, уламковий матеріал, сніг, лід, і їх вивільнення з шарнірним елементом для закріпрізних комбінацій. лення цього з'єднання. 20. Спосіб відновлення габіону, виконаного за 14. Габіон за п. 13, в якому вивільнюване міжз'єдбудь-яким з пп. 1-17, в якому відкривають всі секнання між кожним сусіднім елементом бічних стіції, що відкриваються, бічних стінок габіону, щонок забезпечене між ними шарнірним елементом, найменше частково видаляють наповнювальний причому вивільнюваний фіксуючий елемент викоматеріал з відсіків і знімають габіон з місця його наний з можливістю взаємодії і вивільнення з шарустановлення. нірним елементом для закріплення цього з'єднан21. Застосування габіону, виконаного за будь-яким ня. з пп. 1-17, як загородження від озброєного нападу або від стихії. Даний винахід належить до габіону, зокрема до габіону, що складається з багатьох відсіків, який можна відновити після використання. Габіони є тимчасовими або постійними фортифікаційними конструкціями, що застосовуються для захисту військових або цивільних споруд від військового нападу або від стихій, в т. ч. повеней, текучої лави, лавини, обвалів, нестійкого грунту і т. п. У документі WO-A-90/12160 розкриті доцільні для застосування як габіон конструкції у вигляді клітки, що виконана з дротяної сітки. Конструкція клітки складається з шарнірно з'єднаних одна з одною відкритих сіткових рам, які з'єднані разом в заводських умовах, і тому цю клітку можна складати, як концертино, для надання їй плоскої форми для транспортування на місце, де її можна встановити у відкритому вигляді, який містить множину відсіків і заповнюється відповідним наповнювачем: піском, ґрунтом або камінням. У документі WO-A-00/40810 також розкритий габіон, що має множину відсіків, який складається, як концертино, для транспортування і містить бічні стінки, розташовані по довжині габіону, що складається з багатьох відсіків; причому бічні стінки сполучені через задані інтервали по довжині габіону перегородковими стінками, які утворені з двох рознімно сполучених секцій, які можна роз'єднати після використання габіону, причому габіон можна розібрати для його відновлення. Габіони відомого рівня техніки мають деякі недоліки з точки зору їх відновлення. Наприклад, відновлення габіону такого типу може зайняти багато часу, бути складним, небезпечним, непрактичним, таким, що пошкоджує матеріал габіону, що перешкодить або погіршить його повторне використання, або обумовить і те, і інше, крім інших ускладнень. Відповідно, існує необхідність в удосконаленні відновлюваного габіону. Задачею даного винаходу є створення вдосконаленого відновлюваного габіону, який має множину відсіків. Відповідно, винахід забезпечує габіон, який має протилежні бічні стінки, що містять багато елементів бічної стінки, сполучених разом через задані інтервали множиною перегородкових стінок таким чином, що проміжки між сусідніми парами перегородкових стінок утворюють, спільно з бічними стінками, окремі відсіки габіону, причому прилеглі бічні стінки і перегородкові стінки сполучені одна з одною шарнірними з'єднаннями, які дозволяють складати габіон в повністю плоску конфігурацію і розкладати його в конфігурацію при використанні; причому щонайменше одне з шарнірних з'єднань є вивільнюваним з'єднанням, яке, будучи вивільненим, дозволяє відкрити елемент бічних стінок відносно габіону для одержання доступу зі сторони габіону до вмісту відсіків габіону. 5 91099 6 Це вивільнюване з'єднання переважно містить розташовані між сусідніми елементами бічних стішарнірний елемент, що належить до краю кожної нок, забезпечуючи можливість складання габіону, з'єднуваної прилеглої стінки. що має множину відсіків, як концертино, для зберіШарнірне міжз'єднання між з'єднуваними стінгання або транспортування; причому шарнірне ками і/або стіновими елементами можна виконати з'єднання між щонайменше двома сусідніми елеза рахунок забезпечення взаємно з'єднуваних стіментами бічних стінок утворене за допомогою шанок і/або стінових елементів рядом отворів вздовж рнірного елемента на одному або обох сусідніх їх краю взаємного з'єднання, і за рахунок забезпеелементах бічних стінок і вивільнюваним фіксуючення спірального елемента, що гвинтоподібно чим елементом, який, з можливістю його вивільпропускається через множину отворів вздовж краю нення, закріплює шарнірне з'єднання за рахунок міжз'єднання. Ці шарнірні елементи, або кожний взаємодії з шарнірним елементом, в результаті шарнірний елемент, переважно являють собою чого вивільнення фіксуючого елемента дозволяє гвинтову пружину. першому сусідньому елементу бічних стінок від'єВивільнювані з'єднання, або кожне вивільнюднатися від другого сусіднього елемента бічних ване з'єднання, переважно містять вивільнюваний стінок, і дозволяє при цьому першому елементу фіксуючий елемент, який, з можливістю його вивібічних стінок шарнірно переміщатися (за допомольнення, закріплює шарнірні елементи кожного гою його шарнірного з'єднання з протилежним сушарнірного з'єднання один з одним. Шарнірні з'єдсіднім елементом бічних стінок відносно відсіку нання ідеально забезпечують габіону можливість габіону, обмеженого першим сусіднім елементом складатися, як концертино, для зберігання або бічних стінок для відкривання згаданого відсіку транспортування, наприклад, шляхом складання через бічну стінку габіону і утворення доступу до прилеглих стінок габіону навколо множини осей вмісту згаданого відсіку. повороту. Зокрема, осі повороту можуть розташоГабіон, що має множину відсіків, згідно з винавуватися через інтервал, щоб прилеглі стінки були ходом полегшує відновлення габіону після його повернуті одна до одної в складеній конфігурації використання за рахунок забезпечення щонаймегабіону. нше однієї секції бічних стінок, що відкривається, Шарнірне міжз'єднання між з'єднуваними елепо довжині габіону. Забезпечена переважно мноментами бічних стінок переважно виконане з можжина секцій бічних стінок, що відкриваються. Краливістю вивільнення за рахунок забезпечення взаще, якщо: всі секції бічних стінок, за винятком секємного з'єднуваних елементів бічних стінок рядом цій на кінцях габіону, в габіоні, що має більше двох отворів вздовж їх краю міжз'єднання, і за рахунок відсіків, виконані такими, що відкриваються. Найзабезпечення: першого спірального елемента, що більш переважно: всі секції бічних стінок по довгвинтоподібно пропускається через множину отвожині габіону є такими, що відкриваються. Термін рів вздовж краю міжз'єднання першого елемента «що відкриваються» означає, що шарнірне з'єдбічних стінок, другого спірального елемента, що нання між з'єднуваними елементами бічних стінок гвинтоподібно пропускається через множину отвосекції бічних стінок створене шарнірним елеменрів вздовж краю міжз'єднання другого елемента том на одному або обох з'єднуваних елементах бічних стінок (сполученого з першим елементом бічних стінок, і вивільнюваним фіксуючим елеменбічних стінок вздовж краю міжз'єднання), і вивільтом, який взаємодіє, з можливістю його вивільненнюваного фіксуючого елемента, що гвинтоподібно ня, з шарнірним елементом для закріплення шарпропускається через перший і другий спіральні нірного з'єднання між ними. У деяких переважних елементи, що накладаються один на однин. варіантах здійснення винаходу перший шарнірний Згідно з винаходом, запропонований габіон, елемент розташований на першому сусідньому що має множину відсіків, який містить протилежні елементі бічних стінок, а другий шарнірний елебічні стінки, сполучені разом в заданих інтервалах мент розташований на другому сусідньому елемепо довжині габіону множиною перегородкових стінті бічних стінок, при цьому вивільнюваний фіксунок, при цьому щонайменше одна бічна стінка місючий елемент взаємодіє, з можливістю його тить множину елементів бічних стінок, що мають вивільнення, з обома першим і другим шарнірними вивільнювані міжз'єднання, які, будучи вивільнеелементами для закріплення цього шарнірного ними, дозволяють відкрити елементи бічних стінок з'єднання. Відкривання секції, що відкривається, відносно габіону для створення доступу до вмісту бічних стінок здійснюється вивільненням фіксуювідсіків габіону. чого елемента і відведенням один від одного відЗгідно з винаходом, запропонований габіон, повідних від'єднаних елементів бічних стінок. що має множину відсіків, який містить протилежні Кожна секція бічних стінок може містити одибічні стінки, сполучені разом в заданих інтервалах ночний елемент бічних стінок, і в цьому випадку по довжині габіону множиною перегородкових стішарнірне з'єднання, що відкривається, між сусіднок; при цьому проміжки між сусідніми парами пеніми елементами бічних стінок буде знаходитися регородкових стінок утворюють, спільно з бічними між сусідніми секціями бічних стінок. У цьому вистінками, окремі відсіки габіону, що має множину падку шарнірне з'єднання між сусідніми елеменвідсіків; при цьому окремі відсіки габіону, що має тами бічних стінок і перегородковою стінкою, що множину відсіків, обмежені протилежними секціярозмежовує відповідні сусідні секції бічних стінок, ми бічних стінок відповідних протилежних бічних також виконане таким, що відкривається, щоб пестінок, при цьому перегородкові стінки шарнірно рший сусідній елемент бічних стінок мав можлиз'єднані з бічними стінками, і секції бічних стінок вість вивільнятися як від другого сусіднього елеокремих відсіків містять щонайменше один елемента бічних стінок, так і від перегородкової стінки. мент бічних стінок; при цьому шарнірні з'єднання Або кожна секція бічних стінок може містити мно 7 91099 8 жину елементів бічних стінок, і в цьому випадку льнюваним фіксуючим елементом, взаємодіючим шарнірне з'єднання, що відкривається, може бути з шарнірним елементом для закріплення, з можрозташоване між сусідніми елементами бічних ливістю його вивільнення, цього шарнірного з'єдстінок даної секції бічних стінок. Навіть, коли секції нання. Перший шарнірний елемент переважно бічних стінок містять множину елементів бічних розташований на першому елементі бічних стінок, стінок, шарнірні з'єднання, що відкриваються, моі другий шарнірний елемент розташований на дружна розмістити між сусідніми секціями бічних стігому сусідньому елементі бічних стінок, і вивільнок і також, або замість, між сусідніми елементами нюваний фіксуючий елемент взаємодіє і з першим, бічних стінок даної секції бічних стінок. Також моі з другим шарнірними елементами, закріпляючи, з жливі габіони, що мають множину відсіків, які місможливістю його вивільнення, це шарнірне з'єдтять множину секцій бічних стінок, з різною кількіснання. тю елементів бічних стінок, що утворюють різні Хоча габіон, що має множину відсіків, буде вісекції бічних стінок. дповідати даному винаходу, якщо на одній з бічних Установка габіону згідно з винаходом в його стінок буде виконано множину секцій, що відкриробочому положенні здійснюється таким чином: ваються, бічних стінок, але також передбачається складений габіон доставляють на місце його устаможливість виконання секцій, що відкриваються, новки, розкладають габіон і заповнюють кожний бічних стінок на обох секціях бічних стінок окремоокремий відсік габіону наповнювальним матеріаго відсіку для доступу до наповнювального матерілом. Як правило, вид наповнювального матеріалу алу з обох сторін. Відповідно, винахід забезпечує визначається, щонайменше частково, наявністю описаний вище габіон, що має множину відсіків, в відповідного матеріалу на місці його установки. якому шарнірне з'єднання між з'єднуваними елеВідповідні наповнювальні матеріали включають в ментами бічних стінок щонайменше множини просебе, крім інших, пісок, ґрунт, каміння, скельний тилежних секцій бічних стінок утворене шарнірним ґрунт, бутовий камінь, бетон, уламковий матеріал, елементом між першим елементом бічних стінок сніг, лід і різні їх поєднання. даної секції бічних стінок і другим сусіднім елеменЄ декілька причин доцільності виконання сектом бічних стінок даної або сусідньої секції бічних цій бічних стінок габіону з можливістю їх відкристінок, і вивільнюваним фіксуючим елементом, вання. Наприклад, коли необхідно зняти встановвзаємодіючим, з можливістю його вивільнення, з лений габіон, тоді нерідко бажано відновити його шарнірним елементом для закріплення цього шарчерез екологічні або естетичні міркування, або нірного з'єднання. Об'єм даного винаходу також просто з урахуванням місцевого населення. Відпередбачає згаданий в даному описі габіон, що новлення габіону згідно з винаходом полегшене має множину відсіків, в якому шарнірне з'єднання можливістю відкривання всіх секцій, що відкриваміж з'єднуваними елементами бічних стінок щоються, бічних стінок габіону щонайменше частконайменше множини протилежних секцій бічних вим видаленням наповнювального матеріалу з стінок утворене за допомогою першого шарнірного відсіків, і зняттям габіону з даного місця. елемента на першому елементі бічних стінок даної Наприклад, якщо встановлений габіон пошкосекції бічних стінок і другого шарнірного елемента джено під час його використання, то може бути на другому елементі бічних стінок даної або сусідбажаною заміна або ремонт пошкодженої секції ньої секції бічних стінок, і вивільнюваного фіксуюгабіону. Це полегшується доступом через бічні чого елемента, який з'єднує перший шарнірний стінки, що відкриваються, пошкодженої секції. елемент з другим шарнірним елементом. Аналогічно, коли бажано перемістити, змінити або Також передбачається, що секції, що відкризамінити секцію габіону за інших причин, не пов'яваються, бічних стінок можна виконати почергово заних з пошкодженням (наприклад, якщо полона першій і другій протилежних бічних стінках щоження або орієнтація габіону вимагає зміни), то найменше по частині довжини габіону. Таким читака заміна також полегшується можливістю виданом, при відновленні габіону землерийне обладлення, за бажанням, наповнювального матеріалу з нання або персонал можна розмістити на визначених секцій габіону. протилежних сторонах габіону для видалення наНезважаючи на те, що даний винахід охаракповнювального матеріалу з сусідніх відсіків однотеризований наявністю щонайменше однієї секції, часно або в швидкій послідовності, якщо одночасні що відкривається, бічних стінок і переважно мноземляні роботи небажані з міркувань безпеки або з жиною секцій, що відкриваються, бічних стінок, інших причин. Таким чином, винахід забезпечує часто буде бажаним виконання кожного окремого описуваний тут габіон, що має множину відсіків, в відсіку габіону, як варіант, за винятком кінцевих якому шарнірне з'єднання між з'єднуваними елевідсіків габіону (якщо даний габіон має більше ментами бічних стінок щонайменше множини секдвох відсіків), з секціями, що відкриваються, бічних цій бічних стінок, розташованих в шаховому постінок. Відповідно, згідно з винаходом забезпечерядку на протилежних бічних стінках, що ний згадуваний тут габіон, що має множину відсічергуються, вздовж щонайменше частини довжини ків, в якому шарнірне з'єднання між сполученими габіону, забезпечене за допомогою шарнірного елементами бічних стінок кожної з секцій бічних елемента між першим елементом бічних стінок стінок, або між кожною сусідньою секцією бічних даної секції бічних стінок і другим сусіднім елеменстінок, як варіант, за винятком кінцевих секцій бічтом бічних стінок даної або сусідньої секції бічних них стінок, утворене шарнірним елементом між стінок і вивільнюваного фіксуючого елемента, взапершим елементом бічних стінок даної секції бічємодіючого з шарнірним елементом, з можливістю них стінок і другим сусіднім елементом бічних стійого вивільнення, для закріплення цього шарнірнок даної або сусідньої секції бічних стінок, і вивіного з'єднання. Також в рамках даного винаходу 9 91099 10 передбачається описуваний тут габіон, що має нього (тобто такого, що не відкривається) шарнірмножину відсіків, в якому шарнірне з'єднання між ного з'єднання одиночний спіральний елемент з'єднуваними елементами бічних стінок щонаймеможна гвинтоподібно пропустити через отвори нше множини секцій бічних стінок, розташованих в вздовж краю міжз'єднання двох (або більше) сусішаховому порядку на протилежних бічних стінках, дніх стінок, стінових секцій і/або елементів стінок, що чергуються, вздовж щонайменше частини довщоб створити між ними шарнірне міжз'єднання. жини габіону, створене першим шарнірним елемеВідповідно, згідно з винаходом, забезпечений опинтом на першому елементі бічних стінок даної сексаний тут габіон, що має множину відсіків, в якому ції бічних стінок і другим шарнірним елементом на щонайменше одне шарнірне з'єднання забезпечедругому елементі бічних стінок даної секції бічних не присутністю спірального елемента, гвинтоподістінок, і вивільнюваним фіксуючим елементом, що бно пропущеного через отвори краю з'єднання з'єднує перший шарнірний елемент з другим шарз'єднуваних стінок, стінових секцій або елементів нірним елементом. стінок. Секція бічних стінок переважно містить один Згідно з ще одним переважним варіантом елемент бічних стінок або два елементи бічних здійснення винаходу шарнірне міжз'єднання, що стінок. Але секція бічних стінок, множина секцій відкривається, між з'єднуваними елементами бічбічних стінок або кожна секція бічних стінок може, них стінок створене: забезпеченням взаємно з'єдякщо необхідно, містити більше двох елементів нуваних елементів бічних стінок рядом отворів бічних стінок. У цьому випадку шарнірні з'єднання вздовж краю їх міжз'єднання, і за допомогою перпереважно розташовані між кожним елементом шого спірального елемента, гвинтоподібно пропубічних стінок. Відповідно, винахід забезпечує опищеного через множину отворів вздовж краю міжсаний габіон, що має множину відсіків, в якому з'єднання першого елемента бічних стінок, другого одна, або більше секцій бічних стінок містять один спірального елемента, гвинтоподібно пропущеного елемент бічної стінки. Винахід також забезпечує через множину отворів вздовж краю міжз'єднання вищезгаданий габіон, що має множину відсіків, в другого елемента бічних стінок (сполученого з пеякому одна або більше секцій бічних стінок містить ршим елементом бічних стінок вздовж краю міждва шарнірно з'єднаних елемента бічних стінок з'єднання), і вивільнюваного фіксуючого елемента, (переважно шарнірно з'єднаних разом з можливісгвинтоподібно пропущеного через перший і другий тю їх відкривання). Об'єм даного винаходу також спіральні елементи, що накладаються один на передбачає описаний габіон, що містить множину одний. Таким чином, у випадку шарнірного з'єдвідсіків, в якому одна або більше секцій бічних нання, що відкривається, пару спіральних елеменстінок містять більше двох елементів бічних стінок, тів можна гвинтоподібно пропустити через відповіпри цьому шарнірні міжз'єднання виконані між кодні протилежні отвори краю з'єднання двох жною сусідньою парою елементів бічних стінок. сусідніх елементів бічних стінок, і вивільнюваний Габіон, що має множину відсіків, згідно з винафіксуючий елемент можна вставити через спіралі ходом містить множину з'єднаних відсіків, при протилежної пари спіральних елементів, що нацьому кожний відсік обмежений на протилежних кладаються одна на одну. Відповідно, згідно з викінцях парою протилежних перегородкових стінок, і находом забезпечений описуваний тут габіон, що на протилежних сторонах обмежений парою промістить множину відсіків, в якому щонайменше тилежних секцій бічних стінок, при цьому кожна одне шарнірне з'єднання, що відкривається, між секція бічних стінок містить щонайменше один сусідніми елементами бічних стінок забезпечене елемент бічних стінок. Щонайменше в одному, присутністю пари спіральних елементів, гвинтоподвох, трьох або більше окремих відсіках габіону, дібно пропущених через відповідні отвори краю що має множину відсіків, таким, що відкривається, з'єднання сусідніх елементів бічних стінок, і вивіє щонайменше один згаданий елемент бічних стільнюваного фіксуючого елемента, пропущеного нок; причому механізм відкривання виконаний з через відповідні спіральні елементи, що накладаможливістю його дії, коли відсік завантажений наються один на одний. повнювальним матеріалом. Згідно з винаходом забезпечений описуваний Складання габіону, як концертино, можна витут габіон, що має множину відсіків, в якому шарконати складанням секцій бічних стінок у бік геонірні елементи або щонайменше один шарнірний метричної подовжньої осі габіону. або розкладанелемент містить гвинтову спіраль. ням секцій бічних стінок від геометричної Вивільнюваний фіксуючий елемент може мати подовжньої осі габіону. Останній спосіб буде по будь-яку доцільну форму і розмір, наприклад, бути суті переважним, оскільки одержаний при цьому подовженим фіксуючим штирем. Штир може мати габіон буде мати відносно меншу площу поперечзахоплювальний виступ на одному кінці для його ного перерізу в площині, перпендикулярній до герозміщення і/або видалення вручну. Захоплюваометричної подовжньої осі габіону. льний виступ може мати, наприклад, петлю на У одному з переважних варіантів здійснення одному кінці фіксуючого штиря. Відповідно, описувинаходу шарнірне міжз'єднання між з'єднуваними ваний тут винахід забезпечує вищезгаданий габістінками і/або стіновими секціями, і/або елементаон, що має множину відсіків, в якому щонайменше ми стінок забезпечено за рахунок того, що сполуодин фіксуючий елемент містить подовжений фікчені взаємно стінки, стінові секції і/або елементи суючий штир. стінки мають ряд отворів вздовж краю їх взаємного Бічні стінки, секції бічних стінок, елементи бічз'єднання і мають спіральний елемент, що гвинтоних стінок і/або перегородкові стінки переважно подібно пропускається через множину отворів мають одну або більше панельних секцій з відповздовж краю міжз'єднання. У випадку безпосередвідного матеріалу, наприклад, зі сталі, алюмінію, 11 91099 12 титану, або з іншого доцільного металу або сплаодиночний елемент бічних стінок в розширеній ву; або з такого пластмасового, керамічного або (Фіг. 5а), частково складеній (Фіг. 5с) і в розсуненій природного матеріалу, як дерево, сизаль, джут, конфігураціях, при цьому один відсік відкритий з волокно кокосової пальми, морська трава. Звичайобох сторін (Фіг. 5b). но переважним матеріалом є сталь, яка оброблеФіг. 6 - збільшене зображення в перспективі на для запобігання корозії або ерозії в робочому шарнірного з'єднання між сусідніми елементами положенні габіону. Панель може бути суцільною бічних стінок габіону, що показується на кресленабо сітчастою. У випадку суцільної панелі отвори нях Фіг. 1-5; краю з'єднання в потрібних місцях звичайно викоФіг. 7 - збільшене зображення в перспективі нані механічними засобами або виконані іншим шарнірного з'єднання, що відкривається, між сусічином на її краю. У випадку сітчастої панелі отводніми елементами бічних стінок габіону, що має ри сітки в потрібних місцях служать отворами краю множину відсіків, який показується на кресленнях з'єднання. Фіг. 1-5, перед установкою вивільнюваного фіксуГабіон, що має множину відсіків згідно з винаючого елемента; ходом, переважно являє собою конструкцію у виФіг. 8 - збільшене зображення в перспективі гляді клітки. шарнірного з'єднання, що відкривається, виконаГабіон також переважно містить шарнірно взаного між компонентами, які показуються на кресємно з'єднані відкриті сітки, панелі, сполучені раленні Фіг. 7; і зом на заводі виробника, і тому габіон може прийФіг. 9 - схематичний вигляд в плані шарнірного мати сплющену форму для транспортування на з'єднання, що має розташовані через інтервал місце, де його можна установити в такому вигляді, шарнірні осі. в якому його панелі утворюють бічні, перегородкоБільш детально, на Фіг. 1, 2 і 3 показаний габіві і кінцеві стінки, і відкритий верх, через який можон, що має множину відсіків, який містить протина буде наповнити відсіки габіону. Згадані панелі лежні бічні стінки 2, 3, з'єднані разом у визначених на заводі виробника виконані як бічні, перегородінтервалах по довжині габіону 1 за допомогою кові і кінцеві стінки, шарнірно взаємно з'єднані множини перегородкових стінок 4, 5 і 6, які визнакраями, і виконані з можливістю складання одна чають разом з бічними стінками 2, 3 окремі відсіки відносно одної в плоску форму для транспорту7, 8, 9 габіону 1, що має множину відсіків. Окремий вання на місце, і з можливістю розкладання для відсік 8 (та інші аналогічні окремі відсіки) габіону 1, установки габіону, при цьому не вимагаючи додатщо має множину відсіків, обмежені протилежними кового з'єднання бічних, перегородкових або кінсекціями 10, 11 бічних стінок відповідних протилецевих стінок на місці. жних бічних стінок 2, 3. Перегородкові стінки 4, 5 (і У переважних варіантах здійснення винаходу аналогічні перегородкові стінки) шарнірно з'єднані кожна бічна стінка габіону має множину бічних з бічними стінками 2, 3 в шарнірних точках 12, 12', панелей, шарнірно з'єднаних одна з одною своїми 13, 13'. краями і складених, як концертино, одна відносно У варіанті здійснення згідно з Фіг. 1, 2 і 3 кожна одної. Бічні стінки переважно сполучені перегоросекція 10, 11 бічних стінок габіону 1, що має мнодковими стінками, які шарнірно з'єднані з ними; жину відсіків, має два елементи 14, 14', 15, 15' бічпри цьому конструкція габіону виконана з можливіних стінок; при цьому шарнірні з'єднання, що відкстю установки його на місці шляхом розтягування риваються, знаходяться між сусідніми елементами його кінцевими стінками в сторони і при цьому при 14, 14' бічних стінок і між сусідніми елементами 15, його розкладанні з плоскої складеної форми в 15' бічних стінок. установлене положення бічні стінки розвертаютьШарнірні з'єднання між перегородковими стінся і разом з кінцевими стінками і перегородковими ками 4, 5 (та іншими перегородковими стінками в стінками утворюють подовжену стінову конструкгабіоні, що має множину відсіків) і бічними стінками цію, що має ряд порожнин, які заповнюються на2, 3 і шарнірні з'єднання, що відкриваються, між повнювальним матеріалом, і при цьому кожна песусідніми елементами 14, 14', 15, 15' бічних стінок регородкова стінка є загальною для пари забезпечують можливість складання габіону 1, що порожнин, що примикають до даної перегородкомає множину відсіків, як концертино, для його плової стінки. ского укладання для транспортування і зберігання. Нижче винахід описаний більш детально з поУ варіанті здійснення згідно з Фіг. 1, 2 і 3 при цьому силанням на прикладені креслення, на яких: складанні, як концертино, шарнірні з'єднання, що Фіг. 1 - зображення в перспективі габіону, що відкриваються, між сусідніми елементами 14, 14', має множину відсіків, згідно з винаходом; 15, 15' бічних стінок переміщуються всередину Фіг. 2 - габіон, що має множину відсіків, згідно відносно подовжньої осі габіону 1, що має множиз Фіг. 1, що має покриття, виконане з геотекстильну відсіків, внаслідок чого ширина плоско укладеного матеріалу; ного габіону, щонайменше приблизно, відповідає Фіг. 3 - габіон, що має множину відсіків, згідно ширині перегородкових стінок 4, 5, 6. з Фіг. 2, заповнений наповнювальним матеріалом; На Фіг. 2 показаний габіон 1, що має множину Фіг. 4 - схематичний вигляд в плані габіону, що відсіків, з геотекстильним покриттям 21. Матеріал має множину відсіків, згідно з Фіг. 1 в розширеній геотекстильного покриття 21 виконаний з будь(Фіг. 4а), частково складеній (Фіг. 4b) і повністю якого відповідного матеріалу, наприклад, з тканих складеній (Фіг. 4с) конфігураціях. або нетканих штучних матеріалів, зі скловолокна, Фіг. 5 - схематичний вигляд в плані другого висизалю, джуту, волокна кокосової пальми. У здійсгляду габіону, що має множину відсіків, згідно з ненні згідно з Фіг. 2 згаданий матеріал покриття є винаходом, в якому кожна секція бічних стінок має відомим геотекстильним матеріалом, що випуска 13 91099 14 ється компанією Dupont, і пропускає воду, але замістить одиночний елемент 514, 515 бічних стінок. тримує і не пропускає через себе тверді частинки У здійсненні згідно з Фіг. 5 шарнірні з'єднання, що в пастоподібному стані, навіть під сильним тиском відкриваються (типу, що показується нижче на на них. Геотекстильне покриття 21 можна загорнукресленнях Фіг. 7 і 8), розташовані між перегородти за верхні краї панелей габіону і закріпити їх на ковою стінкою 55 (і іншими аналогічними перегомісці скобками (закріплення скобками на кресленні родковими стінками) і сусідніми елементами 514 Фіг. 2 не показане). бічних стінок (і іншими аналогічними сусідніми На Фіг. 3 показані окремі відсіки 7, 8, 9 габіону елементами бічних стінок) і 515 бічних стінок (і 1, що має множину відсіків, заповнені наповнюваіншими аналогічними сусідніми елементами бічних льним матеріалом 31. Наповнювальний матеріал стінок). 31 може бути будь-яким згаданим вище доцільним На Фіг. 6 показане збільшене зображення в доступним матеріалом. На кресленні Фіг. 3 як наперспективі шарнірного з'єднання між сусідніми повнювальний матеріал показані простий ґрунт і секціями 10 і 11 бічних стінок. Для спрощення крекаміння. слення перегородкова стінка 5 в цьому збільшеНа Фіг. 4а схематично показаний вигляд в ному зображенні в перспективі не зображена. Але плані габіону, що має множину відсіків, в якому необхідно згадати, що перегородкова стінка 5 ташарнірні з'єднання між сусідніми відсіками вказані кож бере участь в цьому шарнірному з'єднанні посилальними позначеннями 41, шарнірні з'єднананалогічним чином. На Фіг. 6 секція 10 бічних стіня, що відкриваються, між сусідніми елементами нок містить відкриту сіткову панель 61, що являє бічних стінок вказані посилальними позначеннями собою сіткову решітку з квадратними отворами 62. 42. На кресленні 4а також показані фіксуючі штирі Секція бічних стінок на кресленні Фіг. 6 не показа43. Частково складений габіон показаний на кресна повністю, але збільшене зображення наочно ленні Фіг. 4b, і повністю складений габіон на креспоказує сусідні сіткові рами сусідніх секцій 10 і 11. ленні Фіг. 4с. Шарнірне з'єднання між ними здійснюється гвинНа Фіг. 5а схематично показаний вигляд в товою спіраллю 63, яка гвинтоподібно пропущена плані другого варіанта габіону 51, що має множину через сіткові отвори сусідніх панелей. Не показано відсіків, який містить протилежні бічні стінки 52, 53, на кресленні Фіг. 6: вільний кінець 64 гвинтової сполучені разом через визначені інтервали по доспіралі 63 можна зігнути кругло або іншим чином, вжині габіону 51 множиною перегородкових стінок щоб він випадково не відчепився від самого верх54, 55, 56, які утворюють спільно з бічними стінканього сіткового отвору секції 10, 11 бічних стінок і ми 52, 53 окремі відсіки 57, 58, 59 габіону 51, що не ослабив при цьому шарнірне з'єднання. має множину відсіків. Окремий відсік 8 (або інші На Фіг. 7 показане збільшене зображення в аналогічні відсіки) габіону 1, що має множину відсіперспективі шарнірного з'єднання, що відкриваків, обмежені протилежними секціями 510, 511 ється, між сусідніми елементами 13, 13' бічних бічних стінок відповідних протилежних бічних стістінок. У цьому випадку обидві сусідні сіткові панок 52, 53. Перегородкові стінки 54, 55 (і аналогічні нелі мають гвинтові спіральні елементи, пропущеперегородкові стінки) шарнірно з'єднані з боковими ні гвинтоподібно по отворах сіткової панелі. Тим стінками 52, 53 в шарнірних точках 512, 512', 513, самим забезпечені перший шарнірний елемент 71 513'. Але на протилежність габіону, що показуєтьі другий елемент 72. Сполучений і вивільнюваний ся на кресленні Фіг. 1, кожна секція 510, 511 бічних зафіксований еквівалент показаний на кресленні стінок містить одиночний елемент 514, 515 бічних Фіг. 8, при цьому фіксування здійснюється вивільстінок; при цьому шарнірні з'єднання, що відкринюваним фіксуючим штирем 83. ваються, знаходяться в стику між секціями бічних На Фіг. 9 показано, як габіон можна скласти по стінок і перегородковими стінками, і закріплені фіксуті в плоску конфігурацію для зберігання. Шарнісуючими штирями 544. Фіг. 5b показує габіон в рне з'єднання 90 між примикаючими елементами положенні, коли фіксуючі штирі 544 видалені і 13 бічних стінок складається з пари спіральних елементи 514, 515 бічних стінок шарнірно переміпружин 71, 72, сполучених з'єднувальним елеменщені, щоб відкрити відсік 58 габіону зі сторони. том 83, згідно з наведеним вище описом. Цей ваЗакрита і частково складена конфігурація габіону ріант здійснення означає, що елементи 13 бічних показана на кресленні Фіг. 5с. Частково складений стінок повертаються навколо осей 91, 92, які відгабіон згідно з кресленням Фіг. 5с можна знову далені одна від одної на відстані d. Відстань d пескласти, як концертино, в шарнірних точках для ревищує товщину бічних стінок 13 і виступів (наплоского укладання і транспортування. На кресприклад, вертикальний дротовий елемент 93), і ленні Фіг. 5 показане альтернативне здійснення тому елементи 13 бічних стінок можуть розташогабіону, що має множину відсіків, згідно з винаховуватися один навпроти одного. дом, в якому кожна секція 510, 511 бічних стінок 15 91099 16 17 91099 18 19 91099 20 21 Комп’ютерна верстка О. Гапоненко 91099 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
