Грілка
Формула / Реферат
Грілка, що містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур, яка відрізняється тим, що в неї додатково введений чохол, при цьому оболонка з наповнювачем розміщена усередині вказаного чохла.
Текст

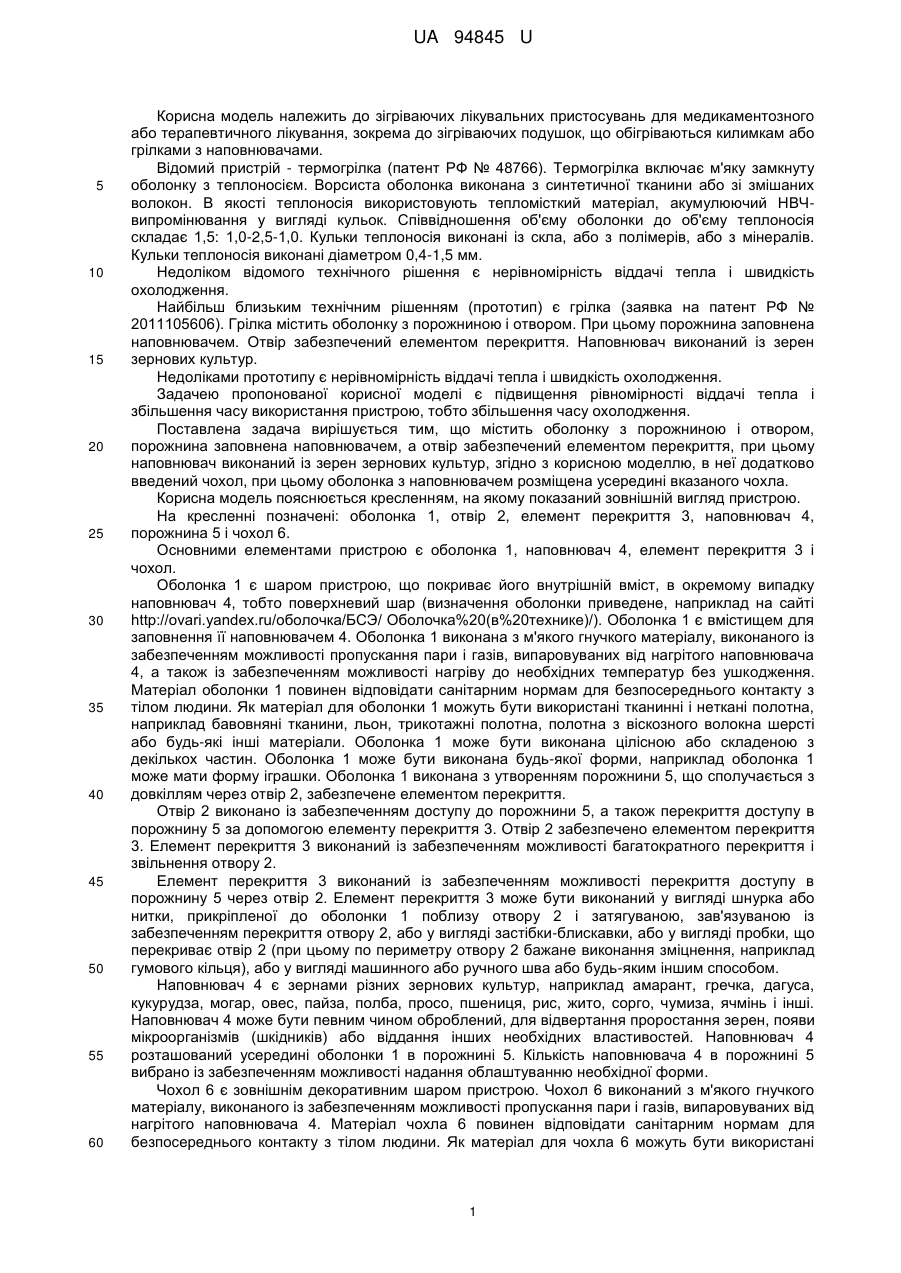

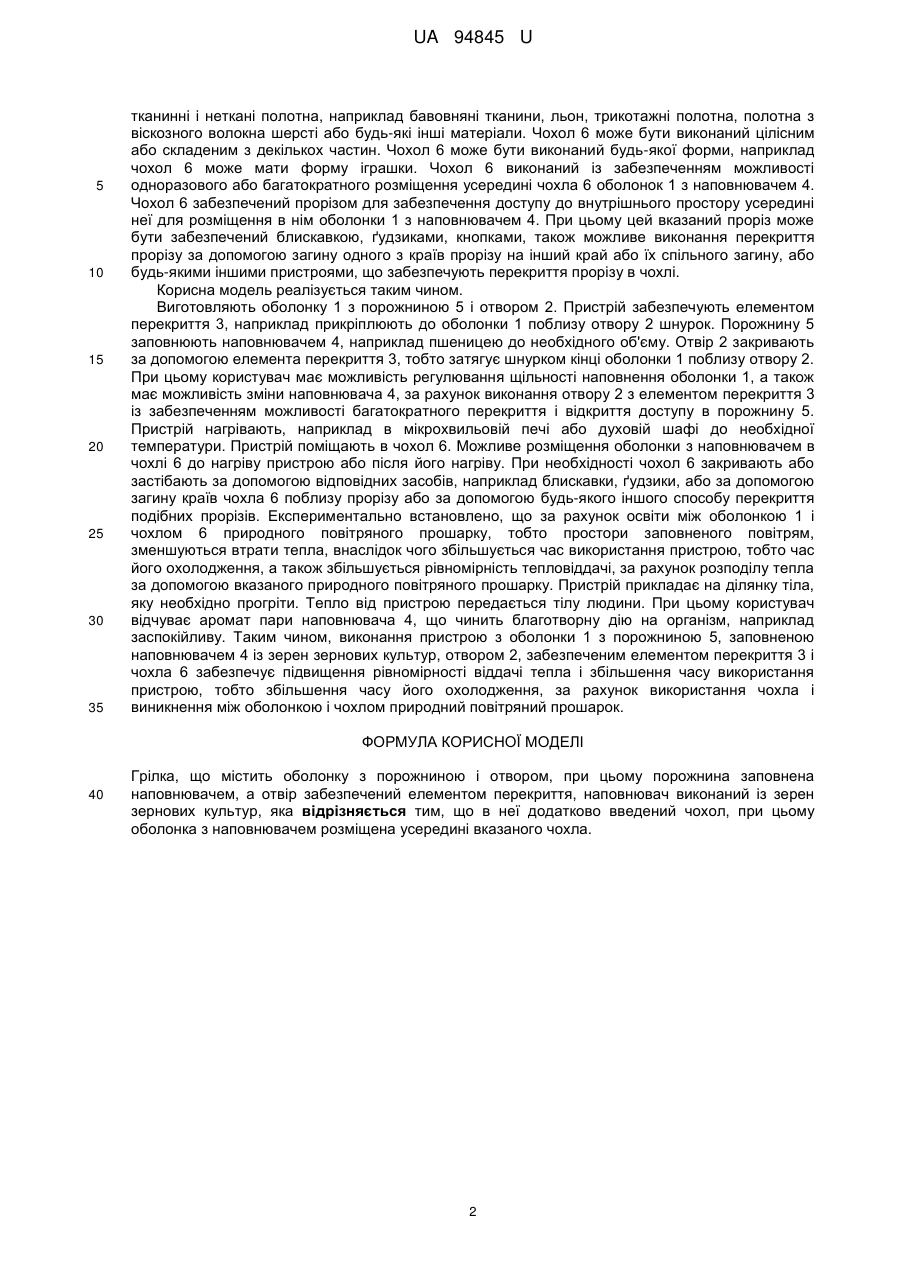

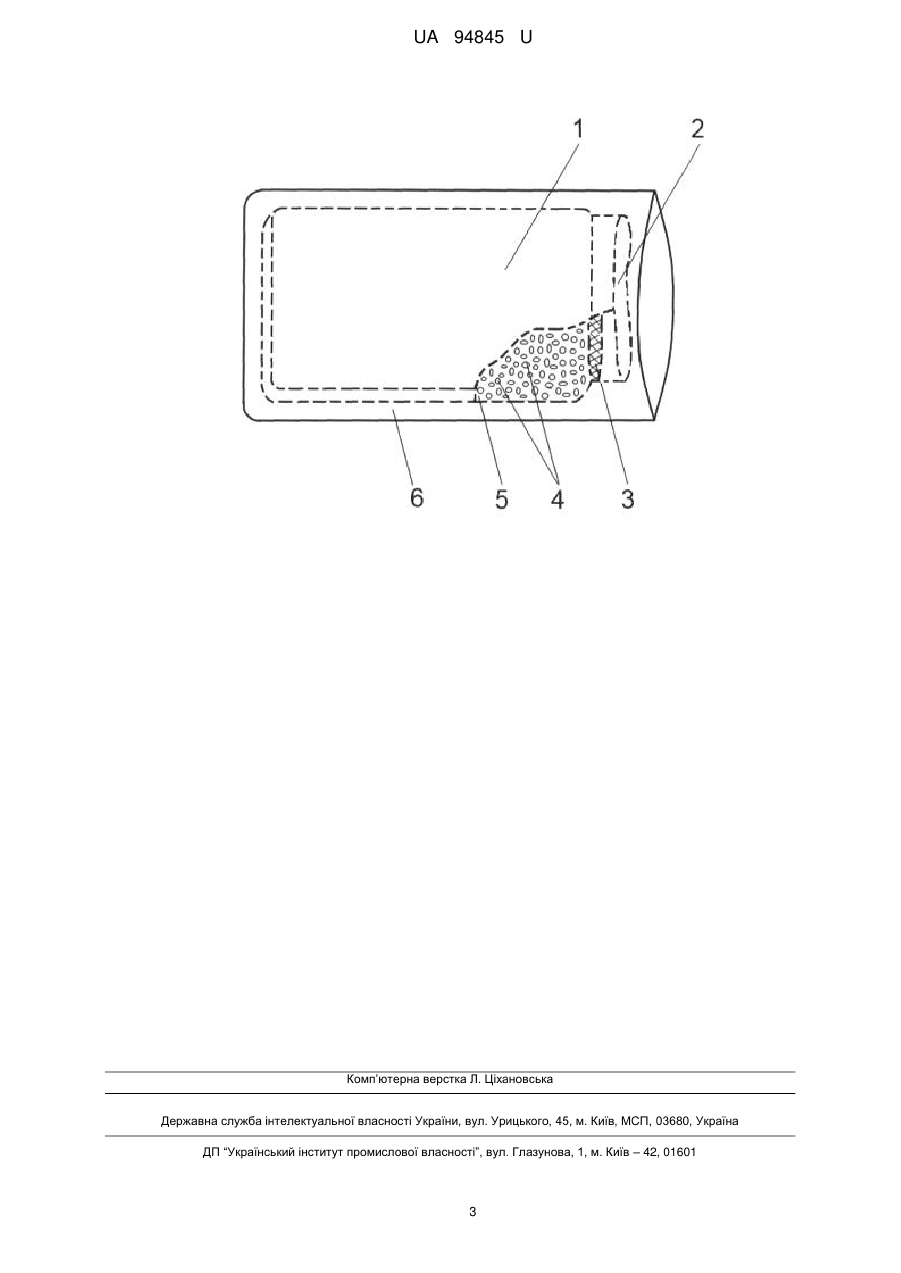

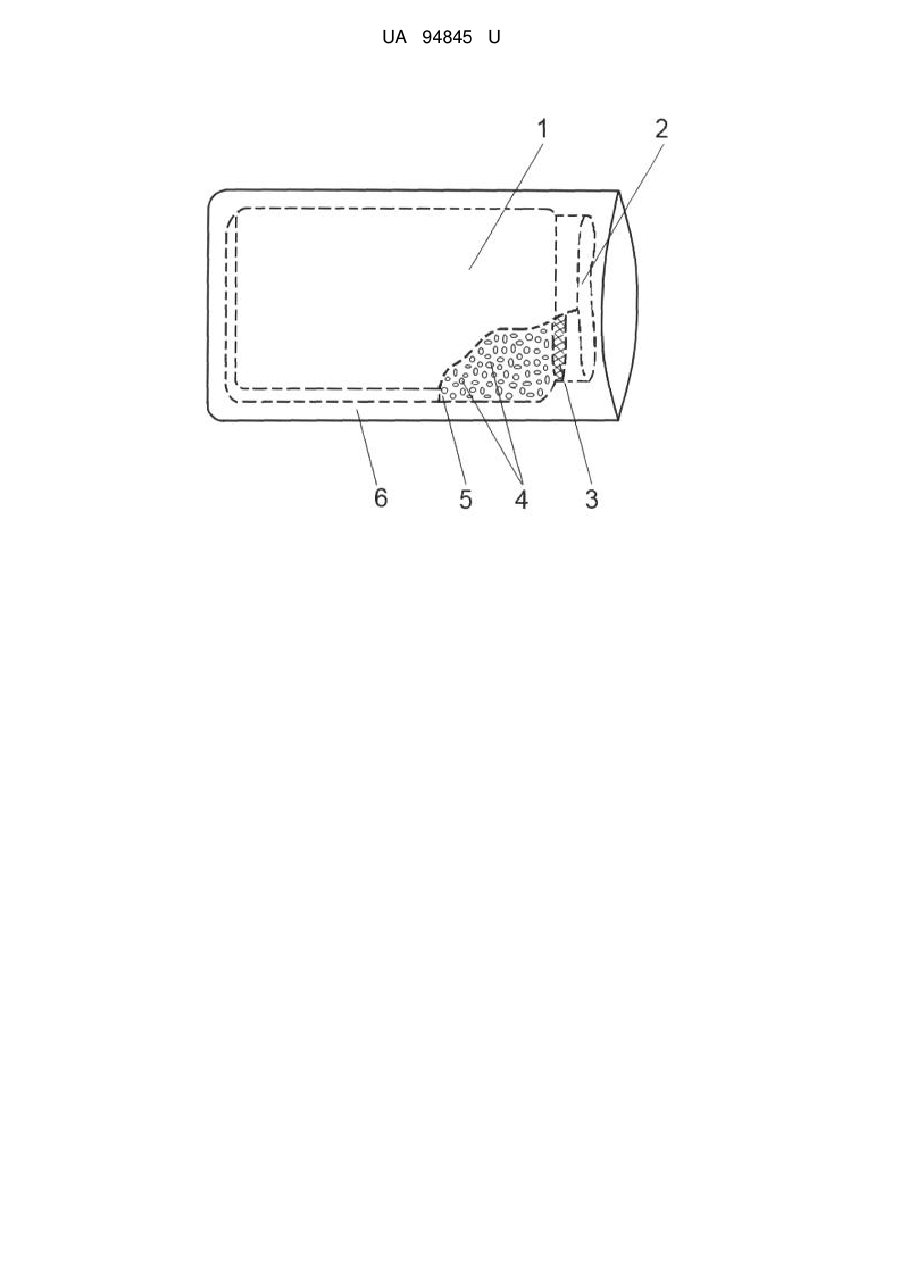

Реферат: Грілка містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур. Додатково введений чохол. При цьому оболонка з наповнювачем розміщена усередині вказаного чохла. UA 94845 U (33) Код держави-учасниці RU UA 94845 U UA 94845 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зігріваючих лікувальних пристосувань для медикаментозного або терапевтичного лікування, зокрема до зігріваючих подушок, що обігріваються килимкам або грілками з наповнювачами. Відомий пристрій - термогрілка (патент РФ № 48766). Термогрілка включає м'яку замкнуту оболонку з теплоносієм. Ворсиста оболонка виконана з синтетичної тканини або зі змішаних волокон. В якості теплоносія використовують тепломісткий матеріал, акумулюючий НВЧвипромінювання у вигляді кульок. Співвідношення об'єму оболонки до об'єму теплоносія складає 1,5: 1,0-2,5-1,0. Кульки теплоносія виконані із скла, або з полімерів, або з мінералів. Кульки теплоносія виконані діаметром 0,4-1,5 мм. Недоліком відомого технічного рішення є нерівномірність віддачі тепла і швидкість охолодження. Найбільш близьким технічним рішенням (прототип) є грілка (заявка на патент РФ № 2011105606). Грілка містить оболонку з порожниною і отвором. При цьому порожнина заповнена наповнювачем. Отвір забезпечений елементом перекриття. Наповнювач виконаний із зерен зернових культур. Недоліками прототипу є нерівномірність віддачі тепла і швидкість охолодження. Задачею пропонованої корисної моделі є підвищення рівномірності віддачі тепла і збільшення часу використання пристрою, тобто збільшення часу охолодження. Поставлена задача вирішується тим, що містить оболонку з порожниною і отвором, порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, при цьому наповнювач виконаний із зерен зернових культур, згідно з корисною моделлю, в неї додатково введений чохол, при цьому оболонка з наповнювачем розміщена усередині вказаного чохла. Корисна модель пояснюється кресленням, на якому показаний зовнішній вигляд пристрою. На кресленні позначені: оболонка 1, отвір 2, елемент перекриття 3, наповнювач 4, порожнина 5 і чохол 6. Основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3 і чохол. Оболонка 1 є шаром пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки приведене, наприклад на сайті http://ovari.уаndex.ru/оболочка/БСЭ/ Оболочка%20(в%20технике)/). Оболонка 1 є вмістищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання пари і газів, випаровуваних від нагрітого наповнювача 4, а також із забезпеченням можливості нагріву до необхідних температур без ушкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. Як матеріал для оболонки 1 можуть бути використані тканинні і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна шерсті або будь-які інші матеріали. Оболонка 1 може бути виконана цілісною або складеною з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, що сполучається з довкіллям через отвір 2, забезпечене елементом перекриття. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елементу перекриття 3. Отвір 2 забезпечено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багатократного перекриття і звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленої до оболонки 1 поблизу отвору 2 і затягуваною, зав'язуваною із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажане виконання зміцнення, наприклад гумового кільця), або у вигляді машинного або ручного шва або будь-яким іншим способом. Наповнювач 4 є зернами різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь і інші. Наповнювач 4 може бути певним чином оброблений, для відвертання проростання зерен, появи мікроорганізмів (шкідників) або віддання інших необхідних властивостей. Наповнювач 4 розташований усередині оболонки 1 в порожнині 5. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості надання облаштуванню необхідної форми. Чохол 6 є зовнішнім декоративним шаром пристрою. Чохол 6 виконаний з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання пари і газів, випаровуваних від нагрітого наповнювача 4. Матеріал чохла 6 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. Як матеріал для чохла 6 можуть бути використані 1 UA 94845 U 5 10 15 20 25 30 35 тканинні і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна шерсті або будь-які інші матеріали. Чохол 6 може бути виконаний цілісним або складеним з декількох частин. Чохол 6 може бути виконаний будь-якої форми, наприклад чохол 6 може мати форму іграшки. Чохол 6 виконаний із забезпеченням можливості одноразового або багатократного розміщення усередині чохла 6 оболонок 1 з наповнювачем 4. Чохол 6 забезпечений прорізом для забезпечення доступу до внутрішнього простору усередині неї для розміщення в нім оболонки 1 з наповнювачем 4. При цьому цей вказаний проріз може бути забезпечений блискавкою, ґудзиками, кнопками, також можливе виконання перекриття прорізу за допомогою загину одного з країв прорізу на інший край або їх спільного загину, або будь-якими іншими пристроями, що забезпечують перекриття прорізу в чохлі. Корисна модель реалізується таким чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Пристрій забезпечують елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею до необхідного об'єму. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягує шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багатократного перекриття і відкриття доступу в порожнину 5. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовій шафі до необхідної температури. Пристрій поміщають в чохол 6. Можливе розміщення оболонки з наповнювачем в чохлі 6 до нагріву пристрою або після його нагріву. При необхідності чохол 6 закривають або застібають за допомогою відповідних засобів, наприклад блискавки, ґудзики, або за допомогою загину країв чохла 6 поблизу прорізу або за допомогою будь-якого іншого способу перекриття подібних прорізів. Експериментально встановлено, що за рахунок освіти між оболонкою 1 і чохлом 6 природного повітряного прошарку, тобто простори заповненого повітрям, зменшуються втрати тепла, внаслідок чого збільшується час використання пристрою, тобто час його охолодження, а також збільшується рівномірність тепловіддачі, за рахунок розподілу тепла за допомогою вказаного природного повітряного прошарку. Пристрій прикладає на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат пари наповнювача 4, що чинить благотворну дію на організм, наприклад заспокійливу. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненою наповнювачем 4 із зерен зернових культур, отвором 2, забезпеченим елементом перекриття 3 і чохла 6 забезпечує підвищення рівномірності віддачі тепла і збільшення часу використання пристрою, тобто збільшення часу його охолодження, за рахунок використання чохла і виникнення між оболонкою і чохлом природний повітряний прошарок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Грілка, що містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур, яка відрізняється тим, що в неї додатково введений чохол, при цьому оболонка з наповнювачем розміщена усередині вказаного чохла. 2 UA 94845 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61F 7/08
Мітки: грілка
