Грілка

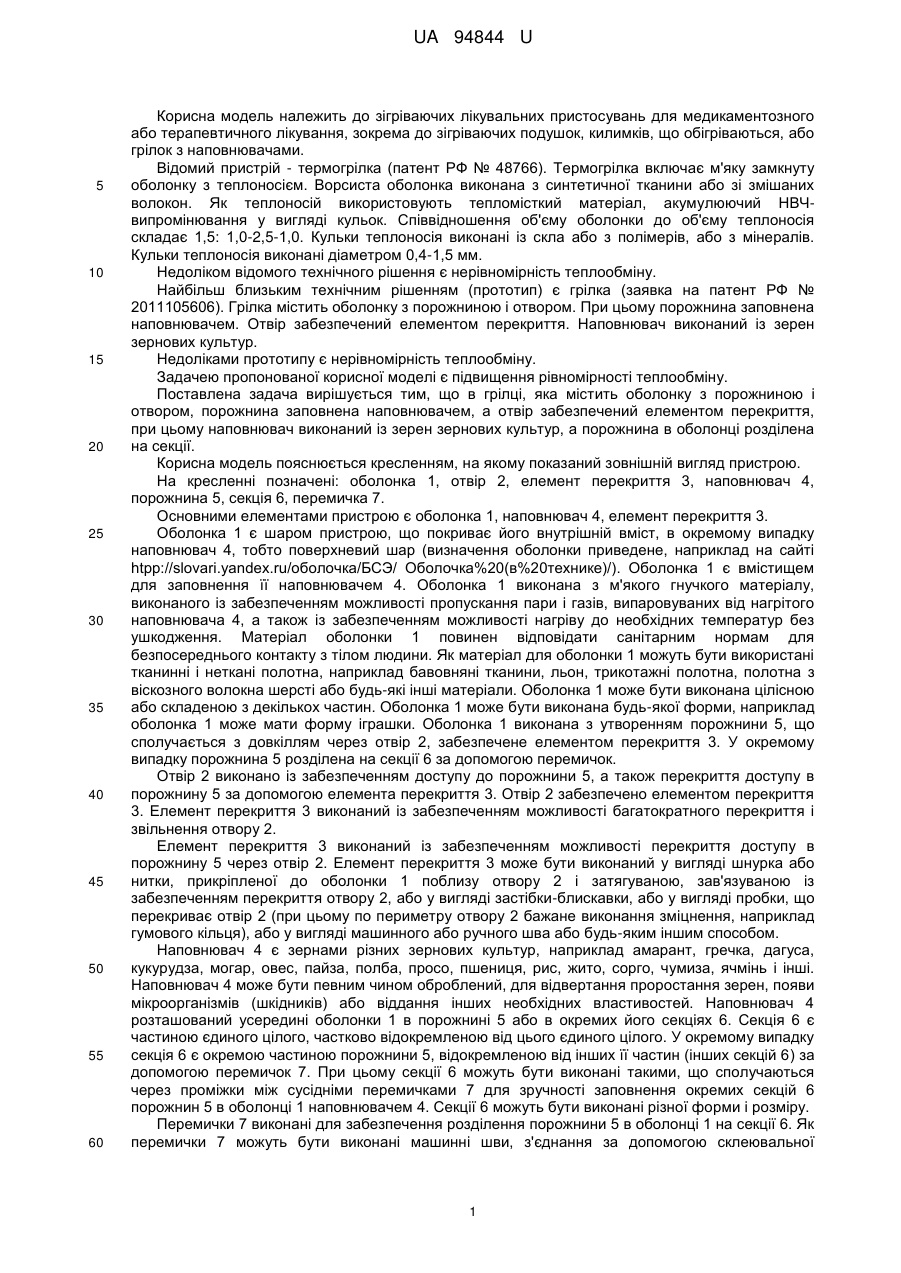

Реферат: Грілка містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття. Наповнювач виконаний із зерен зернових культур, порожнина в оболонці розділена на секції. UA 94844 U (33) Код держави-учасниці RU UA 94844 U UA 94844 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зігріваючих лікувальних пристосувань для медикаментозного або терапевтичного лікування, зокрема до зігріваючих подушок, килимків, що обігріваються, або грілок з наповнювачами. Відомий пристрій - термогрілка (патент РФ № 48766). Термогрілка включає м'яку замкнуту оболонку з теплоносієм. Ворсиста оболонка виконана з синтетичної тканини або зі змішаних волокон. Як теплоносій використовують тепломісткий матеріал, акумулюючий НВЧвипромінювання у вигляді кульок. Співвідношення об'єму оболонки до об'єму теплоносія складає 1,5: 1,0-2,5-1,0. Кульки теплоносія виконані із скла або з полімерів, або з мінералів. Кульки теплоносія виконані діаметром 0,4-1,5 мм. Недоліком відомого технічного рішення є нерівномірність теплообміну. Найбільш близьким технічним рішенням (прототип) є грілка (заявка на патент РФ № 2011105606). Грілка містить оболонку з порожниною і отвором. При цьому порожнина заповнена наповнювачем. Отвір забезпечений елементом перекриття. Наповнювач виконаний із зерен зернових культур. Недоліками прототипу є нерівномірність теплообміну. Задачею пропонованої корисної моделі є підвищення рівномірності теплообміну. Поставлена задача вирішується тим, що в грілці, яка містить оболонку з порожниною і отвором, порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, при цьому наповнювач виконаний із зерен зернових культур, а порожнина в оболонці розділена на секції. Корисна модель пояснюється кресленням, на якому показаний зовнішній вигляд пристрою. На кресленні позначені: оболонка 1, отвір 2, елемент перекриття 3, наповнювач 4, порожнина 5, секція 6, перемичка 7. Основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3. Оболонка 1 є шаром пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки приведене, наприклад на сайті htpp://slovari.уаndex.ru/оболочка/БСЭ/ Оболочка%20(в%20технике)/). Оболонка 1 є вмістищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання пари і газів, випаровуваних від нагрітого наповнювача 4, а також із забезпеченням можливості нагріву до необхідних температур без ушкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. Як матеріал для оболонки 1 можуть бути використані тканинні і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна шерсті або будь-які інші матеріали. Оболонка 1 може бути виконана цілісною або складеною з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, що сполучається з довкіллям через отвір 2, забезпечене елементом перекриття 3. У окремому випадку порожнина 5 розділена на секції 6 за допомогою перемичок. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елемента перекриття 3. Отвір 2 забезпечено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багатократного перекриття і звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленої до оболонки 1 поблизу отвору 2 і затягуваною, зав'язуваною із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажане виконання зміцнення, наприклад гумового кільця), або у вигляді машинного або ручного шва або будь-яким іншим способом. Наповнювач 4 є зернами різних зернових культур, наприклад амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь і інші. Наповнювач 4 може бути певним чином оброблений, для відвертання проростання зерен, появи мікроорганізмів (шкідників) або віддання інших необхідних властивостей. Наповнювач 4 розташований усередині оболонки 1 в порожнині 5 або в окремих його секціях 6. Секція 6 є частиною єдиного цілого, частково відокремленою від цього єдиного цілого. У окремому випадку секція 6 є окремою частиною порожнини 5, відокремленою від інших її частин (інших секцій 6) за допомогою перемичок 7. При цьому секції 6 можуть бути виконані такими, що сполучаються через проміжки між сусідніми перемичками 7 для зручності заповнення окремих секцій 6 порожнин 5 в оболонці 1 наповнювачем 4. Секції 6 можуть бути виконані різної форми і розміру. Перемички 7 виконані для забезпечення розділення порожнини 5 в оболонці 1 на секції 6. Як перемички 7 можуть бути виконані машинні шви, з'єднання за допомогою склеювальної 1 UA 94844 U 5 10 15 20 25 речовини або будь-які інші види з'єднання матеріалу оболонки 1. Перемички 7 можуть бути виконані суцільними або мати проміжки між сусідніми перемичками 7 для забезпечення проникнення наповнювача 4 в секцій 6 порожнин 5 в оболонці 1. Розділення порожнини 5 на секції 6 за допомогою перемичок 7 запобігає утворенню об'єму наповнювача 4 з великою товщиною, що запобігає прогріванню усього наповнювача 4. Корисна модель реалізується таким чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Роблять розділення порожнини 5 на секції 6 за допомогою виконання перемичок 7, тобто наприклад за допомогою машинного шва розділяють порожнину 5 на окремі частини. Пристрій забезпечують елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнину 5 заповнюють наповнювачем 4, наприклад пшеницею, до необхідного об'єму. Наповнювач 4 розподіляють по усіх секціях 6 пристроїв. Отвір 2 закривають за допомогою елемента перекриття 3, тобто затягують шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багатократного перекриття і відкриття доступу в порожнину. За рахунок виконання розділення порожнини 5 усередині оболонки 1 на секції 6 за допомогою перемичок 7 запобігає утворення великих об'ємів наповнювача 4 і забезпечується найбільш рівномірне його прогрівання, тобто підвищення рівномірності теплообміну. Пристрій нагрівають, наприклад в мікрохвильовій печі або духовій шафі, до необхідної температури. Пристрій прикладають на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат пари наповнювача 4, що чинить благотворну дію на організм, наприклад заспокійливу. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненою наповнювачем 4 із зерен зернових культур, і отвором 2, забезпеченим елементом перекриття 3 забезпечує підвищення рівномірності теплообміну, за рахунок виконання пристрою з розділенням порожнини 5 в оболонці 1 на секції 6 за допомогою перемичок 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Грілка, що містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур, яка відрізняється тим, що порожнина в оболонці розділена на секції. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
