Вулик

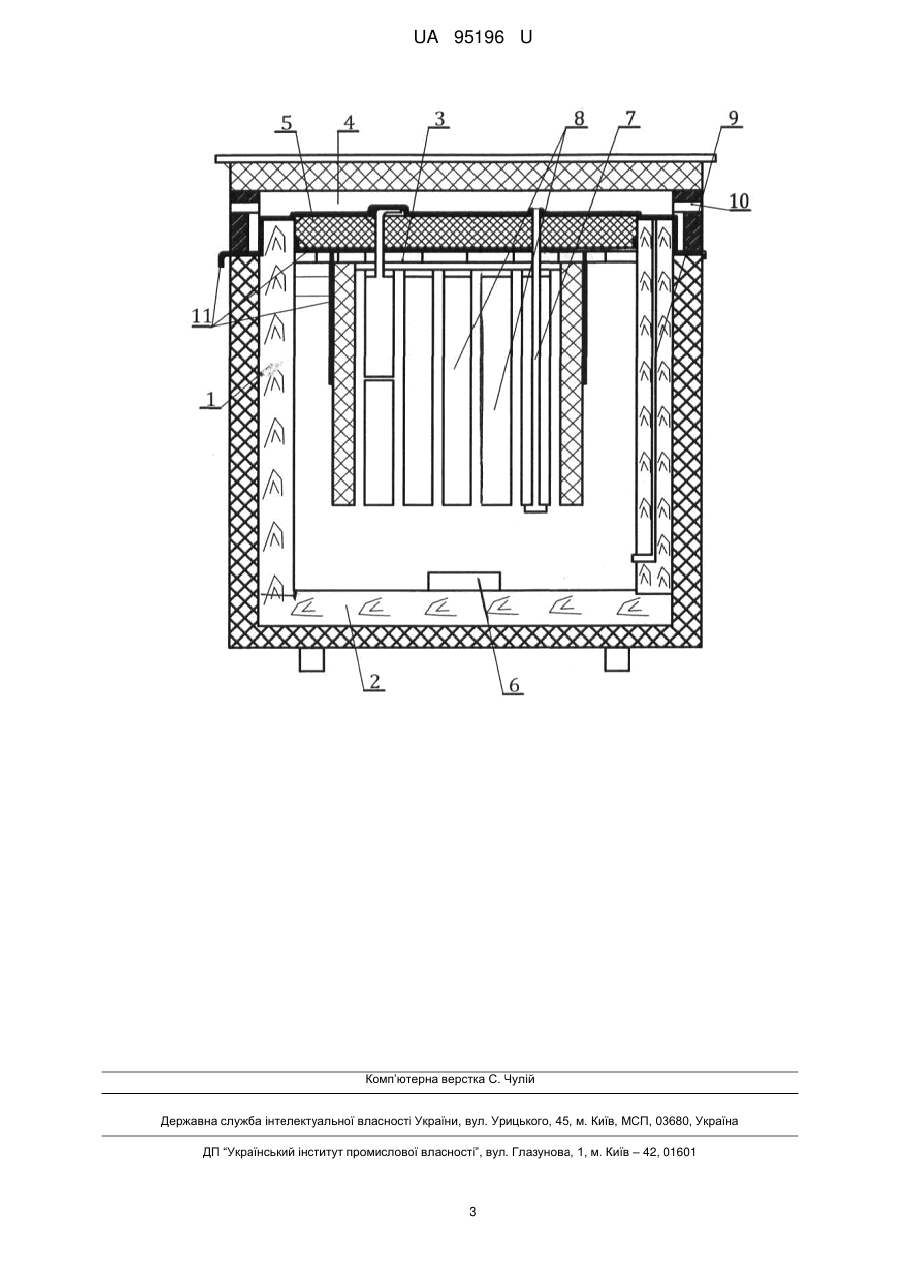

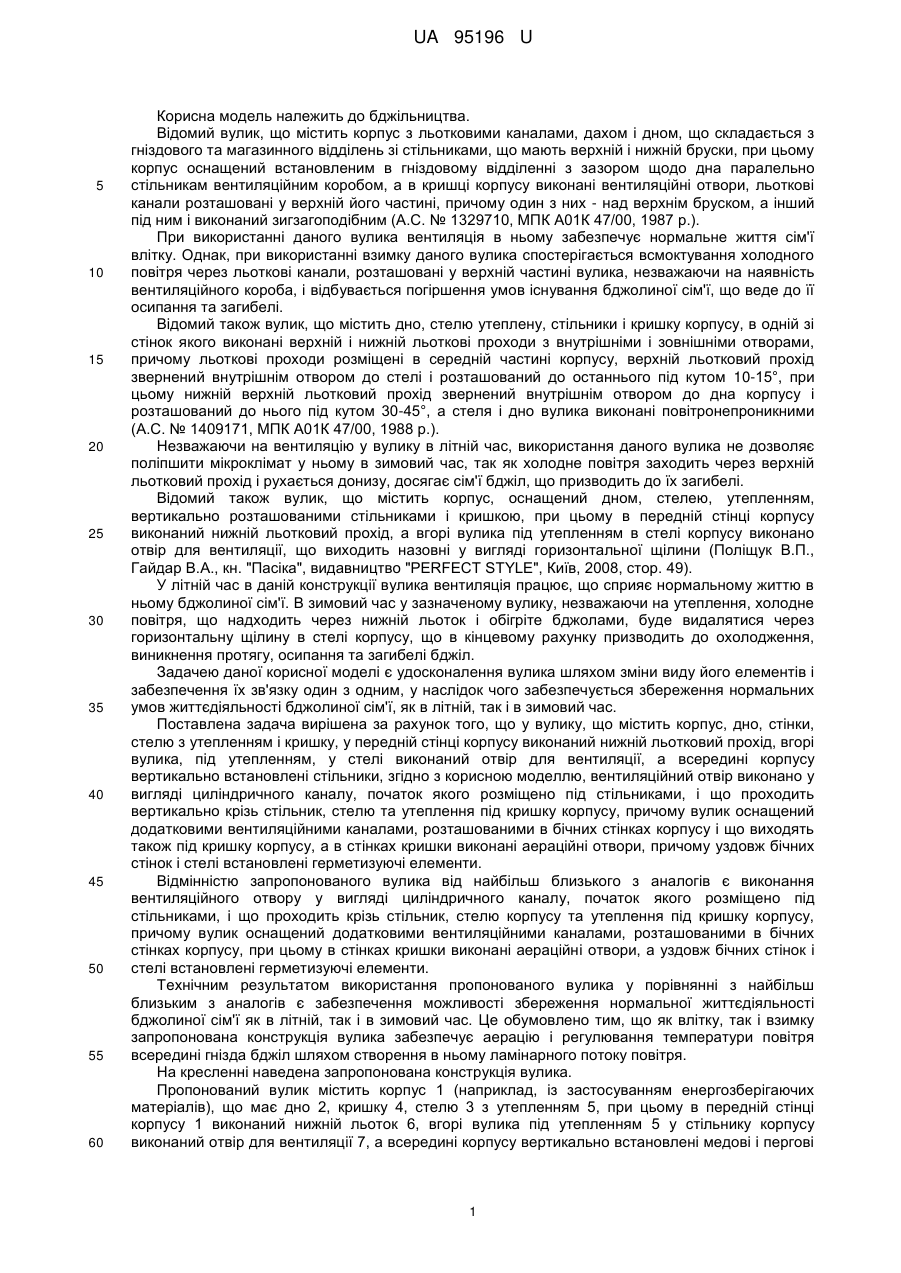

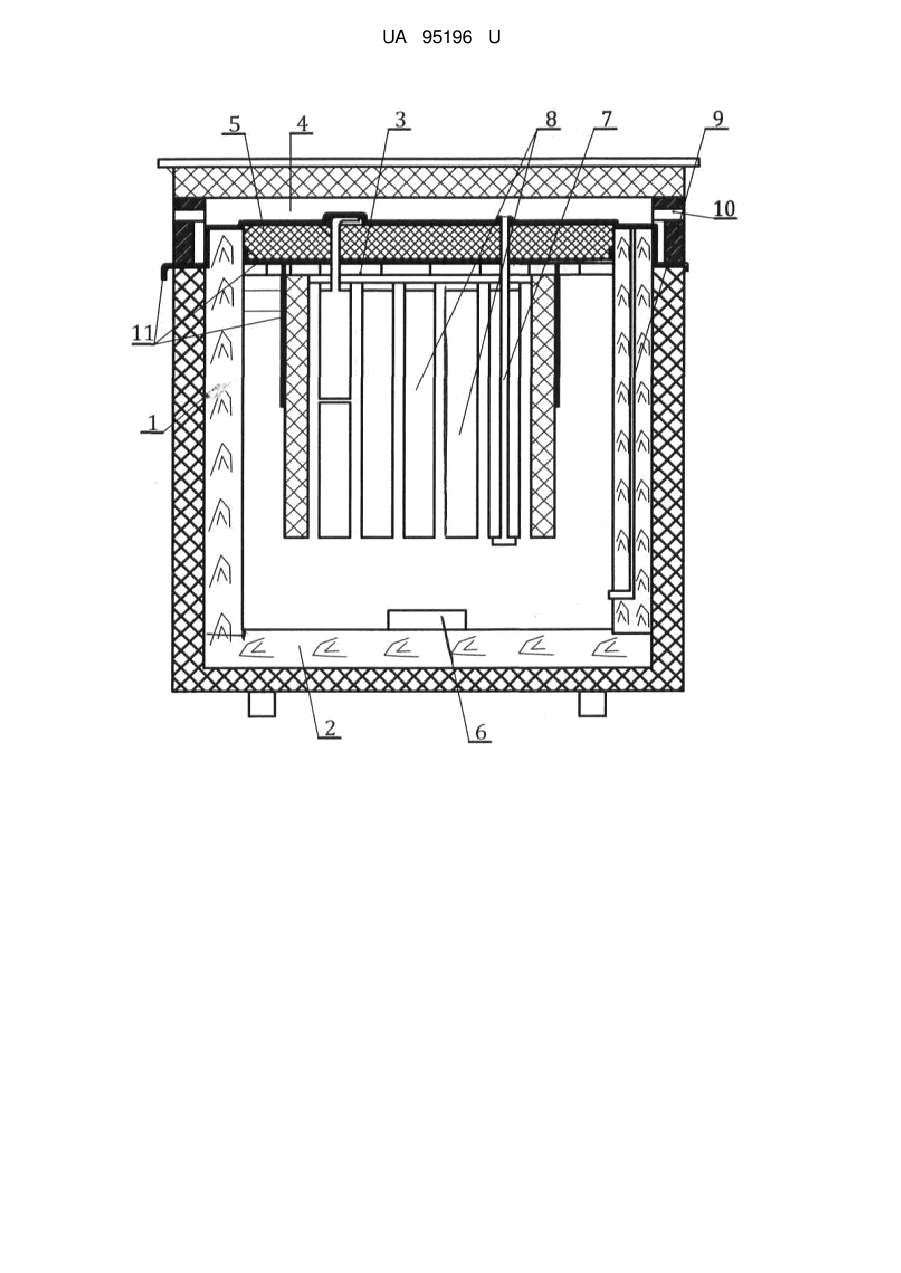

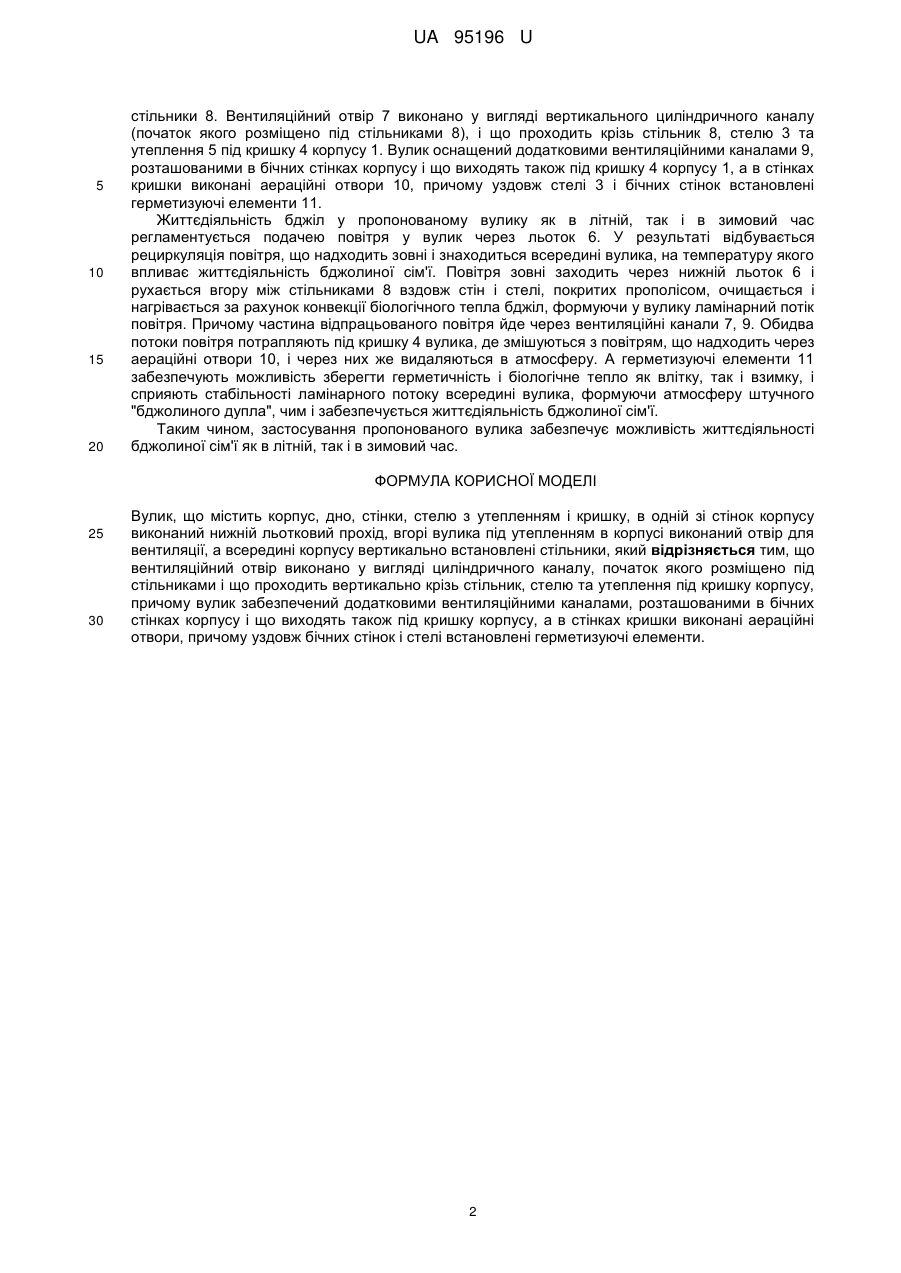

Реферат: Вулик містить корпус, дно, стінки, стелю з утепленням і кришку, в одній зі стінок корпусу виконаний нижній льотковий прохід, вгорі вулика під утепленням в корпусі виконаний отвір для вентиляції, а всередині корпусу вертикально встановлені стільники. Вентиляційний отвір виконано у вигляді циліндричного каналу, початок якого розміщено під стільниками і що проходить вертикально крізь стільник, стелю та утеплення під кришку корпусу. Вулик забезпечений додатковими вентиляційними каналами, розташованими в бічних стінках корпусу і що виходять також під кришку корпусу, а в стінках кришки виконані аераційні отвори, причому уздовж бічних стінок і стелі встановлені герметизуючі елементи. UA 95196 U (54) ВУЛИК UA 95196 U UA 95196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бджільництва. Відомий вулик, що містить корпус з льотковими каналами, дахом і дном, що складається з гніздового та магазинного відділень зі стільниками, що мають верхній і нижній бруски, при цьому корпус оснащений встановленим в гніздовому відділенні з зазором щодо дна паралельно стільникам вентиляційним коробом, а в кришці корпусу виконані вентиляційні отвори, льоткові канали розташовані у верхній його частині, причому один з них - над верхнім бруском, а інший під ним і виконаний зигзагоподібним (А.С. № 1329710, МПК А01К 47/00, 1987 p.). При використанні даного вулика вентиляція в ньому забезпечує нормальне життя сім'ї влітку. Однак, при використанні взимку даного вулика спостерігається всмоктування холодного повітря через льоткові канали, розташовані у верхній частині вулика, незважаючи на наявність вентиляційного короба, і відбувається погіршення умов існування бджолиної сім'ї, що веде до її осипання та загибелі. Відомий також вулик, що містить дно, стелю утеплену, стільники і кришку корпусу, в одній зі стінок якого виконані верхній і нижній льоткові проходи з внутрішніми і зовнішніми отворами, причому льоткові проходи розміщені в середній частині корпусу, верхній льотковий прохід звернений внутрішнім отвором до стелі і розташований до останнього під кутом 10-15°, при цьому нижній верхній льотковий прохід звернений внутрішнім отвором до дна корпусу і розташований до нього під кутом 30-45°, а стеля і дно вулика виконані повітронепроникними (А.С. № 1409171, МПК А01К 47/00, 1988 p.). Незважаючи на вентиляцію у вулику в літній час, використання даного вулика не дозволяє поліпшити мікроклімат у ньому в зимовий час, так як холодне повітря заходить через верхній льотковий прохід і рухається донизу, досягає сім'ї бджіл, що призводить до їх загибелі. Відомий також вулик, що містить корпус, оснащений дном, стелею, утепленням, вертикально розташованими стільниками і кришкою, при цьому в передній стінці корпусу виконаний нижній льотковий прохід, а вгорі вулика під утепленням в стелі корпусу виконано отвір для вентиляції, що виходить назовні у вигляді горизонтальної щілини (Поліщук В.П., Гайдар В.А., кн. "Пасіка", видавництво "PERFECT STYLE", Київ, 2008, стор. 49). У літній час в даній конструкції вулика вентиляція працює, що сприяє нормальному життю в ньому бджолиної сім'ї. В зимовий час у зазначеному вулику, незважаючи на утеплення, холодне повітря, що надходить через нижній льоток і обігріте бджолами, буде видалятися через горизонтальну щілину в стелі корпусу, що в кінцевому рахунку призводить до охолодження, виникнення протягу, осипання та загибелі бджіл. Задачею даної корисної моделі є удосконалення вулика шляхом зміни виду його елементів і забезпечення їх зв'язку один з одним, у наслідок чого забезпечується збереження нормальних умов життєдіяльності бджолиної сім'ї, як в літній, так і в зимовий час. Поставлена задача вирішена за рахунок того, що у вулику, що містить корпус, дно, стінки, стелю з утепленням і кришку, у передній стінці корпусу виконаний нижній льотковий прохід, вгорі вулика, під утепленням, у стелі виконаний отвір для вентиляції, а всередині корпусу вертикально встановлені стільники, згідно з корисною моделлю, вентиляційний отвір виконано у вигляді циліндричного каналу, початок якого розміщено під стільниками, і що проходить вертикально крізь стільник, стелю та утеплення під кришку корпусу, причому вулик оснащений додатковими вентиляційними каналами, розташованими в бічних стінках корпусу і що виходять також під кришку корпусу, а в стінках кришки виконані аераційні отвори, причому уздовж бічних стінок і стелі встановлені герметизуючі елементи. Відмінністю запропонованого вулика від найбільш близького з аналогів є виконання вентиляційного отвору у вигляді циліндричного каналу, початок якого розміщено під стільниками, і що проходить крізь стільник, стелю корпусу та утеплення під кришку корпусу, причому вулик оснащений додатковими вентиляційними каналами, розташованими в бічних стінках корпусу, при цьому в стінках кришки виконані аераційні отвори, а уздовж бічних стінок і стелі встановлені герметизуючі елементи. Технічним результатом використання пропонованого вулика у порівнянні з найбільш близьким з аналогів є забезпечення можливості збереження нормальної життєдіяльності бджолиної сім'ї як в літній, так і в зимовий час. Це обумовлено тим, що як влітку, так і взимку запропонована конструкція вулика забезпечує аерацію і регулювання температури повітря всередині гнізда бджіл шляхом створення в ньому ламінарного потоку повітря. На кресленні наведена запропонована конструкція вулика. Пропонований вулик містить корпус 1 (наприклад, із застосуванням енергозберігаючих матеріалів), що має дно 2, кришку 4, стелю 3 з утепленням 5, при цьому в передній стінці корпусу 1 виконаний нижній льоток 6, вгорі вулика під утепленням 5 у стільнику корпусу виконаний отвір для вентиляції 7, а всередині корпусу вертикально встановлені медові і пергові 1 UA 95196 U 5 10 15 20 стільники 8. Вентиляційний отвір 7 виконано у вигляді вертикального циліндричного каналу (початок якого розміщено під стільниками 8), і що проходить крізь стільник 8, стелю 3 та утеплення 5 під кришку 4 корпусу 1. Вулик оснащений додатковими вентиляційними каналами 9, розташованими в бічних стінках корпусу і що виходять також під кришку 4 корпусу 1, а в стінках кришки виконані аераційні отвори 10, причому уздовж стелі 3 і бічних стінок встановлені герметизуючі елементи 11. Життєдіяльність бджіл у пропонованому вулику як в літній, так і в зимовий час регламентується подачею повітря у вулик через льоток 6. У результаті відбувається рециркуляція повітря, що надходить зовні і знаходиться всередині вулика, на температуру якого впливає життєдіяльність бджолиної сім'ї. Повітря зовні заходить через нижній льоток 6 і рухається вгору між стільниками 8 вздовж стін і стелі, покритих прополісом, очищається і нагрівається за рахунок конвекції біологічного тепла бджіл, формуючи у вулику ламінарний потік повітря. Причому частина відпрацьованого повітря йде через вентиляційні канали 7, 9. Обидва потоки повітря потрапляють під кришку 4 вулика, де змішуються з повітрям, що надходить через аераційні отвори 10, і через них же видаляються в атмосферу. А герметизуючі елементи 11 забезпечують можливість зберегти герметичність і біологічне тепло як влітку, так і взимку, і сприяють стабільності ламінарного потоку всередині вулика, формуючи атмосферу штучного "бджолиного дупла", чим і забезпечується життєдіяльність бджолиної сім'ї. Таким чином, застосування пропонованого вулика забезпечує можливість життєдіяльності бджолиної сім'ї як в літній, так і в зимовий час. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Вулик, що містить корпус, дно, стінки, стелю з утепленням і кришку, в одній зі стінок корпусу виконаний нижній льотковий прохід, вгорі вулика під утепленням в корпусі виконаний отвір для вентиляції, а всередині корпусу вертикально встановлені стільники, який відрізняється тим, що вентиляційний отвір виконано у вигляді циліндричного каналу, початок якого розміщено під стільниками і що проходить вертикально крізь стільник, стелю та утеплення під кришку корпусу, причому вулик забезпечений додатковими вентиляційними каналами, розташованими в бічних стінках корпусу і що виходять також під кришку корпусу, а в стінках кришки виконані аераційні отвори, причому уздовж бічних стінок і стелі встановлені герметизуючі елементи. 2 UA 95196 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
