Пристрій для індивідуального регулювання тиску газу в коксовій печі gipro

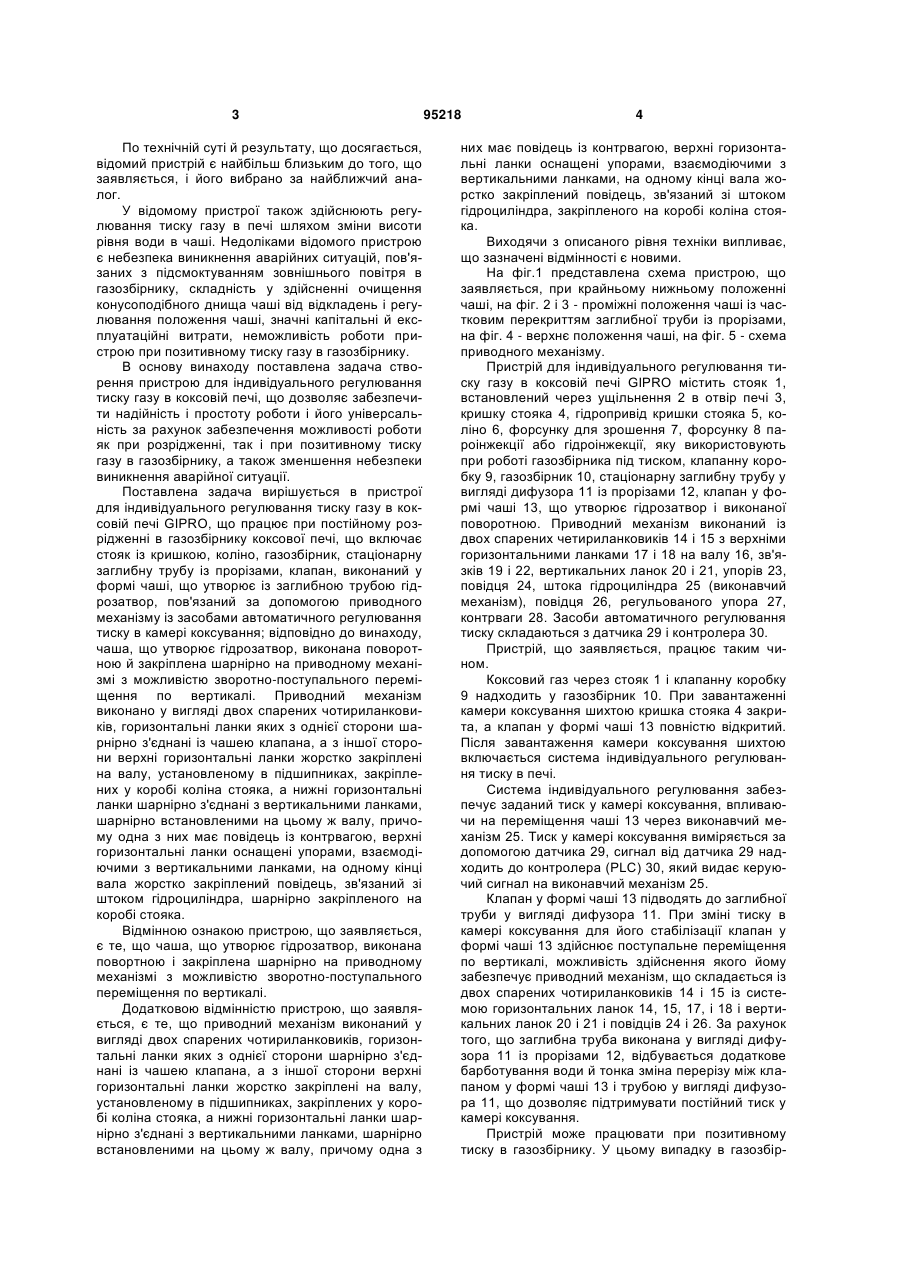

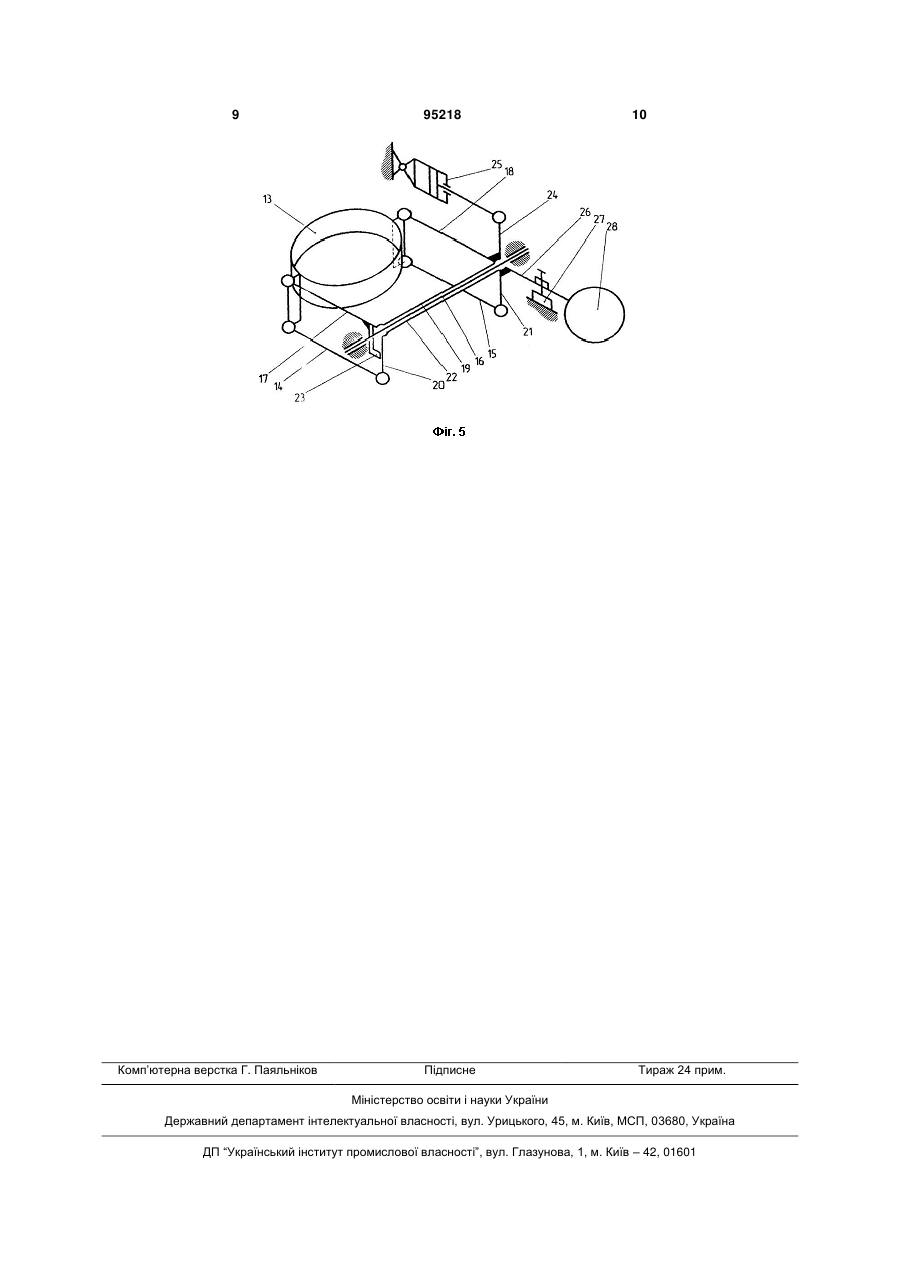

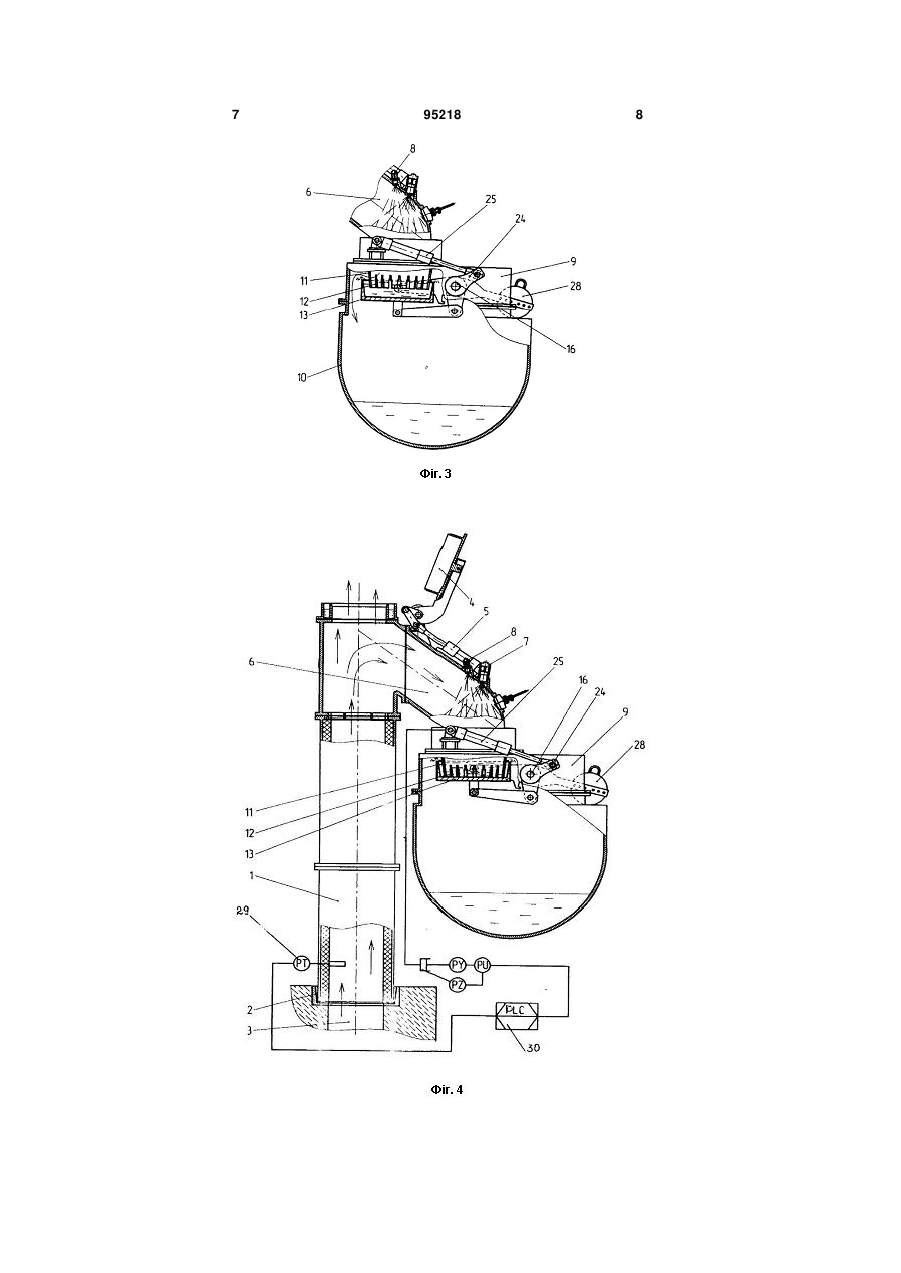

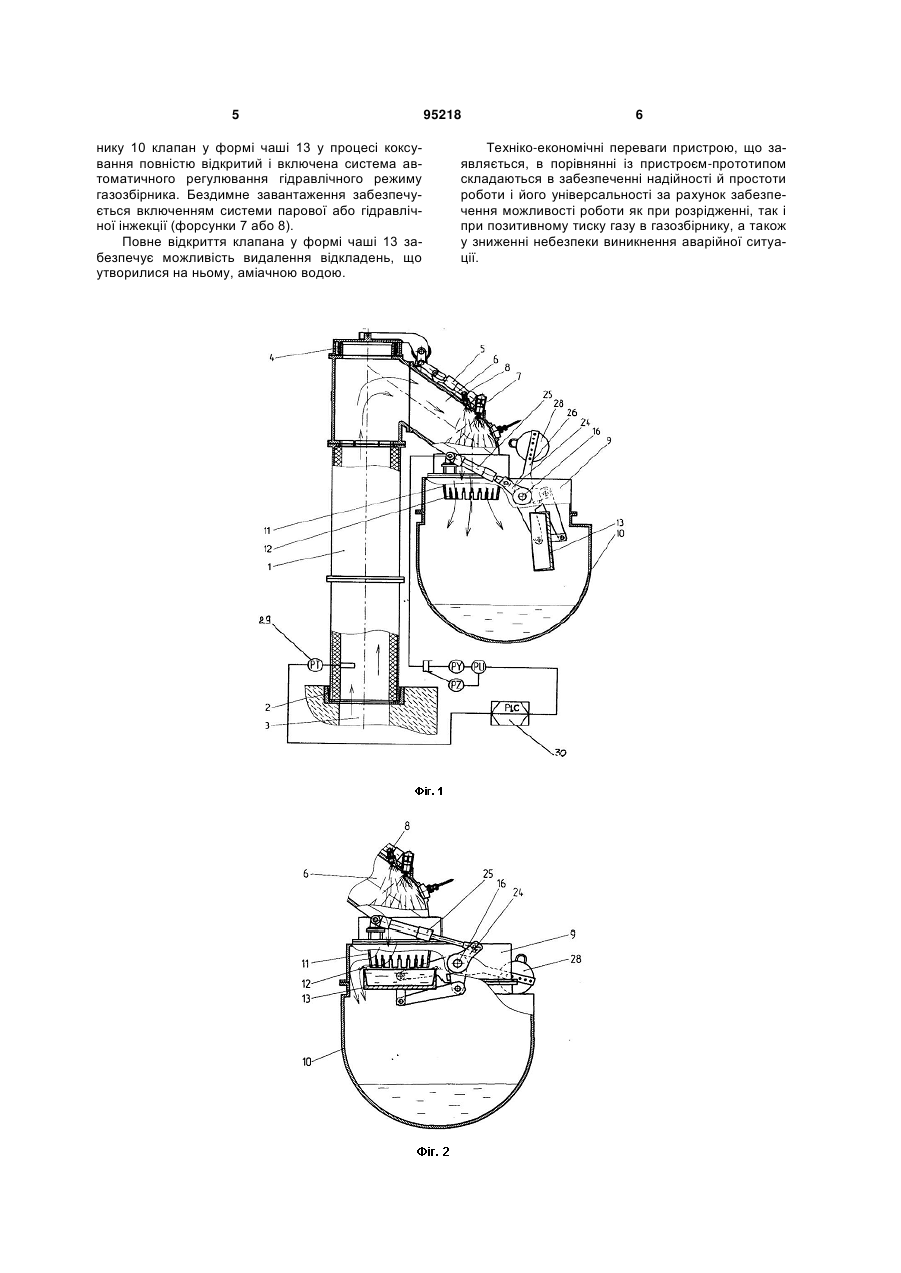

1. Пристрій для індивідуального регулювання тиску газу в коксовій печі GIPRO, що працює при постійному розрідженні в газозбірнику коксової печі, який містить стояк із кришкою, коліно, газозбірник, стаціонарну заглибну трубу із прорізами, C2 2 (19) 1 3 По технічній суті й результату, що досягається, відомий пристрій є найбільш близьким до того, що заявляється, і його вибрано за найближчий аналог. У відомому пристрої також здійснюють регулювання тиску газу в печі шляхом зміни висоти рівня води в чаші. Недоліками відомого пристрою є небезпека виникнення аварійних ситуацій, пов'язаних з підсмоктуванням зовнішнього повітря в газозбірнику, складність у здійсненні очищення конусоподібного днища чаші від відкладень і регулювання положення чаші, значні капітальні й експлуатаційні витрати, неможливість роботи пристрою при позитивному тиску газу в газозбірнику. В основу винаходу поставлена задача створення пристрою для індивідуального регулювання тиску газу в коксовій печі, що дозволяє забезпечити надійність і простоту роботи і його універсальність за рахунок забезпечення можливості роботи як при розрідженні, так і при позитивному тиску газу в газозбірнику, а також зменшення небезпеки виникнення аварійної ситуації. Поставлена задача вирішується в пристрої для індивідуального регулювання тиску газу в коксовій печі GIPRO, що працює при постійному розрідженні в газозбірнику коксової печі, що включає стояк із кришкою, коліно, газозбірник, стаціонарну заглибну трубу із прорізами, клапан, виконаний у формі чаші, що утворює із заглибною трубою гідрозатвор, пов'язаний за допомогою приводного механізму із засобами автоматичного регулювання тиску в камері коксування; відповідно до винаходу, чаша, що утворює гідрозатвор, виконана поворотною й закріплена шарнірно на приводному механізмі з можливістю зворотно-поступального переміщення по вертикалі. Приводний механізм виконано у вигляді двох спарених чотириланковиків, горизонтальні ланки яких з однієї сторони шарнірно з'єднані із чашею клапана, а з іншої сторони верхні горизонтальні ланки жорстко закріплені на валу, установленому в підшипниках, закріплених у коробі коліна стояка, а нижні горизонтальні ланки шарнірно з'єднані з вертикальними ланками, шарнірно встановленими на цьому ж валу, причому одна з них має повідець із контрвагою, верхні горизонтальні ланки оснащені упорами, взаємодіючими з вертикальними ланками, на одному кінці вала жорстко закріплений повідець, зв'язаний зі штоком гідроциліндра, шарнірно закріпленого на коробі стояка. Відмінною ознакою пристрою, що заявляється, є те, що чаша, що утворює гідрозатвор, виконана повортною і закріплена шарнірно на приводному механізмі з можливістю зворотно-поступального переміщення по вертикалі. Додатковою відмінністю пристрою, що заявляється, є те, що приводний механізм виконаний у вигляді двох спарених чотириланковиків, горизонтальні ланки яких з однієї сторони шарнірно з'єднані із чашею клапана, а з іншої сторони верхні горизонтальні ланки жорстко закріплені на валу, установленому в підшипниках, закріплених у коробі коліна стояка, а нижні горизонтальні ланки шарнірно з'єднані з вертикальними ланками, шарнірно встановленими на цьому ж валу, причому одна з 95218 4 них має повідець із контрвагою, верхні горизонтальні ланки оснащені упорами, взаємодіючими з вертикальними ланками, на одному кінці вала жорстко закріплений повідець, зв'язаний зі штоком гідроциліндра, закріпленого на коробі коліна стояка. Виходячи з описаного рівня техніки випливає, що зазначені відмінності є новими. На фіг.1 представлена схема пристрою, що заявляється, при крайньому нижньому положенні чаші, на фіг. 2 і 3 - проміжні положення чаші із частковим перекриттям заглибної труби із прорізами, на фіг. 4 - верхнє положення чаші, на фіг. 5 - схема приводного механізму. Пристрій для індивідуального регулювання тиску газу в коксовій печі GIPRO містить стояк 1, встановлений через ущільнення 2 в отвір печі 3, кришку стояка 4, гідропривід кришки стояка 5, коліно 6, форсунку для зрошення 7, форсунку 8 пароінжекції або гідроінжекції, яку використовують при роботі газозбірника під тиском, клапанну коробку 9, газозбірник 10, стаціонарну заглибну трубу у вигляді дифузора 11 із прорізами 12, клапан у формі чаші 13, що утворює гідрозатвор і виконаної поворотною. Приводний механізм виконаний із двох спарених четириланковиків 14 і 15 з верхніми горизонтальними ланками 17 і 18 на валу 16, зв'язків 19 і 22, вертикальних ланок 20 і 21, упорів 23, повідця 24, штока гідроциліндра 25 (виконавчий механізм), повідця 26, регульованого упора 27, контрваги 28. Засоби автоматичного регулювання тиску складаються з датчика 29 і контролера 30. Пристрій, що заявляється, працює таким чином. Коксовий газ через стояк 1 і клапанну коробку 9 надходить у газозбірник 10. При завантаженні камери коксування шихтою кришка стояка 4 закрита, а клапан у формі чаші 13 повністю відкритий. Після завантаження камери коксування шихтою включається система індивідуального регулювання тиску в печі. Система індивідуального регулювання забезпечує заданий тиск у камері коксування, впливаючи на переміщення чаші 13 через виконавчий механізм 25. Тиск у камері коксування виміряється за допомогою датчика 29, сигнал від датчика 29 надходить до контролера (PLC) 30, який видає керуючий сигнал на виконавчий механізм 25. Клапан у формі чаші 13 підводять до заглибної труби у вигляді дифузора 11. При зміні тиску в камері коксування для його стабілізації клапан у формі чаші 13 здійснює поступальне переміщення по вертикалі, можливість здійснення якого йому забезпечує приводний механізм, що складається із двох спарених чотириланковиків 14 і 15 із системою горизонтальних ланок 14, 15, 17, і 18 і вертикальних ланок 20 і 21 і повідців 24 і 26. За рахунок того, що заглибна труба виконана у вигляді дифузора 11 із прорізами 12, відбувається додаткове барботування води й тонка зміна перерізу між клапаном у формі чаші 13 і трубою у вигляді дифузора 11, що дозволяє підтримувати постійний тиск у камері коксування. Пристрій може працювати при позитивному тиску в газозбірнику. У цьому випадку в газозбір 5 нику 10 клапан у формі чаші 13 у процесі коксування повністю відкритий і включена система автоматичного регулювання гідравлічного режиму газозбірника. Бездимне завантаження забезпечується включенням системи парової або гідравлічної інжекції (форсунки 7 або 8). Повне відкриття клапана у формі чаші 13 забезпечує можливість видалення відкладень, що утворилися на ньому, аміачною водою. 95218 6 Техніко-економічні переваги пристрою, що заявляється, в порівнянні із пристроєм-прототипом складаються в забезпеченні надійності й простоти роботи і його універсальності за рахунок забезпечення можливості роботи як при розрідженні, так і при позитивному тиску газу в газозбірнику, а також у зниженні небезпеки виникнення аварійної ситуації. 7 95218 8 9 Комп’ютерна верстка Г. Паяльніков 95218 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
