Спосіб в’язання трикотажу на плосков’язальній машині

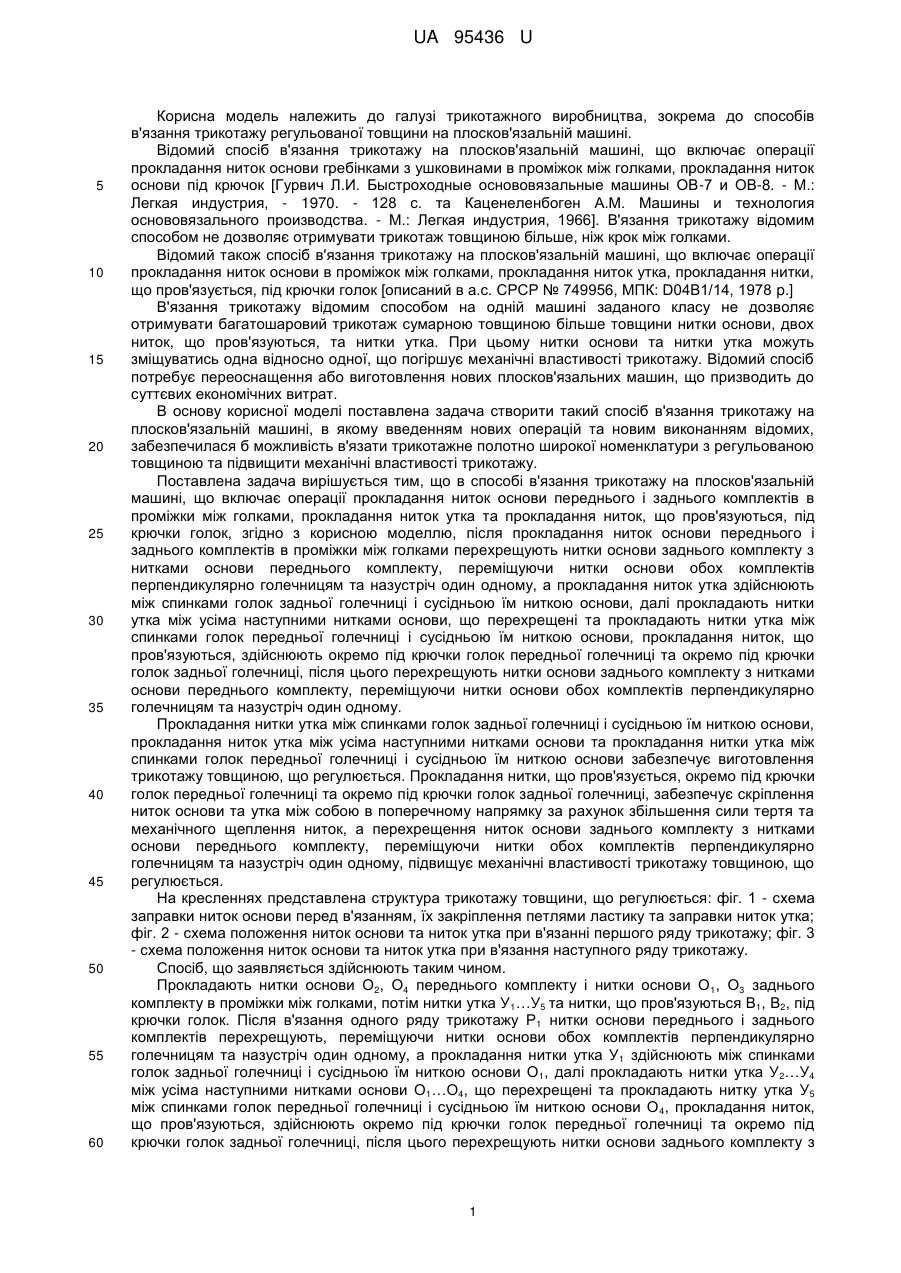

Реферат: UA 95436 U UA 95436 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного виробництва, зокрема до способів в'язання трикотажу регульованої товщини на плосков'язальній машині. Відомий спосіб в'язання трикотажу на плосков'язальній машині, що включає операції прокладання ниток основи гребінками з ушковинами в проміжок між голками, прокладання ниток основи під крючок [Гурвич Л.И. Быстроходные основовязальные машины ОВ-7 и ОВ-8. - Μ.: Легкая индустрия, - 1970. - 128 с. та Каценеленбоген А.М. Машины и технология основовязального производства. - М.: Легкая индустрия, 1966]. В'язання трикотажу відомим способом не дозволяє отримувати трикотаж товщиною більше, ніж крок між голками. Відомий також спосіб в'язання трикотажу на плосков'язальній машині, що включає операції прокладання ниток основи в проміжок між голками, прокладання ниток утка, прокладання нитки, що пров'язується, під крючки голок [описаний в а.с. СРСР № 749956, МПК: D04B1/14, 1978 p.] В'язання трикотажу відомим способом на одній машині заданого класу не дозволяє отримувати багатошаровий трикотаж сумарною товщиною більше товщини нитки основи, двох ниток, що пров'язуються, та нитки утка. При цьому нитки основи та нитки утка можуть зміщуватись одна відносно одної, що погіршує механічні властивості трикотажу. Відомий спосіб потребує переоснащення або виготовлення нових плосков'язальних машин, що призводить до суттєвих економічних витрат. В основу корисної моделі поставлена задача створити такий спосіб в'язання трикотажу на плосков'язальній машині, в якому введенням нових операцій та новим виконанням відомих, забезпечилася б можливість в'язати трикотажне полотно широкої номенклатури з регульованою товщиною та підвищити механічні властивості трикотажу. Поставлена задача вирішується тим, що в способі в'язання трикотажу на плосков'язальній машині, що включає операції прокладання ниток основи переднього і заднього комплектів в проміжки між голками, прокладання ниток утка та прокладання ниток, що пров'язуються, під крючки голок, згідно з корисною моделлю, після прокладання ниток основи переднього і заднього комплектів в проміжки між голками перехрещують нитки основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки основи обох комплектів перпендикулярно голечницям та назустріч один одному, а прокладання ниток утка здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи, далі прокладають нитки утка між усіма наступними нитками основи, що перехрещені та прокладають нитки утка між спинками голок передньої голечниці і сусідньою їм ниткою основи, прокладання ниток, що пров'язуються, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці, після цього перехрещують нитки основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки основи обох комплектів перпендикулярно голечницям та назустріч один одному. Прокладання нитки утка між спинками голок задньої голечниці і сусідньою їм ниткою основи, прокладання ниток утка між усіма наступними нитками основи та прокладання нитки утка між спинками голок передньої голечниці і сусідньою їм ниткою основи забезпечує виготовлення трикотажу товщиною, що регулюється. Прокладання нитки, що пров'язується, окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці, забезпечує скріплення ниток основи та утка між собою в поперечному напрямку за рахунок збільшення сили тертя та механічного щеплення ниток, а перехрещення ниток основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки обох комплектів перпендикулярно голечницям та назустріч один одному, підвищує механічні властивості трикотажу товщиною, що регулюється. На кресленнях представлена структура трикотажу товщини, що регулюється: фіг. 1 - схема заправки ниток основи перед в'язанням, їх закріплення петлями ластику та заправки ниток утка; фіг. 2 - схема положення ниток основи та ниток утка при в'язанні першого ряду трикотажу; фіг. 3 - схема положення ниток основи та ниток утка при в'язання наступного ряду трикотажу. Спосіб, що заявляється здійснюють таким чином. Прокладають нитки основи О2, О4 переднього комплекту і нитки основи О1, О3 заднього комплекту в проміжки між голками, потім нитки утка У1…У5 та нитки, що пров'язуються В1, В2, під крючки голок. Після в'язання одного ряду трикотажу Ρ1 нитки основи переднього і заднього комплектів перехрещують, переміщуючи нитки основиобох комплектів перпендикулярно голечницям та назустріч один одному, а прокладання нитки утка У 1 здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи О 1, далі прокладають нитки утка У2…У4 між усіма наступними нитками основи О1…О4, що перехрещені та прокладають нитку утка У5 між спинками голок передньої голечниці і сусідньою їм ниткою основи О 4, прокладання ниток, що пров'язуються, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці, після цього перехрещують нитки основи заднього комплекту з 1 UA 95436 U 5 10 15 20 нитками основи переднього комплекту, переміщуючи нитки основи обох комплектів перпендикулярно голечницям та назустріч один одному. Спосіб в'язання трикотажу перевірено в лабораторних умовах при виготовленні трикотажу на плосков'язальних машинах. Прокладали два задніх комплекти ниток основи О 1, О3 та два передніх комплекти ниток основи О2, О4 в проміжок між голками. Потім в'язали для закріплення ниток основи нитками, що пров'язуються, один ряд, ластиком 1 × 1. Після цього нитки основи задніх комплектів О1, О3 та передніх комплектів О2, О4 переміщали перпендикулярно голечницям та назустріч один одному на кут для заправки ниток утка, прокладали нитки утка У 2, У3 та У4 між нитками основи Ο1, О2, О3, О4, нитки утка У1 між спинками голок задньої голечниці та ниткою основи О1, нитки утка У5 між спинками голок передньої голечниці та ниткою основи О 4. В'язали другий ряд ластику 1 × 1. Потім нитки основи передніх комплектів О2, О4 та задніх комплектів О1, О3 переміщали перпендикулярно голечницям та в зворотному напрямку назустріч один одному на кут для заправки ниток утка, прокладали нитки утка У2, У3 та У4 між нитками основи О1, О2, О3, О4, нитки утка У1 між спинками голок задньої голечниці та нитками основи О 2, нитки утка У5 між спинками голок передньої голечниці та нитками основи О3. В'язали наступний ряд ластику 1 × 1. Після цього процес в'язання трикотажу повторювали. Таким чином забезпечуючи прокладання нитки утка між спинками голок задньої голечниці і сусідньою їм ниткою основи, прокладання ниток утка між усіма наступними нитками основи та прокладання нитки утка між спинками голок передньої голечниці і сусідньою їм ниткою основи, прокладання нитки, що пров'язується, окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці та перехрещення ниток основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки обох комплектів перпендикулярно голечницям та назустріч один одному отримано трикотаж товщиною 2, 4 та 8 мм. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Спосіб в'язання трикотажу на плосков'язальній машині, що включає операції прокладання ниток основи переднього і заднього комплектів в проміжки між голками, прокладання ниток утка та прокладання ниток, що пров'язуються, під крючки голок, який відрізняється тим, що після прокладання ниток основи переднього і заднього комплектів в проміжки між голками перехрещують нитки основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки основи обох комплектів перпендикулярно голечницям та назустріч один одному, а прокладання ниток утка здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи, далі прокладають нитки утка між усіма наступними нитками основи, що перехрещені та прокладають нитки утка між спинками голок передньої голечниці і сусідньою їм ниткою основи, прокладання ниток, що пров'язуються, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці, після цього перехрещують нитки основи заднього комплекту з нитками основи переднього комплекту, переміщуючи нитки основи обох комплектів перпендикулярно голечницям та назустріч один одному. 2 UA 95436 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
