Упаковка для сипучих матеріалів

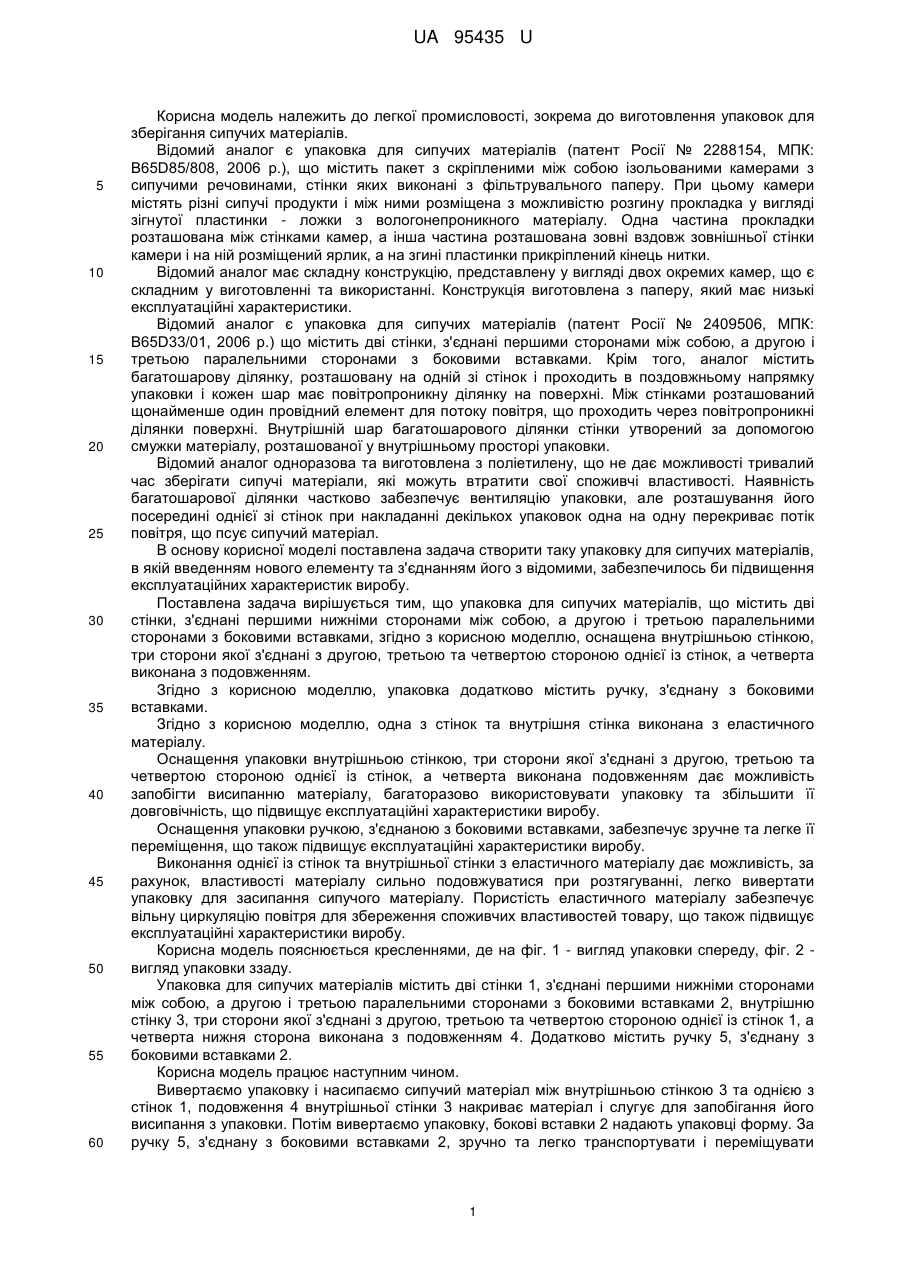

Реферат: Упаковка для сипучих матеріалів містить дві стінки, з'єднані першими нижніми сторонами між собою, а другою і третьою паралельними сторонами з боковими вставками. Оснащена внутрішньою стінкою, три сторони якої з'єднані з другою, третьою та четвертою стороною однієї із стінок. Четверта виконана з подовженням. Додатково містить ручку, з'єднану з боковими вставками. Одна з стінок та внутрішня стінка виконані з еластичного матеріалу. UA 95435 U (54) УПАКОВКА ДЛЯ СИПУЧИХ МАТЕРІАЛІВ UA 95435 U UA 95435 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, зокрема до виготовлення упаковок для зберігання сипучих матеріалів. Відомий аналог є упаковка для сипучих матеріалів (патент Росії № 2288154, МПК: B65D85/808, 2006 p.), що містить пакет з скріпленими між собою ізольованими камерами з сипучими речовинами, стінки яких виконані з фільтрувального паперу. При цьому камери містять різні сипучі продукти і між ними розміщена з можливістю розгину прокладка у вигляді зігнутої пластинки - ложки з вологонепроникного матеріалу. Одна частина прокладки розташована між стінками камер, а інша частина розташована зовні вздовж зовнішньої стінки камери і на ній розміщений ярлик, а на згині пластинки прикріплений кінець нитки. Відомий аналог має складну конструкцію, представлену у вигляді двох окремих камер, що є складним у виготовленні та використанні. Конструкція виготовлена з паперу, який має низькі експлуатаційні характеристики. Відомий аналог є упаковка для сипучих матеріалів (патент Росії № 2409506, МПК: B65D33/01, 2006 р.) що містить дві стінки, з'єднані першими сторонами між собою, а другою і третьою паралельними сторонами з боковими вставками. Крім того, аналог містить багатошарову ділянку, розташовану на одній зі стінок і проходить в поздовжньому напрямку упаковки і кожен шар має повітропроникну ділянку на поверхні. Між стінками розташований щонайменше один провідний елемент для потоку повітря, що проходить через повітропроникні ділянки поверхні. Внутрішній шар багатошарового ділянки стінки утворений за допомогою смужки матеріалу, розташованої у внутрішньому просторі упаковки. Відомий аналог одноразова та виготовлена з поліетилену, що не дає можливості тривалий час зберігати сипучі матеріали, які можуть втратити свої споживчі властивості. Наявність багатошарової ділянки частково забезпечує вентиляцію упаковки, але розташування його посередині однієї зі стінок при накладанні декількох упаковок одна на одну перекриває потік повітря, що псує сипучий матеріал. В основу корисної моделі поставлена задача створити таку упаковку для сипучих матеріалів, в якій введенням нового елементу та з'єднанням його з відомими, забезпечилось би підвищення експлуатаційних характеристик виробу. Поставлена задача вирішується тим, що упаковка для сипучих матеріалів, що містить дві стінки, з'єднані першими нижніми сторонами між собою, а другою і третьою паралельними сторонами з боковими вставками, згідно з корисною моделлю, оснащена внутрішньою стінкою, три сторони якої з'єднані з другою, третьою та четвертою стороною однієї із стінок, а четверта виконана з подовженням. Згідно з корисною моделлю, упаковка додатково містить ручку, з'єднану з боковими вставками. Згідно з корисною моделлю, одна з стінок та внутрішня стінка виконана з еластичного матеріалу. Оснащення упаковки внутрішньою стінкою, три сторони якої з'єднані з другою, третьою та четвертою стороною однієї із стінок, а четверта виконана подовженням дає можливість запобігти висипанню матеріалу, багаторазово використовувати упаковку та збільшити її довговічність, що підвищує експлуатаційні характеристики виробу. Оснащення упаковки ручкою, з'єднаною з боковими вставками, забезпечує зручне та легке її переміщення, що також підвищує експлуатаційні характеристики виробу. Виконання однієї із стінок та внутрішньої стінки з еластичного матеріалу дає можливість, за рахунок, властивості матеріалу сильно подовжуватися при розтягуванні, легко вивертати упаковку для засипання сипучого матеріалу. Пористість еластичного матеріалу забезпечує вільну циркуляцію повітря для збереження споживчих властивостей товару, що також підвищує експлуатаційні характеристики виробу. Корисна модель пояснюється кресленнями, де на фіг. 1 - вигляд упаковки спереду, фіг. 2 вигляд упаковки ззаду. Упаковка для сипучих матеріалів містить дві стінки 1, з'єднані першими нижніми сторонами між собою, а другою і третьою паралельними сторонами з боковими вставками 2, внутрішню стінку 3, три сторони якої з'єднані з другою, третьою та четвертою стороною однієї із стінок 1, а четверта нижня сторона виконана з подовженням 4. Додатково містить ручку 5, з'єднану з боковими вставками 2. Корисна модель працює наступним чином. Вивертаємо упаковку і насипаємо сипучий матеріал між внутрішньою стінкою 3 та однією з стінок 1, подовження 4 внутрішньої стінки 3 накриває матеріал і слугує для запобігання його висипання з упаковки. Потім вивертаємо упаковку, бокові вставки 2 надають упаковці форму. За ручку 5, з'єднану з боковими вставками 2, зручно та легко транспортувати і переміщувати 1 UA 95435 U упаковку. Виконання однієї з стінок 1 та внутрішньої стінки 3 з еластичного матеріалу, наприклад, трикотажу, забезпечує легке вивертання упаковки для засипання сипучого матеріалу. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Упаковка для сипучих матеріалів, що містить дві стінки, з'єднані першими нижніми сторонами між собою, а другою і третьою паралельними сторонами з боковими вставками, яка відрізняється тим, що оснащена внутрішньою стінкою, три сторони якої з'єднані з другою, третьою та четвертою стороною однієї із стінок, а четверта виконана з подовженням. 2. Упаковка за п. 1, яка відрізняється тим, що додатково містить ручку, з'єднану з боковими вставками. 3. Упаковка за п. 1, яка відрізняється тим, що одна з стінок та внутрішня стінка виконані з еластичного матеріалу. 2 UA 95435 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
