Спосіб в’язання трикотажу товщиною, що регулюється на плосков’язальній машині

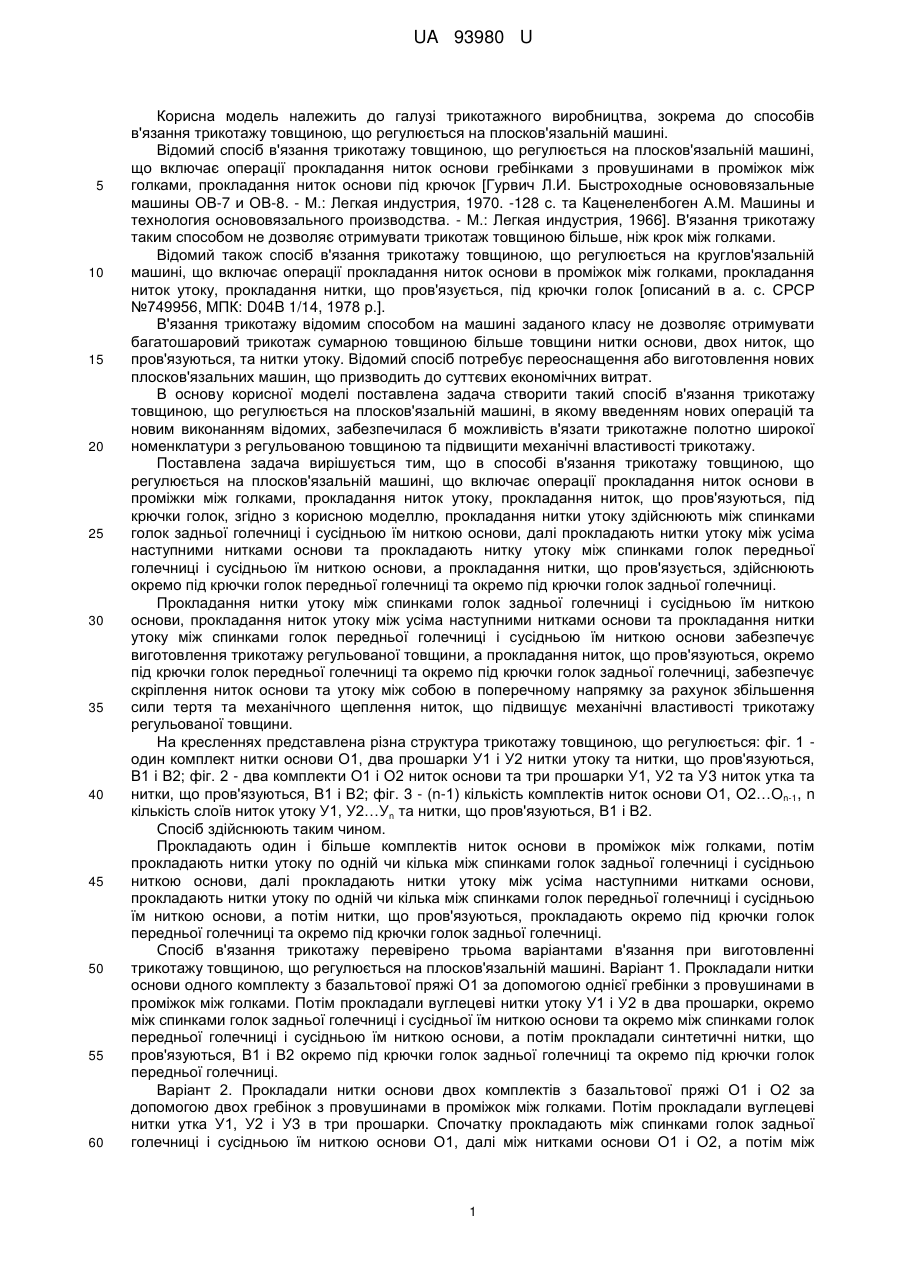

Реферат: Спосіб в'язання трикотажу товщиною, що регулюється на плосков'язальній машині, включає операції прокладання ниток основи в проміжок між голками, прокладання ниток утоку, прокладання ниток:, що пров'язуються, під крючки голок. Прокладання нитки утоку здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи. Далі прокладають нитки утоку між усіма наступними нитками основи та прокладають нитку утоку між спинками голок передньої голечниці і сусідньою їм ниткою основи. Прокладання ниток, що пров'язуються, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці. UA 93980 U (54) СПОСІБ В'ЯЗАННЯ ТРИКОТАЖУ ТОВЩИНОЮ, ЩО РЕГУЛЮЄТЬСЯ НА ПЛОСКОВ'ЯЗАЛЬНІЙ МАШИНІ UA 93980 U UA 93980 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного виробництва, зокрема до способів в'язання трикотажу товщиною, що регулюється на плосков'язальній машині. Відомий спосіб в'язання трикотажу товщиною, що регулюється на плосков'язальній машині, що включає операції прокладання ниток основи гребінками з провушинами в проміжок між голками, прокладання ниток основи під крючок [Гурвич Л.И. Быстроходные основовязальные машины ОВ-7 и ОВ-8. - М.: Легкая индустрия, 1970. -128 с. та Каценеленбоген А.М. Машины и технология основовязального производства. - М.: Легкая индустрия, 1966]. В'язання трикотажу таким способом не дозволяє отримувати трикотаж товщиною більше, ніж крок між голками. Відомий також спосіб в'язання трикотажу товщиною, що регулюється на круглов'язальній машині, що включає операції прокладання ниток основи в проміжок між голками, прокладання ниток утоку, прокладання нитки, що пров'язується, під крючки голок [описаний в а. с. СРСР №749956, МПК: D04B 1/14, 1978 р.]. В'язання трикотажу відомим способом на машині заданого класу не дозволяє отримувати багатошаровий трикотаж сумарною товщиною більше товщини нитки основи, двох ниток, що пров'язуються, та нитки утоку. Відомий спосіб потребує переоснащення або виготовлення нових плосков'язальних машин, що призводить до суттєвих економічних витрат. В основу корисної моделі поставлена задача створити такий спосіб в'язання трикотажу товщиною, що регулюється на плосков'язальній машині, в якому введенням нових операцій та новим виконанням відомих, забезпечилася б можливість в'язати трикотажне полотно широкої номенклатури з регульованою товщиною та підвищити механічні властивості трикотажу. Поставлена задача вирішується тим, що в способі в'язання трикотажу товщиною, що регулюється на плосков'язальній машині, що включає операції прокладання ниток основи в проміжки між голками, прокладання ниток утоку, прокладання ниток, що пров'язуються, під крючки голок, згідно з корисною моделлю, прокладання нитки утоку здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи, далі прокладають нитки утоку між усіма наступними нитками основи та прокладають нитку утоку між спинками голок передньої голечниці і сусідньою їм ниткою основи, а прокладання нитки, що пров'язується, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці. Прокладання нитки утоку між спинками голок задньої голечниці і сусідньою їм ниткою основи, прокладання ниток утоку між усіма наступними нитками основи та прокладання нитки утоку між спинками голок передньої голечниці і сусідньою їм ниткою основи забезпечує виготовлення трикотажу регульованої товщини, а прокладання ниток, що пров'язуються, окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці, забезпечує скріплення ниток основи та утоку між собою в поперечному напрямку за рахунок збільшення сили тертя та механічного щеплення ниток, що підвищує механічні властивості трикотажу регульованої товщини. На кресленнях представлена різна структура трикотажу товщиною, що регулюється: фіг. 1 один комплект нитки основи О1, два прошарки У1 і У2 нитки утоку та нитки, що пров'язуються, В1 і В2; фіг. 2 - два комплекти О1 і О2 ниток основи та три прошарки У1, У2 та У3 ниток утка та нитки, що пров'язуються, В1 і В2; фіг. 3 - (n-1) кількість комплектів ниток основи О1, O2…On-1, n кількість слоїв ниток утоку У1, У2…Уn та нитки, що пров'язуються, В1 і В2. Спосіб здійснюють таким чином. Прокладають один і більше комплектів ниток основи в проміжок між голками, потім прокладають нитки утоку по одній чи кілька між спинками голок задньої голечниці і сусідньою ниткою основи, далі прокладають нитки утоку між усіма наступними нитками основи, прокладають нитки утоку по одній чи кілька між спинками голок передньої голечниці і сусідньою їм ниткою основи, а потім нитки, що пров'язуються, прокладають окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці. Спосіб в'язання трикотажу перевірено трьома варіантами в'язання при виготовленні трикотажу товщиною, що регулюється на плосков'язальній машині. Варіант 1. Прокладали нитки основи одного комплекту з базальтової пряжі О1 за допомогою однієї гребінки з провушинами в проміжок між голками. Потім прокладали вуглецеві нитки утоку У1 і У2 в два прошарки, окремо між спинками голок задньої голечниці і сусідньої їм ниткою основи та окремо між спинками голок передньої голечниці і сусідньою їм ниткою основи, а потім прокладали синтетичні нитки, що пров'язуються, В1 і В2 окремо під крючки голок задньої голечниці та окремо під крючки голок передньої голечниці. Варіант 2. Прокладали нитки основи двох комплектів з базальтової пряжі О1 і О2 за допомогою двох гребінок з провушинами в проміжок між голками. Потім прокладали вуглецеві нитки утка У1, У2 і У3 в три прошарки. Спочатку прокладають між спинками голок задньої голечниці і сусідньою їм ниткою основи О1, далі між нитками основи О1 і О2, а потім між 1 UA 93980 U 5 10 спинками голок передньої голечниці і сусідньою їм ниткою основи О2. А синтетичні нитки, що пров'язуються, В1 і В2 прокладали окремо під крючки голок задньої голечниці та окремо під крючки голок передньої голечниці. Варіант 3. Прокладали нитки основи з базальтової пряжі трьох комплектів О1, О2 і О3 за допомогою трьох гребінок з провушинами в проміжок між голками. Потім прокладали вуглецеві нитки утоку У2 і У3 по одній між нитками основи О1, О2 та О2, О3 відповідно, прокладали нитки утоку У1 між спинками голок задньої голечниці і сусідньою їм ниткою основи О1, далі прокладали нитки утоку Уn (n=4) між спинками голок передньої голечниці і сусідньою ниткою основи О3, а прокладання синтетичних ниток, що пров'язуються, В1 і В2, здійснювали окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці. Таким чином, змінюючи число комплектів ниток основи, прокладаючи по одній чи більше ниток утоку між нитками основи, між нитками основи та під спинки голок голечниць, а потім по одній чи декілька ниток, що пров'язуються, окремо під крючки голок голечниць в проміжок між голками та нитками основи отримуємо трикотаж товщиною 2, 4 та 8 мм. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб в'язання трикотажу товщиною, що регулюється на плосков'язальній машині, що включає операції прокладання ниток основи в проміжок між голками, прокладання ниток утоку, прокладання ниток, що пров'язуються, під крючки голок, який відрізняється тим, що прокладання нитки утоку здійснюють між спинками голок задньої голечниці і сусідньою їм ниткою основи, далі прокладають нитки утоку між усіма наступними нитками основи та прокладають нитку утоку між спинками голок передньої голечниці і сусідньою їм ниткою основи, а прокладання ниток, що пров'язуються, здійснюють окремо під крючки голок передньої голечниці та окремо під крючки голок задньої голечниці. 2 UA 93980 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
