Захисна обкладинка

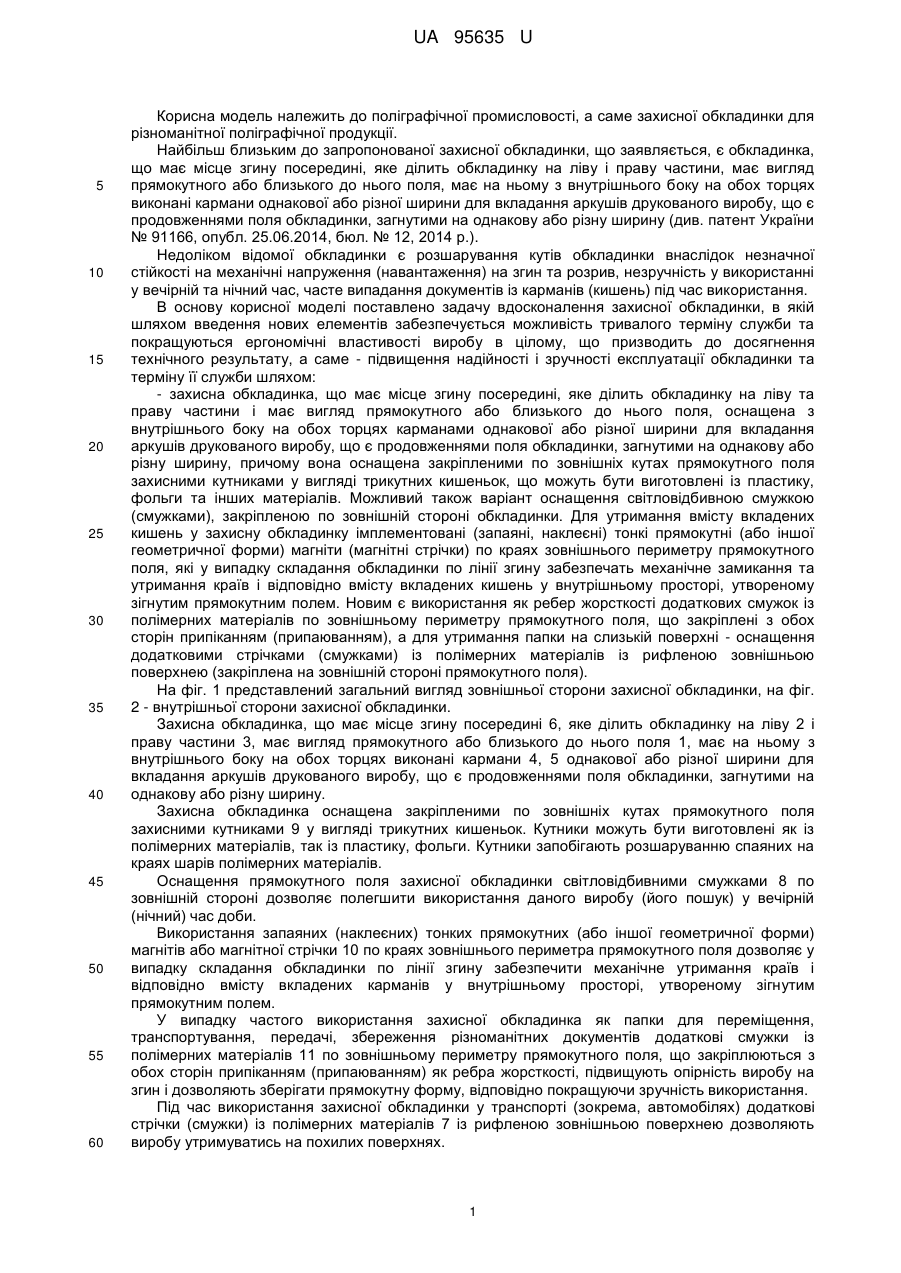

Реферат: UA 95635 U UA 95635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до поліграфічної промисловості, а саме захисної обкладинки для різноманітної поліграфічної продукції. Найбільш близьким до запропонованої захисної обкладинки, що заявляється, є обкладинка, що має місце згину посередині, яке ділить обкладинку на ліву і праву частини, має вигляд прямокутного або близького до нього поля, має на ньому з внутрішнього боку на обох торцях виконані кармани однакової або різної ширини для вкладання аркушів друкованого виробу, що є продовженнями поля обкладинки, загнутими на однакову або різну ширину (див. патент України № 91166, опубл. 25.06.2014, бюл. № 12, 2014 р.). Недоліком відомої обкладинки є розшарування кутів обкладинки внаслідок незначної стійкості на механічні напруження (навантаження) на згин та розрив, незручність у використанні у вечірній та нічний час, часте випадання документів із карманів (кишень) під час використання. В основу корисної моделі поставлено задачу вдосконалення захисної обкладинки, в якій шляхом введення нових елементів забезпечується можливість тривалого терміну служби та покращуються ергономічні властивості виробу в цілому, що призводить до досягнення технічного результату, а саме - підвищення надійності і зручності експлуатації обкладинки та терміну її служби шляхом: - захисна обкладинка, що має місце згину посередині, яке ділить обкладинку на ліву та праву частини і має вигляд прямокутного або близького до нього поля, оснащена з внутрішнього боку на обох торцях карманами однакової або різної ширини для вкладання аркушів друкованого виробу, що є продовженнями поля обкладинки, загнутими на однакову або різну ширину, причому вона оснащена закріпленими по зовнішніх кутах прямокутного поля захисними кутниками у вигляді трикутних кишеньок, що можуть бути виготовлені із пластику, фольги та інших матеріалів. Можливий також варіант оснащення світловідбивною смужкою (смужками), закріпленою по зовнішній стороні обкладинки. Для утримання вмісту вкладених кишень у захисну обкладинку імплементовані (запаяні, наклеєні) тонкі прямокутні (або іншої геометричної форми) магніти (магнітні стрічки) по краях зовнішнього периметру прямокутного поля, які у випадку складання обкладинки по лінії згину забезпечать механічне замикання та утримання країв і відповідно вмісту вкладених кишень у внутрішньому просторі, утвореному зігнутим прямокутним полем. Новим є використання як ребер жорсткості додаткових смужок із полімерних матеріалів по зовнішньому периметру прямокутного поля, що закріплені з обох сторін припіканням (припаюванням), а для утримання папки на слизькій поверхні - оснащення додатковими стрічками (смужками) із полімерних матеріалів із рифленою зовнішньою поверхнею (закріплена на зовнішній стороні прямокутного поля). На фіг. 1 представлений загальний вигляд зовнішньої сторони захисної обкладинки, на фіг. 2 - внутрішньої сторони захисної обкладинки. Захисна обкладинка, що має місце згину посередині 6, яке ділить обкладинку на ліву 2 і праву частини 3, має вигляд прямокутного або близького до нього поля 1, має на ньому з внутрішнього боку на обох торцях виконані кармани 4, 5 однакової або різної ширини для вкладання аркушів друкованого виробу, що є продовженнями поля обкладинки, загнутими на однакову або різну ширину. Захисна обкладинка оснащена закріпленими по зовнішніх кутах прямокутного поля захисними кутниками 9 у вигляді трикутних кишеньок. Кутники можуть бути виготовлені як із полімерних матеріалів, так із пластику, фольги. Кутники запобігають розшаруванню спаяних на краях шарів полімерних матеріалів. Оснащення прямокутного поля захисної обкладинки світловідбивними смужками 8 по зовнішній стороні дозволяє полегшити використання даного виробу (його пошук) у вечірній (нічний) час доби. Використання запаяних (наклеєних) тонких прямокутних (або іншої геометричної форми) магнітів або магнітної стрічки 10 по краях зовнішнього периметра прямокутного поля дозволяє у випадку складання обкладинки по лінії згину забезпечити механічне утримання країв і відповідно вмісту вкладених карманів у внутрішньому просторі, утвореному зігнутим прямокутним полем. У випадку частого використання захисної обкладинка як папки для переміщення, транспортування, передачі, збереження різноманітних документів додаткові смужки із полімерних матеріалів 11 по зовнішньому периметру прямокутного поля, що закріплюються з обох сторін припіканням (припаюванням) як ребра жорсткості, підвищують опірність виробу на згин і дозволяють зберігати прямокутну форму, відповідно покращуючи зручність використання. Під час використання захисної обкладинки у транспорті (зокрема, автомобілях) додаткові стрічки (смужки) із полімерних матеріалів 7 із рифленою зовнішньою поверхнею дозволяють виробу утримуватись на похилих поверхнях. 1 UA 95635 U Заявлену захисну обкладинку виробляють з відомих полімерних матеріалів, що підтверджує промислову придатність об'єкта. Таким чином запропонована захисна обкладинка дає можливість підвищити експлуатаційні характеристики, відповідно підвищуючи надійність і зручність експлуатації, термін служби. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Захисна обкладинка, що має місце згину посередині, яке ділить обкладинку на ліву та праву частини і має вигляд прямокутного або близького до нього поля, оснащена з внутрішнього боку на обох торцях карманами однакової або різної ширини для вкладання аркушів друкованого виробу, що є продовженнями поля обкладинки, загнутими на однакову або різну ширину, яка відрізняється тим, що вона оснащена закріпленими по зовнішніх кутах прямокутного поля захисними кутниками у вигляді трикутних кишеньок. 2. Обкладинка за п. 1, яка відрізняється тим, що кутники можуть бути виготовлені із пластику, фольги та інших матеріалів. 3. Обкладинка за п. 1, яка відрізняється тим, що вона оснащена світловідбивними смужками по зовнішній стороні обкладинки. 4. Обкладинка за п. 1, яка відрізняється тим, що містить імплементовані (запаяні, наклеєні) тонкі прямокутні (або іншої геометричної форми) магніти (магнітну стрічку) по краях зовнішнього периметру прямокутного поля. 5 Обкладинка за п. 1, яка відрізняється тим, що оснащена додатковими смужками із полімерних матеріалів по зовнішньому периметру прямокутного поля, які закріплені з обох сторін припіканням (припаюванням) як ребра жорсткості. 6. Обкладинка за п. 5, яка відрізняється тим, що оснащена додатковими стрічками (смужками) із полімерних матеріалів із рифленою зовнішньою поверхнею. 2 UA 95635 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
