Кабель термоелектродний

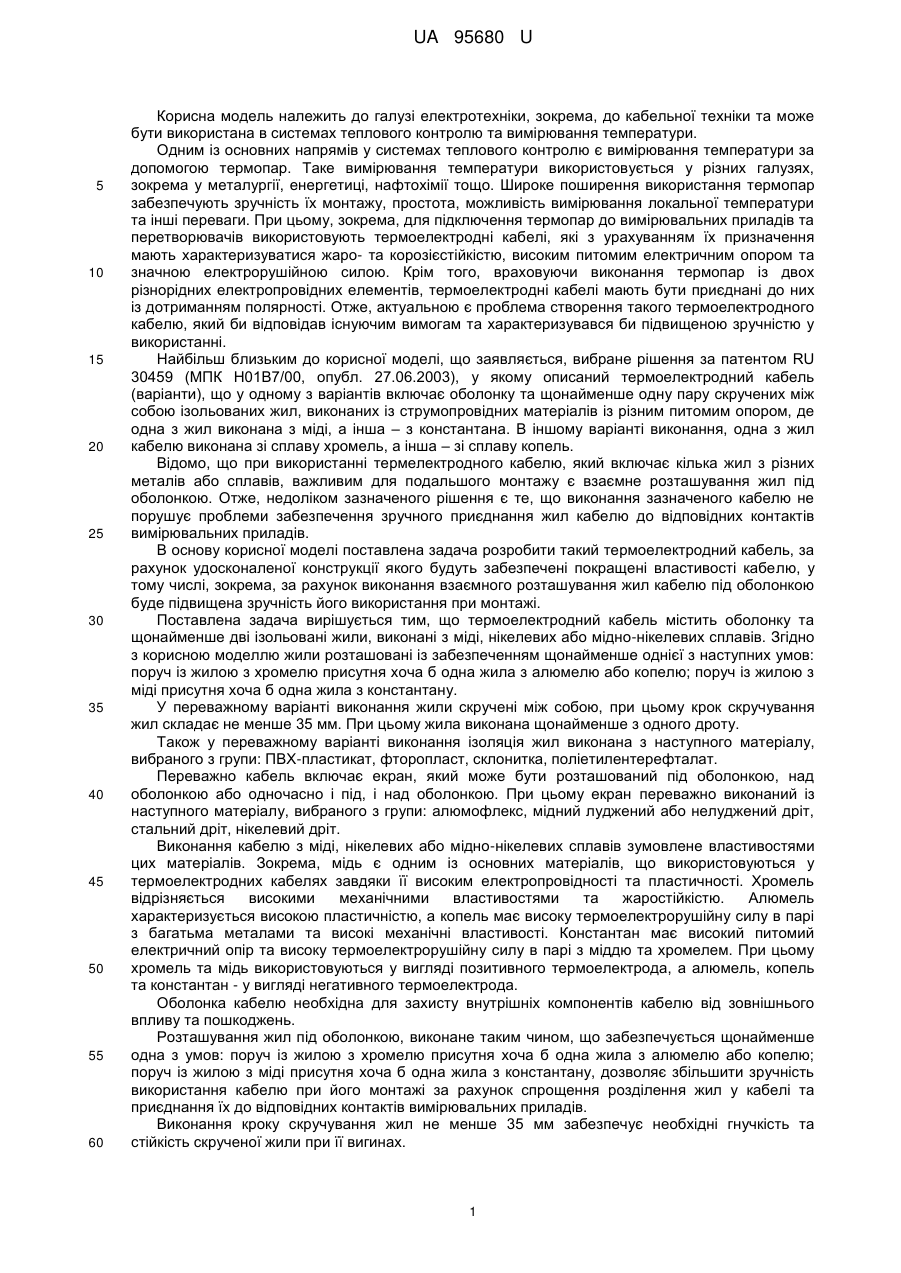

Реферат: Кабель термоелектродний містить оболонку та щонайменше дві ізольовані жили, виконані з міді, нікелевих або мідно-нікелевих сплавів. Жили розташовані із забезпеченням щонайменше однієї з наступних умов: поруч із жилою з хромелю присутня хоча б одна жила з алюмелю або копелю; поруч із жилою з міді присутня хоча б одна жила з константану. UA 95680 U (54) КАБЕЛЬ ТЕРМОЕЛЕКТРОДНИЙ UA 95680 U UA 95680 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема, до кабельної техніки та може бути використана в системах теплового контролю та вимірювання температури. Одним із основних напрямів у системах теплового контролю є вимірювання температури за допомогою термопар. Таке вимірювання температури використовується у різних галузях, зокрема у металургії, енергетиці, нафтохімії тощо. Широке поширення використання термопар забезпечують зручність їх монтажу, простота, можливість вимірювання локальної температури та інші переваги. При цьому, зокрема, для підключення термопар до вимірювальних приладів та перетворювачів використовують термоелектродні кабелі, які з урахуванням їх призначення мають характеризуватися жаро- та корозієстійкістю, високим питомим електричним опором та значною електрорушійною силою. Крім того, враховуючи виконання термопар із двох різнорідних електропровідних елементів, термоелектродні кабелі мають бути приєднані до них із дотриманням полярності. Отже, актуальною є проблема створення такого термоелектродного кабелю, який би відповідав існуючим вимогам та характеризувався би підвищеною зручністю у використанні. Найбільш близьким до корисної моделі, що заявляється, вибране рішення за патентом RU 30459 (МПК H01B7/00, опубл. 27.06.2003), у якому описаний термоелектродний кабель (варіанти), що у одному з варіантів включає оболонку та щонайменше одну пару скручених між собою ізольованих жил, виконаних із струмопровідних матеріалів із різним питомим опором, де одна з жил виконана з міді, а інша – з константана. В іншому варіанті виконання, одна з жил кабелю виконана зі сплаву хромель, а інша – зі сплаву копель. Відомо, що при використанні термелектродного кабелю, який включає кілька жил з різних металів або сплавів, важливим для подальшого монтажу є взаємне розташування жил під оболонкою. Отже, недоліком зазначеного рішення є те, що виконання зазначеного кабелю не порушує проблеми забезпечення зручного приєднання жил кабелю до відповідних контактів вимірювальних приладів. В основу корисної моделі поставлена задача розробити такий термоелектродний кабель, за рахунок удосконаленої конструкції якого будуть забезпечені покращені властивості кабелю, у тому числі, зокрема, за рахунок виконання взаємного розташування жил кабелю під оболонкою буде підвищена зручність його використання при монтажі. Поставлена задача вирішується тим, що термоелектродний кабель містить оболонку та щонайменше дві ізольовані жили, виконані з міді, нікелевих або мідно-нікелевих сплавів. Згідно з корисною моделлю жили розташовані із забезпеченням щонайменше однієї з наступних умов: поруч із жилою з хромелю присутня хоча б одна жила з алюмелю або копелю; поруч із жилою з міді присутня хоча б одна жила з константану. У переважному варіанті виконання жили скручені між собою, при цьому крок скручування жил складає не менше 35 мм. При цьому жила виконана щонайменше з одного дроту. Також у переважному варіанті виконання ізоляція жил виконана з наступного матеріалу, вибраного з групи: ПВХ-пластикат, фторопласт, склонитка, поліетилентерефталат. Переважно кабель включає екран, який може бути розташований під оболонкою, над оболонкою або одночасно і під, і над оболонкою. При цьому екран переважно виконаний із наступного матеріалу, вибраного з групи: алюмофлекс, мідний луджений або нелуджений дріт, стальний дріт, нікелевий дріт. Виконання кабелю з міді, нікелевих або мідно-нікелевих сплавів зумовлене властивостями цих матеріалів. Зокрема, мідь є одним із основних матеріалів, що використовуються у термоелектродних кабелях завдяки її високим електропровідності та пластичності. Хромель відрізняється високими механічними властивостями та жаростійкістю. Алюмель характеризується високою пластичністю, а копель має високу термоелектрорушійну силу в парі з багатьма металами та високі механічні властивості. Константан має високий питомий електричний опір та високу термоелектрорушійну силу в парі з міддю та хромелем. При цьому хромель та мідь використовуються у вигляді позитивного термоелектрода, а алюмель, копель та константан - у вигляді негативного термоелектрода. Оболонка кабелю необхідна для захисту внутрішніх компонентів кабелю від зовнішнього впливу та пошкоджень. Розташування жил під оболонкою, виконане таким чином, що забезпечується щонайменше одна з умов: поруч із жилою з хромелю присутня хоча б одна жила з алюмелю або копелю; поруч із жилою з міді присутня хоча б одна жила з константану, дозволяє збільшити зручність використання кабелю при його монтажі за рахунок спрощення розділення жил у кабелі та приєднання їх до відповідних контактів вимірювальних приладів. Виконання кроку скручування жил не менше 35 мм забезпечує необхідні гнучкість та стійкість скрученої жили при її вигинах. 1 UA 95680 U 5 10 15 20 25 30 35 40 45 50 55 60 Наявність одного чи кількох дротів у жилі впливає на її гнучкість. Отже, використання однодротової чи багатодротової жили залежить від відповідних вимог до параметрів жил в залежності від умов їх застосування. Так, за необхідності надання кабелю більшої гнучкості застосовують багатодротові жили, а при відсутності такої необхідності - застосовують більш економічний однодротовий варіант. Вибір матеріалу для ізоляції у багатьох випадках визначає електричні та механічні характеристики кабелю, термін його використання та стабільність його характеристик у процесі використання. Зокрема, ПВХ-пластикат характеризується еластичністю, міцністю та низькою горючістю. Фторопласт має хороші механічні параметри та високу термостійкість. Склонитка характеризується високими електроізоляційними властивостями, високою міцністю, стійкістю до агресивних середовищ та жаростійкістю. Поліетилентерефталат має високі діелектричні властивості, високу термостійкість, стійкий до впливу світлових та інших випромінювань. Використання екрана дозволяє зменшити вплив зовнішніх електромагнітних випромінювань на жили кабелю, а також зменшення паразитного випромінювання сигналів, що проходить по внутрішніх жилах. Зазначене виконання екрана з використанням алюмофлексу, мідного лудженого або нелудженого дроту, стального дроту або нікелевого дроту було вибране з огляду на забезпечення найбільш оптимальних характеристик кабелю, що заявляється. Термоелектродний кабель містить оболонку та щонайменше дві ізольовані жили, виконані з міді, нікелевих або мідно-нікелевих сплавів. Оболонка може бути виконана, зокрема, з ПВХпластикату різного виконання, фторопласту (марки 4Мб або 5Мб, фторопластової нитки, фторопластової стрічки, плівки з фторопласту-4 марки ЕО з обпліткою - нитки скляні), склонитки (обмотка зі склонитки, просочена кремнійорганічним лаком), поліетилентерефталату (плівка поліетилентерефталатна марки ПЕТ-Е), ниток поліефірних, ниток поліамідних. У складі оболонки може бути застосоване просочення - клей БФ-4, лак кремнійорганічний, лак високотемпературний. Згідно з корисною моделлю жили розташовані із забезпеченням щонайменше однієї з наступних умов: поруч із жилою з хромелю присутня хоча б одна жила з алюмелю або копелю; поруч із жилою з міді присутня хоча б одна жила з константану. При цьому переважно жили скручені між собою, де крок скручування жил складає не менше 35 мм. Крім того, жили можуть бути скручені попарно та утворювати осердя. Жила кабелю виконана 2 2 щонайменше з одного дроту та може мати переріз від 0,1 мм до 2,5 мм , а діаметр - від 0,1 мм до 3,0 мм. Кількість жил переважно не перевищує 36 штук. Ізоляція жил переважно виконана з наступного матеріалу, вибраного з групи: ПВХ-пластикат (різного виконання), фторопласт (марки 4Мб або 5Мб, фторопластової нитки, обмотки з фторопластових стрічок, плівки з фторопласту –4 марки ЕО з обпліткою - нитки скляні), склонитка (обмотка зі склонитки, у тому числі просочена кремнійорганічним лаком), поліетилентерефталат (плівка поліетилентерефталатна марки ПЕТ-Е), а також можуть бути використані нитки поліефірні та нитки поліамідні. Також кабель може включати поясну ізоляцію зазначеного вище виконання. Переважно кабель включає екран, розташований під оболонкою, над оболонкою або одночасно і під, і над оболонкою. При цьому екран виконаний із наступного, вибраного з групи: алюмофлекс, мідний луджений або нелуджений дріт, стальний дріт, нікелевий дріт. Термоелектродний кабель, що заявляється, виготовляють шляхом формування жили з одного або кількох дротів (у разі багатодротової жили, її формують, наприклад, на машинах сигарного або рамкового типів), накладають на жили ізоляцію, наприклад, на екструзійних лініях, після чого ізольовані жили, переважно, скручують, наприклад, на крутильних машинах, потім може бути накладений екран та покривають їх оболонкою. Таким чином, корисна модель, що заявляється, забезпечує термоелектродний кабель удосконаленої конструкції із покращеними властивостями, у тому числі, зокрема, із підвищеною зручністю використання кабелю при монтажі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель термоелектродний, що містить оболонку та щонайменше дві ізольовані жили, виконані з міді, нікелевих або мідно-нікелевих сплавів, який відрізняється тим, що жили розташовані із забезпеченням щонайменше однієї з наступних умов: поруч із жилою з хромелю присутня хоча б одна жила з алюмелю або копелю; поруч із жилою з міді присутня хоча б одна жила з константану. 2. Кабель за п. 1, який відрізняється тим, що жили скручені між собою, де крок скручування жил складає не менше 35 мм. 3. Кабель за п. 1, який відрізняється тим, що жила виконана щонайменше з одного дроту. 4. Кабель за п. 1, який відрізняється тим, що ізоляція жил виконана з наступного матеріалу, 2 UA 95680 U 5 вибраного з групи: ПВХ-пластикат, фторопласт, склонитка, поліетилентерефталат. 5. Кабель за п. 1, який відрізняється тим, що включає екран, розташований під оболонкою, над оболонкою або одночасно і під, і над оболонкою. 6. Кабель за п. 5, який відрізняється тим, що екран виконаний із наступного, вибраного з групи: алюмофлекс, мідний луджений або нелуджений дріт, стальний дріт, нікелевий дріт. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
