Профіль для монтажу натяжної стелі

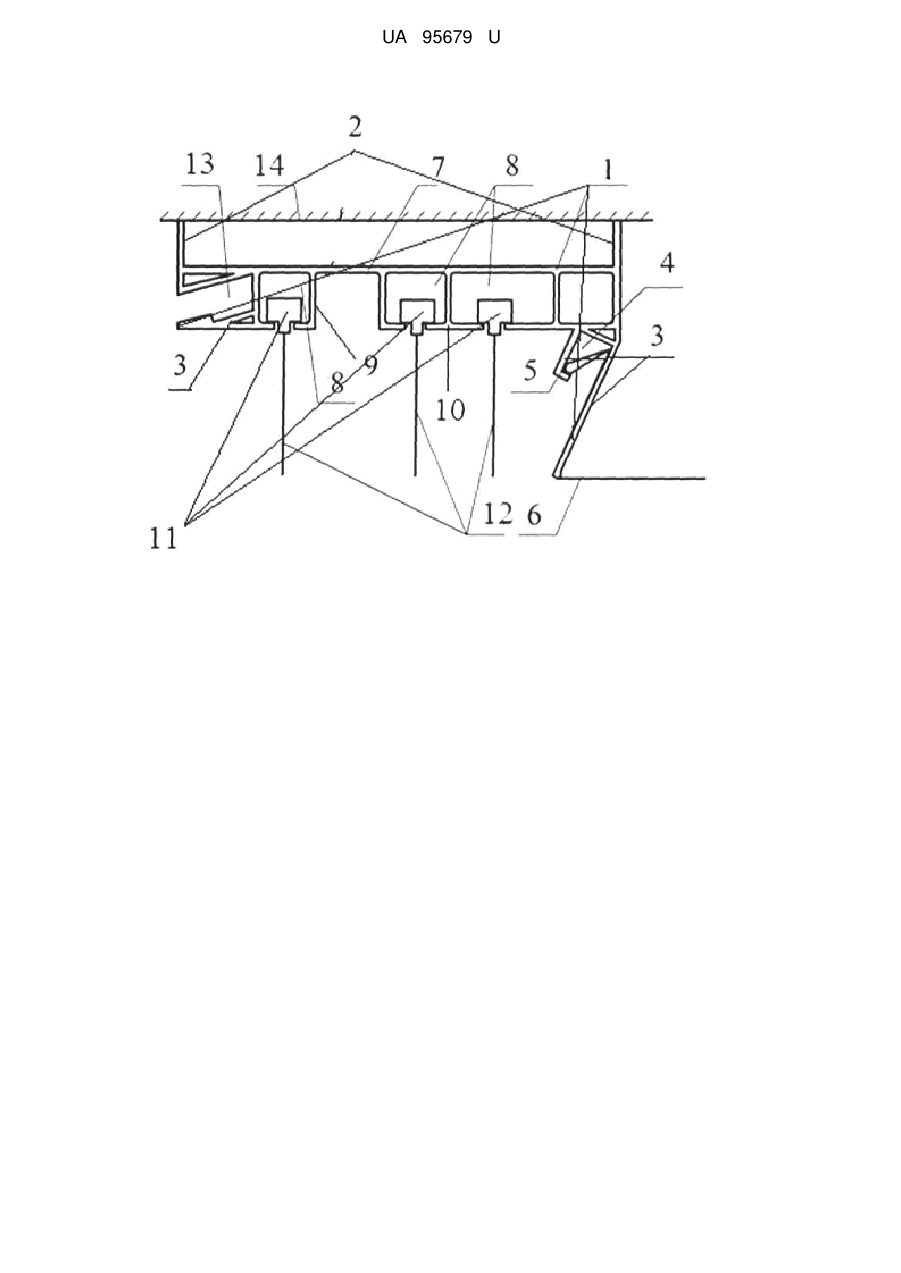

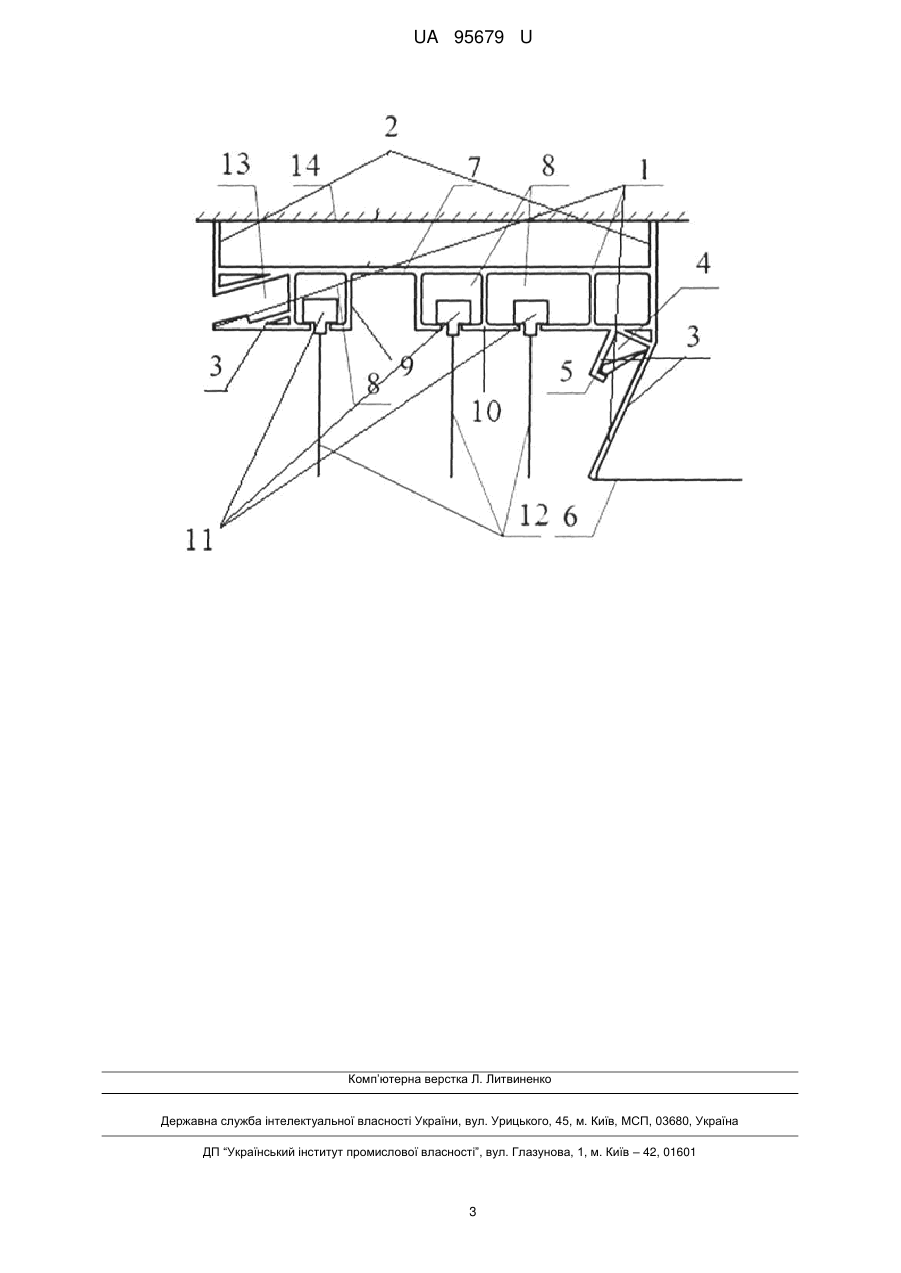

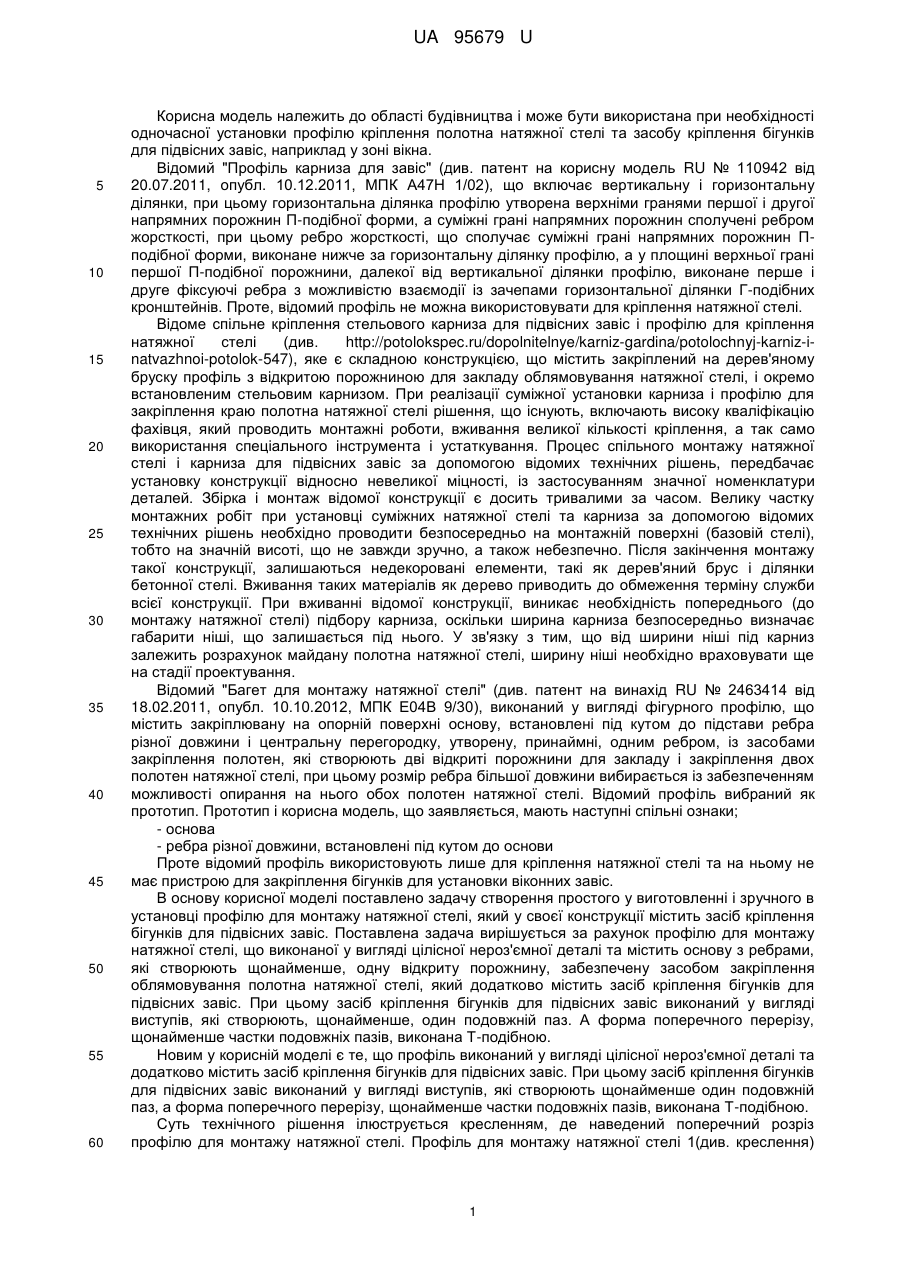

Реферат: Профіль для монтажу натяжної стелі містить основу для кріплення до стелі та ребра різної довжини, які створюють щонайменше одну відкриту порожнину, забезпечену засобом закріплення облямовування полотна натяжної стелі. Профіль виконаний у вигляді цілісної нероз'ємної деталі і додатково містить засіб кріплення бігунків для підвісних завіс. UA 95679 U (54) ПРОФІЛЬ ДЛЯ МОНТАЖУ НАТЯЖНОЇ СТЕЛІ UA 95679 U UA 95679 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва і може бути використана при необхідності одночасної установки профілю кріплення полотна натяжної стелі та засобу кріплення бігунків для підвісних завіс, наприклад у зоні вікна. Відомий "Профіль карниза для завіс" (див. патент на корисну модель RU № 110942 від 20.07.2011, опубл. 10.12.2011, МПК А47Н 1/02), що включає вертикальну і горизонтальну ділянки, при цьому горизонтальна ділянка профілю утворена верхніми гранями першої і другої напрямних порожнин П-подібної форми, а суміжні грані напрямних порожнин сполучені ребром жорсткості, при цьому ребро жорсткості, що сполучає суміжні грані напрямних порожнин Пподібної форми, виконане нижче за горизонтальну ділянку профілю, а у площині верхньої грані першої П-подібної порожнини, далекої від вертикальної ділянки профілю, виконане перше і друге фіксуючі ребра з можливістю взаємодії із зачепами горизонтальної ділянки Г-подібних кронштейнів. Проте, відомий профіль не можна використовувати для кріплення натяжної стелі. Відоме спільне кріплення стельового карниза для підвісних завіс і профілю для кріплення натяжної стелі (див. http://potolokspec.ru/dopolnitelnye/karniz-gardina/potolochnyj-karniz-inatvazhnoi-potolok-547), яке є складною конструкцією, що містить закріплений на дерев'яному бруску профіль з відкритою порожниною для закладу облямовування натяжної стелі, і окремо встановленим стельовим карнизом. При реалізації суміжної установки карниза і профілю для закріплення краю полотна натяжної стелі рішення, що існують, включають високу кваліфікацію фахівця, який проводить монтажні роботи, вживання великої кількості кріплення, а так само використання спеціального інструмента і устаткування. Процес спільного монтажу натяжної стелі і карниза для підвісних завіс за допомогою відомих технічних рішень, передбачає установку конструкції відносно невеликої міцності, із застосуванням значної номенклатури деталей. Збірка і монтаж відомої конструкції є досить тривалими за часом. Велику частку монтажних робіт при установці суміжних натяжної стелі та карниза за допомогою відомих технічних рішень необхідно проводити безпосередньо на монтажній поверхні (базовій стелі), тобто на значній висоті, що не завжди зручно, а також небезпечно. Після закінчення монтажу такої конструкції, залишаються недекоровані елементи, такі як дерев'яний брус і ділянки бетонної стелі. Вживання таких матеріалів як дерево приводить до обмеження терміну служби всієї конструкції. При вживанні відомої конструкції, виникає необхідність попереднього (до монтажу натяжної стелі) підбору карниза, оскільки ширина карниза безпосередньо визначає габарити ніші, що залишається під нього. У зв'язку з тим, що від ширини ніші під карниз залежить розрахунок майдану полотна натяжної стелі, ширину ніші необхідно враховувати ще на стадії проектування. Відомий "Багет для монтажу натяжної стелі" (див. патент на винахід RU № 2463414 від 18.02.2011, опубл. 10.10.2012, МПК Е04В 9/30), виконаний у вигляді фігурного профілю, що містить закріплювану на опорній поверхні основу, встановлені під кутом до підстави ребра різної довжини і центральну перегородку, утворену, принаймні, одним ребром, із засобами закріплення полотен, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі, при цьому розмір ребра більшої довжини вибирається із забезпеченням можливості опирання на нього обох полотен натяжної стелі. Відомий профіль вибраний як прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки; - основа - ребра різної довжини, встановлені під кутом до основи Проте відомий профіль використовують лише для кріплення натяжної стелі та на ньому не має пристрою для закріплення бігунків для установки віконних завіс. В основу корисної моделі поставлено задачу створення простого у виготовленні і зручного в установці профілю для монтажу натяжної стелі, який у своєї конструкції містить засіб кріплення бігунків для підвісних завіс. Поставлена задача вирішується за рахунок профілю для монтажу натяжної стелі, що виконаної у вигляді цілісноїнероз'ємної деталі та містить основу з ребрами, які створюють щонайменше, одну відкриту порожнину, забезпечену засобом закріплення облямовування полотна натяжної стелі, який додатково містить засіб кріплення бігунків для підвісних завіс. При цьому засіб кріплення бігунків для підвісних завіс виконаний у вигляді виступів, які створюють, щонайменше, один подовжній паз. А форма поперечного перерізу, щонайменше частки подовжніх пазів, виконана Т-подібною. Новим у корисній моделі є те, що профіль виконаний у вигляді цілісної нероз'ємної деталі та додатково містить засіб кріплення бігунків для підвісних завіс. При цьому засіб кріплення бігунків для підвісних завіс виконаний у вигляді виступів, які створюють щонайменше один подовжній паз, а форма поперечного перерізу, щонайменше частки подовжніх пазів, виконана Т-подібною. Суть технічного рішення ілюструється кресленням, де наведений поперечний розріз профілю для монтажу натяжної стелі. Профіль для монтажу натяжної стелі 1(див. креслення) 1 UA 95679 U 5 10 15 20 25 30 35 виконаний у вигляді цілісної нероз'ємної деталі, включає основу 2, з ребрами 3, які створюють щонайменше одну відкриту порожнину 4, розташовану по всій довжині профілю 1. Порожнина 4 забезпечена засобом 5 закріплення облямовувань полотна 6 натяжної стелі. Профіль для монтажу натяжної стелі 1 має горизонтально розташований виступ 7, на якому розташований засіб 8 кріплень бігунків для підвісних завіс, який виконаний у вигляді принаймні двох виступів 9 і 10, щонайменше частки подовжніх пазів, виконана Т-подібною. Виступи 9 і 10 створюють паз для бігунків 11, на які закріплюють підвісні завіси 12. Відкрита порожнина 4 забезпечена будьяким відомим з рівня техніки засобом 5 закріплень облямовування полотна 6 натяжної стелі. Профіль для монтажу натяжної стелі 1 може бути забезпечений додатковою порожниною 13, яка розташована на горизонтально орієнтованому виступі 7 вздовж довжини профілю 1 та забезпечена будь-яким відомим з рівня техніки засобом 5 закріплень облямовування полотна 6 натяжної стелі. В разі наявності додаткової порожнини 13, профіль для монтажу натяжної стелі 1 може бути використаний для стикування облямовувань двох полотен натяжної стелі. Таке стикування облямовувань двох полотен натяжної стелі застосовують наприклад при діленні приміщення на функціональні зони шляхом відділення таких зон один від одного підвісними завісами. Засіб 8 кріплень бігунків 11 для підвісних завіс виконано у вигляді щонайменше одного подовжнього паза. Форма поперечного перерізу, щонайменше частки подовжніх пазів, виконана Т-подібною. Монтаж натяжної стелі за допомогою пристрою, що заявляється, здійснюють таким чином: На базову стелю 14 встановлюють будь-яким відомим способом профіль для монтажу натяжної стелі 1, наприклад за допомогою саморізів. Облямовування полотна 6 натяжної стелі заводять у відкриту порожнину 4 і фіксують в ній за допомогою засобу 5 закріплення полотна. За допомогою засобу 8 кріплення бігунків 11 для підвісних завіс встановлюють підвісні завіси 12. За рахунок простоти конструкції пристрою, що заявляється, обумовленої відсутністю стиків та збірних деталей, запропонований профіль для монтажу натяжної стелі 1 дозволяє одночасно здійснювати установку профілю для кріплення полотна натяжної стелі та засобу кріплення бігунків 8 для підвісних завіс 12, який є на ньому. Такий профіль можуть установлювати фахівці будь-якої кваліфікації, застосовуючи невелику кількість кріплення, не використовуючи спеціальний інструмент і устаткування. Пристрій, що заявляється, має високу міцність і стійкість до зовнішніх дій. Використання пристрою, що заявляється, дозволяє значно скоротити час, потрібний на суміжну установку натяжної стелі і підвісних завіс. Після закінчення монтажу пристрою, що заявляється, не залишається недекорованих елементів, які можна бачити. Використання пристрою, що заявляється, дозволяє скоротити час роботи, яку здійснюють безпосередньо на базовій стелі, що значно підвищує зручність і безпеку монтажу. Технічним результатом корисної моделі, що заявляється, є створення прихованого розміщення пазів для кріплення бігунків до підвісних завіс, а також зниження часу та трудомісткості монтажу підвісної стелі, обладнаної такими пазами. Корисна модель вирішує відразу декілька задач, які були неможливо вирішити до її появи, а саме здійснити кріплення натяжної стелі разом з розміщенням-підвісних завіс. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Профіль для монтажу натяжної стелі, що містить основу для кріплення до стелі та ребра різної довжини, які створюють щонайменше одну відкриту порожнину, забезпечену засобом закріплення облямовування полотна натяжної стелі, який відрізняється тим, що профіль виконаний у вигляді цілісної нероз'ємної деталі і додатково містить засіб кріплення бігунків для підвісних завіс. 2. Профіль для монтажу натяжної стелі за п. 1, який відрізняється тим, що засіб кріплення бігунків для підвісних завіс виконаний у вигляді виступів, які створюють щонайменше один подовжній паз. 3. Профіль для монтажу натяжної стелі за п. 2, який відрізняється тим, що форма поперечного перетину, щонайменше частки подовжніх пазів, виконана Т-подібною. 2 UA 95679 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
