Пелюшка з приймачем для збирання рідини

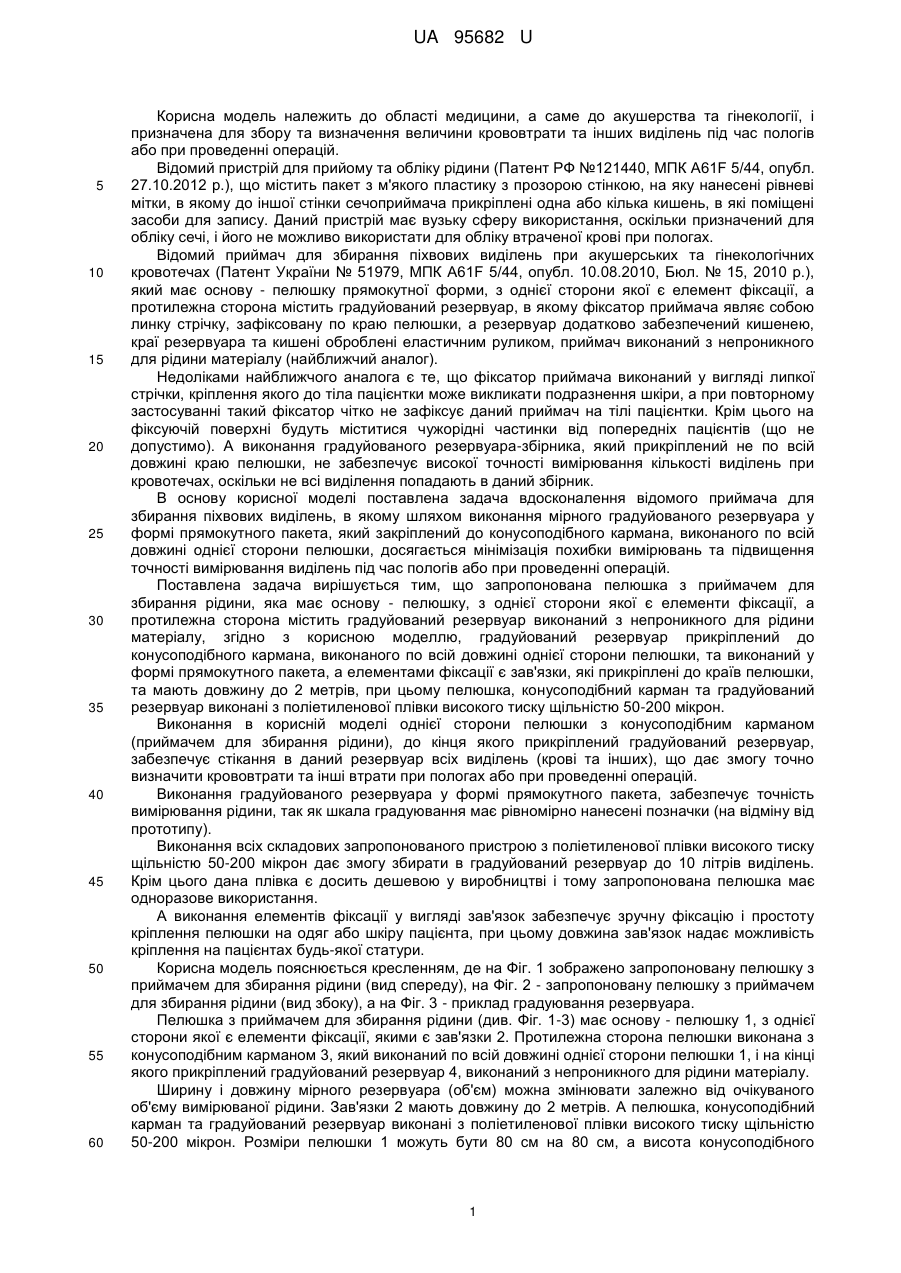

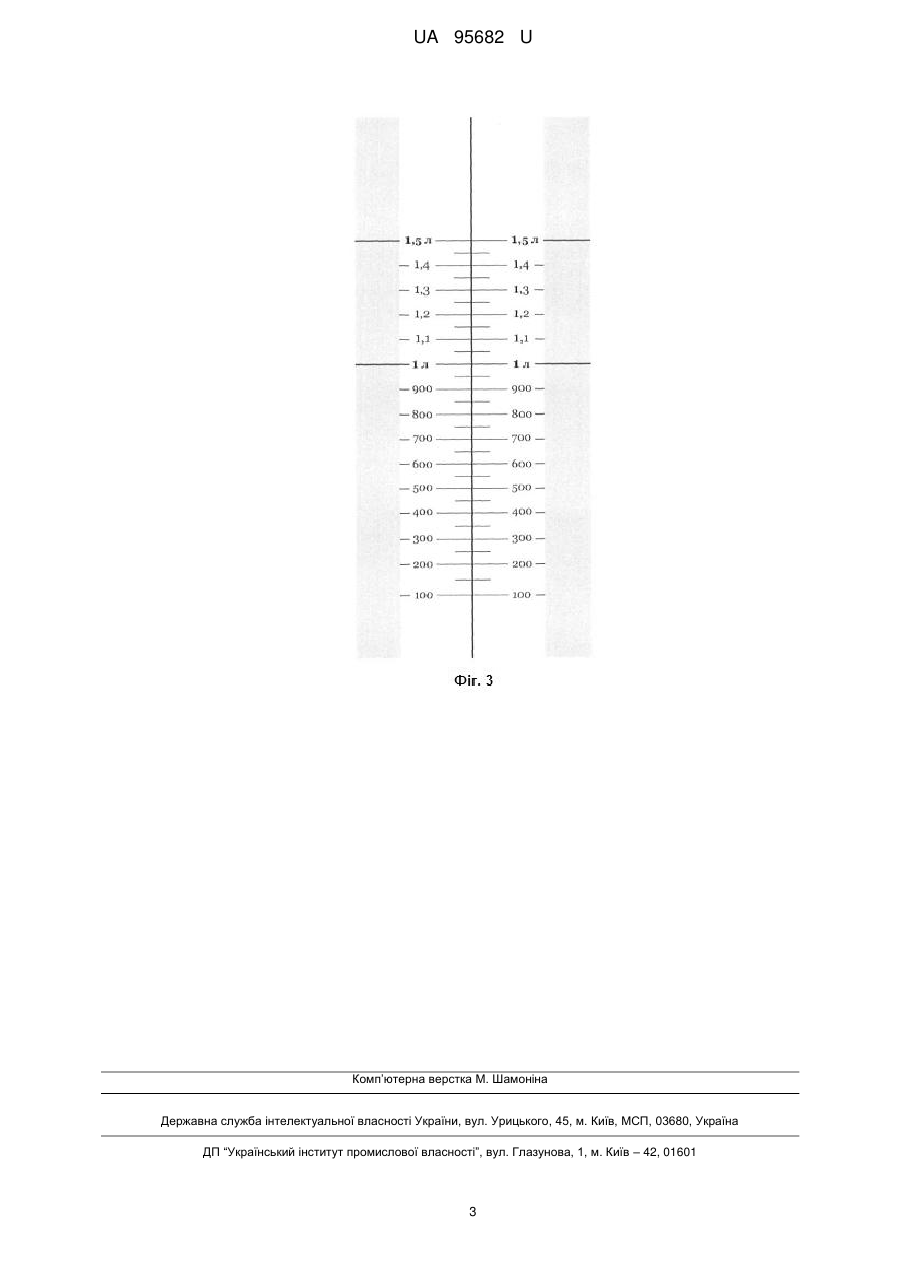

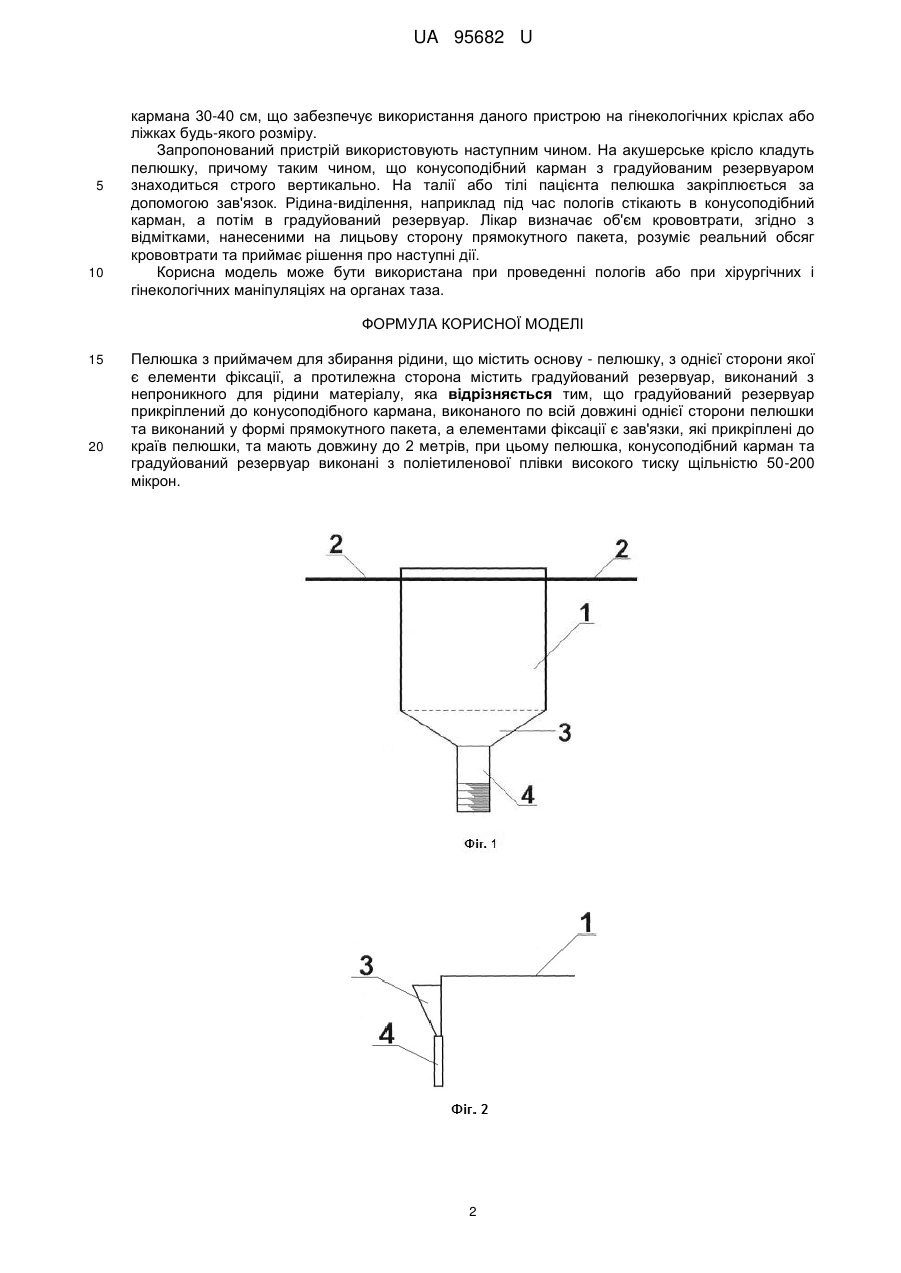

Реферат: UA 95682 U UA 95682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, а саме до акушерства та гінекології, і призначена для збору та визначення величини крововтрати та інших виділень під час пологів або при проведенні операцій. Відомий пристрій для прийому та обліку рідини (Патент РФ №121440, МПК A61F 5/44, опубл. 27.10.2012 p.), що містить пакет з м'якого пластику з прозорою стінкою, на яку нанесені рівневі мітки, в якому до іншої стінки сечоприймача прикріплені одна або кілька кишень, в які поміщені засоби для запису. Даний пристрій має вузьку сферу використання, оскільки призначений для обліку сечі, і його не можливо використати для обліку втраченої крові при пологах. Відомий приймач для збирання піхвових виділень при акушерських та гінекологічних кровотечах (Патент України № 51979, МПК A61F 5/44, опубл. 10.08.2010, Бюл. № 15, 2010 p.), який має основу - пелюшку прямокутної форми, з однієї сторони якої є елемент фіксації, а протилежна сторона містить градуйований резервуар, в якому фіксатор приймача являє собою линку стрічку, зафіксовану по краю пелюшки, а резервуар додатково забезпечений кишенею, краї резервуара та кишені оброблені еластичним руликом, приймач виконаний з непроникного для рідини матеріалу (найближчий аналог). Недоліками найближчого аналога є те, що фіксатор приймача виконаний у вигляді липкої стрічки, кріплення якого до тіла пацієнтки може викликати подразнення шкіри, а при повторному застосуванні такий фіксатор чітко не зафіксує даний приймач на тілі пацієнтки. Крім цього на фіксуючій поверхні будуть міститися чужорідні частинки від попередніх пацієнтів (що не допустимо). А виконання градуйованого резервуара-збірника, який прикріплений не по всій довжині краю пелюшки, не забезпечує високої точності вимірювання кількості виділень при кровотечах, оскільки не всі виділення попадають в даний збірник. В основу корисної моделі поставлена задача вдосконалення відомого приймача для збирання піхвових виділень, в якому шляхом виконання мірного градуйованого резервуара у формі прямокутного пакета, який закріплений до конусоподібного кармана, виконаного по всій довжині однієї сторони пелюшки, досягається мінімізація похибки вимірювань та підвищення точності вимірювання виділень під час пологів або при проведенні операцій. Поставлена задача вирішується тим, що запропонована пелюшка з приймачем для збирання рідини, яка має основу - пелюшку, з однієї сторони якої є елементи фіксації, а протилежна сторона містить градуйований резервуар виконаний з непроникного для рідини матеріалу, згідно з корисною моделлю, градуйований резервуар прикріплений до конусоподібного кармана, виконаного по всій довжині однієї сторони пелюшки, та виконаний у формі прямокутного пакета, а елементами фіксації є зав'язки, які прикріплені до країв пелюшки, та мають довжину до 2 метрів, при цьому пелюшка, конусоподібний карман та градуйований резервуар виконані з поліетиленової плівки високого тиску щільністю 50-200 мікрон. Виконання в корисній моделі однієї сторони пелюшки з конусоподібним карманом (приймачем для збирання рідини), до кінця якого прикріплений градуйований резервуар, забезпечує стікання в даний резервуар всіх виділень (крові та інших), що дає змогу точно визначити крововтрати та інші втрати при пологах або при проведенні операцій. Виконання градуйованого резервуара у формі прямокутного пакета, забезпечує точність вимірювання рідини, так як шкала градуювання має рівномірно нанесені позначки (на відміну від прототипу). Виконання всіх складових запропонованого пристрою з поліетиленової плівки високого тиску щільністю 50-200 мікрон дає змогу збирати в градуйований резервуар до 10 літрів виділень. Крім цього дана плівка є досить дешевою у виробництві і тому запропонована пелюшка має одноразове використання. А виконання елементів фіксації у вигляді зав'язок забезпечує зручну фіксацію і простоту кріплення пелюшки на одяг або шкіру пацієнта, при цьому довжина зав'язок надає можливість кріплення на пацієнтах будь-якої статури. Корисна модель пояснюється кресленням, де на Фіг. 1 зображено запропоновану пелюшку з приймачем для збирання рідини (вид спереду), на Фіг. 2 - запропоновану пелюшку з приймачем для збирання рідини (вид збоку), а на Фіг. 3 - приклад градуювання резервуара. Пелюшка з приймачем для збирання рідини (див. Фіг. 1-3) має основу - пелюшку 1, з однієї сторони якої є елементи фіксації, якими є зав'язки 2. Протилежна сторона пелюшки виконана з конусоподібним карманом 3, який виконаний по всій довжині однієї сторони пелюшки 1, і на кінці якого прикріплений градуйований резервуар 4, виконаний з непроникного для рідини матеріалу. Ширину і довжину мірного резервуара (об'єм) можна змінювати залежно від очікуваного об'єму вимірюваної рідини. Зав'язки 2 мають довжину до 2 метрів. А пелюшка, конусоподібний карман та градуйований резервуар виконані з поліетиленової плівки високого тиску щільністю 50-200 мікрон. Розміри пелюшки 1 можуть бути 80 см на 80 см, а висота конусоподібного 1 UA 95682 U 5 10 кармана 30-40 см, що забезпечує використання даного пристрою на гінекологічних кріслах або ліжках будь-якого розміру. Запропонований пристрій використовують наступним чином. На акушерське крісло кладуть пелюшку, причому таким чином, що конусоподібний карман з градуйованим резервуаром знаходиться строго вертикально. На талії або тілі пацієнта пелюшка закріплюється за допомогою зав'язок. Рідина-виділення, наприклад під час пологів стікають в конусоподібний карман, а потім в градуйований резервуар. Лікар визначає об'єм крововтрати, згідно з відмітками, нанесеними на лицьову сторону прямокутного пакета, розуміє реальний обсяг крововтрати та приймає рішення про наступні дії. Корисна модель може бути використана при проведенні пологів або при хірургічних і гінекологічних маніпуляціях на органах таза. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пелюшка з приймачем для збирання рідини, що містить основу - пелюшку, з однієї сторони якої є елементи фіксації, а протилежна сторона містить градуйований резервуар, виконаний з непроникного для рідини матеріалу, яка відрізняється тим, що градуйований резервуар прикріплений до конусоподібного кармана, виконаного по всій довжині однієї сторони пелюшки та виконаний у формі прямокутного пакета, а елементами фіксації є зав'язки, які прикріплені до країв пелюшки, та мають довжину до 2 метрів, при цьому пелюшка, конусоподібний карман та градуйований резервуар виконані з поліетиленової плівки високого тиску щільністю 50-200 мікрон. 2 UA 95682 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
