Спосіб виконання покрівлі “чистий дах”

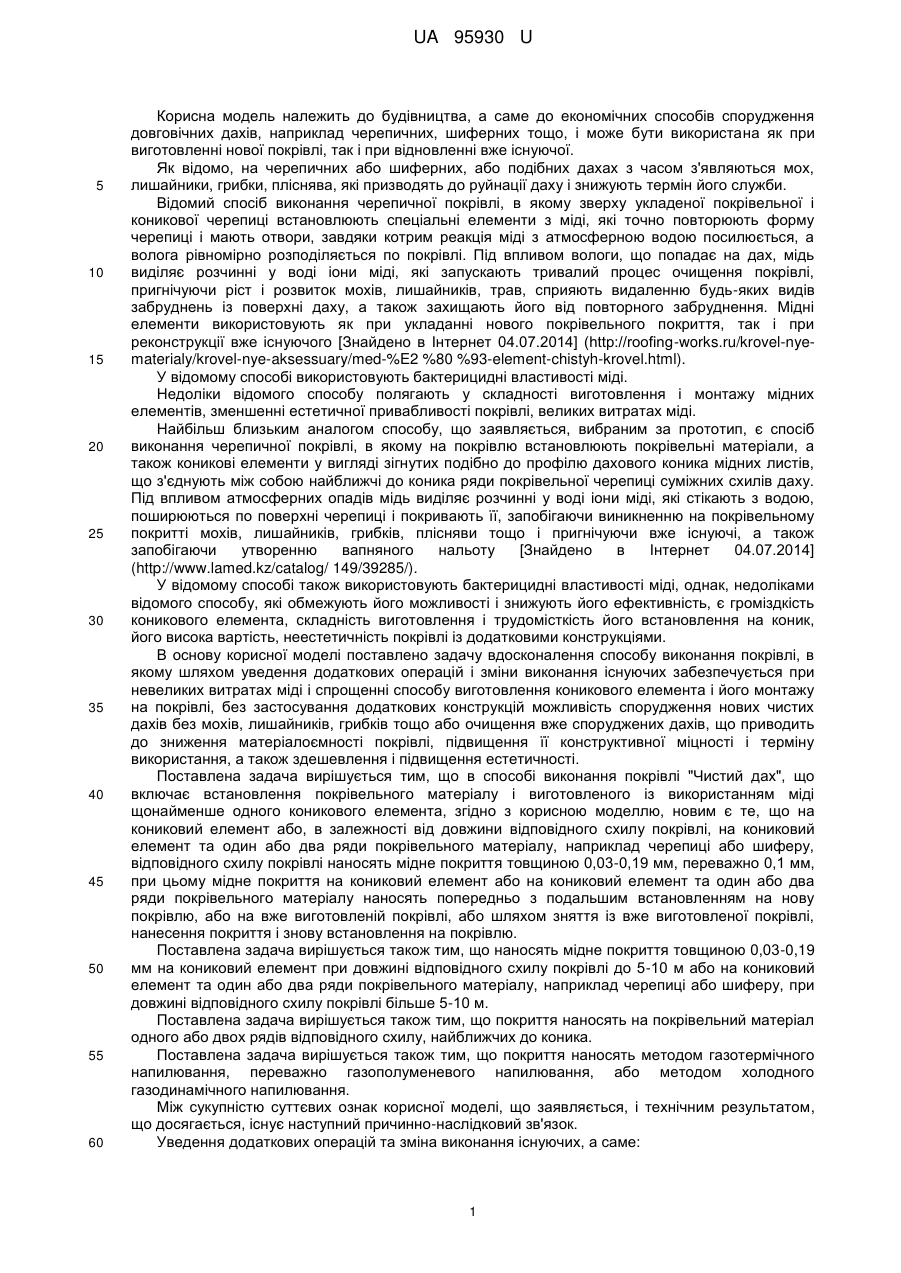

Реферат: UA 95930 U UA 95930 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до економічних способів спорудження довговічних дахів, наприклад черепичних, шиферних тощо, і може бути використана як при виготовленні нової покрівлі, так і при відновленні вже існуючої. Як відомо, на черепичних або шиферних, або подібних дахах з часом з'являються мох, лишайники, грибки, пліснява, які призводять до руйнації даху і знижують термін його служби. Відомий спосіб виконання черепичної покрівлі, в якому зверху укладеної покрівельної і коникової черепиці встановлюють спеціальні елементи з міді, які точно повторюють форму черепиці і мають отвори, завдяки котрим реакція міді з атмосферною водою посилюється, а волога рівномірно розподіляється по покрівлі. Під впливом вологи, що попадає на дах, мідь виділяє розчинні у воді іони міді, які запускають тривалий процес очищення покрівлі, пригнічуючи ріст і розвиток мохів, лишайників, трав, сприяють видаленню будь-яких видів забруднень із поверхні даху, а також захищають його від повторного забруднення. Мідні елементи використовують як при укладанні нового покрівельного покриття, так і при реконструкції вже існуючого [Знайдено в Інтернет 04.07.2014] (http://roofing-works.ru/krovel-nyematerialy/krovel-nye-aksessuary/med-%E2 %80 %93-element-chistyh-krovel.html). У відомому способі використовують бактерицидні властивості міді. Недоліки відомого способу полягають у складності виготовлення і монтажу мідних елементів, зменшенні естетичної привабливості покрівлі, великих витратах міді. Найбільш близьким аналогом способу, що заявляється, вибраним за прототип, є спосіб виконання черепичної покрівлі, в якому на покрівлю встановлюють покрівельні матеріали, а також коникові елементи у вигляді зігнутих подібно до профілю дахового коника мідних листів, що з'єднують між собою найближчі до коника ряди покрівельної черепиці суміжних схилів даху. Під впливом атмосферних опадів мідь виділяє розчинні у воді іони міді, які стікають з водою, поширюються по поверхні черепиці і покривають її, запобігаючи виникненню на покрівельному покритті мохів, лишайників, грибків, плісняви тощо і пригнічуючи вже існуючі, а також запобігаючи утворенню вапняного нальоту [Знайдено в Інтернет 04.07.2014] (http://www.lamed.kz/catalog/ 149/39285/). У відомому способі також використовують бактерицидні властивості міді, однак, недоліками відомого способу, які обмежують його можливості і знижують його ефективність, є громіздкість коникового елемента, складність виготовлення і трудомісткість його встановлення на коник, його висока вартість, неестетичність покрівлі із додатковими конструкціями. В основу корисної моделі поставлено задачу вдосконалення способу виконання покрівлі, в якому шляхом уведення додаткових операцій і зміни виконання існуючих забезпечується при невеликих витратах міді і спрощенні способу виготовлення коникового елемента і його монтажу на покрівлі, без застосування додаткових конструкцій можливість спорудження нових чистих дахів без мохів, лишайників, грибків тощо або очищення вже споруджених дахів, що приводить до зниження матеріалоємності покрівлі, підвищення її конструктивної міцності і терміну використання, а також здешевлення і підвищення естетичності. Поставлена задача вирішується тим, що в способі виконання покрівлі "Чистий дах", що включає встановлення покрівельного матеріалу і виготовленого із використанням міді щонайменше одного коникового елемента, згідно з корисною моделлю, новим є те, що на кониковий елемент або, в залежності від довжини відповідного схилу покрівлі, на кониковий елемент та один або два ряди покрівельного матеріалу, наприклад черепиці або шиферу, відповідного схилу покрівлі наносять мідне покриття товщиною 0,03-0,19 мм, переважно 0,1 мм, при цьому мідне покриття на кониковий елемент або на кониковий елемент та один або два ряди покрівельного матеріалу наносять попередньо з подальшим встановленням на нову покрівлю, або на вже виготовленій покрівлі, або шляхом зняття із вже виготовленої покрівлі, нанесення покриття і знову встановлення на покрівлю. Поставлена задача вирішується також тим, що наносять мідне покриття товщиною 0,03-0,19 мм на кониковий елемент при довжині відповідного схилу покрівлі до 5-10 м або на кониковий елемент та один або два ряди покрівельного матеріалу, наприклад черепиці або шиферу, при довжині відповідного схилу покрівлі більше 5-10 м. Поставлена задача вирішується також тим, що покриття наносять на покрівельний матеріал одного або двох рядів відповідного схилу, найближчих до коника. Поставлена задача вирішується також тим, що покриття наносять методом газотермічного напилювання, переважно газополуменевого напилювання, або методом холодного газодинамічного напилювання. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Уведення додаткових операцій та зміна виконання існуючих, а саме: 1 UA 95930 U 5 10 15 20 25 30 35 40 45 50 55 нанесення мідного покриття на кониковий елемент або, в залежності від довжини відповідного схилу покрівлі, на кониковий елемент та один або два ряди покрівельного матеріалу, наприклад черепиці або шиферу, відповідного схилу покрівлі; нанесення мідного покриття товщиною 0,03-0,19 мм, переважно 0,1 мм; нанесення мідного покриття на кониковий елемент або на кониковий елемент та один або два ряди покрівельного матеріалу попередньо з подальшим встановленням на нову покрівлю, або на вже виготовленій покрівлі, або шляхом зняття із вже виготовленої покрівлі, нанесення покриття і знову встановлення на покрівлю; у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує нанесення тонкого шару міді на поверхню зазвичай застосовуваних конструктивних елементів покрівлі практично без зміни їх форми, розмірів, зовнішнього вигляду і без зміни зазвичай застосовуваної технології їх укладання на даху. При цьому так само, як і у прототипі, досягається запобігання виникненню на покрівлі мохів, лишайників, грибків, плісняви тощо і пригнічення вже існуючих, але, на відміну від прототипу, не застосовуються додаткові конструктивні елементи, виготовлені з дорогого металу міді, а витрачається тільки невелика її кількість на тонке покриття, не постає проблема закріплення додаткового елемента на попередньо встановленому кониковому елементі і, відповідно, конструктивної міцності всієї покрівлі, не погіршується зовнішній вигляд даху. Таким чином, технічний результат полягає у підвищенні ефективності і здешевленні способу, спрощенні виготовлення елементів конструкції і їх монтажу, значному зменшенні витрат дорогої міді, зниженні матеріалоємності покрівлі, зміцненні конструкції в цілому, підвищенні терміну служби всієї, в т.ч. спочатку не покритої міддю, покрівлі та її естетичності при забезпеченні запобігання виникненню на нових покрівлях мохів, лишайників, грибків, плісняви тощо і пригнічення вже існуючих на старих. Спосіб виконання покрівлі "Чистий дах" у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, здійснюють таким чином. При спорудженні покрівлі за будь-якою відомою технологією на схили даху (може бути односхилий, двосхилий дах, вальмовий, шатровий тощо) укладають покрівельний матеріал, яким можуть бути черепиця (керамічна, бетонна, цементно-піщана, пластикова, полімер-піщана тощо), шифер (азбестоцементні листи, плитки) або інше, а на коник – коникові елементи, якими може бути коникова черепиця відповідної форми або інше. При цьому попередньо на кониковий елемент, що не містить на поверхні міді, при довжині відповідного схилу покрівлі до 5-10 м або на кониковий елемент та один або два ряди покрівельного матеріалу, що не містять на поверхні міді, відповідного схилу, при довжині цього схилу покрівлі більше 5-10 м наносять мідне покриття товщиною 0,03-0,19 мм, переважно 0,1 мм, методом газотермічного напилювання, переважно газополум'яного напилювання, або методом холодного газодинамічного напилювання. При нанесенні мідного покриття також враховують розташування відповідного схилу покрівлі: при розташуванні на сонячній, наприклад південній, стороні мідним покриттям покривають кониковий елемент, а при розташуванні з тіньового боку, наприклад на північній стороні, або в тіні дерев тощо покривають кониковий елемент та один або два ряди покрівельного матеріалу відповідного схилу. Ряди покрівельного матеріалу покрівельного покриття, на які наносять мідне покриття, розташовані або найближче до коника (наприклад, підконикова черепиця), або у середній частині схилу, або один ряд найближче до коника, а другий – у середній частині. Для нанесення мідного покриття обирають ряд або ряди покрівельного матеріалу таким чином, щоб під впливом атмосферних опадів виділені міддю розчинні у воді іони міді, які стікають з водою по схилах з покритих міддю коникового елемента та ряду або рядів покрівельного матеріалу, охоплювали (омивали) усі поверхні покрівельного матеріалу покрівлі. У випадку відновлення вже збудованого даху покриття на кониковий елемент або на кониковий елемент та один або два ряди покрівельного матеріалу наносять або безпосередньо на покрівлі, застосовуючи відповідне обладнання, наприклад для газополуменевого напилювання, або зазначені елементи знімають, наносять на них покриття і знов монтують на покрівлю. При цьому застосування газополуменевого напилювання не потребує додаткової спеціальної обробки або очищення напилюваної поверхні. Після нанесення мідного покриття, насамперед на найвище розташований елемент конструкції – кониковий елемент, під впливом атмосферних опадів мідь виділяє розчинні у воді іони міді, які стікають з водою по схилах, поширюються по поверхні покрівельного матеріалу і покривають усю покрівлю, запобігаючи виникненню на ній мохів, лишайників, грибків, плісняви, трав тощо і пригнічуючи вже існуючі, а також запобігаючи утворенню вапняного нальоту, 2 UA 95930 U 5 сприяють видаленню будь-яких видів забруднень із поверхні даху, а також захищають його від повторного забруднення. Таким чином, заявлений спосіб дозволяє без великих витрат, без застосування складних і тривалих технологій довгий час підтримувати дах у первісному чистому естетичному вигляді як при спорудженні нових дахів, так і при реконструкції або відновлюванні вже збудованих, при забезпеченні не тільки чистоти і естетичності, а і міцності і довговічності покрівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Спосіб виконання покрівлі, що включає встановлення покрівельного матеріалу і виготовленого із використанням міді щонайменше одного коникового елемента, який відрізняється тим, що на кониковий елемент або, в залежності від довжини відповідного схилу покрівлі, на кониковий елемент та один або два ряди покрівельного матеріалу, наприклад черепиці або шиферу, наносять мідне покриття товщиною 0,03-0,19 мм, переважно 0,1 мм, при цьому мідне покриття на кониковий елемент або на кониковий елемент та один або два ряди покрівельного матеріалу наносять попередньо з подальшим встановленням на нову покрівлю, або на вже виготовленій покрівлі, або шляхом зняття із вже виготовленої покрівлі, нанесення покриття і знову встановлення на покрівлю. 2. Спосіб за п. 1, який відрізняється тим, що наносять мідне покриття товщиною 0,03-0,19 мм на кониковий елемент при довжині відповідного схилу покрівлі до 5-10 м або на кониковий елемент та один або два ряди покрівельного матеріалу, наприклад черепиці або шиферу, при довжині відповідного схилу покрівлі більше 5-10 м. 3. Спосіб за п. 1, який відрізняється тим, що покриття наносять на покрівельний матеріал одного або двох рядів відповідного схилу, найближчих до коника. 4. Спосіб за п. 1 або 2, який відрізняється тим, що покриття наносять методом газотермічного напилювання, переважно газополуменевого напилювання, або методом холодного газодинамічного напилювання. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
