Розкрійна машина

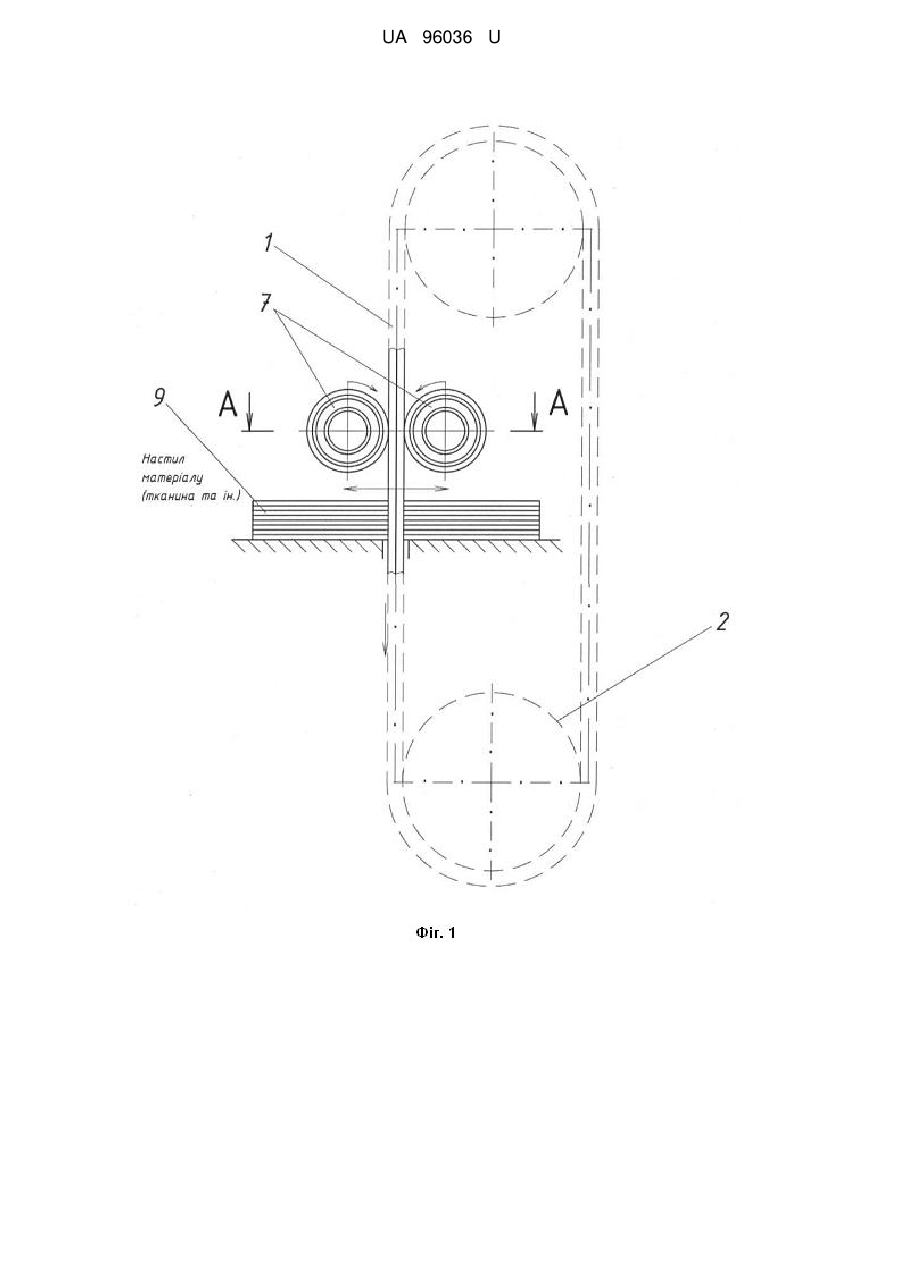

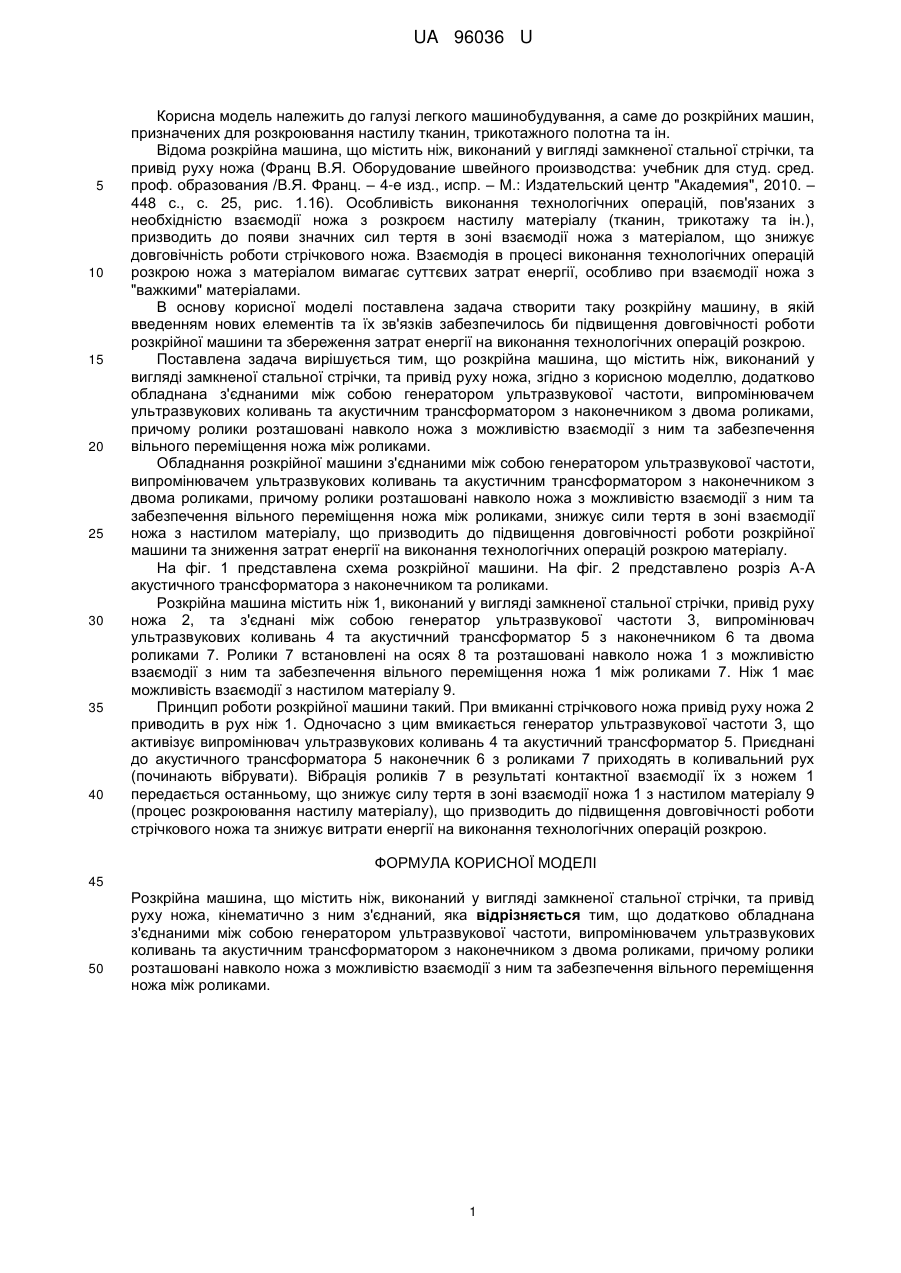

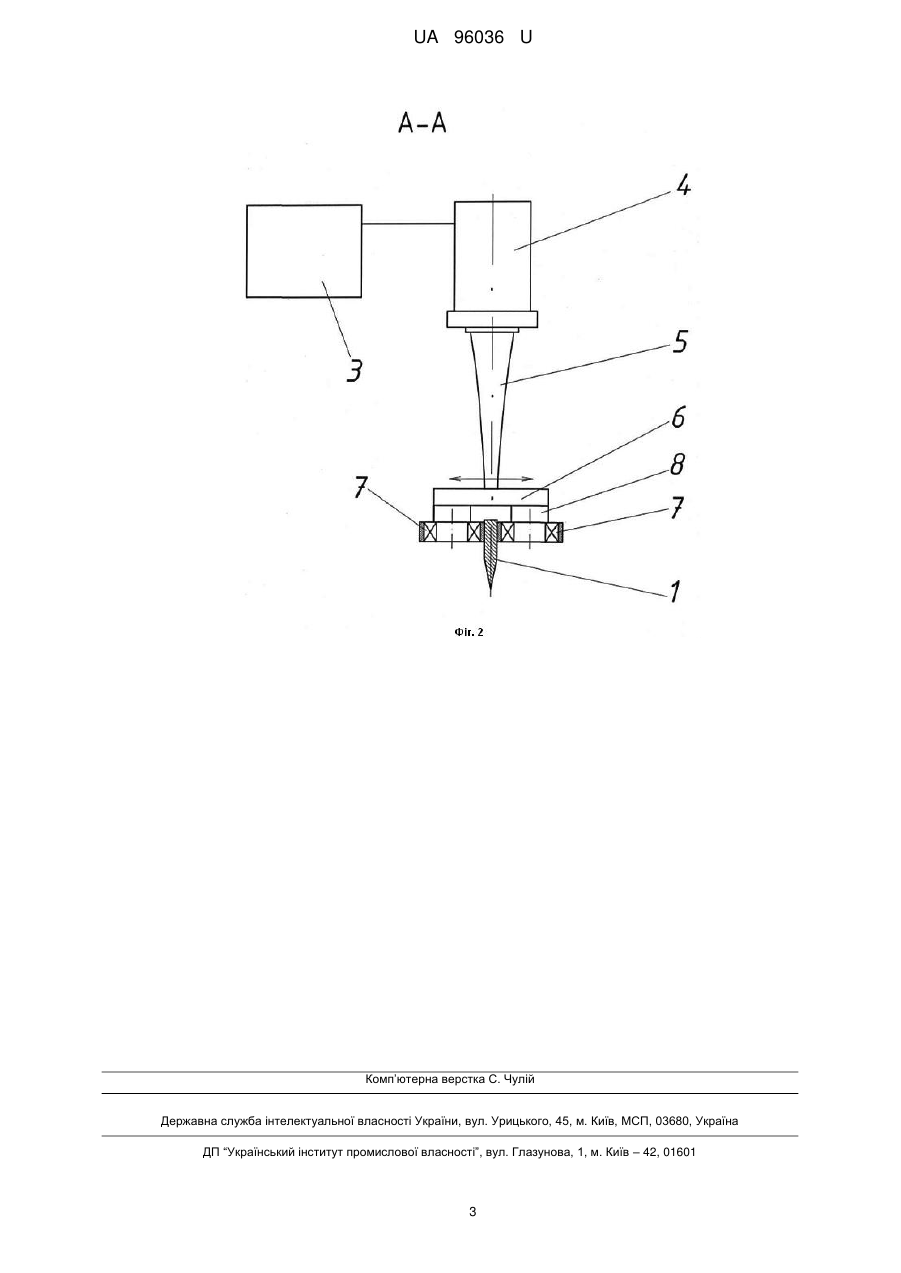

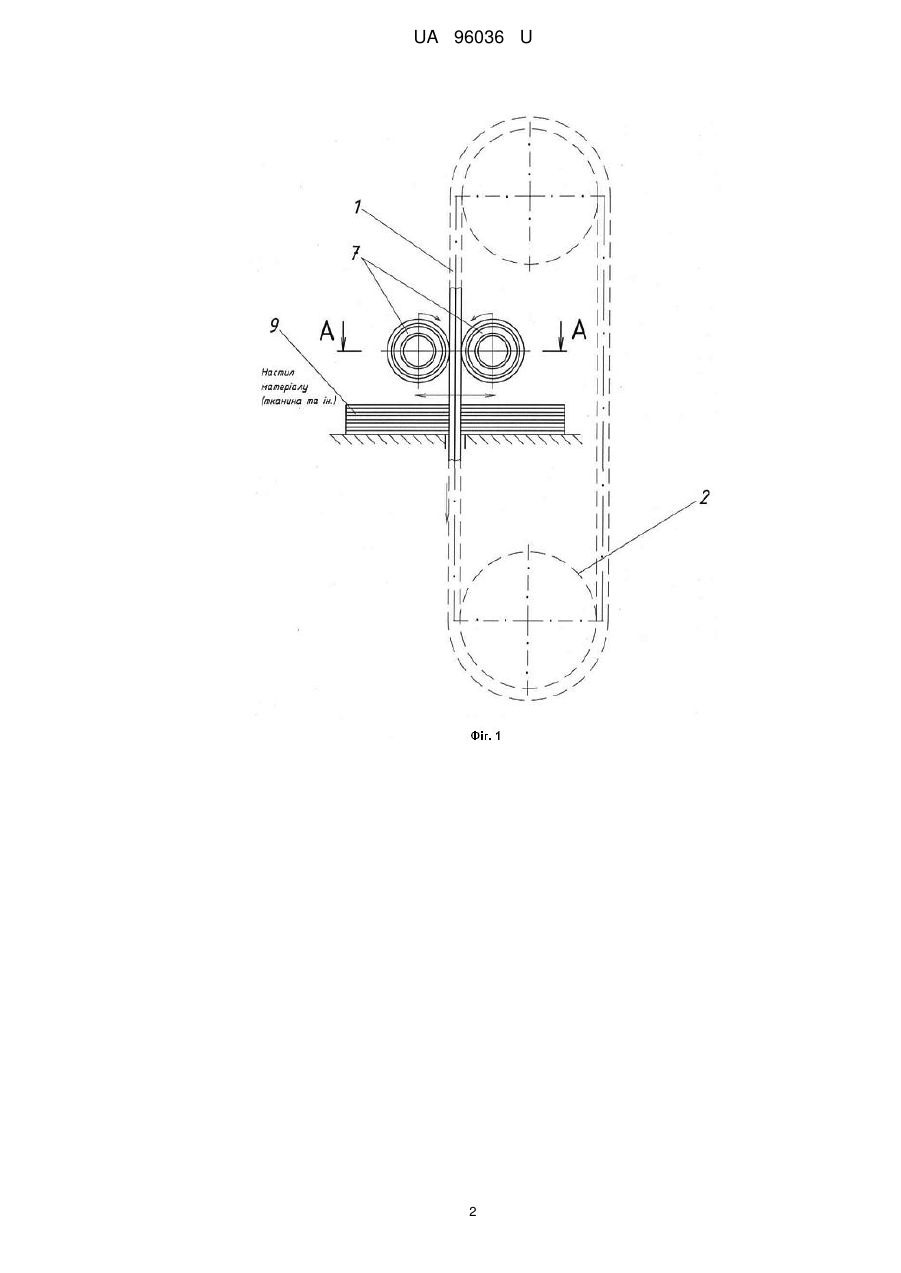

Реферат: Розкрійна машина містить ніж, виконаний у вигляді замкненої стальної стрічки, та привід руху ножа, кінематично з ним з'єднаний. Додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами. При цьому ролики розташовані навколо ножа з можливістю взаємодії з ним та забезпечення вільного переміщення ножа між роликами. UA 96036 U (54) РОЗКРІЙНА МАШИНА UA 96036 U UA 96036 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до розкрійних машин, призначених для розкроювання настилу тканин, трикотажного полотна та ін. Відома розкрійна машина, що містить ніж, виконаний у вигляді замкненої стальної стрічки, та привід руху ножа (Франц В.Я. Оборудование швейного производства: учебник для студ. сред. проф. образования /В.Я. Франц. – 4-е изд., испр. – М.: Издательский центр "Академия", 2010. – 448 с., с. 25, рис. 1.16). Особливість виконання технологічних операцій, пов'язаних з необхідністю взаємодії ножа з розкроєм настилу матеріалу (тканин, трикотажу та ін.), призводить до появи значних сил тертя в зоні взаємодії ножа з матеріалом, що знижує довговічність роботи стрічкового ножа. Взаємодія в процесі виконання технологічних операцій розкрою ножа з матеріалом вимагає суттєвих затрат енергії, особливо при взаємодії ножа з "важкими" матеріалами. В основу корисної моделі поставлена задача створити таку розкрійну машину, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи розкрійної машини та збереження затрат енергії на виконання технологічних операцій розкрою. Поставлена задача вирішується тим, що розкрійна машина, що містить ніж, виконаний у вигляді замкненої стальної стрічки, та привід руху ножа, згідно з корисною моделлю, додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами, причому ролики розташовані навколо ножа з можливістю взаємодії з ним та забезпечення вільного переміщення ножа між роликами. Обладнання розкрійної машини з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами, причому ролики розташовані навколо ножа з можливістю взаємодії з ним та забезпечення вільного переміщення ножа між роликами, знижує сили тертя в зоні взаємодії ножа з настилом матеріалу, що призводить до підвищення довговічності роботи розкрійної машини та зниження затрат енергії на виконання технологічних операцій розкрою матеріалу. На фіг. 1 представлена схема розкрійної машини. На фіг. 2 представлено розріз А-А акустичного трансформатора з наконечником та роликами. Розкрійна машина містить ніж 1, виконаний у вигляді замкненої стальної стрічки, привід руху ножа 2, та з'єднані між собою генератор ультразвукової частоти 3, випромінювач ультразвукових коливань 4 та акустичний трансформатор 5 з наконечником 6 та двома роликами 7. Ролики 7 встановлені на осях 8 та розташовані навколо ножа 1 з можливістю взаємодії з ним та забезпечення вільного переміщення ножа 1 між роликами 7. Ніж 1 має можливість взаємодії з настилом матеріалу 9. Принцип роботи розкрійної машини такий. При вмиканні стрічкового ножа привід руху ножа 2 приводить в рух ніж 1. Одночасно з цим вмикається генератор ультразвукової частоти 3, що активізує випромінювач ультразвукових коливань 4 та акустичний трансформатор 5. Приєднані до акустичного трансформатора 5 наконечник 6 з роликами 7 приходять в коливальний рух (починають вібрувати). Вібрація роликів 7 в результаті контактної взаємодії їх з ножем 1 передається останньому, що знижує силу тертя в зоні взаємодії ножа 1 з настилом матеріалу 9 (процес розкроювання настилу матеріалу), що призводить до підвищення довговічності роботи стрічкового ножа та знижує витрати енергії на виконання технологічних операцій розкрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Розкрійна машина, що містить ніж, виконаний у вигляді замкненої стальної стрічки, та привід руху ножа, кінематично з ним з'єднаний, яка відрізняється тим, що додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами, причому ролики розташовані навколо ножа з можливістю взаємодії з ним та забезпечення вільного переміщення ножа між роликами. 1 UA 96036 U 2 UA 96036 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
