Швейна машина

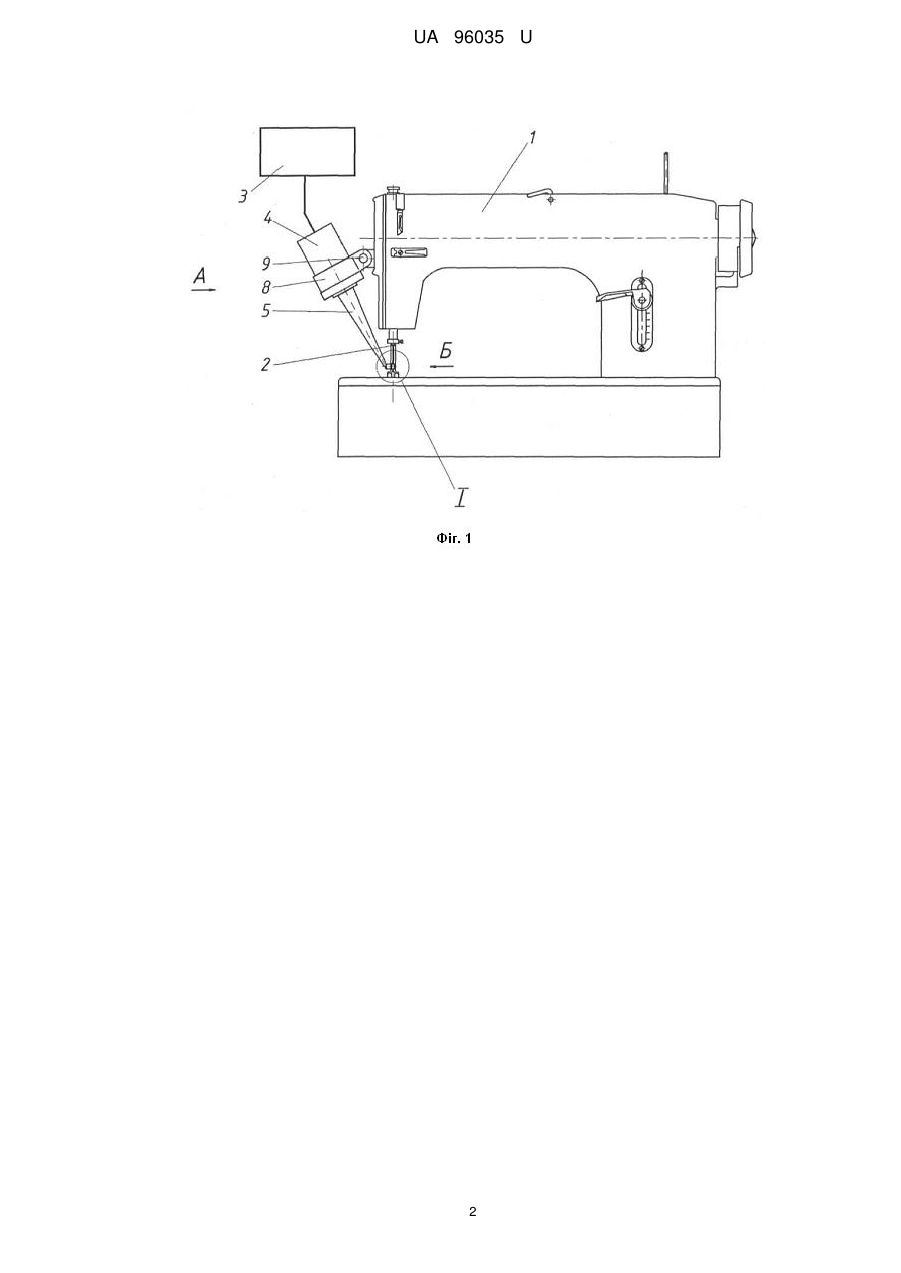

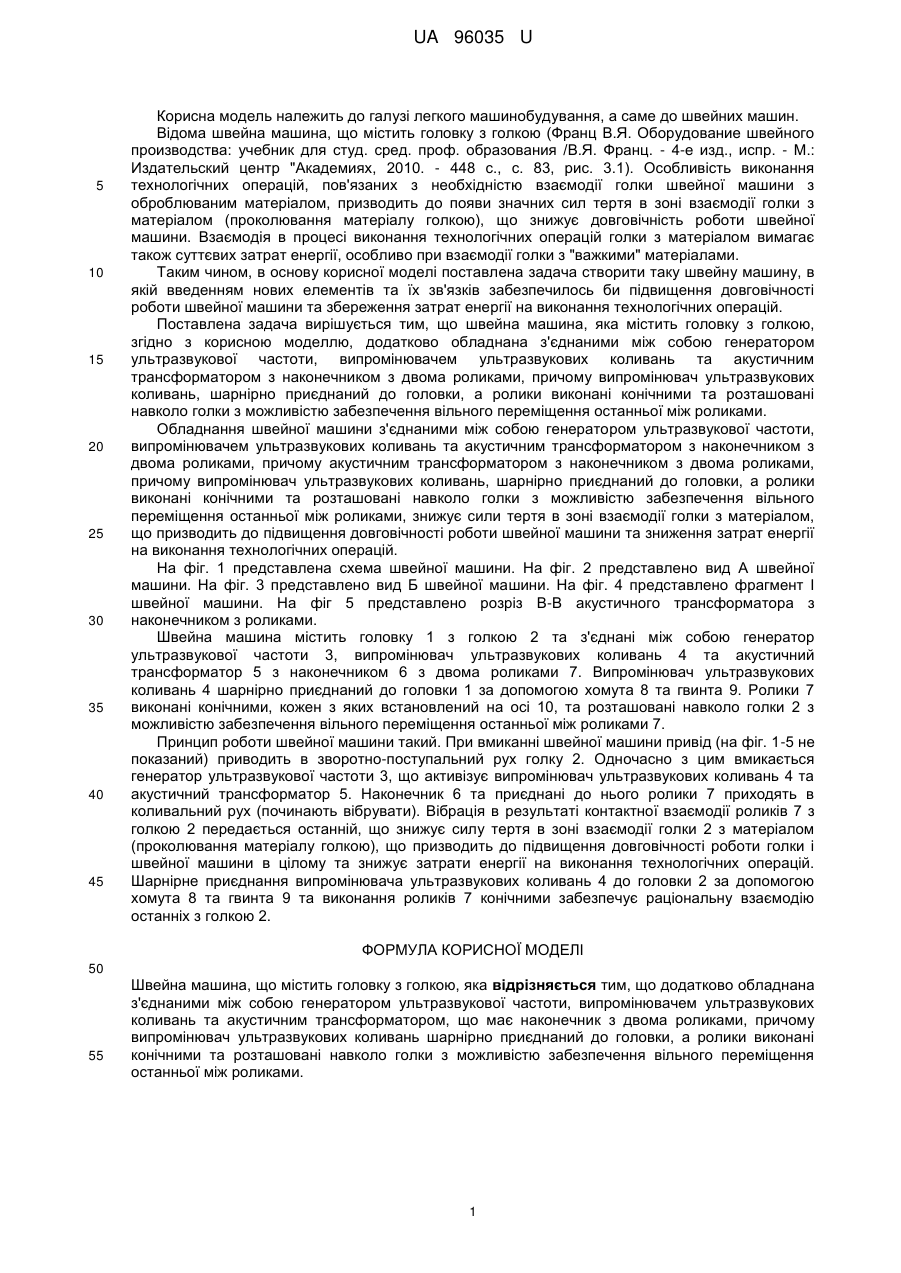

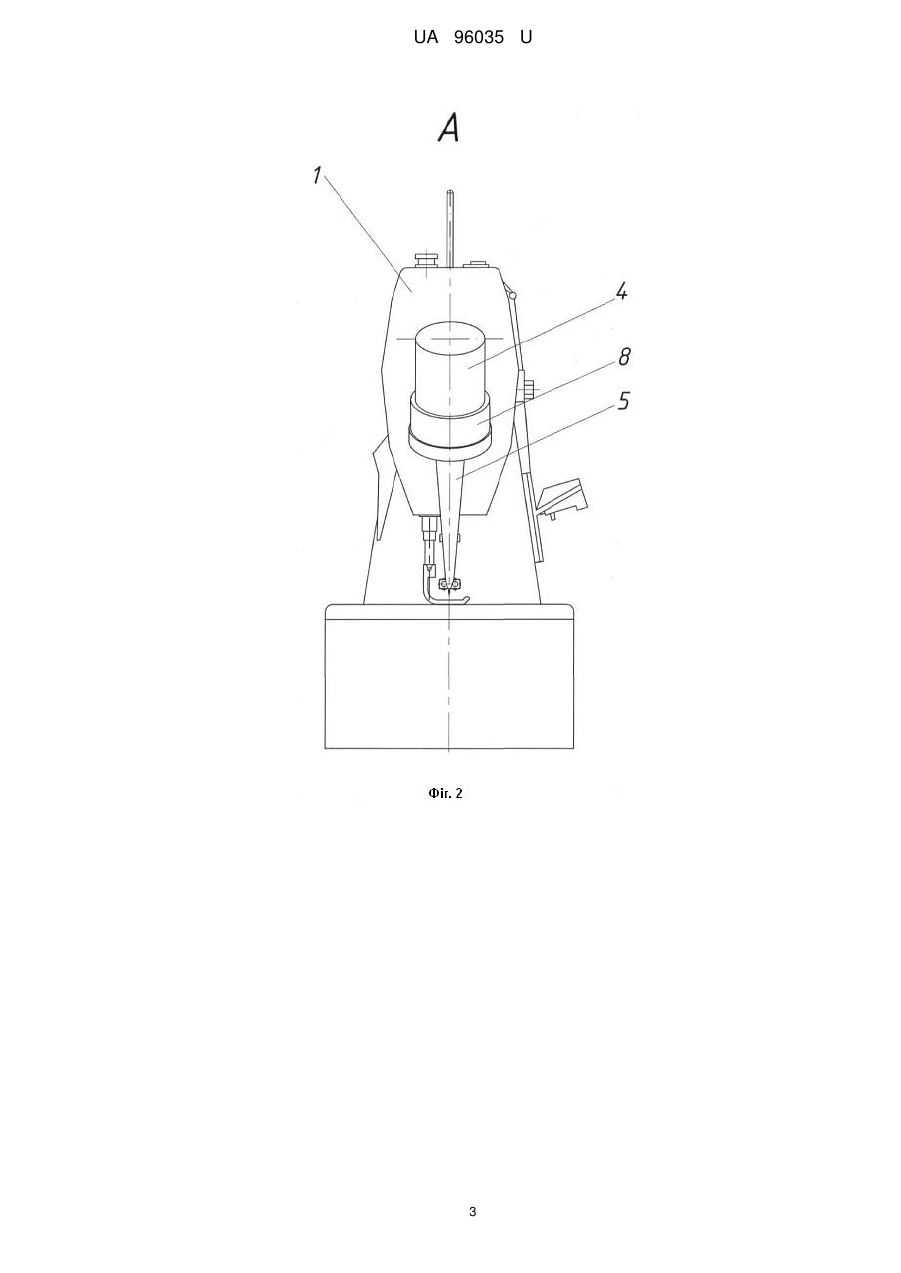

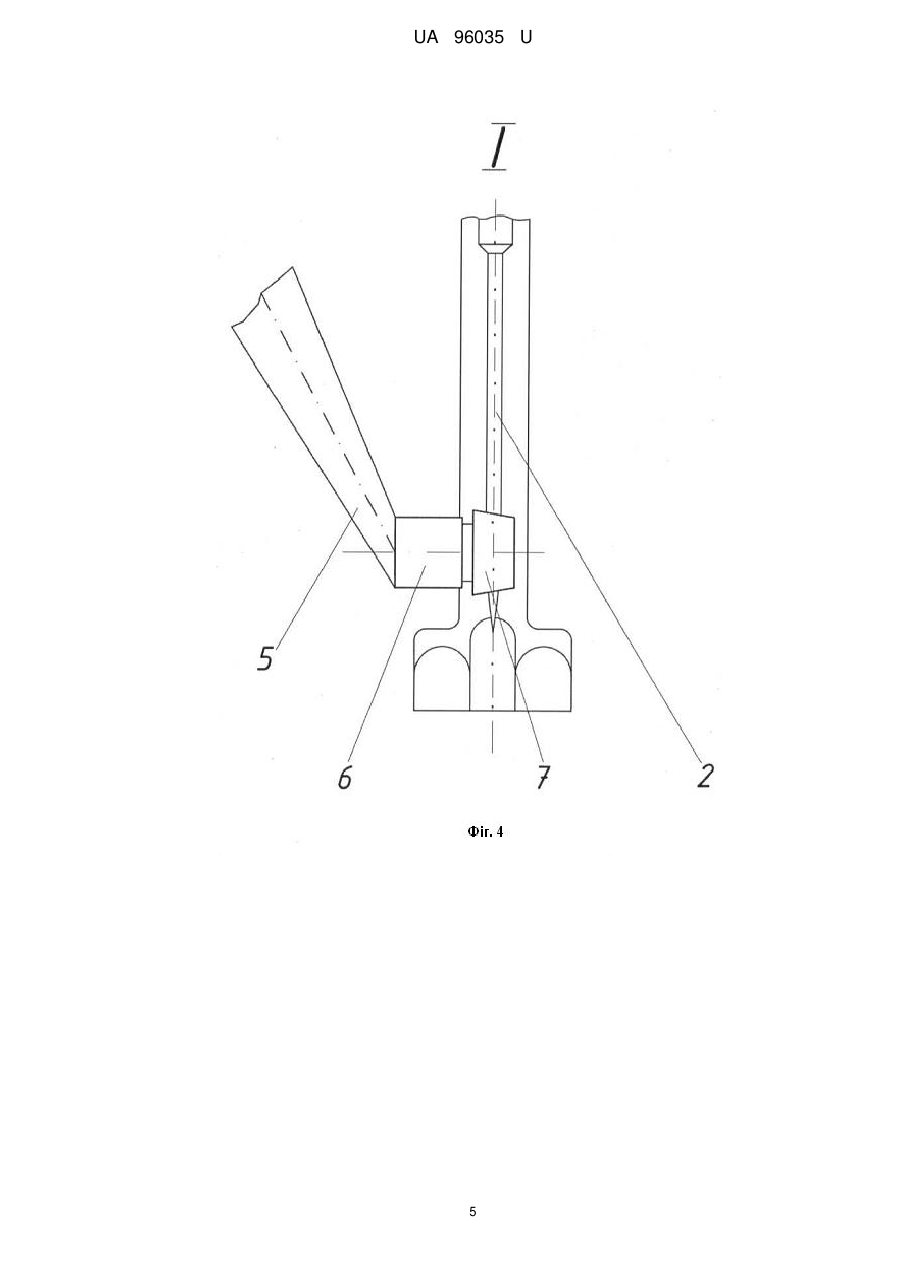

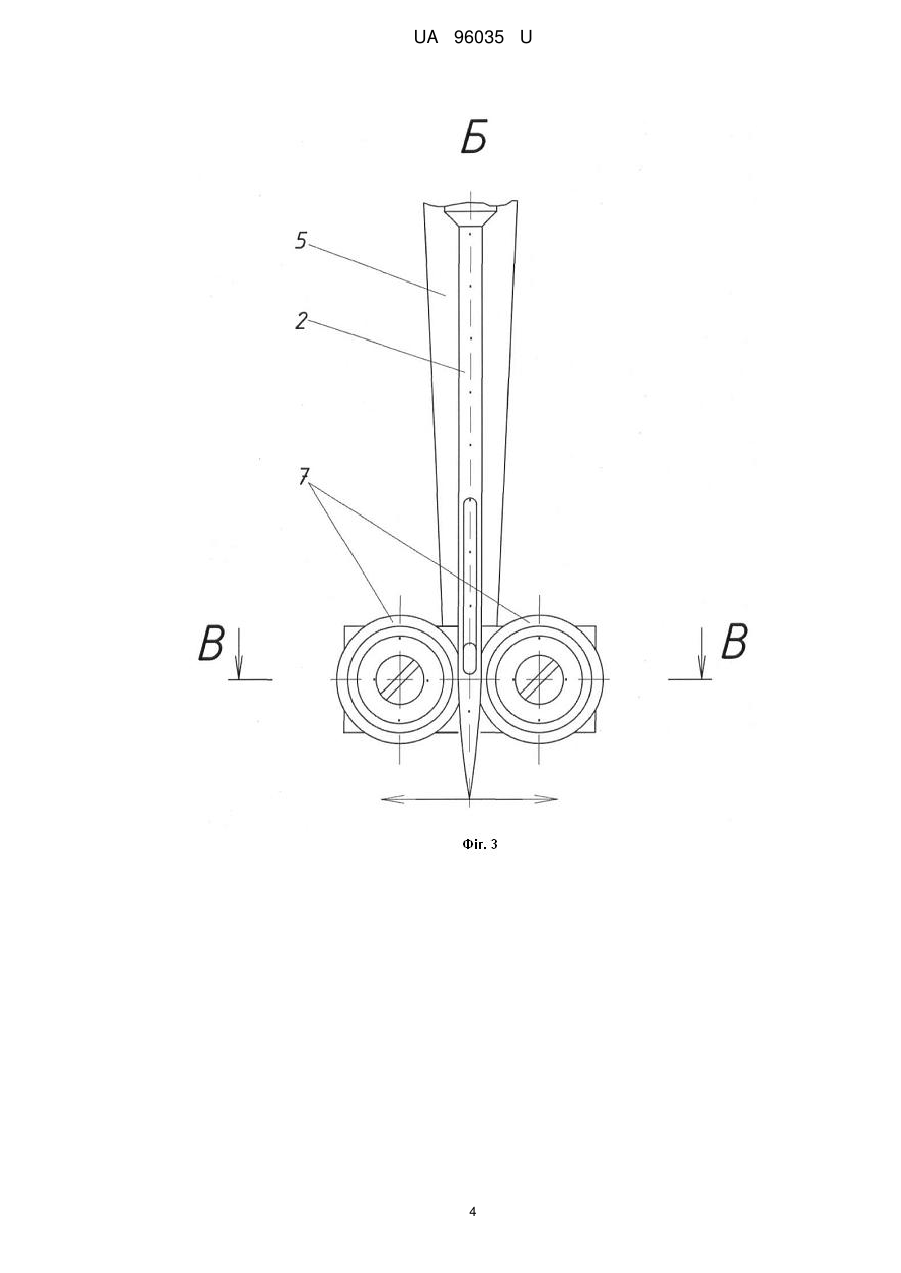

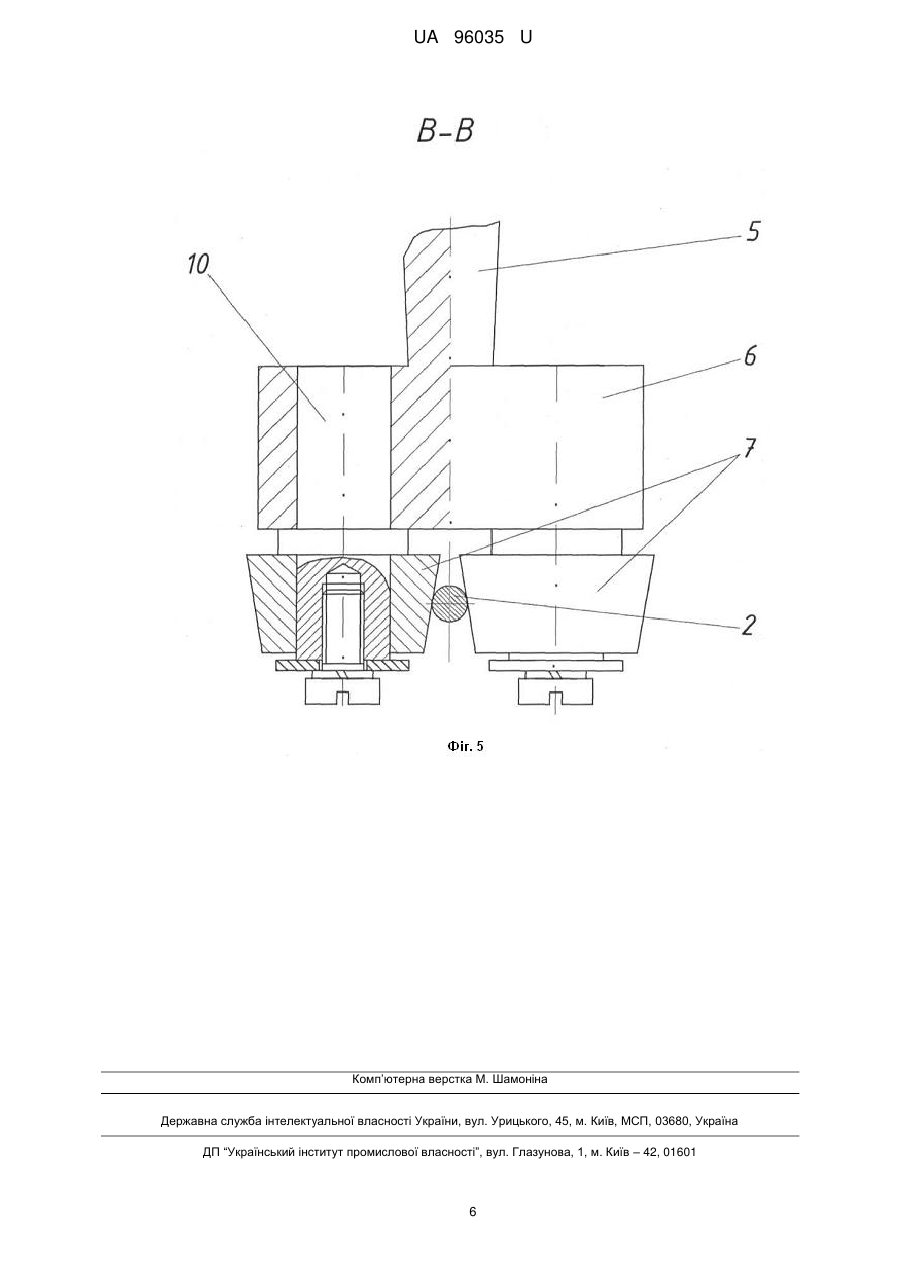

Реферат: Швейна машина містить головку з голкою і додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором, що має наконечник з двома роликами. Випромінювач ультразвукових коливань шарнірно приєднаний до головки, а ролики виконані конічними та розташовані навколо голки з можливістю забезпечення вільного переміщення останньої між роликами. UA 96035 U (54) ШВЕЙНА МАШИНА UA 96035 U UA 96035 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі легкого машинобудування, а саме до швейних машин. Відома швейна машина, що містить головку з голкою (Франц В.Я. Оборудование швейного производства: учебник для студ. сред. проф. образования /В.Я. Франц. - 4-е изд., испр. - М.: Издательский центр "Академиях, 2010. - 448 с., с. 83, рис. 3.1). Особливість виконання технологічних операцій, пов'язаних з необхідністю взаємодії голки швейної машини з оброблюваним матеріалом, призводить до появи значних сил тертя в зоні взаємодії голки з матеріалом (проколювання матеріалу голкою), що знижує довговічність роботи швейної машини. Взаємодія в процесі виконання технологічних операцій голки з матеріалом вимагає також суттєвих затрат енергії, особливо при взаємодії голки з "важкими" матеріалами. Таким чином, в основу корисної моделі поставлена задача створити таку швейну машину, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи швейної машини та збереження затрат енергії на виконання технологічних операцій. Поставлена задача вирішується тим, що швейна машина, яка містить головку з голкою, згідно з корисною моделлю, додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами, причому випромінювач ультразвукових коливань, шарнірно приєднаний до головки, а ролики виконані конічними та розташовані навколо голки з можливістю забезпечення вільного переміщення останньої між роликами. Обладнання швейної машини з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором з наконечником з двома роликами, причому акустичним трансформатором з наконечником з двома роликами, причому випромінювач ультразвукових коливань, шарнірно приєднаний до головки, а ролики виконані конічними та розташовані навколо голки з можливістю забезпечення вільного переміщення останньої між роликами, знижує сили тертя в зоні взаємодії голки з матеріалом, що призводить до підвищення довговічності роботи швейної машини та зниження затрат енергії на виконання технологічних операцій. На фіг. 1 представлена схема швейної машини. На фіг. 2 представлено вид А швейної машини. На фіг. 3 представлено вид Б швейної машини. На фіг. 4 представлено фрагмент І швейної машини. На фіг 5 представлено розріз В-В акустичного трансформатора з наконечником з роликами. Швейна машина містить головку 1 з голкою 2 та з'єднані між собою генератор ультразвукової частоти 3, випромінювач ультразвукових коливань 4 та акустичний трансформатор 5 з наконечником 6 з двома роликами 7. Випромінювач ультразвукових коливань 4 шарнірно приєднаний до головки 1 за допомогою хомута 8 та гвинта 9. Ролики 7 виконані конічними, кожен з яких встановлений на осі 10, та розташовані навколо голки 2 з можливістю забезпечення вільного переміщення останньої між роликами 7. Принцип роботи швейної машини такий. При вмиканні швейної машини привід (на фіг. 1-5 не показаний) приводить в зворотно-поступальний рух голку 2. Одночасно з цим вмикається генератор ультразвукової частоти 3, що активізує випромінювач ультразвукових коливань 4 та акустичний трансформатор 5. Наконечник 6 та приєднані до нього ролики 7 приходять в коливальний рух (починають вібрувати). Вібрація в результаті контактної взаємодії роликів 7 з голкою 2 передається останній, що знижує силу тертя в зоні взаємодії голки 2 з матеріалом (проколювання матеріалу голкою), що призводить до підвищення довговічності роботи голки і швейної машини в цілому та знижує затрати енергії на виконання технологічних операцій. Шарнірне приєднання випромінювача ультразвукових коливань 4 до головки 2 за допомогою хомута 8 та гвинта 9 та виконання роликів 7 конічними забезпечує раціональну взаємодію останніх з голкою 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Швейна машина, що містить головку з голкою, яка відрізняється тим, що додатково обладнана з'єднаними між собою генератором ультразвукової частоти, випромінювачем ультразвукових коливань та акустичним трансформатором, що має наконечник з двома роликами, причому випромінювач ультразвукових коливань шарнірно приєднаний до головки, а ролики виконані конічними та розташовані навколо голки з можливістю забезпечення вільного переміщення останньої між роликами. 1 UA 96035 U 2 UA 96035 U 3 UA 96035 U 4 UA 96035 U 5 UA 96035 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
