Межовий знак

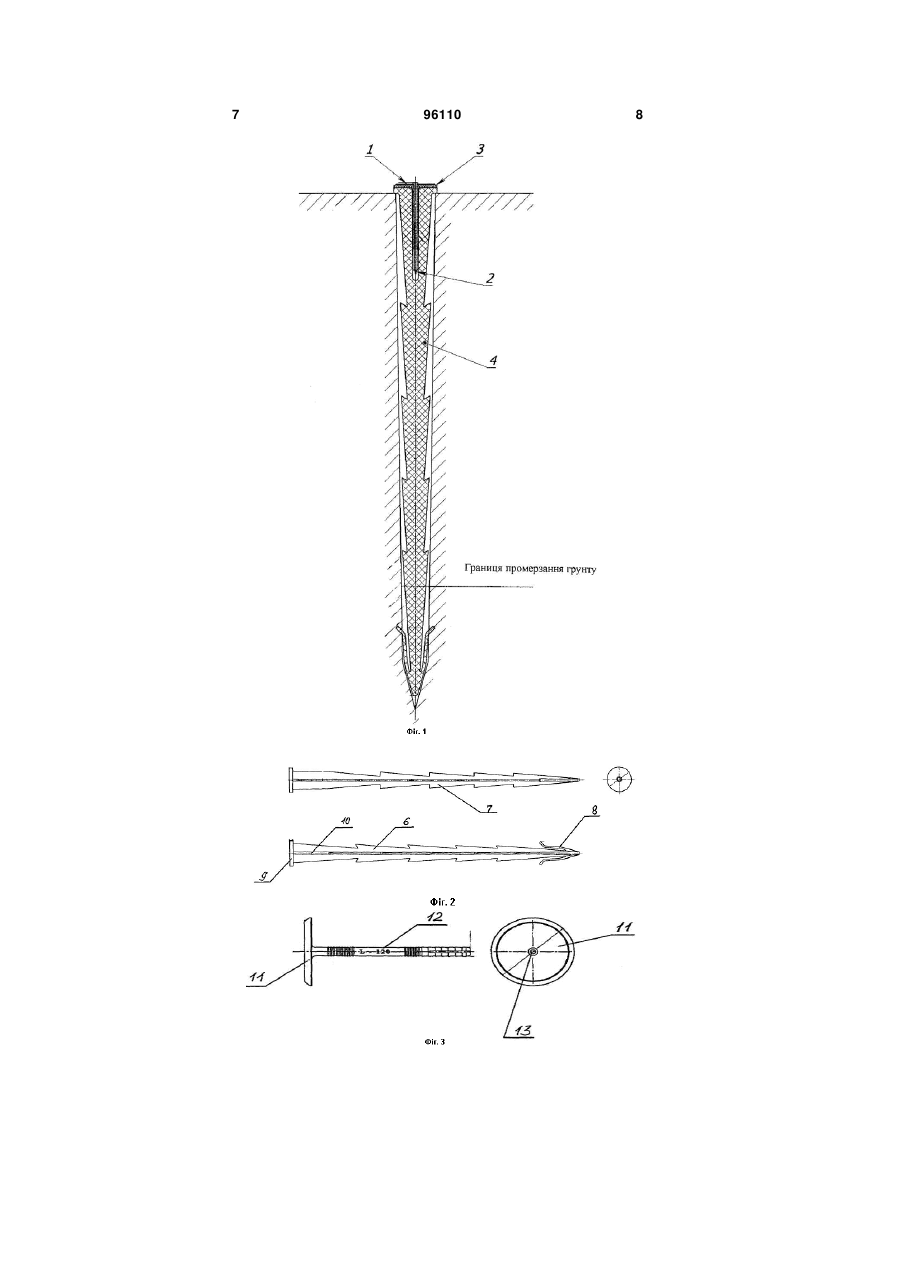

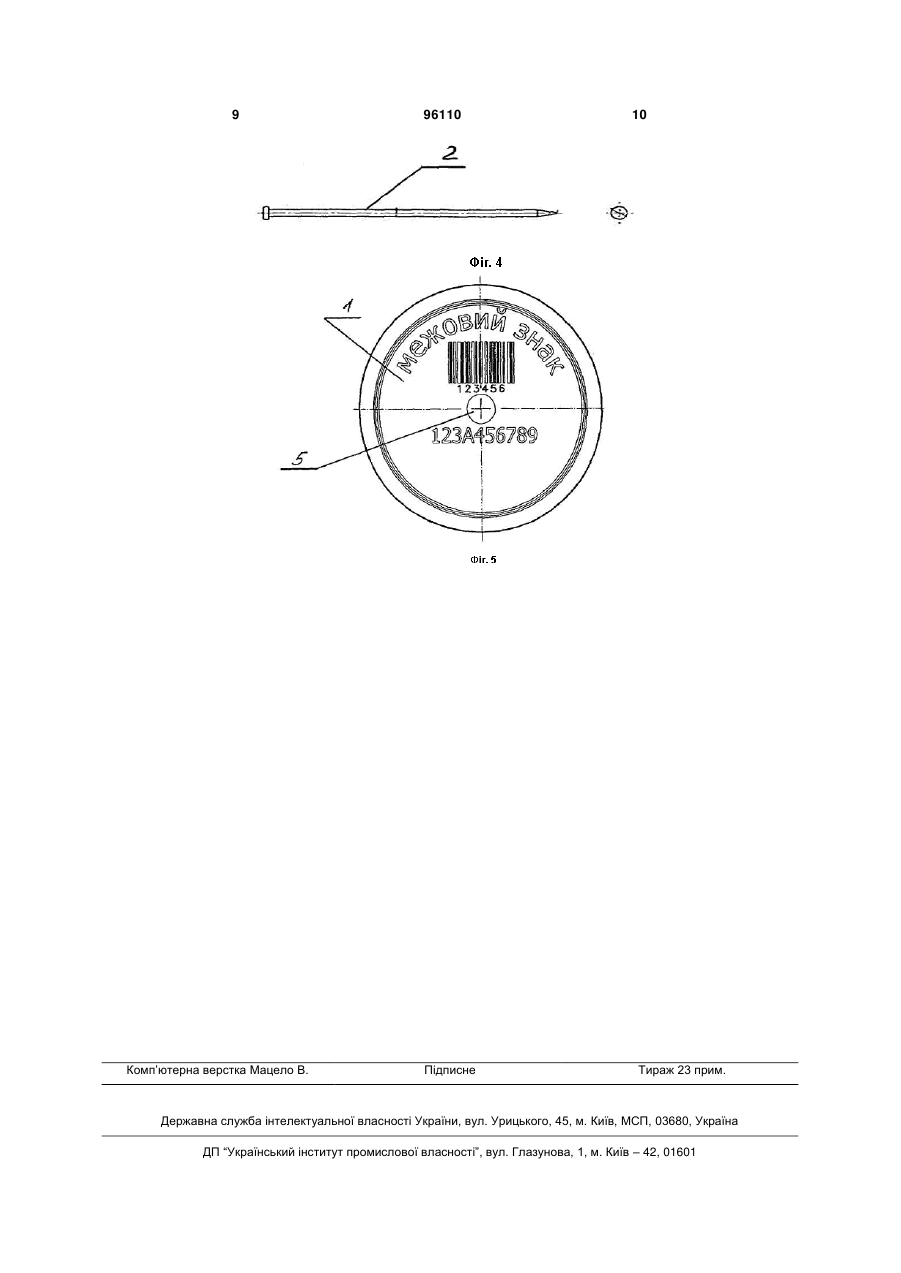

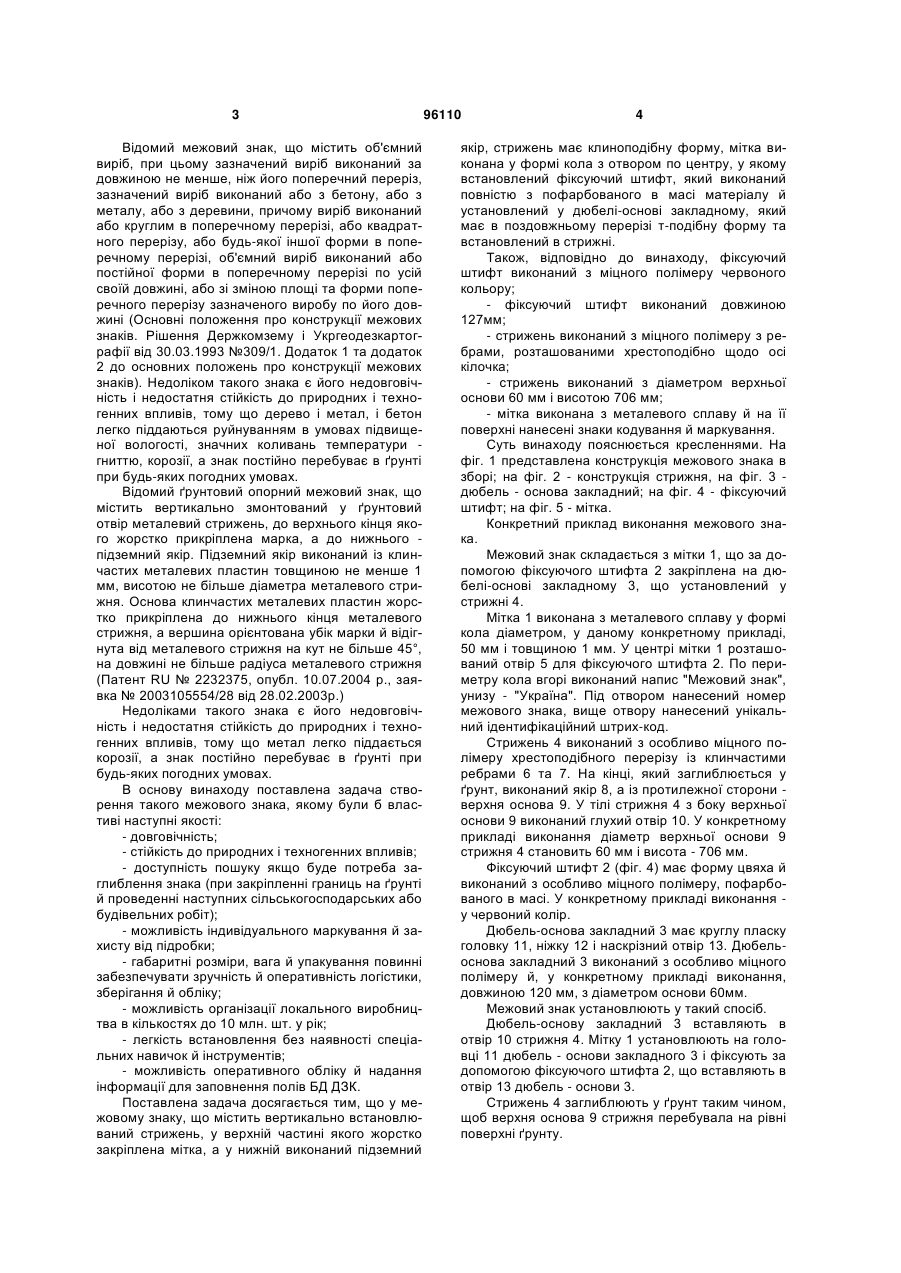

1. Межовий знак, що містить вертикально встановлюваний стрижень, у верхній частині якого жорстко закріплена мітка, а у нижній виконаний підземний якір, який відрізняється тим, що стрижень має клиноподібну форму, мітка виконана у формі кола з отвором по центру, у якому встанов C2 2 (19) 1 3 Відомий межовий знак, що містить об'ємний виріб, при цьому зазначений виріб виконаний за довжиною не менше, ніж його поперечний переріз, зазначений виріб виконаний або з бетону, або з металу, або з деревини, причому виріб виконаний або круглим в поперечному перерізі, або квадратного перерізу, або будь-якої іншої форми в поперечному перерізі, об'ємний виріб виконаний або постійної форми в поперечному перерізі по усій своїй довжині, або зі зміною площі та форми поперечного перерізу зазначеного виробу по його довжині (Основні положення про конструкції межових знаків. Рішення Держкомзему і Укргеодезкартографії від 30.03.1993 №309/1. Додаток 1 та додаток 2 до основних положень про конструкції межових знаків). Недоліком такого знака є його недовговічність і недостатня стійкість до природних і техногенних впливів, тому що дерево і метал, і бетон легко піддаються руйнуванням в умовах підвищеної вологості, значних коливань температури гниттю, корозії, а знак постійно перебуває в ґрунті при будь-яких погодних умовах. Відомий ґрунтовий опорний межовий знак, що містить вертикально змонтований у ґрунтовий отвір металевий стрижень, до верхнього кінця якого жорстко прикріплена марка, а до нижнього підземний якір. Підземний якір виконаний із клинчастих металевих пластин товщиною не менше 1 мм, висотою не більше діаметра металевого стрижня. Основа клинчастих металевих пластин жорстко прикріплена до нижнього кінця металевого стрижня, а вершина орієнтована убік марки й відігнута від металевого стрижня на кут не більше 45°, на довжині не більше радіуса металевого стрижня (Патент RU № 2232375, опубл. 10.07.2004 p., заявка № 2003105554/28 від 28.02.2003р.) Недоліками такого знака є його недовговічність і недостатня стійкість до природних і техногенних впливів, тому що метал легко піддається корозії, а знак постійно перебуває в ґрунті при будь-яких погодних умовах. В основу винаходу поставлена задача створення такого межового знака, якому були б властиві наступні якості: - довговічність; - стійкість до природних і техногенних впливів; - доступність пошуку якщо буде потреба заглиблення знака (при закріпленні границь на ґрунті й проведенні наступних сільськогосподарських або будівельних робіт); - можливість індивідуального маркування й захисту від підробки; - габаритні розміри, вага й упакування повинні забезпечувати зручність й оперативність логістики, зберігання й обліку; - можливість організації локального виробництва в кількостях до 10 млн. шт. у рік; - легкість встановлення без наявності спеціальних навичок й інструментів; - можливість оперативного обліку й надання інформації для заповнення полів БД ДЗК. Поставлена задача досягається тим, що у межовому знаку, що містить вертикально встановлюваний стрижень, у верхній частині якого жорстко закріплена мітка, а у нижній виконаний підземний 96110 4 якір, стрижень має клиноподібну форму, мітка виконана у формі кола з отвором по центру, у якому встановлений фіксуючий штифт, який виконаний повністю з пофарбованого в масі матеріалу й установлений у дюбелі-основі закладному, який має в поздовжньому перерізі т-подібну форму та встановлений в стрижні. Також, відповідно до винаходу, фіксуючий штифт виконаний з міцного полімеру червоного кольору; - фіксуючий штифт виконаний довжиною 127мм; - стрижень виконаний з міцного полімеру з ребрами, розташованими хрестоподібно щодо осі кілочка; - стрижень виконаний з діаметром верхньої основи 60 мм і висотою 706 мм; - мітка виконана з металевого сплаву й на її поверхні нанесені знаки кодування й маркування. Суть винаходу пояснюється кресленнями. На фіг. 1 представлена конструкція межового знака в зборі; на фіг. 2 - конструкція стрижня, на фіг. 3 дюбель - основа закладний; на фіг. 4 - фіксуючий штифт; на фіг. 5 - мітка. Конкретний приклад виконання межового знака. Межовий знак складається з мітки 1, що за допомогою фіксуючого штифта 2 закріплена на дюбелі-основі закладному 3, що установлений у стрижні 4. Мітка 1 виконана з металевого сплаву у формі кола діаметром, у даному конкретному прикладі, 50 мм і товщиною 1 мм. У центрі мітки 1 розташований отвір 5 для фіксуючого штифта 2. По периметру кола вгорі виконаний напис "Межовий знак", унизу - "Україна". Під отвором нанесений номер межового знака, вище отвору нанесений унікальний ідентифікаційний штрих-код. Стрижень 4 виконаний з особливо міцного полімеру хрестоподібного перерізу із клинчастими ребрами 6 та 7. На кінці, який заглиблюється у ґрунт, виконаний якір 8, а із протилежної сторони верхня основа 9. У тілі стрижня 4 з боку верхньої основи 9 виконаний глухий отвір 10. У конкретному прикладі виконання діаметр верхньої основи 9 стрижня 4 становить 60 мм і висота - 706 мм. Фіксуючий штифт 2 (фіг. 4) має форму цвяха й виконаний з особливо міцного полімеру, пофарбованого в масі. У конкретному прикладі виконання у червоний колір. Дюбель-основа закладний 3 має круглу пласку головку 11, ніжку 12 і наскрізний отвір 13. Дюбельоснова закладний 3 виконаний з особливо міцного полімеру й, у конкретному прикладі виконання, довжиною 120 мм, з діаметром основи 60мм. Межовий знак установлюють у такий спосіб. Дюбель-основу закладний 3 вставляють в отвір 10 стрижня 4. Мітку 1 установлюють на головці 11 дюбель - основи закладного 3 і фіксують за допомогою фіксуючого штифта 2, що вставляють в отвір 13 дюбель - основи 3. Стрижень 4 заглиблюють у ґрунт таким чином, щоб верхня основа 9 стрижня перебувала на рівні поверхні ґрунту. 5 При необхідності, наприклад, при проведенні будівельних або сільськогосподарських робіт, межовий знак може бути заглиблений на глибину до двох метрів, при цьому металева мітка дозволяє легко його виявити за допомогою найпростішого металодетектора. При закріпленні меж земельних ділянок, які збігаються зі шляховими спорудженнями, парканами, огородженнями, фасадами будинків й іншими лінійними спорудженнями, а також на асфальтованій або бетонній поверхні стрижень 4 не застосовується, а дюбель-основа закладний 3 установлюється в заздалегідь висвердлений отвір у твердій поверхні. Переваги запропонованого рішення. Конструкція межового знака є універсальною, тобто дозволяє використовувати його для будьяких як твердих поверхонь, так і ґрунтів. Мітка 1, виконана з металевого сплаву, дозволяє легко виявити межовий знак у випадку його заглиблення на ґрунті (у силу необхідності для проведення сільськогосподарських або будівельних робіт) на глибині до двох метрів найпростішим металодетектором. Стрижень 4 спрофільований таким чином, що дозволяє встановити його на ґрунтових поверхнях без застосування спеціальної техніки й інструментів. Габаритні розміри виробу й упакування дозволяють забезпечити ефективне зберігання й логістику межових знаків як на дистрибутивному складі так і на місцях. Межові знаки (вага 300 г) упаковуються по 20 шт. у картонні короби розміром 576x190х245мм, повною вагою 6,25кг. Межовий знак виконаний повністю з матеріалів, які не піддаються дії природних факторів, у першу чергу - корозії. Застосовані матеріали (по 96110 6 лімер і металевий сплав) і виробництво екологічно чисті, мають унікальні характеристики щодо міцності. Фіксуючий штифт 2 виконаний повністю з полімеру, пофарбованого в масі. У такий спосіб при використанні на поверхнях, що піддаються абразивним впливам (тротуари, проїзні частини й т.д.) мітка червоного кольору не стирається й не губить кольору. Індивідуальний десятизначний номер (перші три знаки - арабські цифри, четвертий - буква українського алфавіту, останні шість - арабські цифри) і штрих - код наноситься методом лазерного гравірування. Використання 13-значного штрих-коду KAN-13 дозволяє повністю дублювати інформацію, що вміститься в десятизначному номері: дев'ять цифр - дев'ять штрихів, буква - 2 штрихи, 1- резервний, 1 - контрольний. Наявність контрольного штриха дозволяє надійно захистити виріб від підробки, тому що зашифрована в ньому контрольна сума підтверджується тільки сканером штрих-коду із прошитим програмним забезпеченням, що забезпечувало нанесення при маркуванні. Наявність штрих-коду дозволяє забезпечити легкий і швидкий облік як при поставці, так і при установці межових знаків у прив'язці до кадастрового номера земельної ділянки, ідентифікації замовника при наявності діючої або створеної БД. У випадку застосування сканера штрих-коду з GPS - модулем, позиціювання або контроль над установкою межових знаків може бути легко здійснений по географічних координатах. Фахівцям має бути зрозумілим, що даний винахід не обмежується конкретним прикладом виконання, наведеним в описі. 7 96110 8 9 Комп’ютерна верстка Мацело В. 96110 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
