Геодезичний знак

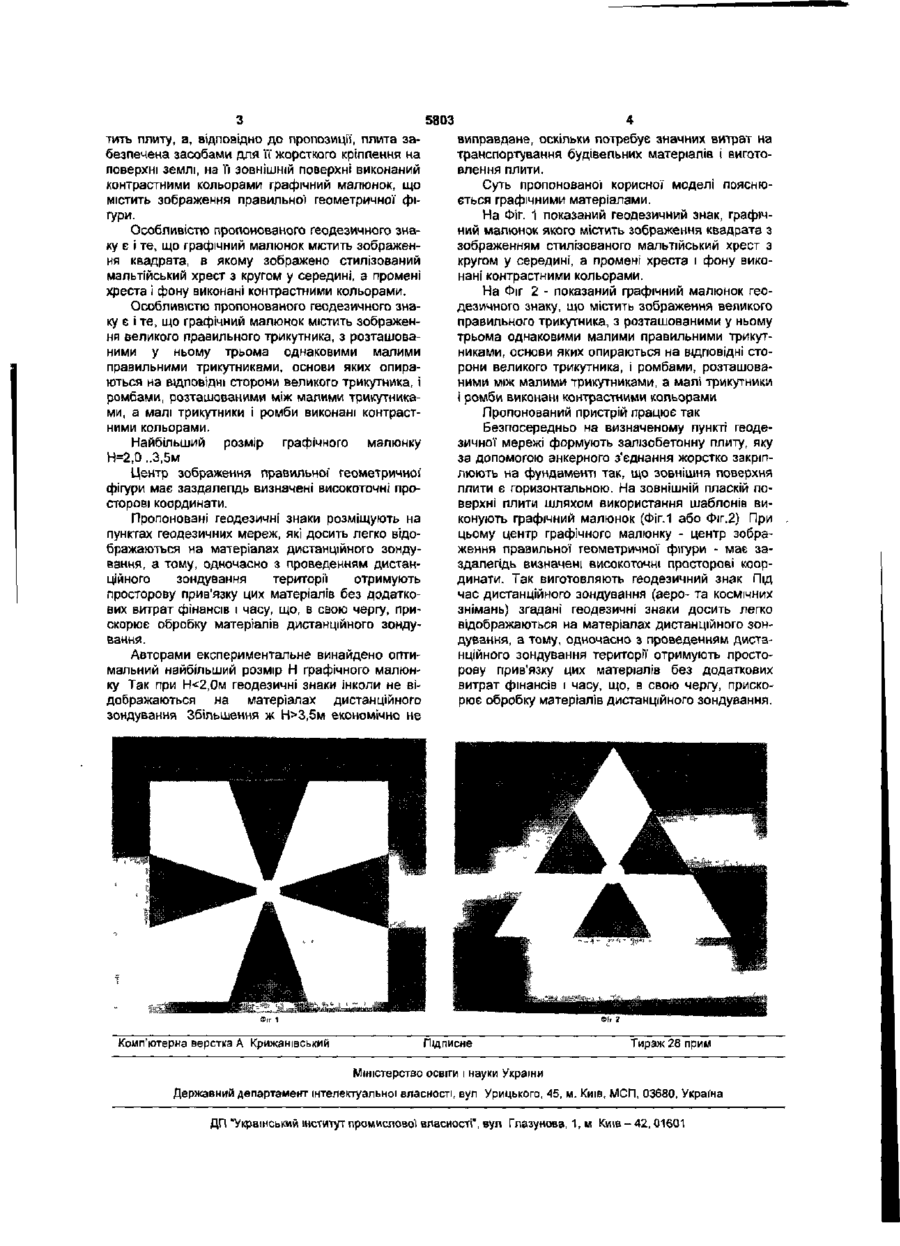

1 Геодезичний знак, що містить плиту, який відрізняється тим, що плита забезпечена засобами для її жорсткого кріплення на поверхні землі, а на її зовнішній поверхні виконаний контрастними кольорами графічний малюнок, що містить зображення правильної' геометричної фігури. 2. Геодезичний знак за п. 1, який відрізняється тим, що графічний малюнок містить зображення квадрата, в якому зображено стилізований мальтійський хрест з кругом у середині, а промені хреста і фону виконані контрастними кольорами. 3. Геодезичний знак за п 1, який відрізняється тим, що графічний малюнок містить зображення великого правильного трикутника з розташованими у ньому трьома однаковими малими правильними трикутниками, основи яких опираються на відповідні сторони великого трикутника, і ромбами, розташованими між малими трикутниками, а малі трикутники і ромби виконані контрастними кольорами. Пропонована корисна модель відноситься до вимірювальної техніки, а більш конкретно, до конструкцій геодезичних знаків і може бути застосована у КОСМІЧНІЙ геодезії при створенні маркуючих знаків, які працюють опорними точками на землі і можуть використовуватись для обробки матеріалів дистанційного зондування (аеро- та космічних знімань). Нині для обробки матеріалів дистанційного зондування (матеріалів аеро- та космічних знімань), навіть при аерозніманні з визначенням координат центрів проекцій, необхідно мати на місцевості певну кількість точок з відомими просторовими координатами, які однозначно ідентифікуються на одержаних знімках і місцевості В переважній більшості, точки, які читаються на матеріалах дистанційного зондування не мають відомих просторових координат і тому дослідник змушений визначати їх координати традиційними трудомісткими методами. В той же час, на місцевості існує доволі густа мережа геодезичних пунктів з зовнішніми знаками (один пункт на 30км), які мають високоточні просторові координати, але ці знаки не читаються на матеріалах обробки матеріалів дистанційного зондування - аеро- та косміч них фотографіях. Це змушує дослідників визначати просторові координати контурних точок, інколи навіть поблизу геодезичних пунктів, на що витрачаються І час і гроші. Найбільш близьким до пропонованого є геодезичний знак, який має плиту [Патент на винахід №2172933 Російської Федерації, МПК7 G01C15/00. Дата подання заявки -1999.08.04 Дата публікації' 2001.08.27]. Згаданий геодезичний знак, виконаний у вигляді двох перерізаних пірамід рівної висоти, при цьому верхня частина внутрішньої піраміди об'єднана з плитою, що має круговий отвір у центрі і заглиблення для встановлення ніжок штативу над центром пункту, а зовнішня піраміда з'єднана у верхній частині стрічковим помостом для спостерігача. Недолік описаного геодезичного знаку полягає у тому, що він, практично, не читається на матеріалах аеро- та космічних знімань У основу пропонованої корисної моделі поставлено задачу створення такого геодезичного знаку, який би легко читався на матеріалах аеро- та космічних знімань. Поставлена задача вирішується у пропонованому геодезичному знаку, який, як і відомий, міс СО о оо 5803 тить плиту, а, відповідно до пропозиції, плита забезпечена засобами для ЇЇ жорсткого кріплення на поверхні землі, на її зовнішній поверхні виконаний контрастними кольорами графічний малюнок, що містить зображення правильної геометричної фігури. Особливістю пропонованого геодезичного знаку є і те, що графічний малюнок містить зображення квадрата, в якому зображено стилізований мальтійський хрест з кругом у середині, а промені хреста і фону виконані контрастними кольорами. Особливістю пропонованого геодезичного знаку є і те, що графічний малюнок містить зображення великого правильного трикутника, з розташованими у ньому трьома однаковими малими правильними трикутниками, основи яких опираються на відповідні сторони великого трикутника, і ромбами, розташованими між малими трикутниками, а малі трикутники і ромби виконані контрастними кольорами. Найбільший розмір графічного малюнку Н=2,0..3,5м Центр зображення правильної геометричної фігури має заздалегідь визначені високоточні просторові координати. Пропоновані геодезичні знаки розміщують на пунктах геодезичних мереж, які досить легко відображаються на матеріалах дистанційного зондування, а тому, одночасно з проведенням дистанційного зондування території отримують просторову прив'язку цих матеріалів без додаткових витрат фінансів і часу, що, в свою чергу, прискорює обробку матеріалів дистанційного зондування. Авторами експериментальне винайдено оптимальний найбільший розмір Н графічного малюнку Так при Н-==2,0м геодезичні знаки інколи не відображаються на матеріалах дистанційного зондування Збільшення ж Н>3,5м економічно не Комп'ютерна верстка А Крижанівський виправдане, оскільки потребує значних витрат на транспортування будівельних матеріалів і виготовлення плити. Суть пропонованої корисної моделі пояснюється графічними матеріалами. На Фіг. 1 показаний геодезичний знак, графічний малюнок якого містить зображення квадрата з зображенням стилізованого мальтійський хрест з кругом у середині, а промені хреста і фону виконані контрастними кольорами. На Фіг 2 - показаний графічний малюнок геодезичного знаку, що містить зображення великого правильного трикутника, з розташованими у ньому трьома однаковими малими правильними трикутниками, основи яких опираються на відповідні сторони великого трикутника, і ромбами, розташованими між малими трикутниками, а малі трикутники і ромби виконані контрастними кольорами Пропонований пристрій працює так Безпосередньо на визначеному пункті геодезичної мережі формують залізобетонну плиту, яку за допомогою анкерного з'єднання жорстко закріплюють на фундаменті так, що зовнішня поверхня плити є горизонтальною. На зовнішній пласкій поверхні плити шляхом використання шаблонів виконують графічний малюнок (Фіг. 1 або Фіг.2) При цьому центр графічного малюнку - центр зображення правильної геометричної фігури - має заздалегідь визначені високоточні просторові координати. Так виготовляють геодезичний знак Під час дистанційного зондування (аеро- та космічних знімань) згадані геодезичні знаки досить легко відображаються на матеріалах дистанційного зондування, а тому, одночасно з проведенням дистанційного зондування території отримують просторову прив'язку цих матеріалів без додаткових витрат фінансів і часу, що, в свою чергу, прискорює обробку матеріалів дистанційного зондування. Підписне Тираж 28 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Киш, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Кілів-42, 01601
