Магнітний профіль “ml-профіль”

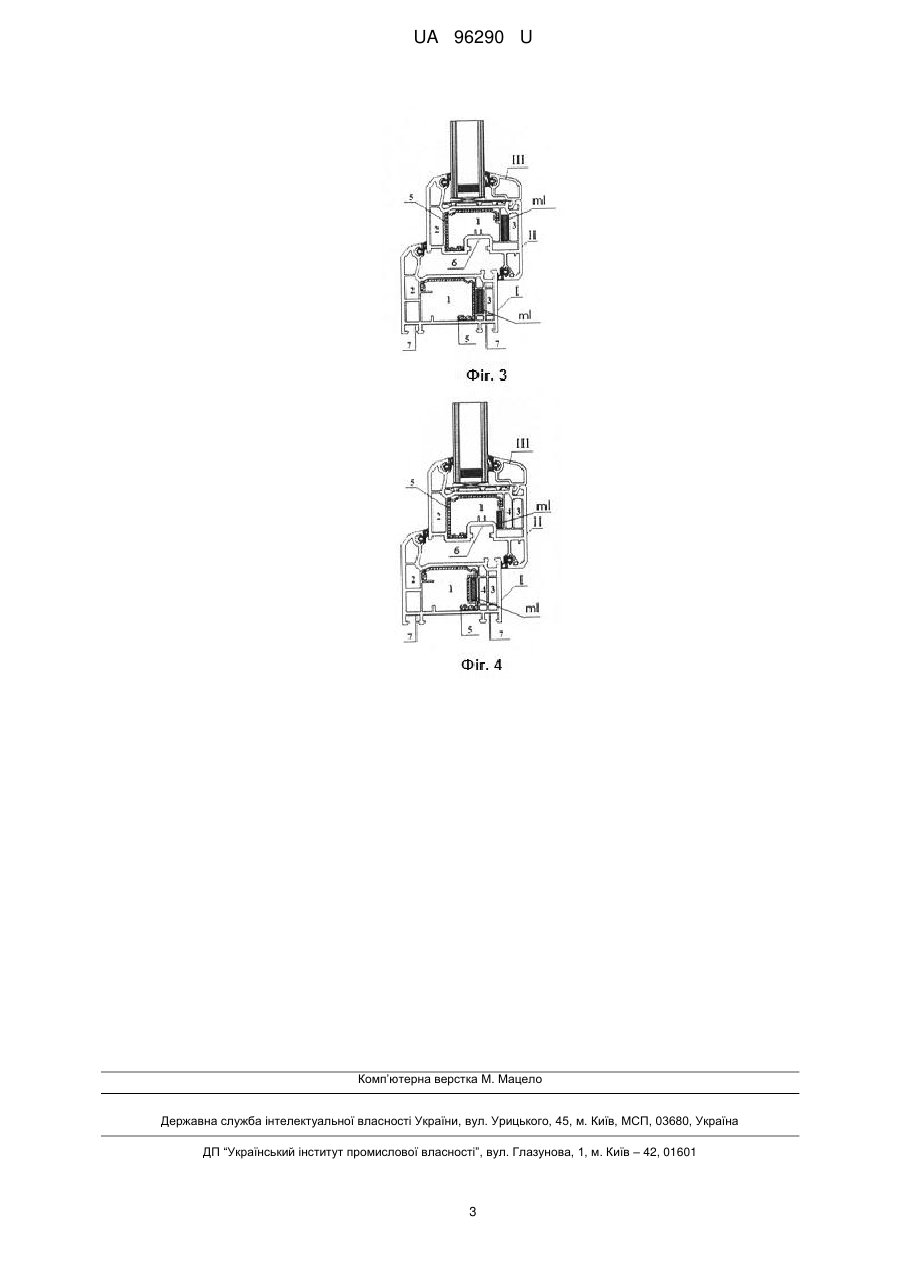

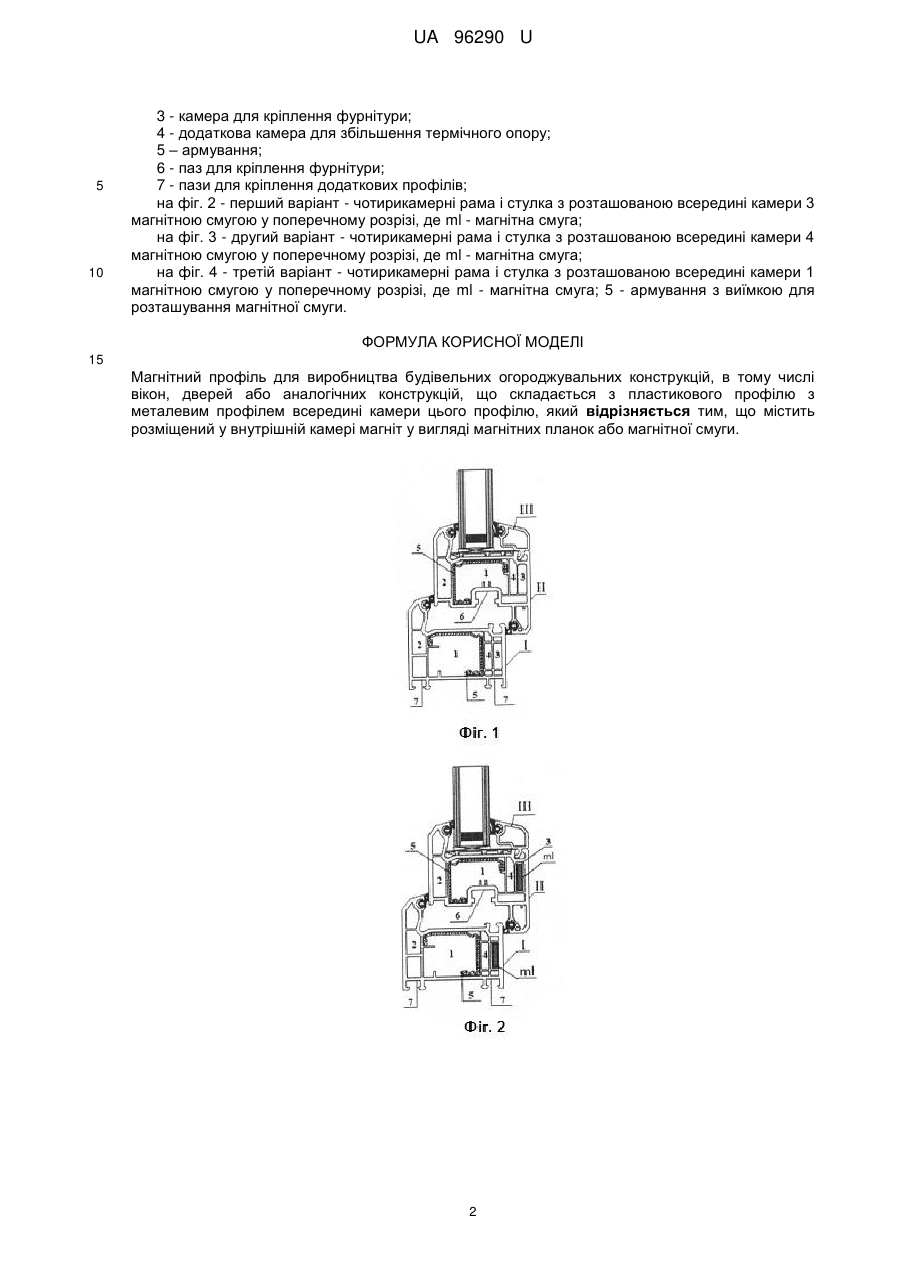

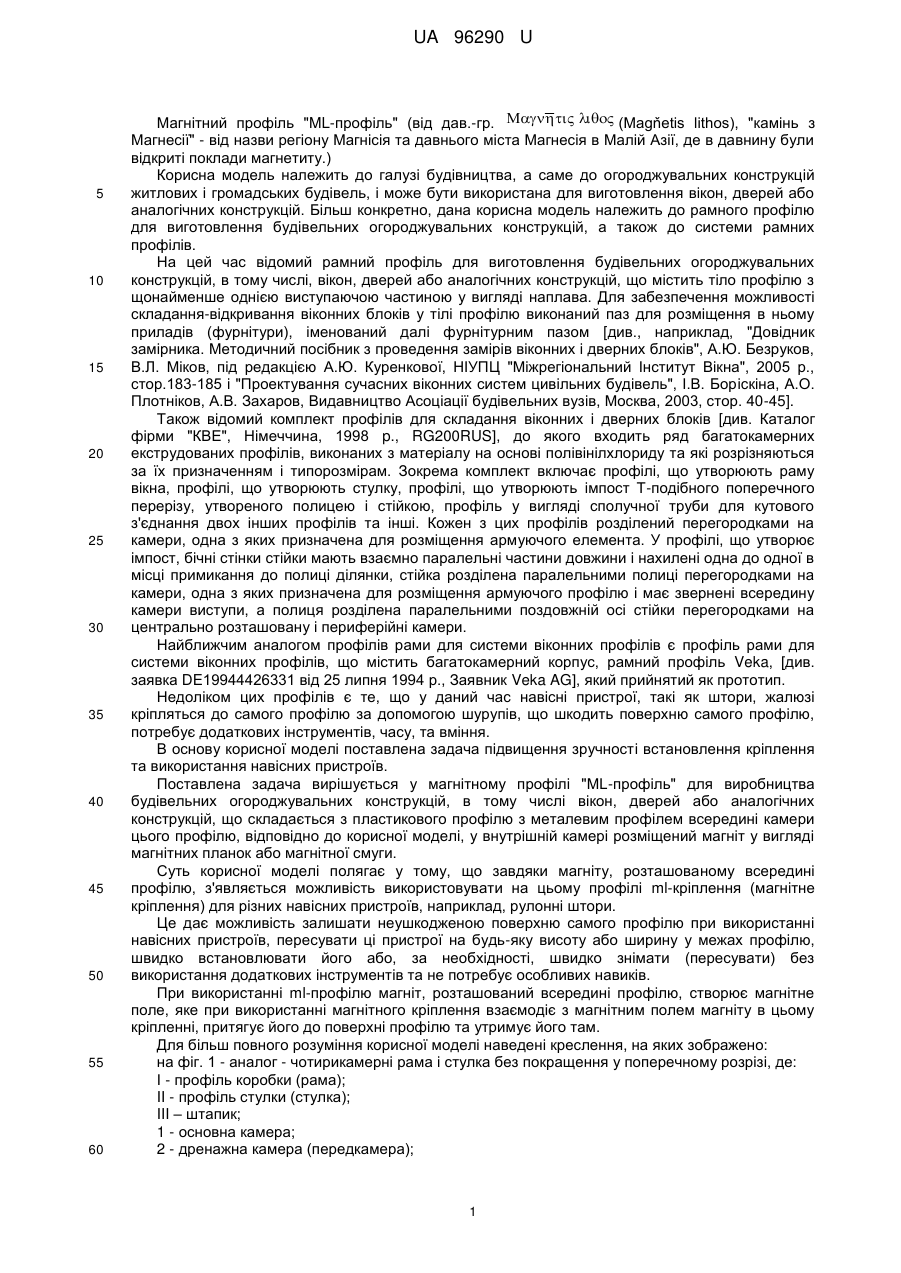

Реферат: UA 96290 U UA 96290 U 5 10 15 20 25 30 35 40 45 50 55 60 Магнітний профіль "ML-профіль" (від дав.-гр.   (Magňetis lithos), "камінь з Магнесії" - від назви регіону Магнісія та давнього міста Магнесія в Малій Азії, де в давнину були відкриті поклади магнетиту.) Корисна модель належить до галузі будівництва, а саме до огороджувальних конструкцій житлових і громадських будівель, і може бути використана для виготовлення вікон, дверей або аналогічних конструкцій. Більш конкретно, дана корисна модель належить до рамного профілю для виготовлення будівельних огороджувальних конструкцій, а також до системи рамних профілів. На цей час відомий рамний профіль для виготовлення будівельних огороджувальних конструкцій, в тому числі, вікон, дверей або аналогічних конструкцій, що містить тіло профілю з щонайменше однією виступаючою частиною у вигляді наплава. Для забезпечення можливості складання-відкривання віконних блоків у тілі профілю виконаний паз для розміщення в ньому приладів (фурнітури), іменований далі фурнітурним пазом [див., наприклад, "Довідник замірника. Методичний посібник з проведення замірів віконних і дверних блоків", А.Ю. Безруков, В.Л. Міков, під редакцією А.Ю. Куренкової, НІУПЦ "Міжрегіональний Інститут Вікна", 2005 р., стор.183-185 і "Проектування сучасних віконних систем цивільних будівель", І.В. Боріскіна, А.О. Плотніков, А.В. Захаров, Видавництво Асоціації будівельних вузів, Москва, 2003, стор. 40-45]. Також відомий комплект профілів для складання віконних і дверних блоків [див. Каталог фірми "КВЕ", Німеччина, 1998 p., RG200RUS], до якого входить ряд багатокамерних екструдованих профілів, виконаних з матеріалу на основі полівінілхлориду та які розрізняються за їх призначенням і типорозмірам. Зокрема комплект включає профілі, що утворюють раму вікна, профілі, що утворюють стулку, профілі, що утворюють імпост Т-подібного поперечного перерізу, утвореного полицею і стійкою, профіль у вигляді сполучної труби для кутового з'єднання двох інших профілів та інші. Кожен з цих профілів розділений перегородками на камери, одна з яких призначена для розміщення армуючого елемента. У профілі, що утворює імпост, бічні стінки стійки мають взаємно паралельні частини довжини і нахилені одна до одної в місці примикання до полиці ділянки, стійка розділена паралельними полиці перегородками на камери, одна з яких призначена для розміщення армуючого профілю і має звернені всередину камери виступи, а полиця розділена паралельними поздовжній осі стійки перегородками на центрально розташовану і периферійні камери. Найближчим аналогом профілів рами для системи віконних профілів є профіль рами для системи віконних профілів, що містить багатокамерний корпус, рамний профіль Veka, [див. заявка DE19944426331 від 25 липня 1994 р., Заявник Veka AG], який прийнятий як прототип. Недоліком цих профілів є те, що у даний час навісні пристрої, такі як штори, жалюзі кріпляться до самого профілю за допомогою шурупів, що шкодить поверхню самого профілю, потребує додаткових інструментів, часу, та вміння. В основу корисної моделі поставлена задача підвищення зручності встановлення кріплення та використання навісних пристроїв. Поставлена задача вирішується у магнітному профілі "ML-профіль" для виробництва будівельних огороджувальних конструкцій, в тому числі вікон, дверей або аналогічних конструкцій, що складається з пластикового профілю з металевим профілем всередині камери цього профілю, відповідно до корисної моделі, у внутрішній камері розміщений магніт у вигляді магнітних планок або магнітної смуги. Суть корисної моделі полягає у тому, що завдяки магніту, розташованому всередині профілю, з'являється можливість використовувати на цьому профілі ml-кріплення (магнітне кріплення) для різних навісних пристроїв, наприклад, рулонні штори. Це дає можливість залишати неушкодженою поверхню самого профілю при використанні навісних пристроїв, пересувати ці пристрої на будь-яку висоту або ширину у межах профілю, швидко встановлювати його або, за необхідності, швидко знімати (пересувати) без використання додаткових інструментів та не потребує особливих навиків. При використанні ml-профілю магніт, розташований всередині профілю, створює магнітне поле, яке при використанні магнітного кріплення взаємодіє з магнітним полем магніту в цьому кріпленні, притягує його до поверхні профілю та утримує його там. Для більш повного розуміння корисної моделі наведені креслення, на яких зображено: на фіг. 1 - аналог - чотирикамерні рама і стулка без покращення у поперечному розрізі, де: І - профіль коробки (рама); II - профіль стулки (стулка); III – штапик; 1 - основна камера; 2 - дренажна камера (передкамера); 1 UA 96290 U 5 10 3 - камера для кріплення фурнітури; 4 - додаткова камера для збільшення термічного опору; 5 – армування; 6 - паз для кріплення фурнітури; 7 - пази для кріплення додаткових профілів; на фіг. 2 - перший варіант - чотирикамерні рама і стулка з розташованою всередині камери 3 магнітною смугою у поперечному розрізі, де ml - магнітна смуга; на фіг. 3 - другий варіант - чотирикамерні рама і стулка з розташованою всередині камери 4 магнітною смугою у поперечному розрізі, де ml - магнітна смуга; на фіг. 4 - третій варіант - чотирикамерні рама і стулка з розташованою всередині камери 1 магнітною смугою у поперечному розрізі, де ml - магнітна смуга; 5 - армування з виїмкою для розташування магнітної смуги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Магнітний профіль для виробництва будівельних огороджувальних конструкцій, в тому числі вікон, дверей або аналогічних конструкцій, що складається з пластикового профілю з металевим профілем всередині камери цього профілю, який відрізняється тим, що містить розміщений у внутрішній камері магніт у вигляді магнітних планок або магнітної смуги. 2 UA 96290 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
