Профіль імпоста

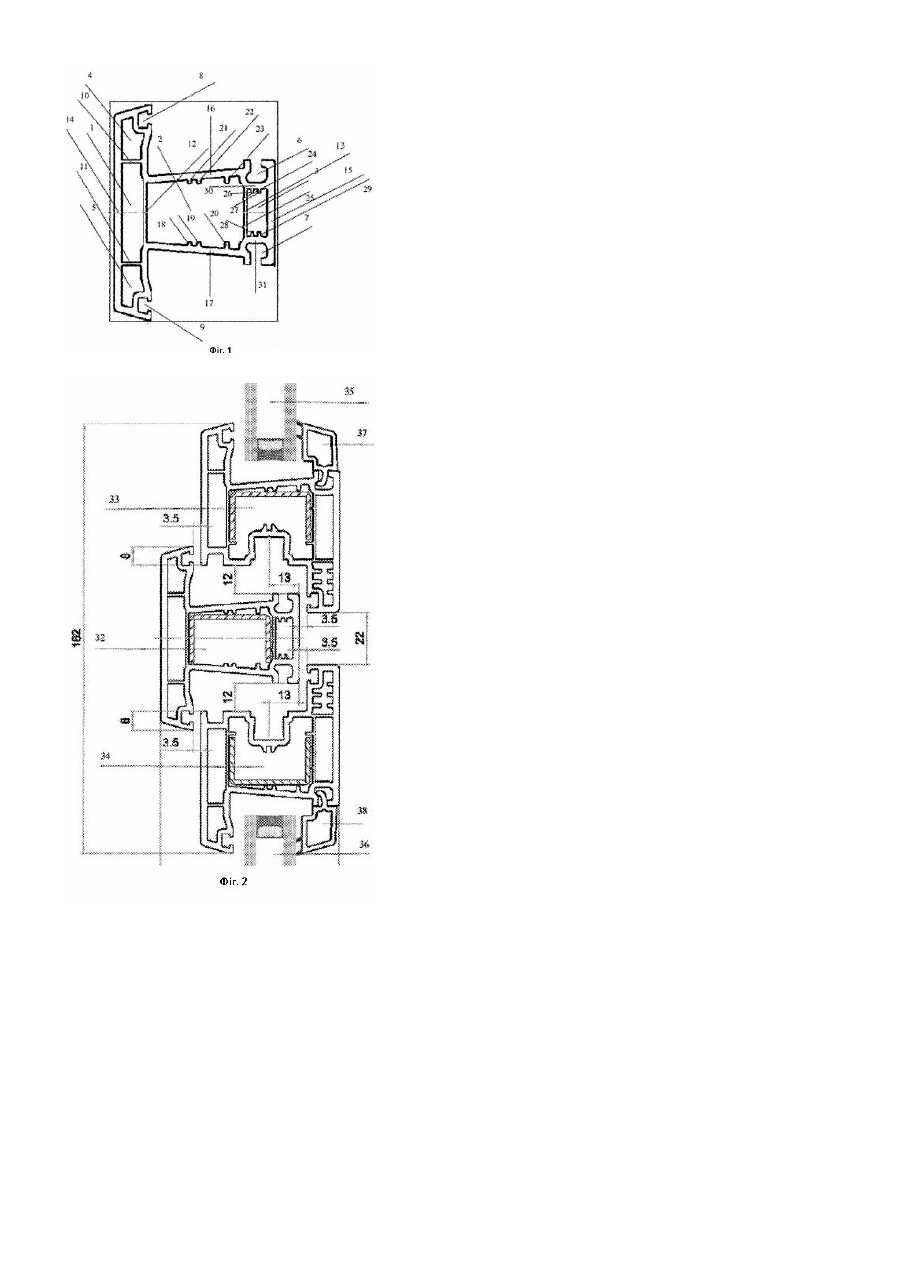

Корисна модель відноситься до профілів віконних рам з ПВХ, які застосовуються при виготовленні вікон. Багатокамерні системи профілів з ПВХ набули широкого поширення на ринку з 90-х років останнього сторіччя. Такі системи профілів складаються з окремих профілів для елементів віконних конструкцій: віконних рам, стулок вікна, імпостів, штапіків тощо. Відомий трьохкамерний профіль імпоста [див. RU 2125640, Е06В3/22, опубл.27.01.99], який складається з зовнішньої, середньої та внутрішньої камер, двох виступаючих підпірних камер, двох елементів кріплення штапіку, двох елементів кріплення ущільнювальної прокладки. В середній камері знаходиться армуючий елемент жорсткості. На внутрішній стороні середньої камери розташовані елементи для фіксації армуючого елементу жорсткості. Розташування елементів для фіксації елементу жорсткості та їх розміри не дозволяють надійно зафіксувати елемент жорсткості, тому елемент жорсткості не може належним чином сприймати навантаження, які діють на профіль, і забезпечити необхідну жорсткість профілю. Задача, яку вирішує корисна модель, є створення профілю імпоста який має підвищену надійність фіксації армуючого елементу жорсткості. Задача вирішується тим, що профіль імпоста з ПВХ складається з зовнішньої камери, середньої камери та внутрішньої камери, двох виступаючих підпірних камер, двох елементів кріплення штапіку та двох елементів кріплення ущільнювальної прокладки, та елементів, що фіксують армуючий елемент жорсткості, і в якості елементів, що фіксують армуючий елемент жорсткості, профіль містить вісім виступів на внутрішній поверхні середньої камери, які розташовані певним чином і мають певні розміри. Технічний результат, який досягається корисною моделлю, є створення нового профілю імпоста з оптимальним розташуванням та кількістю елементів, що фіксують армуючий елемент жорсткості; також розширення асортименту профілів віконних рам з ПВХ. Один з прикладів конкретного виконання корисної моделі є профіль на мал.1, де зображено пристрій (профіль імпоста) в статичному стані. Профіль імпоста (фіг.1) складається із зовнішньої камери 1, середньої камери 2 та внутрішньої камери 3. Профіль імпоста має дві виступаючі підпірні камери 4 і 5, які розташовані поруч із зовнішньою камерою 1 симетрично відносно повздовжньої осі, яка проходить через зовнішню, середню та внутрішню камери. Профіль імпоста має елементи для кріплення штапіку 6 та 7, які розташовані поруч з внутрішньою камерою 3, та елементи для кріплення ущільнювальної прокладки 8 і 9. Елементи для кріплення штапіку та елементи для кріплення ущільнювальної прокладки розташовані симетрично відносно повздовжньої осі, яка проходить через зовнішню, середню та внутрішню камери. Перегородки 10 і 11, які розділяють зовнішню камерою 1 та підпірні камери 4 і 5, перегородка 12, яка розділяє зовнішню камеру 1 та середню камеру 2, перегородка 13, яка розділяє середню камеру 2 та внутрішню камеру 3, є однакові за товщиною, яка становить 1,2мм. Товщина вертикальної зовнішньої стінки 14 та вертикальної зовнішньої стінки 13 складає 2,8мм Зовнішні похилі стінки 16 і 17 розташовані симетрично відносно повздовжньої осі, яка проходить через зовнішню, середню та внутрішню камери, мають ухил до горизонталі 4,5° та товщину стінки 2,5мм. На внутрішній поверхні середньої камери 2 на перегородці 13 є два виступи 24 і 25, на похилих стінках 16 та 17 є по три виступи 18, 19, 20, 21, 22, 23. Виступи призначені для фіксації армуючого елементу жорсткості Побразної форми і є упорами для бокових сторін армуючого елементу жорсткості. Виступи 18, 19, 20, 21, 22, 23 мають різну висоту, виступи 24 і 25 мають висоту 0,5мм. Кількість виступів - три виступа на одну бокову сторону та два виступа на другу бокову сторону армуючого елемента жорсткості — є достатньою для надійної фіксації армуючого елементу жорсткості. Виступи 18, 19, 20 мають різну висоту так, щоб кінці виступів знаходились на одній умовній горизонтальній площині, виступи 21, 22, 23 мають різну висоту так, щоб кінці виступів знаходились на другій умовній горизонтальній площині. Відстань між обома умовними горизонтальними площинами складає 21мм. Відстань між поверхнею перегородки 12 та кінцями виступів 24 і 25 становить 36мм. На внутрішній поверхні горизонтальних стінок 30 і 31, що обрамлюють внутрішню камеру 3, розташовани елементи жорсткості у вигляді ребер жорсткості 26, 27, 28, 29. Висота ребер жорсткості становить 1,6мм, відстань між ними складає 1,6мм. Видимий зовнішній розмір профілю по висоті із сторони стінки 14 становить 78мм, видимий зовнішній розмір по висоті із сторони стінки 15 становить 38мм. Ширина профілю становить 60мм. Даний приклад лише ілюструє представлене технічне рішення, але не обмежує його. Як один із способів використання корисної моделі показано варіант віконної конструкції (фіг.2), яка складається з імпоста 32, двох стулок вікна 33 і 34, склопакетів 35 та 36, штапиків 37 і 38. Склопакети 35 і 36 фіксуються в стулках 33 і 34 за допомогою штапиків 37 і 38 та ущільнювальних прокладок (не показани).
