Кришка-контейнер для автономного міксингу

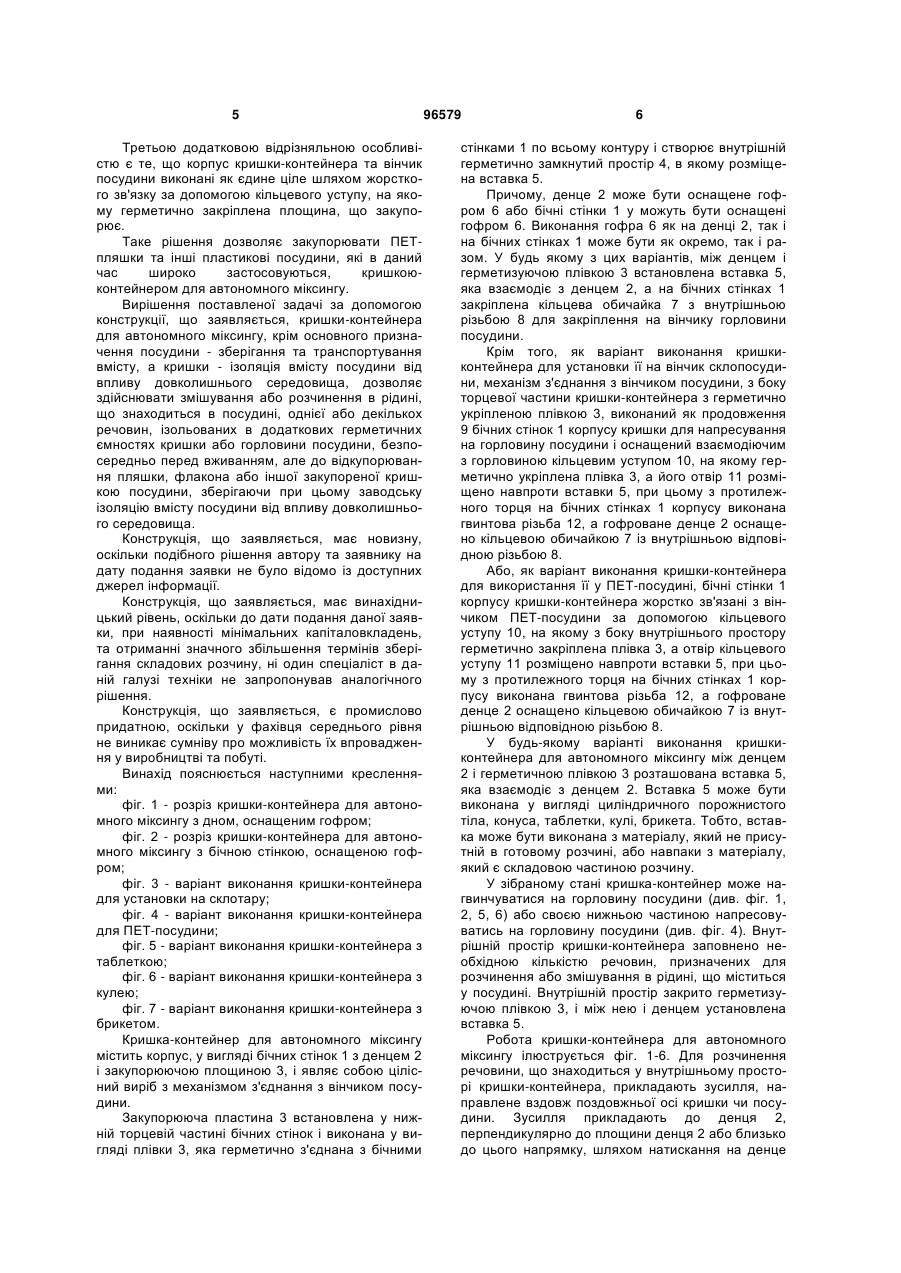

1. Кришка-контейнер для автономного міксингу, що містить оснащений гофром корпус, виконаний у вигляді бічних стінок з денцем і площиною, що закупорює та утворює внутрішній простір корпусу, у якому розташована взаємодіюча з денцем вставка, при цьому корпус оснащений механізмом з'єднання з вінчиком посудини, яка відрізняється тим, що механізм з'єднання кришки-контейнера з вінчиком посудини забезпечено розміщеним на внутрішній стороні її бічних стінок, взаємодіючим з 3 німецького патенту № 3327615 A1, MKB B65D 25/08], що містить корпус, у вигляді бічних стінок з денцем і площиною, що утворює внутрішній простір, в якому розташована додаткова ємність у вигляді склянки, діаметр якої менший діаметра вихідного отвору посудини, при цьому бічна стінка склянки виконана з уступом так, що поперечний переріз має мінімальну товщину, а контур отвору склянки оснащений фланцевим виступом, взаємодіючим з торцем вихідного отвору посудини, причому у внутрішньому просторі кришки розміщена циліндрична трубка-вставка, зовнішній діаметр котрої є співрозмірним із внутрішнім діаметром уступу склянки. Причому руйнування ізоляції вмісту кришки від вмісту посудини відбувається шляхом прикладання зусилля, направленого по дотичній до бічної площини кришки, яке перетворюється у поступальний рух трубки-вставки, котра впирається у кільцевий виступ склянки і витискає її в порожнину посудини. Таке конструктивне рішення дозволяє окремо закупорювати і зберігати складові розчину в посудині, які містяться у внутрішніх порожнинах посудини і склянки. Але, саме через таке конструктивне рішення, до складових конструкції пред'являються високі технологічні вимоги для забезпечення її надійного функціонування. При цьому, спосіб застосування відомої конструкції не сприяє забезпеченню надійності ізоляції вмісту посудини від зовнішнього середовища під час змішування, оскільки полягає у тому, що для ізоляції та відкривання використовується одне й те саме, дотично до бічної стінки кришки зусилля, тобто з самого початку порушується стійкий стан ізоляції у взаємодії кришки з посудиною. Крім цього, спосіб застосування відомої конструкції по своїх технічних характеристиках не забезпечує надійної ізоляції вмісту під час зберігання і є непридатним для стерильного пакування та зберігання медпрепаратів та нестійких до мікробного зараження продуктів харчування. Відомий корок автономного міксингу, конструкція якого для винаходу, що заявляється, є найбільш близьким технічним рішенням і захищений патентом США № 5957335 від 28 вересня 1999 року. Патент видано на корок-контейнер, що містить корпус, у вигляді бічних стінок з денцем, і площиною, що закупорює, утворюючий внутрішній простір корпуса, у якому розташована взаємодіюча з денцем вставка, при цьому корпус оснащений механізмом з'єднання з віночком посудини, а денце корка забезпечене гофром. При цьому, виконання гофра на бічних стінках корка відомо з Європейської заявки на винахід № ЕР 1842795 А1, МКИ В 65D 81/32, на корок-контейнер. Руйнування площини, що закупорює, відбувається шляхом прикладення зусилля спрямованого уздовж вертикальної осі посудини. При цьому посудина залишається закритою та ізольованою від зовнішнього середовища. Таке конструктивне рішення, крім основного призначення корка - ізолювати вміст посудини від навколишнього середовища, уможливлює розчиняти в рідині, що знаходиться у посудині, речовини, розміщені в 96579 4 корпусі кришки-контейнера, безпосередньо перед вживанням. Однак, таке конструктивне рішення не дозволяє остаточно відкорковувати посудину. Корок обладнаний спеціальним центральним наскрізним каналом, нижній торець якого, що перебуває в посудині, запечатаний фольгою. Навіть при його руйнуванні стороннім предметом продукт буде погано виливатися з посудини й значна частина його завжди залишиться в порожнині коркаконтейнера. Конструкція корка передбачає застосування пульверизатора, при монтажі якого, його трубкою, що подає, руйнується фольга, що закупорює нижній торець центрального каналу коркаконтейнера й посудина втрачає герметизацію. Отже, недоліком зазначеного пристрою є необхідність залучення додаткових складних технічних засобів відкорковування й подачі продукту, що робить його непридатним для використання в харчовій промисловості й технічно складним для використання в медичній промисловості. Задачею винаходу є створення такої конструкції кришки, яка б не мала високих технологічних вимог для виробництва і використання при одночасному забезпеченні стерильних умов розчинення або змішування речовин у рідині, що знаходиться у посудині, з забезпеченням надійної ізоляції вмісту посудини від зовнішнього середовища. Поставлену задачу вирішує кришка-контейнер, що заявляється як винахід, яка містить оснащений гофром корпус, у вигляді бічних стінок з денцем, і площиною, що закупорює та утворює внутрішній простір корпуса, у якому розташована взаємодіюча з денцем вставка, при цьому корпус оснащений механізмом з'єднання з вінчиком посудини, при цьому відмінною особливістю заявленої кришки є те, що механізм з'єднання кришки-контейнера з вінчиком посудини забезпечено розміщеним на внутрішній стороні її бічних стінок, взаємодіючим з горловиною посудини, кільцевим уступом, на якому герметично закріплена площина, що закупорює, яка виконана, наприклад, у вигляді герметично з'єднаної з бічними стінками плівки. Таке рішення дозволяє створити у внутрішньому просторі кришки додаткову внутрішню стерильну ємність, у якій можливо асептичне розміщення й зберігання складових частин майбутнього розчину або суміші. Таке рішення дозволяє також, при збереженні динамічної стабільності конструкції кришки, здійснювати змішування складових частин суміші не порушуючи загальну герметизацію посудини. Другою додатковою відрізняльною особливістю є те, що механізм з'єднання з вінчиком посудини, в напрямку торцевої частини кришки з герметично закріпленою закупорювальною площиною, виконано як продовження бічних стінок корпусу кришки, для запресовування на горловину посудини і забезпечено, взаємодіючим з горловиною, кільцевим уступом, на якому герметично закріплена закупорювальна площина. Таке рішення дозволяє закупорювати скляні посудини, які в даний час знаходяться у обороті, кришкою-контейнером для автономного міксингу. 5 Третьою додатковою відрізняльною особливістю є те, що корпус кришки-контейнера та вінчик посудини виконані як єдине ціле шляхом жорсткого зв'язку за допомогою кільцевого уступу, на якому герметично закріплена площина, що закупорює. Таке рішення дозволяє закупорювати ПЕТпляшки та інші пластикові посудини, які в даний час широко застосовуються, кришкоюконтейнером для автономного міксингу. Вирішення поставленої задачі за допомогою конструкції, що заявляється, кришки-контейнера для автономного міксингу, крім основного призначення посудини - зберігання та транспортування вмісту, а кришки - ізоляція вмісту посудини від впливу довколишнього середовища, дозволяє здійснювати змішування або розчинення в рідині, що знаходиться в посудині, однієї або декількох речовин, ізольованих в додаткових герметичних ємностях кришки або горловини посудини, безпосередньо перед вживанням, але до відкупорювання пляшки, флакона або іншої закупореної кришкою посудини, зберігаючи при цьому заводську ізоляцію вмісту посудини від впливу довколишнього середовища. Конструкція, що заявляється, має новизну, оскільки подібного рішення автору та заявнику на дату подання заявки не було відомо із доступних джерел інформації. Конструкція, що заявляється, має винахідницький рівень, оскільки до дати подання даної заявки, при наявності мінімальних капіталовкладень, та отриманні значного збільшення термінів зберігання складових розчину, ні один спеціаліст в даній галузі техніки не запропонував аналогічного рішення. Конструкція, що заявляється, є промислово придатною, оскільки у фахівця середнього рівня не виникає сумніву про можливість їх впровадження у виробництві та побуті. Винахід пояснюється наступними кресленнями: фіг. 1 - розріз кришки-контейнера для автономного міксингу з дном, оснащеним гофром; фіг. 2 - розріз кришки-контейнера для автономного міксингу з бічною стінкою, оснащеною гофром; фіг. 3 - варіант виконання кришки-контейнера для установки на склотару; фіг. 4 - варіант виконання кришки-контейнера для ПЕТ-посудини; фіг. 5 - варіант виконання кришки-контейнера з таблеткою; фіг. 6 - варіант виконання кришки-контейнера з кулею; фіг. 7 - варіант виконання кришки-контейнера з брикетом. Кришка-контейнер для автономного міксингу містить корпус, у вигляді бічних стінок 1 з денцем 2 і закупорюючою площиною 3, і являє собою цілісний виріб з механізмом з'єднання з вінчиком посудини. Закупорююча пластина 3 встановлена у нижній торцевій частині бічних стінок і виконана у вигляді плівки 3, яка герметично з'єднана з бічними 96579 6 стінками 1 по всьому контуру і створює внутрішній герметично замкнутий простір 4, в якому розміщена вставка 5. Причому, денце 2 може бути оснащене гофром 6 або бічні стінки 1 у можуть бути оснащені гофром 6. Виконання гофра 6 як на денці 2, так і на бічних стінках 1 може бути як окремо, так і разом. У будь якому з цих варіантів, між денцем і герметизуючою плівкою 3 встановлена вставка 5, яка взаємодіє з денцем 2, а на бічних стінках 1 закріплена кільцева обичайка 7 з внутрішньою різьбою 8 для закріплення на вінчику горловини посудини. Крім того, як варіант виконання кришкиконтейнера для установки її на вінчик склопосудини, механізм з'єднання з вінчиком посудини, з боку торцевої частини кришки-контейнера з герметично укріпленою плівкою 3, виконаний як продовження 9 бічних стінок 1 корпусу кришки для напресування на горловину посудини і оснащений взаємодіючим з горловиною кільцевим уступом 10, на якому герметично укріплена плівка 3, а його отвір 11 розміщено навпроти вставки 5, при цьому з протилежного торця на бічних стінках 1 корпусу виконана гвинтова різьба 12, а гофроване денце 2 оснащено кільцевою обичайкою 7 із внутрішньою відповідною різьбою 8. Або, як варіант виконання кришки-контейнера для використання її у ПЕТ-посудині, бічні стінки 1 корпусу кришки-контейнера жорстко зв'язані з вінчиком ПЕТ-посудини за допомогою кільцевого уступу 10, на якому з боку внутрішнього простору герметично закріплена плівка 3, а отвір кільцевого уступу 11 розміщено навпроти вставки 5, при цьому з протилежного торця на бічних стінках 1 корпусу виконана гвинтова різьба 12, а гофроване денце 2 оснащено кільцевою обичайкою 7 із внутрішньою відповідною різьбою 8. У будь-якому варіанті виконання кришкиконтейнера для автономного міксингу між денцем 2 і герметичною плівкою 3 розташована вставка 5, яка взаємодіє з денцем 2. Вставка 5 може бути виконана у вигляді циліндричного порожнистого тіла, конуса, таблетки, кулі, брикета. Тобто, вставка може бути виконана з матеріалу, який не присутній в готовому розчині, або навпаки з матеріалу, який є складовою частиною розчину. У зібраному стані кришка-контейнер може нагвинчуватися на горловину посудини (див. фіг. 1, 2, 5, 6) або своєю нижньою частиною напресовуватись на горловину посудини (див. фіг. 4). Внутрішній простір кришки-контейнера заповнено необхідною кількістю речовин, призначених для розчинення або змішування в рідині, що міститься у посудині. Внутрішній простір закрито герметизуючою плівкою 3, і між нею і денцем установлена вставка 5. Робота кришки-контейнера для автономного міксингу ілюструється фіг. 1-6. Для розчинення речовини, що знаходиться у внутрішньому просторі кришки-контейнера, прикладають зусилля, направлене вздовж поздовжньої осі кришки чи посудини. Зусилля прикладають до денця 2, перпендикулярно до площини денця 2 або близько до цього напрямку, шляхом натискання на денце 7 2. При цьому, за рахунок наявності гофра 6 на денці 2 або бічних стінках 1, відбувається переміщення вставки 5 вздовж бічних стінок 1 до зруйнування герметизуючої плівки 3. Вміст внутрішнього простору кришки-контейнера або порожнистої вставки 5 під впливом власної ваги опускається у вміст посудини і відбувається процес змішування. Внутрішня ємність посудини разом із внутрішньою порожниною кришки-контейнера, як і до цього, ізольовані від навколишнього середовища і при цьому не відбувається порушення заводського пакування. Для кращого розчинення речовин по 96579 8 судину необхідно декілька разів перевернути догори дном. Рідина, потрапляючи до внутрішньої порожнини кришки-контейнера, вимиває з неї залишки речовини. Таким чином, кришка, що заявляється, дозволяє, при наявності мінімальних технологічних вимог до виробництва, забезпечити, при використанні роздільного зберігання та транспортування декількох складових розчину, розчинення цих речовин в рідині, що знаходиться в посудині, з надійною ізоляцією вмісту від зовнішнього середовища. 9 Комп’ютерна верстка А. Крижанівський 96579 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
