Тренажер спортивний багатофункціональний

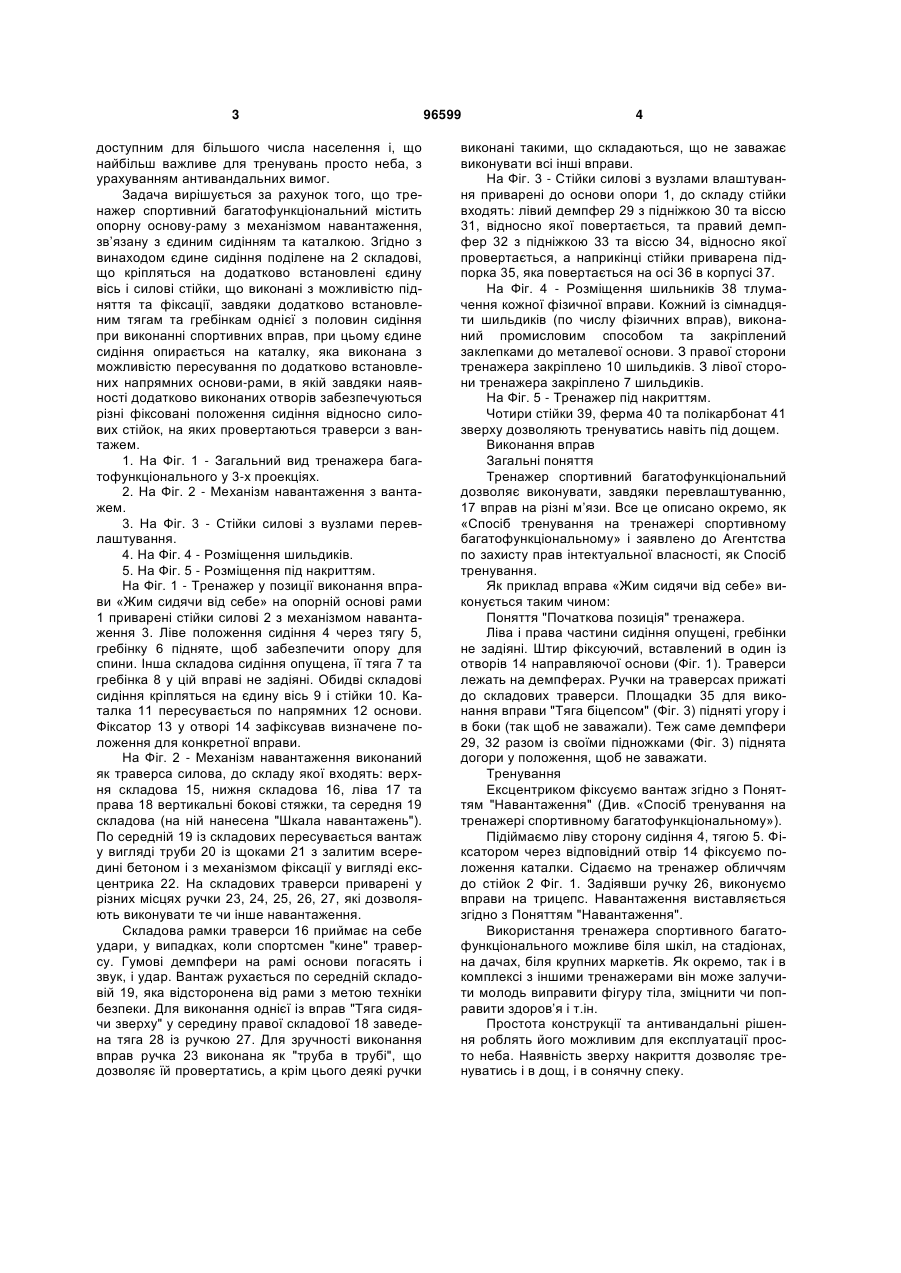

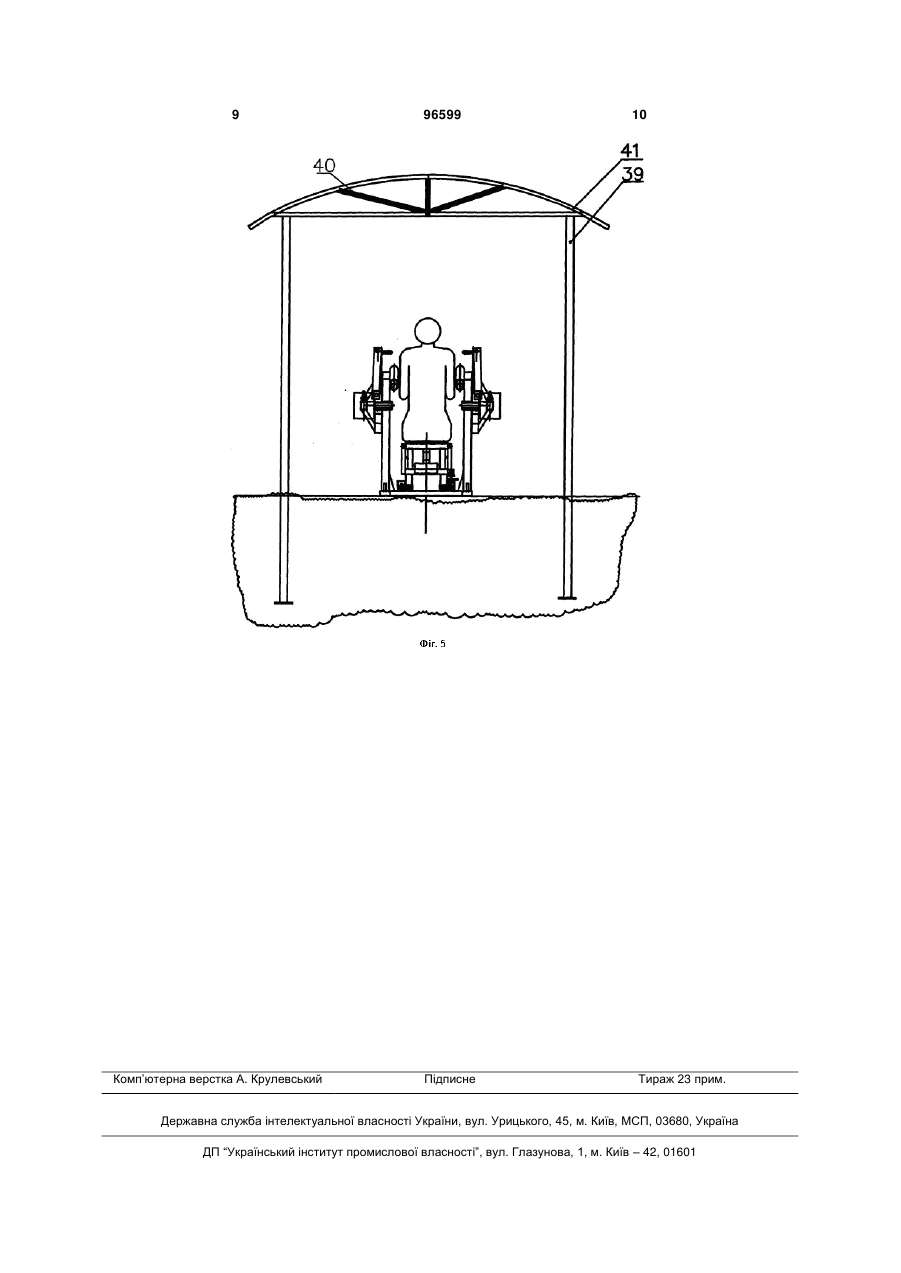

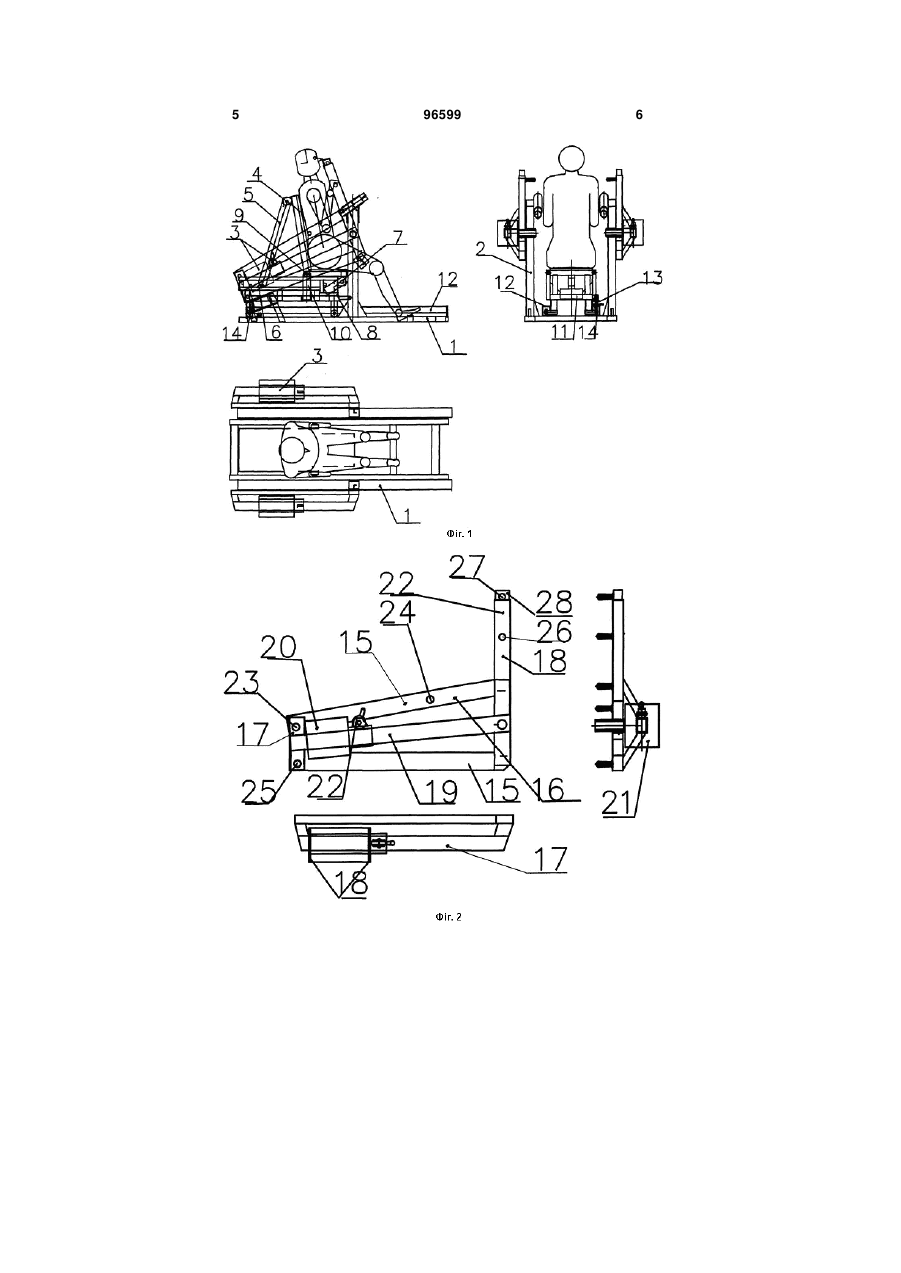

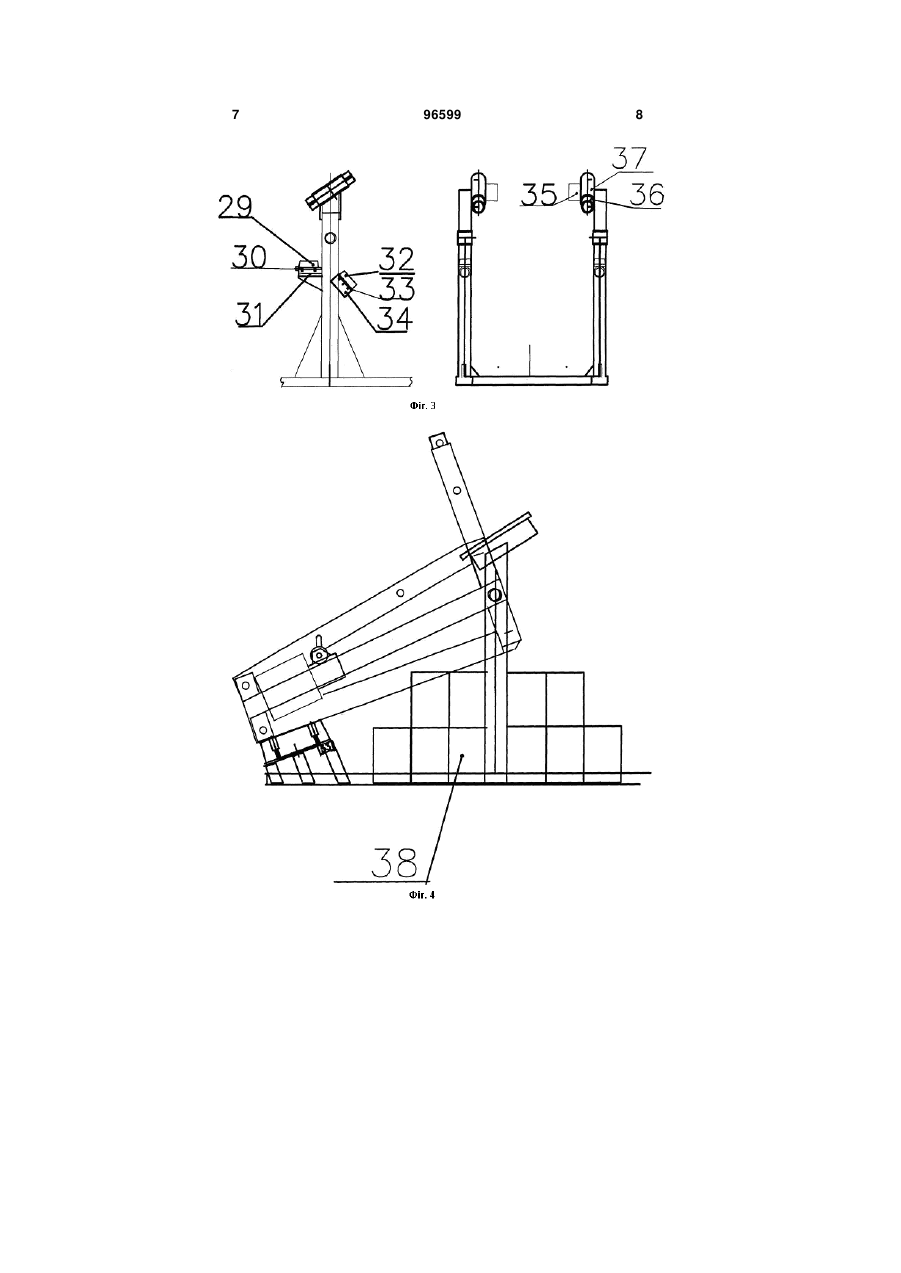

1. Тренажер спортивний багатофункціональний, що містить опорну основу-раму з механізмом навантаження, зв'язану з єдиним сидіням та каталкою, який відрізняється тим, що єдине сидіння поділене на 2 складові, що кріпляться на додатково встановлені єдину вісь і силові стійки, що виконані з можливістю підняття та фіксації завдяки додатково встановленим тягам та гребінкам однієї з половин сидіння при виконанні спортивних вправ, при цьому єдине сидіння опирається на каталку, яка виконана з можливістю пересування по додатково встановлених напрямних основи C2 2 (19) 1 3 доступним для більшого числа населення і, що найбільш важливе для тренувань просто неба, з урахуванням антивандальних вимог. Задача вирішується за рахунок того, що тренажер спортивний багатофункціональний містить опорну основу-раму з механізмом навантаження, зв’язану з єдиним сидінням та каталкою. Згідно з винаходом єдине сидіння поділене на 2 складові, що кріпляться на додатково встановлені єдину вісь і силові стійки, що виконані з можливістю підняття та фіксації, завдяки додатково встановленим тягам та гребінкам однієї з половин сидіння при виконанні спортивних вправ, при цьому єдине сидіння опирається на каталку, яка виконана з можливістю пересування по додатково встановлених напрямних основи-рами, в якій завдяки наявності додатково виконаних отворів забезпечуються різні фіксовані положення сидіння відносно силових стійок, на яких провертаються траверси з вантажем. 1. На Фіг. 1 - Загальний вид тренажера багатофункціонального у 3-х проекціях. 2. На Фіг. 2 - Механізм навантаження з вантажем. 3. На Фіг. 3 - Стійки силові з вузлами перевлаштування. 4. На Фіг. 4 - Розміщення шильдиків. 5. На Фіг. 5 - Розміщення під накриттям. На Фіг. 1 - Тренажер у позиції виконання вправи «Жим сидячи від себе» на опорній основі рами 1 приварені стійки силові 2 з механізмом навантаження 3. Ліве положення сидіння 4 через тягу 5, гребінку 6 підняте, щоб забезпечити опору для спини. Інша складова сидіння опущена, її тяга 7 та гребінка 8 у цій вправі не задіяні. Обидві складові сидіння кріпляться на єдину вісь 9 і стійки 10. Каталка 11 пересувається по напрямних 12 основи. Фіксатор 13 у отворі 14 зафіксував визначене положення для конкретної вправи. На Фіг. 2 - Механізм навантаження виконаний як траверса силова, до складу якої входять: верхня складова 15, нижня складова 16, ліва 17 та права 18 вертикальні бокові стяжки, та середня 19 складова (на ній нанесена "Шкала навантажень"). По середній 19 із складових пересувається вантаж у вигляді труби 20 із щоками 21 з залитим всередині бетоном і з механізмом фіксації у вигляді ексцентрика 22. На складових траверси приварені у різних місцях ручки 23, 24, 25, 26, 27, які дозволяють виконувати те чи інше навантаження. Складова рамки траверси 16 приймає на себе удари, у випадках, коли спортсмен "кине" траверсу. Гумові демпфери на рамі основи погасять і звук, і удар. Вантаж рухається по середній складовій 19, яка відсторонена від рами з метою техніки безпеки. Для виконання однієї із вправ "Тяга сидячи зверху" у середину правої складової 18 заведена тяга 28 із ручкою 27. Для зручності виконання вправ ручка 23 виконана як "труба в трубі", що дозволяє їй провертатись, а крім цього деякі ручки 96599 4 виконані такими, що складаються, що не заважає виконувати всі інші вправи. На Фіг. 3 - Стійки силові з вузлами влаштування приварені до основи опори 1, до складу стійки входять: лівий демпфер 29 з підніжкою 30 та віссю 31, відносно якої повертається, та правий демпфер 32 з підніжкою 33 та віссю 34, відносно якої провертається, а наприкінці стійки приварена підпорка 35, яка повертається на осі 36 в корпусі 37. На Фіг. 4 - Розміщення шильників 38 тлумачення кожної фізичної вправи. Кожний із сімнадцяти шильдиків (по числу фізичних вправ), виконаний промисловим способом та закріплений заклепками до металевої основи. З правої сторони тренажера закріплено 10 шильдиків. З лівої сторони тренажера закріплено 7 шильдиків. На Фіг. 5 - Тренажер під накриттям. Чотири стійки 39, ферма 40 та полікарбонат 41 зверху дозволяють тренуватись навіть під дощем. Виконання вправ Загальні поняття Тренажер спортивний багатофункціональний дозволяє виконувати, завдяки перевлаштуванню, 17 вправ на різні м’язи. Все це описано окремо, як «Спосіб тренування на тренажері спортивному багатофункціональному» і заявлено до Агентства по захисту прав інтектуальної власності, як Спосіб тренування. Як приклад вправа «Жим сидячи від себе» виконується таким чином: Поняття "Початкова позиція" тренажера. Ліва і права частини сидіння опущені, гребінки не задіяні. Штир фіксуючий, вставлений в один із отворів 14 направляючої основи (Фіг. 1). Траверси лежать на демпферах. Ручки на траверсах прижаті до складових траверси. Площадки 35 для виконання вправи "Тяга біцепсом" (Фіг. 3) підняті угору і в боки (так щоб не заважали). Теж саме демпфери 29, 32 разом із своїми підножками (Фіг. 3) піднята догори у положення, щоб не заважати. Тренування Ексцентриком фіксуємо вантаж згідно з Поняттям "Навантаження" (Див. «Спосіб тренування на тренажері спортивному багатофункціональному»). Підіймаємо ліву сторону сидіння 4, тягою 5. Фіксатором через відповідний отвір 14 фіксуємо положення каталки. Сідаємо на тренажер обличчям до стійок 2 Фіг. 1. Задіявши ручку 26, виконуємо вправи на трицепс. Навантаження виставляється згідно з Поняттям "Навантаження". Використання тренажера спортивного багатофункціонального можливе біля шкіл, на стадіонах, на дачах, біля крупних маркетів. Як окремо, так і в комплексі з іншими тренажерами він може залучити молодь виправити фігуру тіла, зміцнити чи поправити здоров’я і т.ін. Простота конструкції та антивандальні рішення роблять його можливим для експлуатації просто неба. Наявність зверху накриття дозволяє тренуватись і в дощ, і в сонячну спеку. 5 96599 6 7 96599 8 9 Комп’ютерна верстка А. Крулевський 96599 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
