Тренажер спортивний комплексний під накриттям

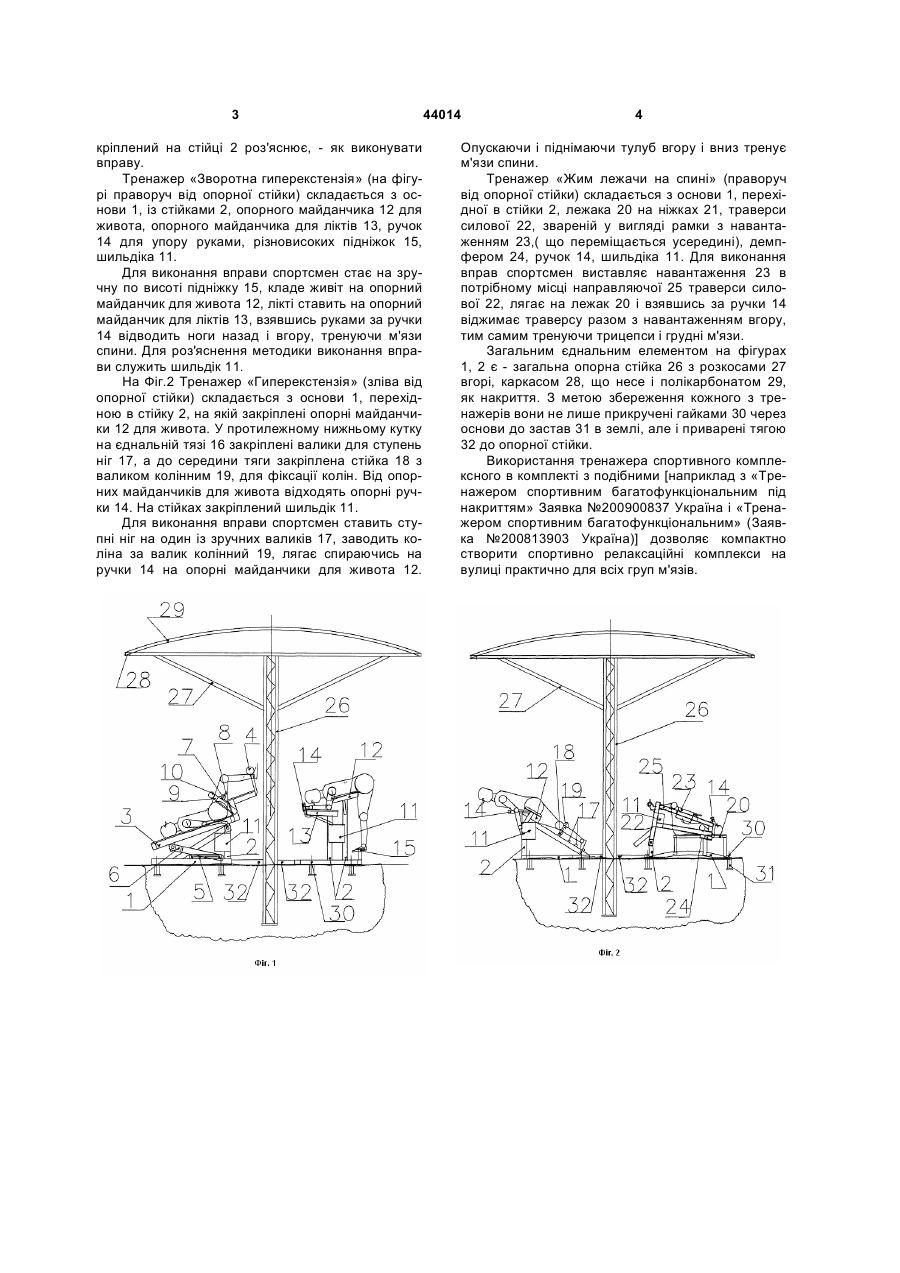

1. Тренажер спортивний комплексний (4x1) під накриттям, до складу якого входять основа, пристосування, що може перебудовуватись, оснащення для занять спортом у вигляді сидінь, лежа 3 кріплений на стійці 2 роз'яснює, - як виконувати вправу. Тренажер «Зворотна гиперекстензія» (на фігурі праворуч від опорної стійки) складається з основи 1, із стійками 2, опорного майданчика 12 для живота, опорного майданчика для ліктів 13, ручок 14 для упору руками, різновисоких підніжок 15, шильдіка 11. Для виконання вправи спортсмен стає на зручну по висоті підніжку 15, кладе живіт на опорний майданчик для живота 12, лікті ставить на опорний майданчик для ліктів 13, взявшись руками за ручки 14 відводить ноги назад і вгору, тренуючи м'язи спини. Для роз'яснення методики виконання вправи служить шильдік 11. На Фіг.2 Тренажер «Гиперекстензія» (зліва від опорної стійки) складається з основи 1, перехідною в стійку 2, на якій закріплені опорні майданчики 12 для живота. У протилежному нижньому кутку на єднальній тязі 16 закріплені валики для ступень ніг 17, а до середини тяги закріплена стійка 18 з валиком колінним 19, для фіксації колін. Від опорних майданчиків для живота відходять опорні ручки 14. На стійках закріплений шильдік 11. Для виконання вправи спортсмен ставить ступні ніг на один із зручних валиків 17, заводить коліна за валик колінний 19, лягає спираючись на ручки 14 на опорні майданчики для живота 12. 44014 4 Опускаючи і піднімаючи тулуб вгору і вниз тренує м'язи спини. Тренажер «Жим лежачи на спині» (праворуч від опорної стійки) складається з основи 1, перехідної в стійки 2, лежака 20 на ніжках 21, траверси силової 22, звареній у вигляді рамки з навантаженням 23,( що переміщається усередині), демпфером 24, ручок 14, шильдіка 11. Для виконання вправ спортсмен виставляє навантаження 23 в потрібному місці направляючої 25 траверси силової 22, лягає на лежак 20 і взявшись за ручки 14 віджимає траверсу разом з навантаженням вгору, тим самим тренуючи трицепси і грудні м'язи. Загальним єднальним елементом на фігурах 1, 2 є - загальна опорна стійка 26 з розкосами 27 вгорі, каркасом 28, що несе і полікарбонатом 29, як накриття. З метою збереження кожного з тренажерів вони не лише прикручені гайками 30 через основи до застав 31 в землі, але і приварені тягою 32 до опорної стійки. Використання тренажера спортивного комплексного в комплекті з подібними [наприклад з «Тренажером спортивним багатофункціональним під накриттям» Заявка №200900837 Україна і «Тренажером спортивним багатофункціональним» (Заявка №200813903 Україна)] дозволяє компактно створити спортивно релаксаційні комплекси на вулиці практично для всіх груп м'язів. 5 Комп’ютерна верстка А. Крижанівський 44014 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
