Тренажер спортивний з допомогою

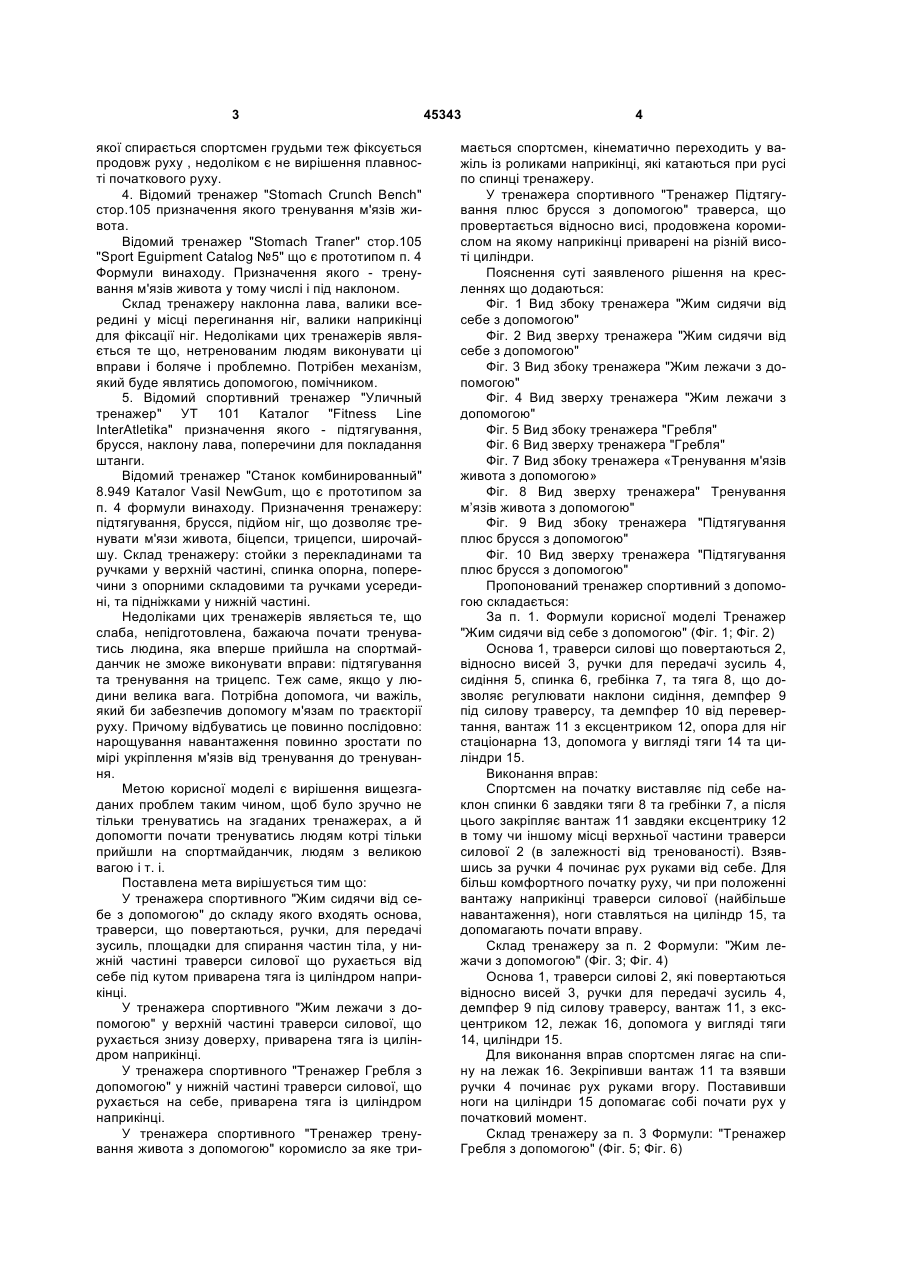

1. Тренажер спортивний з допомогою, до складу якого входять основа, траверси, що повертаються, ручки для передачі зусиль, площадки для спирання частин тіла, який відрізняється тим, що у нижній частині траверси силової, що рухається від себе, під кутом приварена тяга із циліндром наприкінці. 2. Тренажер за п. 1, який відрізняється тим, що у верхній частині траверси силової, що рухається 3 якої спирається спортсмен грудьми теж фіксується продовж руху , недоліком є не вирішення плавності початкового руху. 4. Відомий тренажер "Stomach Crunch Bench" стор.105 призначення якого тренування м'язів живота. Відомий тренажер "Stomach Traner" стор.105 "Sport Eguipment Catalog №5" що є прототипом п. 4 Формули винаходу. Призначення якого - тренування м'язів живота у тому числі і під наклоном. Склад тренажеру наклонна лава, валики всередині у місці перегинання ніг, валики наприкінці для фіксації ніг. Недоліками цих тренажерів являється те що, нетренованим людям виконувати ці вправи і боляче і проблемно. Потрібен механізм, який буде являтись допомогою, помічником. 5. Відомий спортивний тренажер "Уличный тренажер" УТ 101 Каталог "Fitness Line InterAtletika" призначення якого - підтягування, брусся, наклону лава, поперечини для покладання штанги. Відомий тренажер "Станок комбинированный" 8.949 Каталог Vasil NewGum, що є прототипом за п. 4 формули винаходу. Призначення тренажеру: підтягування, брусся, підйом ніг, що дозволяє тренувати м'язи живота, біцепси, трицепси, широчайшу. Склад тренажеру: стойки з перекладинами та ручками у верхній частині, спинка опорна, поперечини з опорними складовими та ручками усередині, та підніжками у нижній частині. Недоліками цих тренажерів являється те, що слаба, непідготовлена, бажаюча почати тренуватись людина, яка вперше прийшла на спортмайданчик не зможе виконувати вправи: підтягування та тренування на трицепс. Теж саме, якщо у людини велика вага. Потрібна допомога, чи важіль, який би забезпечив допомогу м'язам по траєкторії руху. Причому відбуватись це повинно послідовно: нарощування навантаження повинно зростати по мірі укріплення м'язів від тренування до тренування. Метою корисної моделі є вирішення вищезгаданих проблем таким чином, щоб було зручно не тільки тренуватись на згаданих тренажерах, а й допомогти почати тренуватись людям котрі тільки прийшли на спортмайданчик, людям з великою вагою і т. і. Поставлена мета вирішується тим що: У тренажера спортивного "Жим сидячи від себе з допомогою" до складу якого входять основа, траверси, що повертаються, ручки, для передачі зусиль, площадки для спирання частин тіла, у нижній частині траверси силової що рухається від себе під кутом приварена тяга із циліндром наприкінці. У тренажера спортивного "Жим лежачи з допомогою" у верхній частині траверси силової, що рухається знизу доверху, приварена тяга із циліндром наприкінці. У тренажера спортивного "Тренажер Гребля з допомогою" у нижній частині траверси силової, що рухається на себе, приварена тяга із циліндром наприкінці. У тренажера спортивного "Тренажер тренування живота з допомогою" коромисло за яке три 45343 4 мається спортсмен, кінематично переходить у важіль із роликами наприкінці, які катаються при русі по спинці тренажеру. У тренажера спортивного "Тренажер Підтягування плюс брусся з допомогою" траверса, що провертається відносно висі, продовжена коромислом на якому наприкінці приварені на різній висоті циліндри. Пояснення суті заявленого рішення на кресленнях що додаються: Фіг. 1 Вид збоку тренажера "Жим сидячи від себе з допомогою" Фіг. 2 Вид зверху тренажера "Жим сидячи від себе з допомогою" Фіг. 3 Вид збоку тренажера "Жим лежачи з допомогою" Фіг. 4 Вид зверху тренажера "Жим лежачи з допомогою" Фіг. 5 Вид збоку тренажера "Гребля" Фіг. 6 Вид зверху тренажера "Гребля" Фіг. 7 Вид збоку тренажера «Тренування м'язів живота з допомогою» Фіг. 8 Вид зверху тренажера" Тренування м’язів живота з допомогою" Фіг. 9 Вид збоку тренажера "Підтягування плюс брусся з допомогою" Фіг. 10 Вид зверху тренажера "Підтягування плюc брусся з допомогою" Пропонований тренажер спортивний з допомогою складається: За п. 1. Формули корисної моделі Тренажер "Жим сидячи від себе з допомогою" (Фіг. 1; Фіг. 2) Основа 1, траверси силові що повертаються 2, відносно висей 3, ручки для передачі зусиль 4, сидіння 5, спинка 6, гребінка 7, та тяга 8, що дозволяє регулювати наклони сидіння, демпфер 9 під силову траверсу, та демпфер 10 від перевертання, вантаж 11 з ексцентриком 12, опора для ніг стаціонарна 13, допомога у вигляді тяги 14 та циліндри 15. Виконання вправ: Спортсмен на початку виставляє під себе наклон спинки 6 завдяки тяги 8 та гребінки 7, а після цього закріпляє вантаж 11 завдяки ексцентрику 12 в тому чи іншому місці верхньої частини траверси силової 2 (в залежності від тренованості). Взявшись за ручки 4 починає рух руками від себе. Для більш комфортного початку руху, чи при положенні вантажу наприкінці траверси силової (найбільше навантаження), ноги ставляться на циліндр 15, та допомагають почати вправу. Склад тренажеру за п. 2 Формули: "Жим лежачи з допомогою" (Фіг. 3; Фіг. 4) Основа 1, траверси силові 2, які повертаються відносно висей 3, ручки для передачі зусиль 4, демпфер 9 під силову траверсу, вантаж 11, з ексцентриком 12, лежак 16, допомога у вигляді тяги 14, циліндри 15. Для виконання вправ спортсмен лягає на спину на лежак 16. Зекріпивши вантаж 11 та взявши ручки 4 починає рух руками вгору. Поставивши ноги на циліндри 15 допомагає собі почати рух у початковий момент. Склад тренажеру за п. 3 Формули: "Тренажер Гребля з допомогою" (Фіг. 5; Фіг. 6) 5 Основа 1, траверса силова 2 яка повертається відносно висі 3, сидіння 5, спинка 6, гребінка 7, допомога у вигляді тяги 14 та циліндра 15. Для виконання вправ спортсмен сідає на сидіння 5 . Закріпивши вантаж 11 та взявши ручки 4 починає рух руками до себе. Поставивши ноги на циліндри 15 допомагає собі почати рух у початковий момент. Склад тренажеру за п. 4 Формули "Тренажер тренування живота з допомогою" (Фіг. 7; Фіг. 8) Основа 1, коромисло 17 із ручками 4 що повертається відносно висей 3, сидіння 5, спинка 6 на висі 18, опора для ніг 13, допомога у вигляді важеля 19, що закінчується роликами 20 і провертається відносно висі 3 сумісно із коромислом 17. Для виконання вправ спортсмен сідає на сидіння 5, береться руками за ручки 4 на коромислі 17 і спираючись на спинку 6 та нахиляючи тулуб вперед, назад виконує вправи для м'язів живота. Для полегшення виконання вправ коромисло 17, за яке тримається спортсмен, кінематично переходить у важіль 19 із роликами 20 наприкінці, які катаються при русі по спинці 6 тренажеру. Склад тренажеру за п. 5 Формули винаходу "Тренажер підтягування плюс брусся з допомогою" Фіг. 9; Фіг. 10: Основа 1, траверса силова що повертається 2 відносно висі 3, ручки 4 для тримання, демпфер 9, вантаж 11 з ексцентриком 12, нижні опори для ніг 45343 6 13 (що допомагають дістатися до циліндрів), коромисло 21, циліндри 15. Для виконання вправ підтягування, чи трицепс, спортсмен зажимає ексцентриком вантаж у місці траверси по необхідній нагрузці. Ставши на зручну по висоті опору (що знаходяться знизу), спортсмен переступає на циліндр, зручний для виконання вправ за власними ергономічними даними (вище, нище) і виконує вправи. Людям з великою вагою, чи починаючим тренуватися виконувати вправи підтягування та трицепс допоможе траверса із вантажем продовжена коромислом, на якому наприкінці приварені на різній висоті циліндри. Вантаж, як протидія провертаючись відносно висі, протилежним кінцем - коромислом із циліндрами виштовхує спортсмена догори, тим самим допомагаючи виконувати вправи. Всі металеві конструкції тренажерів покриваються порошковим покриттям. У якості сидінь та спинок використовується фанера вологостійка. Нерозбірність елементів конструкції і заміна металу на бетон у якості вантажу, роблять тренажери антивандальними, дешевими, атмосферостійкими. Це дозволяє облаштовувати їх просто неба у школах, стадіонах, скупченні домів. Привабливість цих тренажерів у тому, що вони зможуть допомогти почати тренуватись людям, котрі тільки прийшли на спортмайданчик, людям з великою вагою і т. і. 7 Комп’ютерна верстка Д. Шеверун 45343 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
